대구경 맞춤형 DN1200 스테인리스강 환원 버트 용접 티 ASTM A815 S31803
제품 상세 정보
| 제품명 | 대직경 맞춤형 DN1200 듀플렉스 스테인레스 스틸 감소 티 | 재료 등급 | ASTM A815 듀플렉스 UNS S31803 / 1.4462 (2205) |
|---|---|---|---|
| 최대 직경 | DN1200(48") | 항복 강도 | ≥450MPa(2× WP316L) |
| PREN(내식성) | 34-35 | 애플리케이션 | 담수화, 해양 물 주입, 화학 플랜트, 펄프 및 제지 |
| 강조하다 | 대구경 리듀싱 티,맞춤형 DN1200 파이프 티,듀플렉스 S31803 맞대기 용접 티 |
||
제품 설명

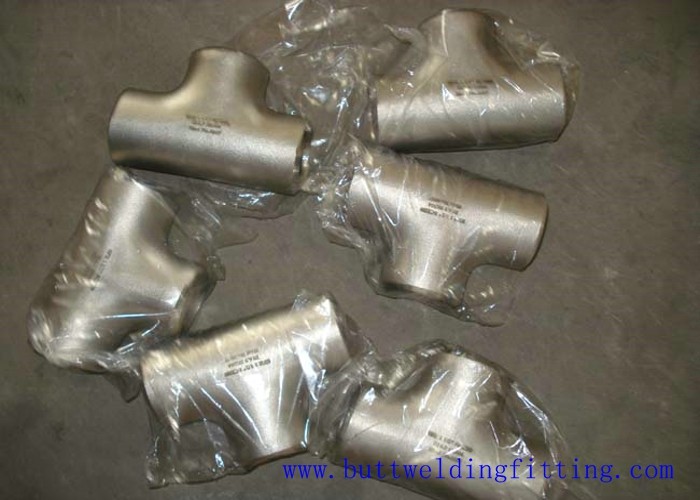

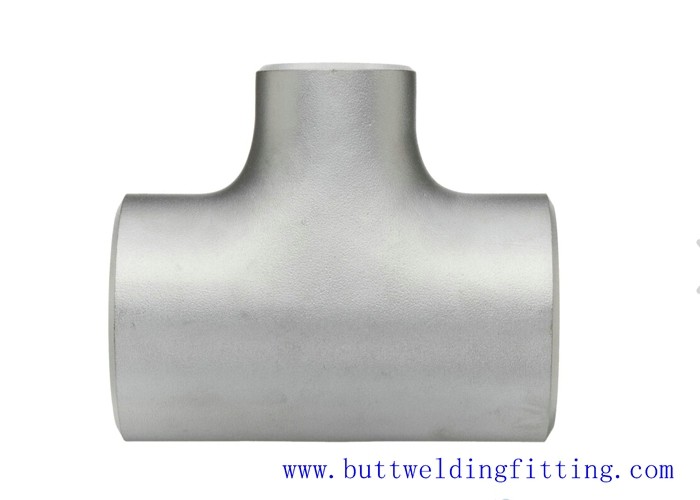

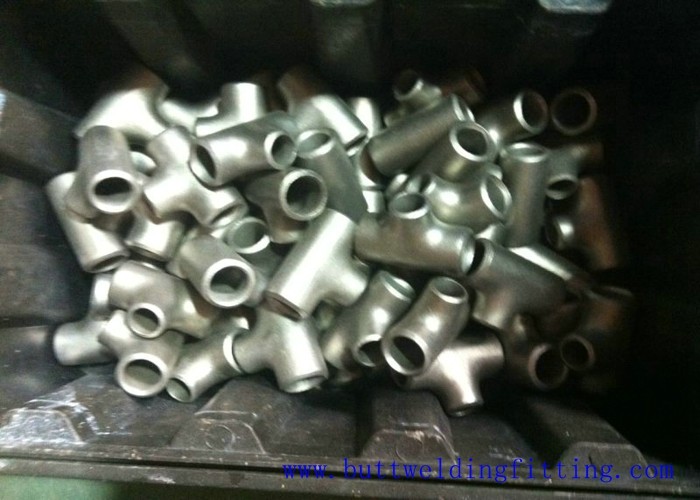

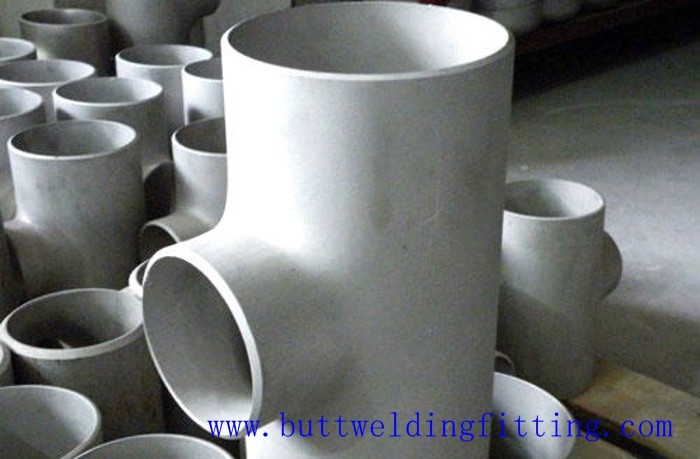

큰 지름 맞춤형 DN1200 스테인레스 스틸 줄이는 엉덩이 웰드 티 ASTM A815 S31803
제품 개요
의큰 지름 맞춤형 DN1200 스테인레스 스틸 줄이는 엉덩이 웰드 티ASTM A815 듀플렉스 UNS S31803 (2205) 스테인리스 스틸로 제조된 특수 대형 파이프 피팅이다.DN1200까지의 명목 지름의 이 맞춤형 설계 축소 티는 듀플렉스 미세 구조의 높은 강도를 결합합니다 (약 50% 오스텐이트), 50% 페리트) 는 우수한 부식 저항성 (PREN 34-35) 으로 WP304L 및 WP316L와 같은 표준 오스테니틱 등급의 약 두 배의 강도를 제공합니다.
더 높은 강도는 동일한 압력 등급을 위해 더 얇은 벽 디자인을 가능하게 하며, 큰 지름의 응용 프로그램에서 무게와 재료 비용을 줄입니다.각 큰 지름의 스테인레스 스틸 사용자 정의 절감 부트 웰드 티는 비 표준 절감 비율을 포함하여 프로젝트 특정 차원 요구 사항에 엔지니어링, 사용자 정의 중앙에서 끝까지의 차원, 그리고 특수 끝 준비. 이중형 S31803 재료는 염화체 스트레스 경식 균열, 틈, 균열에 뛰어난 저항을 제공합니다.공격적인 서비스 환경에서 큰 구멍 파이프 시스템에 이상적입니다..
기술 사양
| 매개 변수 | 사양 |
|---|---|
| 소재 등급 | ASTM A815 듀플렉스 UNS S31803 / 1.4462 / F51 / 2205 |
| 최대 지름 | 용접된 건축물용으로 DN1200 (48") 까지 |
| 종류 | 줄여주는 티 (입세 줄여주는 비율이 가능합니다) |
| 벽 두께 | 디자인 계산에 따른 사용자 정의 두께 (일반적으로 SCH10S - 큰 지름의 SCH40S) |
| 미시 구조 | 두 단계 ~ 50% 오스텐이트 + ~ 50% 페리트 |
| 생산력 | ≥450 MPa (65 ksi) - 약 2* WP304L/WP316L |
| PREN | 34-35 (최고의 뚫림 및 균열 경화 저항성) |
| 표준 | ASME B169, ASTM A815, MSS SP-43, NORSOK M-650 |
| 제조 과정 | 길쭉하고 둘레 톱니의 100% RT로 용접 된 건축물 |
| 테스트 | 수전성 검사, 100% RT, PT, PMI, 페리트 함유량 측정, 충격 검사 |
주요 장점 및 응용 분야
- 무게 최적화 된 큰 지름 설계:더플렉스 S31803의 높은 강도는 큰 지름의 맞춤형 DN1200 스테인레스 스틸 절단 부리 밸드 티 피팅에 더 얇은 벽 디자인을 가능하게합니다.압력등급 WP316L 피팅과 비교하여 최대 30~40% 가량 무게를 줄이는, 구조적 지원 요구 사항과 설치 비용을 줄입니다.
- 우수한 스트레스 경식 균열 저항성:듀플렉스 미세 구조는 염화압성 부식 균열 (SCC) 에 특별한 저항을 제공합니다.60°C 이상의 엽록소에 노출된 큰 지름의 공정 파이프에 있는 표준 아우스테니트성 스테인레스 스틸에 대한 결정적인 장애 모드.
- 소금 해제 공장:큰 구멍의 해수 흡수 및 소금 해수 배출 파이프, RO 막 공급 라인 및 SWRO 및 열 해수화 시설 모두에 MED 증발기 연결에 이상적입니다.
- 해상 물 주입 시스템:큰 지름의 듀플렉스 스테인레스 스틸 축소 티는 무게 절감 및 부식 저항이 중요한 해상 플랫폼에서 바닷물 주입 및 생산 된 물 재 주입 매립기를 제공합니다.
- 화학 및 석유화학 공장:화학 제조 및 석유화학 복합체에서 클로린 탄화수소, 유기산 및 가습성 용액을 처리하는 큰 지름의 공정 파이프링에 적합합니다.
- 펄스와 종이 산업:소화기 펌프 라인 및 블리치 플랜트 파이핑을 포함한 대형 직구 펄프 밀 파이프 시스템에서 부식성 흰색, 녹색 및 검은 액체에 저항합니다.
자주 묻는 질문
Q: 큰 지름의 스테인레스 스틸 축소 티 핑팅에 WP316L에 비해 듀플렉스 S31803의 장점은 무엇입니까?
A: 큰 지름의 커스텀 DN1200 스테인레스 스틸 절감 부트 웰드 티 듀플렉스 S31803는 WP316L보다 큰 용도 응용 프로그램에 대해 네 가지 주요 장점을 제공합니다. 첫째,≥450 MPa의 강도는 WP316L의 약 2배 (≥170 MPa) 이다.두 번째, 더 작은 벽을 디자인하여 큰 크기의 장착 무게와 재료 비용을 크게 줄일 수 있습니다.34-35 대 24-26의 PREN은 WP316L에 대해 실질적으로 더 나은 구멍 및 균열 부식 저항을 제공합니다.셋째, 듀플렉스 S31803은 클로라이드 스트레스 경식 균열에 거의 면역적입니다. 클로라이드 환경에서 60 °C 이상에서 WP316L의 중요한 장애 모드입니다.듀플렉스 S31803의 열 팽창 계수는 (~ 13*10−6/°C) 탄소 강철 (~ 11.7*10−6/°C) 는 WP316L (~ 16*10−6/°C) 보다 높으며, 대대 지름의 하이브리드 파이프 시스템에서 서로 다른 금속 용접에서 열 스트레스를 줄입니다.
Q: 커스텀 대 지름 DN1200 티 피팅은 어떻게 제조되며 어떤 품질 통제가 적용됩니까?
A: 우리의 큰 지름 맞춤형 DN1200 스테인레스 스틸 절감 부트 용접 티는 ASTM A815 S31803 듀플렉스 스테인레스 스틸 판을 사용하여 용접 제조 과정을 통해 제조됩니다.프로세스는 정밀한 차원까지 판 구성 요소의 CNC 플라즈마 또는 워터 제트 절단 포함, 자격을 가진 WPS/PQR에 대한 조립 및 턱 용접, ER2209 듀플렉스 필러 금속을 사용하여 풀 페네트레이션 용접,모든 길쭉하고 둘레 용접 매듭의 100% 용량 NDT (방사 검사)용접 후 품질 관리에는 모든 표면의 염색체 침투성 검사, PMI 검증, 페리트 함량 측정 (ASTM E562에 따라 35-65% 페리트를 목표로),설계 최소 온도에서 Charpy V notch 충돌 시험, 및 수압 압력 검사. 전체 과정은 판 열 번호에서 최종 검사 보고서까지 완전한 추적성을 기록합니다.및 ASME 섹션 IX 및 AWS D1에 따라 인증 된 용접 검사 (CWI) 에 의해 감독됩니다..6 요구사항
Q: 큰 지름 줄이는 티에 대해 어떤 차원 사용자 정의 옵션이 있습니까?
A: 우리의 큰 지름 사용자 정의 DN1200 스테인레스 스틸 줄이는 부트 웰드 티에 대해, 우리는 광범위한 사용자 정의를 제공합니다: 비 표준 줄이는 비율 (예를 들어, 1200 * 900, 1200 * 7501200*600 및 중간 조합); 기존 파이프 레이아웃에 맞게 중앙에서 끝까지의 맞춤형 차원 (C 및 M 값); 용접 목 플랜지 끝, 랩 관절 스터브 끝 또는 반 스톤 끝을 포함한 특수 끝 준비;높은 D/d 비율을 위해 패드 강화 된 가닥 연결을 포함한 강화각 맞춤형 디자인은 ASME B31에 따라 엔지니어링 계산에 의해 지원됩니다.3 부지 교체 규칙 및 유한 요소 분석 (FEA) 이 비표준 구성에 필요한 경우우리는 제조가 시작되기 전에 고객의 승인을 위해 상세한 제조 도면을 제공하여, 당신의 큰 지름의 커스텀 티가 프로젝트 파이프링의 동위학적 요구 사항을 정확히 충족하는지 보장합니다.
