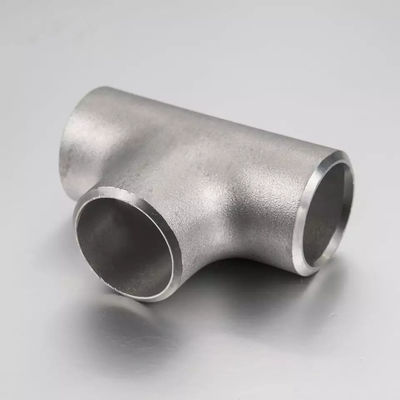

해양 고압 스테인레스 스틸 부트 웨일드 티 2500파운드 SCH80S 316L
제품 상세 정보
| 제품명 | 해양 해양 등급 2500lbs 스테인레스 스틸 맞대기 용접 티 | 압력 등급 | 클래스 2500(2500파운드) |
|---|---|---|---|
| 재료 등급 | ASTM A403 WP316L / 1.4404 | 내식성 | PREN ≥24, 해수 등급 |
| 해양 분류 | DNV, ABS, Lloyds Register, BV 준수 | 애플리케이션 | 해양 플랫폼, FPSO, 해저 매니폴드, 해양 엔지니어링 |
| 강조하다 | 해상 티,고압 맞대기 용접 티,2500파운드 스테인리스 티 316L |
||
제품 설명
해양 석유 및 가스 등급 고압 스테인리스강 맞대기 용접 티 2500lbs SCH80S 316L
이 해양 석유 및 가스 등급 고압 스테인리스강 맞대기 용접 티는 해양 석유 및 가스 플랫폼, FPSO 선박 및 해양 엔지니어링 프로젝트의 극한 환경을 위해 특별히 설계되었습니다. ASTM A403 WP316L로 제작되었으며 몰리브덴 함량(2.0-3.0%)이 강화되어 해수 및 염화물 함유 해양 대기에서 우수한 공식 및 틈새 부식 저항성을 제공합니다. 이 고압 티는 ASME B16.9에 따라 설계되었으며 상온에서 2500lbs(클래스 2500) 압력 등급에 충분한 벽 두께를 갖습니다. SCH80S 최소 벽 두께와 WP316L 재질은 염화물 공식 저항에 대해 PREN ≥24를 제공하여 해수 서비스 요구 사항과 동등합니다. 각 해양 석유 및 가스 등급 고압 스테인리스강 맞대기 용접 티는 정격 압력의 1.5배에서 수압 시험을 거치며, DNV, ABS 및 Lloyds Register 해양 분류 요구 사항을 지원하는 NDT 및 전체 인증 문서를 갖추고 있습니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 재질 등급 | ASTM A403 WP316L / UNS S31603 / 1.4404 |
| 압력 등급 | ASME B16.5 압력 클래스 등급에 따른 클래스 2500 (2500 lbs) |
| 유형 | 동일 티 / 축소 티 |
| 크기 범위 | 2500lbs 등급의 경우 1/2" - 12" (DN15 - DN300) |
| 벽 두께 | SCH80S 최소 (더 큰 크기의 경우 SCH160, XXS) |
| 표준 | ASME B16.9, ASTM A403, NACE MR0175 |
| 내식성 | PREN ≥24, ASTM G48에 따른 임계 공식 온도 (CPT) ≥25°C |
| 해양 분류 | DNV, ABS, Lloyds Register, BV 요구 사항에 따라 설계 |
| 시험 | 수압 시험 1.5* MAWP, RT/PT/PMI 가능 |
| 표면 처리 | 산세 및 수동화 처리, 선택적 해양 등급 코팅 |
주요 장점 및 적용 분야
- 우수한 해수 내식성: 2.0-3.0% 몰리브덴을 함유한 해양 석유 및 가스 등급 WP316L 고압 스테인리스강 맞대기 용접 티는 PREN ≥24를 제공하여 염화물 함유 해양 환경, 특히 비말대 및 수중 서비스에서 공식 및 틈새 부식에 대한 입증된 저항성을 제공합니다.
- 2500lbs 고압 용량: SCH80S 최소 벽 두께는 맞대기 용접 티가 클래스 2500 등급의 설계 압력을 안전하게 견딜 수 있도록 보장하며, 해양 설비의 고압 유압 시스템, 화학 물질 주입 및 유정 제어 라인에 적합합니다.
- 해양 생산 플랫폼: 고정 및 부유식 생산 플랫폼의 상부 공정 배관, 해수 리프트 시스템, 소화수 링 메인 및 생산수 처리 시스템을 위해 설계되었습니다.
- FPSO 및 FLNG 선박: 해양 등급 내식성과 고압 등급이 결합되어 동적 선박 운동 조건 하에서 까다로운 FPSO 상부 공정 및 유틸리티 배관 요구 사항을 충족합니다.
- 해저 매니폴드 및 템플릿: WP316L 재질과 2500lbs 압력 등급은 극한의 수심 및 압력에서 작동하는 해저 생산 시스템 매니폴드 배관에 적합합니다.
- 해양 엔지니어링 및 조선: 해양 분류 기관 승인이 필요한 해군 및 상선 해수 냉각, 평형수 처리 및 소화 시스템 배관에 적합합니다.
자주 묻는 질문
이 스테인리스강 맞대기 용접 티가 해양 석유 및 가스 응용 분야에 적합한 이유는 무엇입니까?
당사의 해양 석유 및 가스 등급 고압 스테인리스강 맞대기 용접 티(WP316L)는 여러 속성을 통해 해양 서비스에 특별히 적합합니다. 2.0-3.0% 몰리브덴 함량은 해수 및 해양 대기 부식 저항에 필요한 임계 공식 저항 등가 수(PREN ≥24)를 제공합니다. 2500lbs 압력 등급은 해양 플랫폼에서 일반적인 고압 시스템을 수용합니다. SCH80S 벽 두께는 압력 요구 사항을 초과하는 추가 부식 여유를 제공합니다. 제조 제어는 황화수소(H2S)가 생산 유체에 존재할 수 있는 경우의 산성 서비스에 대한 NACE MR0175 준수를 보장합니다. 또한 PMI 테스트를 포함한 완전한 재질 인증 패키지는 해양 설치 승인을 위한 DNV, ABS, Lloyds Register 및 Bureau Veritas를 포함한 주요 해양 분류 기관의 추적성 요구 사항을 지원합니다.
2500lbs 압력 등급이 티 피팅의 벽 두께와 무게에 어떤 영향을 미칩니까?
당사의 해양 석유 및 가스 등급 고압 스테인리스강 맞대기 용접 티에 대한 2500lbs 압력 등급은 표준 SCH40 또는 SCH80 피팅보다 훨씬 두꺼운 벽이 필요합니다. 예를 들어, WP316L의 4" NPS 클래스 2500 맞대기 용접 티는 일반적으로 SCH160 또는 XXS에 해당하는 벽 두께가 필요하며, 이는 표준 SCH40보다 약 3-4배 더 두껍습니다. 이 증가된 벽 두께는 두 가지 이점을 제공합니다. 고압 해양 시스템을 위한 안전한 압력 유지 및 공격적인 해양 환경에서 서비스 수명을 연장하는 추가 부식 여유입니다. 더 두꺼운 벽은 피팅 무게도 증가시켜 배관 지지대 설계에 영향을 미칩니다. 엔지니어링 통합을 위한 정확한 무게가 포함된 상세 치수 도면을 제공하며, 당사의 기술 팀은 귀하의 해양 프로젝트에 대한 배관 응력 분석 입력 데이터 지원을 제공할 수 있습니다.
어떤 해양 분류 기관 인증을 지원합니까?
당사의 해양 석유 및 가스 등급 고압 스테인리스강 맞대기 용접 티 제조 프로그램은 DNV(Det Norske Veritas), ABS(American Bureau of Shipping), Lloyds Register, Bureau Veritas(BV) 및 China Classification Society(CCS)를 포함한 주요 해양 분류 기관의 인증을 지원하도록 설계되었습니다. 분류 기관 승인에 필요한 전체 문서 패키지를 제공합니다. EN 10204 3.1 재질 시험 증명서, 수압 시험 보고서, NDT 보고서(RT, PT, PMI), 열처리 기록 및 제조 공정 문서. 분류 기관 검사관이 시험을 입회해야 하는 프로젝트의 경우, 생산 및 최종 검사 중에 당사 시설에서 검사관 참석을 조정할 수 있습니다. 귀하의 분류 요구 사항에 대한 조기 협의는 모든 인증 납품 기한을 제시간에 충족하도록 보장하는 데 도움이 됩니다.
