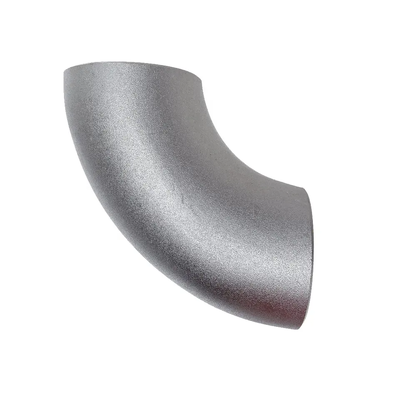

만드럴 벡 304 SS 배기가스 팔꿈치 45 90 차원 자동차 터보 리모트

맨드릴 벤드 304 스테인리스 스틸 배기 엘보 45 90도 자동차 터보 개조용

이 맨드릴 벤드 304 스테인리스 스틸 배기 엘보는 배기 가스 속도, 열 내구성 및 제작 정밀도가 핵심 요구 사항인 자동차 성능 애프터마켓을 위해 특별히 제작되었습니다. 내부 반경이 찌그러지고 유량 면적이 최대 35%까지 제한되는 기존의 프레스 벤딩 튜브와 달리, 각 CNC 맨드릴 벤드 엘보는 벤딩 아크 전체에 걸쳐 일정한 내부 직경을 유지합니다. 이는 벤딩 작업 중 튜브 벽을 내부에서 지지하여 타원형 및 주름을 방지하는 내부 맨드릴을 통해 달성됩니다. 그 결과 부드럽고 제한 없는 유로가 생성되어 배기 스캐빈징 효율을 극대화하고 터보차저 스풀 시간을 단축하며 튜닝된 엔진 애플리케이션에서 측정 가능한 마력 증가에 기여합니다. 800°C를 초과하는 배기 가스 온도에서 우수한 산화 저항성을 가진 304 스테인리스 스틸로 제작된 이 맨드릴 벤드 엘보는 터보 매니폴드 제작, 다운파이프 제작, 인터쿨러 파이핑 및 맞춤형 캣백 배기 시스템을 위한 전문가의 선택입니다.

사용 가능한 45도 및 90도 구성으로, 이 맨드릴 벤드 스테인리스 스틸 배기 엘보는 모든 종류의 배기 시스템 라우팅 문제를 지원합니다. 304 스테인리스 스틸 금속은 알루미늄 코팅된 연강 대안에 비해 도로 염, 습기 응축 및 산성 연소 부산물에 대한 우수한 내식성을 제공합니다. 각 맨드릴 벤드 엘보는 표준 ER308L 필러 로드와 TIG 용접 호환이 가능하여 맞춤 제작된 배기 어셈블리에 원활하게 통합할 수 있습니다. 모든 CFM 배기 흐름이 중요한 터보 시스템을 구축하는 성능 샵, 레이스 팀 및 자동차 애호가를 위해 이 CNC 맨드릴 벤드 엘보 피팅은 해당 애플리케이션이 요구하는 정밀한 제조 및 재료 품질을 제공합니다.

기술 사양

주요 장점 및 적용 분야

• 제한 없는 배기 가스 흐름: CNC 맨드릴 벤딩 공정은 벤딩 전체에 걸쳐 완전하고 일정한 단면적을 유지하여 크러시 벤딩 배기 튜브의 특징인 흐름 제한 내부 물결 및 직경 감소를 제거합니다. 이는 배압 감소, 터보 스풀 응답 속도 향상 및 측정 가능한 체적 효율성 증가로 이어집니다.
• 고온 산화 저항: 18% 크롬과 8% 니켈을 함유한 304 스테인리스 스틸은 최대 870°C의 지속적인 배기 가스 온도에서 구조적 무결성과 표면 마감을 유지하며, OEM 배기 시스템에 일반적으로 사용되는 알루미늄 코팅 연강(약 600°C)의 열 한계를 훨씬 초과합니다.
• 험악한 환경에서의 부식 내구성: 스테인리스 스틸 구조는 저온 시동 시 발생하는 산성 응축수, 겨울철 도로 염 노출 및 연강 배기 부품을 화학적으로 공격하는 황 함유 연소 부산물에 저항하여 차량 수명 동안 이 배기 엘보 피팅의 구조적 무결성을 보장합니다.
• 터보 매니폴드 제작: 여러 개의 맨드릴 벤드 엘보를 TIG 용접하여 엔진 RPM 범위 전반에 걸쳐 배기 펄스 타이밍과 터보차저 응답을 최적화하는 동일한 길이의 주 러너를 생성하는 맞춤형 터보 배기 매니폴드의 기본 빌딩 블록 역할을 합니다.
• 다운파이프 및 배기 시스템 제작: 터보차저 터빈 출구를 촉매 변환기 또는 직관 배기로 연결하는 고유량 다운파이프 제작에 사용되며, 터빈 후 배압 축적을 방지하기 위해 부드럽고 일정한 직경의 벤딩이 중요합니다.
• 인터쿨러 파이핑: 이 맨드릴 벤드 스테인리스 스틸 엘보의 부드러운 내부 보어는 터보차저 컴프레서 출구, 인터쿨러 및 흡기 매니폴드 사이의 냉간 측 충전 공기 파이핑에도 적합하며, 압력 강하를 최소화하여 터보차저 부스트 효율성을 유지합니다.
• 오토바이 및 파워스포츠 배기: 얇은 벽 304 스테인리스 스틸(1.5mm)의 가벼운 무게와 정밀한 벤딩 형상이 고성능 오토바이 배기 헤더, 슬립온 머플러 링크 파이프 및 UTV/사이드 바이 사이드 배기 시스템 제작에 이상적입니다.
• 선박 습식 배기 시스템: 수분 주입 지점 상류의 선박 습식 배기 라이저 및 엘보의 건식 부분에 적합하며, 304 스테인리스 스틸은 탄소강 대안에 비해 염분이 많은 선박 엔진 컴파트먼트 대기에서 우수한 내식성을 제공합니다.

자주 묻는 질문

Q: 맨드릴 벤드 배기 엘보와 프레스 벤드 또는 크러시 벤드 엘보의 성능 차이는 무엇인가요?

A: 성능 차이는 상당하며 다이나모미터에서 측정 가능합니다. 프레스 벤드 또는 크러시 벤드 작업에서는 내부 지지 없이 튜브를 단순히 다이 주위로 강제로 구부립니다. 이로 인해 외부 반경은 얇아지고 늘어나며 내부 반경은 압축되어 흐름을 제한하는 주름이나 물결이 형성됩니다. 결과적으로 벤딩 정점에서 단면적이 15-35% 감소하여 국부적인 흐름 제한 역할을 합니다. 반면에 맨드릴 벤드 배기 엘보는 벤딩 중 튜브 ID를 지지하는 내부 맨드릴(연결된 관절 강철 볼 시리즈)을 사용합니다. 이를 통해 전체 보어 직경을 유지하고 벤딩 아크 전체에 걸쳐 유리처럼 매끄러운 내부 표면을 생성합니다. 300마력의 터보차저 4기통 엔진에서 크러시 벤딩 배기 엘보를 맨드릴 벤드 304 스테인리스 엘보로 교체하면 일반적으로 배압이 2-4 psi 감소하며, 이는 지원 튜닝을 통해 5-15마력 증가와 터보 스풀 임계값 200-400 RPM 단축으로 이어질 수 있습니다.

Q: 이 304 스테인리스 스틸 배기 엘보를 촉매 변환기 앞(프리캣 섹션)에 사용할 수 있나요?

A: 예, 이 맨드릴 벤드 304 SS 배기 엘보는 촉매 변환기 앞의 배기 가스 온도(일반적으로 엔진 부하 및 공기-연료 비율에 따라 400°C ~ 900°C)에 적합합니다. 304 스테인리스 스틸은 이 온도 범위에서 우수한 산화 저항성을 제공합니다. EGT가 지속적으로 1000°C를 초과할 수 있는 로터리(Wankel) 엔진 배기 또는 최대 열 내구성이 요구되는 전문 모터스포츠 클래스와 같은 극한 용도의 경우, 316 스테인리스 또는 321 스테인리스(티타늄 안정화) 맨드릴 벤드 엘보로 업그레이드하는 것이 좋습니다. 이 합금은 925°C에 가까운 온도에서 향상된 크리프 강도와 산화 저항성을 제공하지만 재료 비용이 더 높습니다. 대부분의 일반 도로 및 트랙 주행 터보 애플리케이션의 경우, 304 스테인리스 맨드릴 벤드 엘보는 열 성능, 내식성, 제작 용이성 및 비용 효율성의 최적 균형을 제공합니다.

Q: 맞춤형 매니폴드에 맨드릴 벤드 배기 엘보를 접합하기 위한 용접 절차를 추천해 주시겠습니까?

A: 배기 시스템 제작에서 304 스테인리스 맨드릴 벤드 엘보를 접합하기 위해 ER308L 필러 로드를 사용한 GTAW(TIG) 용접을 권장합니다. 주요 매개변수는 다음과 같습니다: DCEN(직류 정극성), 날카로운 끝을 가진 1.6mm 또는 2.4mm 토륨 또는 란탄 텅스텐 전극, 8-12 L/min 유량의 아르곤 차폐 가스, 1.5mm 벽 두께의 경우 40-70 암페어. 용접 중 튜브 내부의 아르곤 백퍼지(back-purge)는 내부 보어에 슈거링(크롬 산화물 형성)이 발생하는 것을 방지하는 데 중요하며, 이는 응력 집중점과 잠재적인 균열 시작점을 만들 수 있습니다. 현장 수리 시나리오에서 내부 아르곤 퍼지 접근이 비실용적인 경우, 솔라 플럭스 또는 유사한 백업 플럭스 페이스트를 백퍼지의 대안으로 사용할 수 있습니다. 용접 후, 용접 HAZ에서 열 변색을 제거하기 위해 피클 페이스트 적용을 권장하여 304 스테인리스 배기 엘보 어셈블리의 전체 내식성을 복원합니다."
