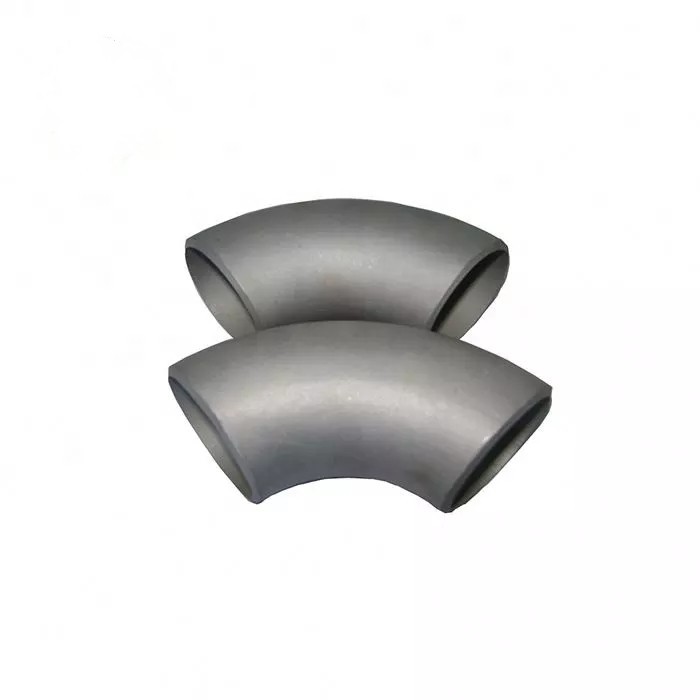

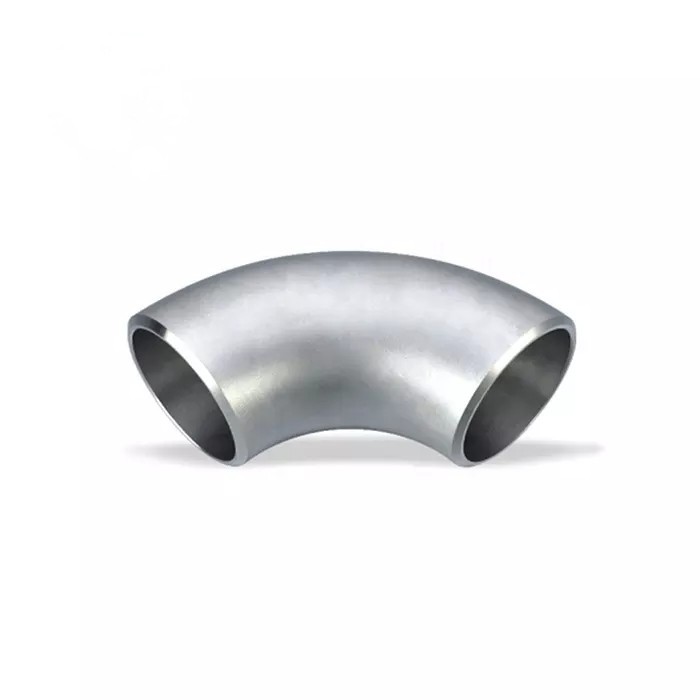

NPT 스레드 304 스테인리스 스틸 90도 팔꿈치 파이프
제품 상세 정보
| 제품명 | NPT 스레드 스테인레스 스틸 엘보 | 애플리케이션 | 배관 및 산업용 유체 시스템 |
|---|---|---|---|
| 재료 등급 | 304 스테인리스강(ASTM A351 CF8) | 연결 유형 | NPT 스레드(ANSI B1.20.1) |
| 벤드 각 | 90도 | 압력 등급 | 클래스 150 (PN20) |
| 크기 범위 | 1/2인치 ~ 4인치 NPT | 제조공정 | 투자 주조 |
| 강조하다 | NPT 스레드 연결,304 SS 융합 팔꿈치,클래스 150 파이프 피팅 |
||
제품 설명
NPT 나사산 304 스테인리스 스틸 90도 엘보 파이프 피팅
이 NPT 나사산 304 스테인리스 스틸 90도 엘보는 나사산 배관 시스템에서 유체 흐름 방향을 변경하도록 정밀하게 설계된 파이프 피팅입니다. 인베스트먼트 캐스팅 방식으로 ASTM A351 CF8 사양에 따라 제조된 이 엘보 피팅은 Class 150 압력 등급으로 신뢰할 수 있는 누수 방지 성능을 제공합니다. 304 스테인리스 스틸 재질은 담수, 상수도 및 경화학 환경에서 산화 및 부식에 대한 탁월한 내성을 제공하여 이 나사산 엘보는 배관, 수처리, 식품 가공 및 일반 산업 유체 취급 응용 분야에서 선호되는 선택입니다.
모든 NPT 나사산 엘보는 100% 치수 검사를 거쳐 ANSI B1.20.1 나사산 표준 준수 여부를 확인합니다. 90도 구성은 장애물 주변 및 좁은 공간을 통과하는 효율적인 파이프 라우팅을 가능하게 합니다. 인베스트먼트 캐스팅 공정은 균일한 벽 두께와 부드러운 내부 보어 표면을 보장하여 엘보 피팅의 난류 및 압력 강하를 최소화합니다. 신뢰할 수 있는 나사산 연결 솔루션을 찾는 설치업체 및 시스템 설계자에게 이 304 스테인리스 스틸 엘보는 재료 무결성과 정밀 제조를 결합합니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 제품 유형 | 90도 나사산 엘보 |
| 재질 | 304 스테인리스 스틸 (ASTM A351 CF8) |
| 연결 표준 | NPT 나사산 (ANSI B1.20.1) |
| 압력 등급 | Class 150 (PN20) |
| 크기 범위 | 1/2" ~ 4" NPT |
| 제조 공정 | 인베스트먼트 캐스팅 |
| 벽 두께 | ASME B16.3 스케줄 기준 |
| 온도 범위 | -29°C ~ 538°C (-20°F ~ 1000°F) |
| 나사산 유형 | 양쪽 끝 암 NPT |
| 인증 | ISO 9001:2015, PED 2014/68/EU |
| 표면 마감 | 자연 주조 / 산세 |
| 시험 압력 | 작동 압력의 1.5배 (수압) |
주요 장점 및 적용 분야
- 신뢰할 수 있는 나사산 씰: NPT 테이퍼 나사산은 나사산 실란트 또는 PTFE 테이프와 함께 올바르게 조립될 때 점진적으로 조여지는 기계적 씰을 생성하여 정격 압력 조건에서 누수 없는 작동을 보장합니다.
- 다양한 유체 호환성: 304 스테인리스 스틸은 물, 증기, 약산, 알칼리 용액, 식품 등급 유체 및 일반 산업 매체를 저하 또는 오염 없이 견딥니다.
- 간편한 현장 설치: 나사산 연결은 용접 장비나 전문 기술이 필요 없으므로 현장 조립 및 유지 보수 작업의 설치 시간과 인건비를 절감합니다.
- 배관 및 HVAC 시스템: 상업 및 주거용 배관 네트워크, 수압 난방 루프, 냉각수 회로 및 나사산 연결이 필요한 압축 공기 분배 시스템에 이상적입니다.
- 수처리 시설: 역삼투압 공급 라인, 여과 스키드, 화학 약품 투입 패널 및 NPT 연결과 내식성이 모두 필요한 공정 수 분배에 적합합니다.
- 식음료 가공: 유제품, 양조장, 음료 및 식품 제조 배관의 제품 접촉 표면에 대한 위생 요구 사항을 충족하며 CIP 세척 프로토콜을 위한 분해가 용이합니다.
- 산업 유체 이송: 제조 공장 및 가공 시설의 윤활유, 유압유, 냉각수 및 비부식성 화학 물질 이송 라인과 호환됩니다.
- 해양 보조 시스템: 선박의 담수, 빌지, 밸러스트 수 및 갑판 세척 배관에 적합하며, 304 스테인리스는 갑판 위 환경에서 적절한 공식 저항성을 제공합니다.
자주 묻는 질문
Q: NPT 및 BSP 나사산 엘보 피팅의 차이점은 무엇인가요?
A: NPT(National Pipe Taper) 나사산은 ANSI B1.20.1에 따라 60도 나사산 각도와 테이퍼 프로파일을 특징으로 하며, 나사산 변형을 통해 압력 밀봉을 생성합니다. BSP(British Standard Pipe) 나사산은 ISO 7/1에 따라 55도 각도와 평행 또는 테이퍼 변형을 사용합니다. NPT는 북미에서 지배적인 표준이며, BSP는 유럽, 아시아 및 영연방 시장에서 우세합니다. 이 두 나사산 표준은 상호 교환할 수 없으며, 올바른 나사산 엘보를 사용하면 개스킷 손상 및 누수를 방지할 수 있습니다. 당사의 NPT 나사산 엘보 피팅은 표준 NPT 니플, 커플링 및 밸브와의 안정적인 상호 호환성을 위해 정확한 ANSI 공차로 제조됩니다.
Q: 이 304 스테인리스 스틸 나사산 엘보는 고온 증기 응용 분야에 사용할 수 있나요?
A: 예, 304 스테인리스 스틸 나사산 엘보는 최대 538°C(1000°F)까지 연속 사용이 가능하므로 Class 150 압력-온도 등급 범위 내에서 포화 증기 라인에 적합합니다. 그러나 200 psi 이상의 증기 시스템 또는 빈번한 열 사이클이 있는 경우, 향상된 크리프 저항성과 염화물 응력 부식 균열 면역성을 위해 316 스테인리스 스틸 변형을 고려하는 것이 좋습니다. 증기 응용 분야에서는 나사산 실란트 선택이 중요하며, 흑연 기반 화합물 또는 260°C 이상의 등급을 받은 고온 PTFE 테이프는 열팽창 및 수축 사이클에서 씰 무결성을 유지하기 위해 권장됩니다.
Q: NPT 나사산 연결에 어떤 나사산 실란트 또는 설치 절차를 권장하시나요?
A: 조립 전에 수컷 NPT 나사산에 PTFE 나사산 실 테이프(나사 끝에서 볼 때 시계 방향으로 감기) 2-3회 감거나 적절한 혐기성 파이프 나사산 실란트를 바르는 것을 권장합니다. 연결부를 손으로 조인 다음, 렌치로 1.5~2회 추가로 돌려 단단하게 조입니다. 스테인리스 스틸 나사산의 개스킷 손상이나 주조 균열을 유발할 수 있는 과도한 조임은 피하십시오. 중요 응용 분야의 경우, 설치 후 작동 압력의 1.5배로 수압 시험을 수행하여 씰 무결성을 확인해야 합니다. 암 나사산에 나사산 실란트를 사용하면 올바른 결합을 방해할 수 있으므로 절대 사용하지 마십시오.
