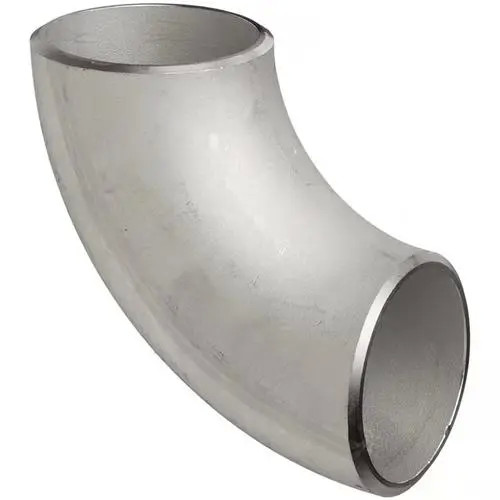

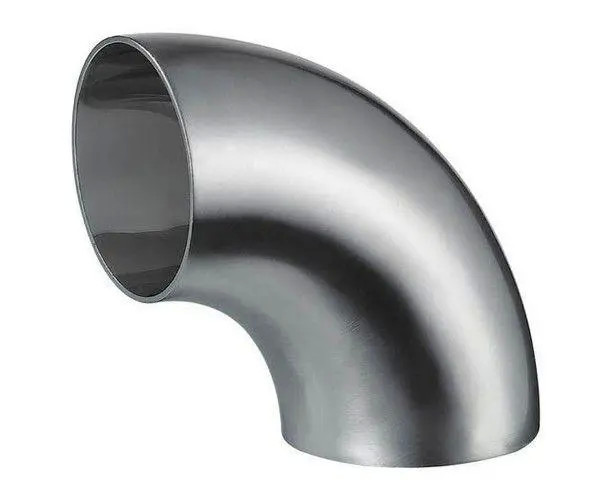

6000LBS 고압 가조 스테인레스 스틸 팔꿈치 파이프
제품 상세 정보
| 제품명 | 단조 고압 스테인레스 스틸 팔꿈치 | 애플리케이션 | 유압 및 해상 고압 배관 |
|---|---|---|---|
| 재료 등급 | 316 스테인리스강(ASTM A182 F316) | 압력 등급 | 6000LBS(클래스 6000) |
| 연결 유형 | 소켓 용접(ASME B16.11) | 벤드 각 | 90도 |
| 크기 범위 | 1/4인치 ~ 4인치 NB | 제조공정 | 폐쇄형 단조 |
| 강조하다 | 6000LBS 고압,위조된 SS 엘보우,소켓 용접 연결 |
||
제품 설명
6000LBS 고압 가조 스테인레스 스틸 팔꿈치 파이프
의6000LBS 고압 가조 스테인레스 스틸 팔꿈치가닥 및 소켓 용접 장치 설계에서 압력 능력의 절정을 나타냅니다.ASTM A182 F316스테인리스 스틸밀폐형 도장기술, 이 팔꿈치 장착은평방인치당 6000파운드실내 온도 에서. 도매 과정 은 재료 곡물 구조 를 부착 도선 을 따라 정렬 하여, 주름 부착물 에서 흔히 발견 되는 부착성 과 내부 결함 을 제거 한다.이 금속학적 이점은 수압 전력 단위에서 발견되는 주기압 부하 조건 하에서 우수한 피로 저항과 신뢰할 수있는 장기 성능으로 직접 번역됩니다.해상 크리스마스 트리, 고압 화학 주입 스키드, 그리고 깊은 물 유통 시스템.
각 고압 팔꿈치 소켓 용접 끝은 정밀 가공ASME B1611차원 허용량, 80계획 및 160계획 파이프에 일관성 있는 부착을 보장합니다.304과 비교하여 클로라이드로 인한 구덩이 및 균열 진열에 대한 내성이 크게 향상됩니다., 이러한 조형 팔꿈치를 해양, 해상 및 해안 산업 환경에 대한 최종 선택으로 만듭니다. 엄격한 품질 통제는PMI (긍정적인 물질 식별)모든 열 롯에 대한 시험, 1.5 배의 명목 압력에서 수정적 껍질 테스트, 그리고액체 침투 물질 검사ASME 섹션 V의 요구 사항에 따라 압력 무결성을 손상시킬 수 있는 모든 표면 불연속성을 탐지하기 위해 중요한 표면.
기술 사양
| 매개 변수 | 사양 |
|---|---|
| 제품 종류 | 90도 소켓 웰드 팔꿈치 |
| 소재 | 316 스테인리스 스틸 (ASTM A182 F316) |
| 압력 등급 | 6000파운드 (클래스 6000) |
| 연결 표준 | 소켓 용접 (ASME B16.11) |
| 크기 범위 | 1/4"에서 4" NB |
| 제조 과정 | 밀폐형 도장 + CNC 가공 |
| 벽 스케줄 | 80 / 160 / XXS |
| 온도 범위 | -196°C ~ 816°C (-321°F ~ 1500°F) |
| NDE 요구 사항 | PMI, 액체 침투물, 수직 껍질 검사 |
| 마지막 준비 | 소켓 1/16 "공백과 함께 웰드 |
| 인증 | ISO 9001:2015, PED 2014/68/EU, API Q1 |
| 재료 시험 보고 | EN 10204 열 롯별 3.1 타입 |
주요 장점 및 응용 분야
- 예외적 압력 용량6000LBS 등급은 초고압 수압 회로, 우물 머리 제어 라인,그리고 수중 배관관 파이프링에서 표준 3000급 피팅은 작동용으로 크기가 부족합니다..
- 밀폐형 도장성위조된 곡물 흐름은 팔꿈치의 윤곽을 따라,투입 펌프와 비교하여 최대 30% 더 높은 피로 강도를 제공하며 내부 포러시티와 관련된 누출 경로의 위험을 사실상 제거합니다..
- 316 몰리브덴 강화식식 보호:316 스테인레스 스틸의 2-3% 몰리브덴 함량은 해수 스프레이 구역, 화학 처리 구역,해안 산업 시설.
- 수력 전원:고압 펌프 배열 라인을 축전 뱅크, 방향 제어 밸브 매니폴드 및 350 바 (5000 psi) 를 초과하는 압력에서 작동하는 강화 회로에 연결하는 데 필수적입니다.
- 해상 석유 및 가스 플랫폼:상단 프로세스 파이프, 화학 주입 시스템, 수압 제어 배관,316 스테인레스 스틸이 NORSOK M-650 재료 자격 요구 사항을 충족하는 우수 머리의 기기 파이프.
- 고압 화학 주입:메탄올, 부식 억제기 및 스케일 억제기 주입 라인, 정제 공장 및 석유화학 공정 장치에서 최대 6000 psi의 압력에서 작동하는 데 적합합니다.
- 심해 잠수 시스템:슈퍼 듀플렉스 및 316 스테인레스 스틸 수중 파이프링과 호환되며 3000 미터 이상의 수심에 적용됩니다.
- 수정적 테스트 리그:압력 테스트에서 사용되는 밸브, 액추에이터 및 다운홀 도구의 조립체 조립체, 장착 자체가 평가 중인 장비의 시험 압력 등급을 초과해야 합니다.
자주 묻는 질문
Q: 3000LBS와 6000LBS의 압력 등급의 차이점은 무엇입니까?
A: 6000LBS라는 명칭은 주변 온도에서 6000 psi의 최대 냉동 작업 압력 (CWP) 을 위해 부착된 것을 나타냅니다. 이는 3000LBS의 두 배입니다.이 더 높은 등급은 벽 두께를 증가함으로써 달성됩니다, 강화 된 조형 감소 비율 및 더 엄격한 비 파괴 검사 요구 사항.6000LBS 소켓 용접 팔꿈치는 눈에 띄게 더 무거운 벽 섹션과 더 큰 소켓 깊이에 의해 3000LBS에서 시각적으로 구별 될 수 있습니다두 가지 중 하나를 선택할 때, 시스템 설계 압력, ASME B31.3 프로세스 파이프 코드에 따라 안전 요인 요구 사항,그리고 파이프 스케줄 (Sch 160 또는 XXS 6000LBS 서비스를 위해) 모두 함께 고려해야합니다6000LBS 가조 스테인레스 스틸 팔꿈치 고압 수압 시스템에서 표준 선택입니다 최고 작동 압력은 정기적으로 3000 psi를 초과합니다.
Q: 어떻게 소켓 용접 연결 6000 psi 조건에서 누출 밀착 성능을 보장합니까?
A: 소켓 용접 관절은 파이프 OD와 팔꿈치 장착 장치의 소켓 허브 사이에 필레트 용접을 만듭니다. 1/16 인치 (1.6mm) 파이프 끝과 소켓 바닥 사이의 틈은 균열을 일으키는 스트레스 상승을 생성하지 않고 용접 중에 파이프의 열 확장을 허용그 결과 된 둘레 필레트 용접은 파이프 파열 압력을 초과하는 강도를 가진 완전한 침투 밀착을 제공합니다.용접 후 액체 침투 검사는 ASME 섹션 V 제 6조에 따라 우리의 시설에서 모든 소켓 용접 연결에 표면 균열의 부재를 확인하는 수행됩니다H2S를 함유 한 환경에서의 산성 서비스 애플리케이션을 위해우리는 NACE MR0175/ISO 15156 가혹성 조절 용접 절차를 적용하여 이 고압 팔꿈치 장착 장치의 열에 영향을 받는 영역에서 황화물 스트레스 균열을 방지합니다..
Q: 이 6000LBS 위조 팔꿈치는 완전한 재료 추적성과 제3자 검사와 함께 공급될 수 있습니까?
A: 절대적으로. 모든 조형 스테인레스 스틸 팔꿈치에는 화학적 성분, 기계적 특성 (장장 강도, 강도,길들여짐, 면적 감소) 및 지정 된 시험 온도에서 Charpy V-notch 충격 값.열처리우리는 Bureau Veritas, DNV, 로이드 레지스터, SGS, TUV를 포함한 제3자 검사 기관을 환영합니다.차원 검사, 그리고 우리 시설에서 NDE 절차.방사선 검사 (RT) 및 초음파 검사 (UT) 를 포함한 추가 NDE 옵션은 비중있는 서비스 위조 팔꿈치 응용 프로그램에 요청에 따라 수행 할 수 있습니다..
