용액 연금 316 스테인리스 스틸 90도 LR 팔꿈치 ASTM A403

용액 연금 316 스테인리스 스틸 90도 LR 팔꿈치 ASTM A403

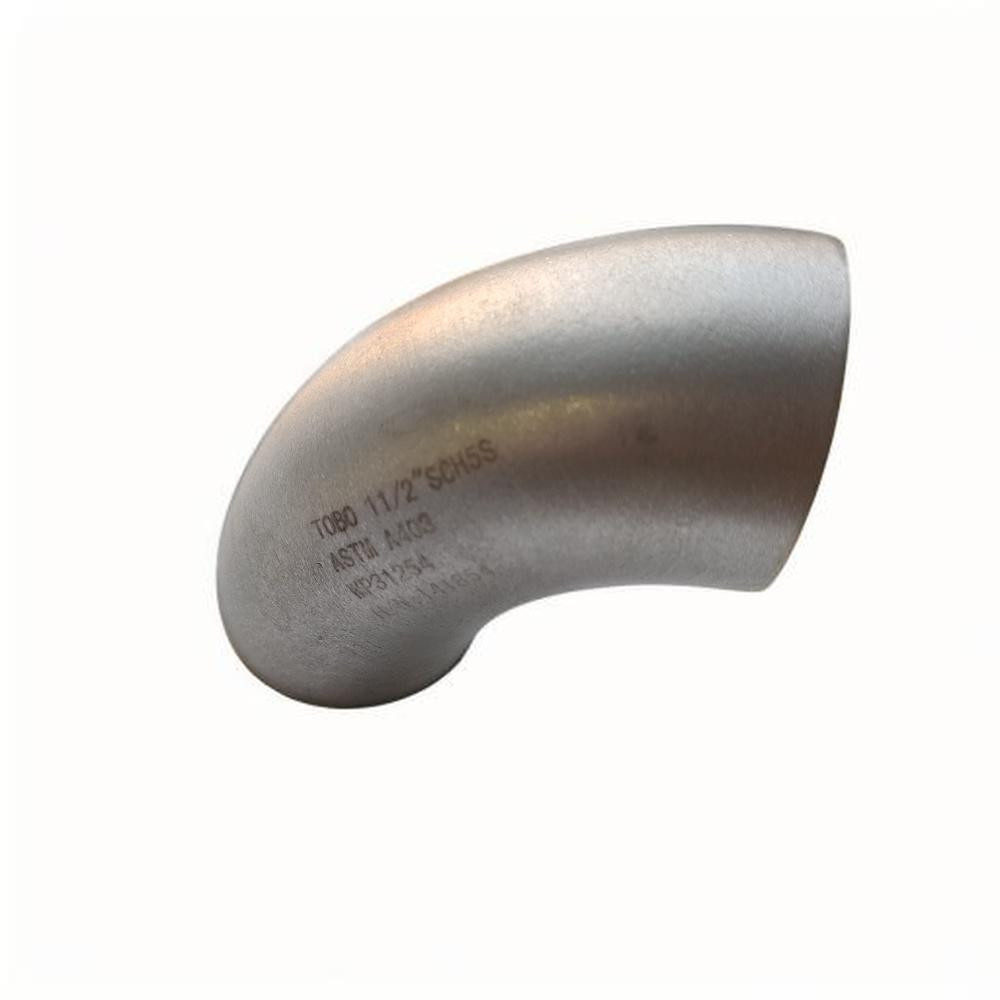

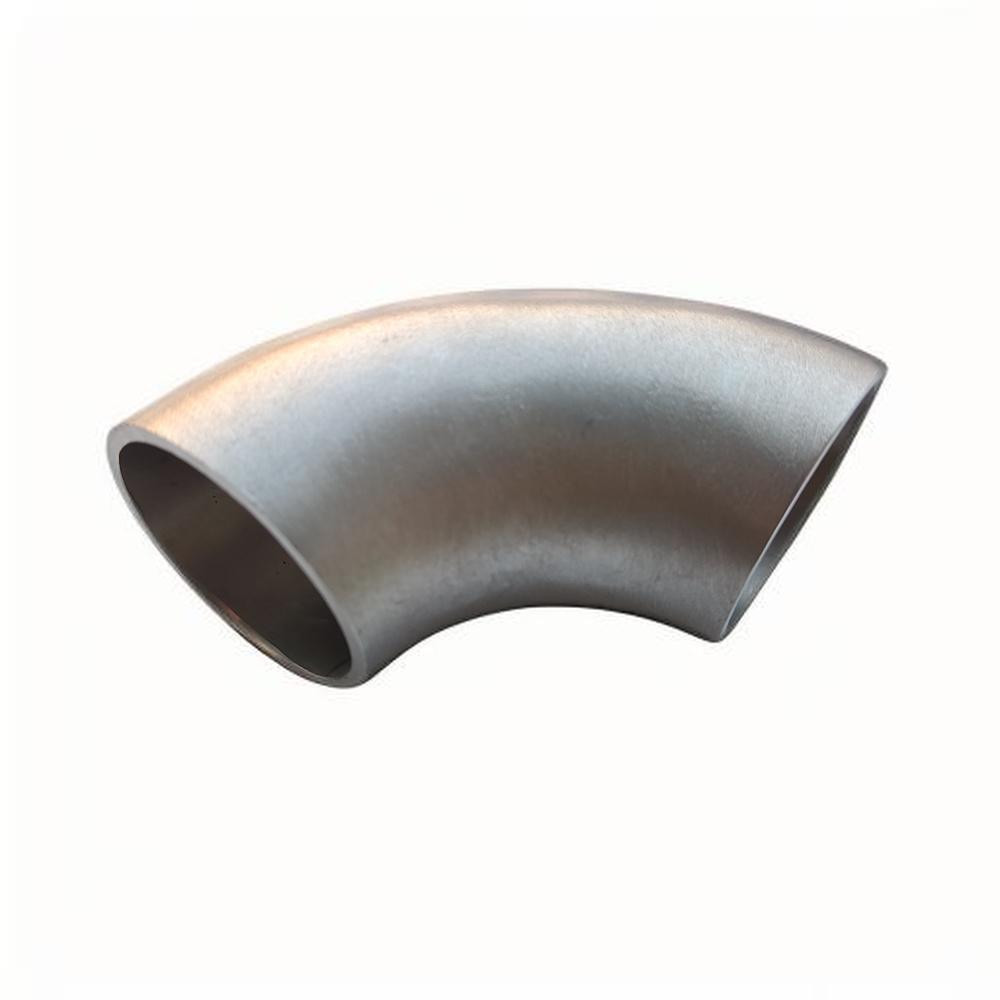

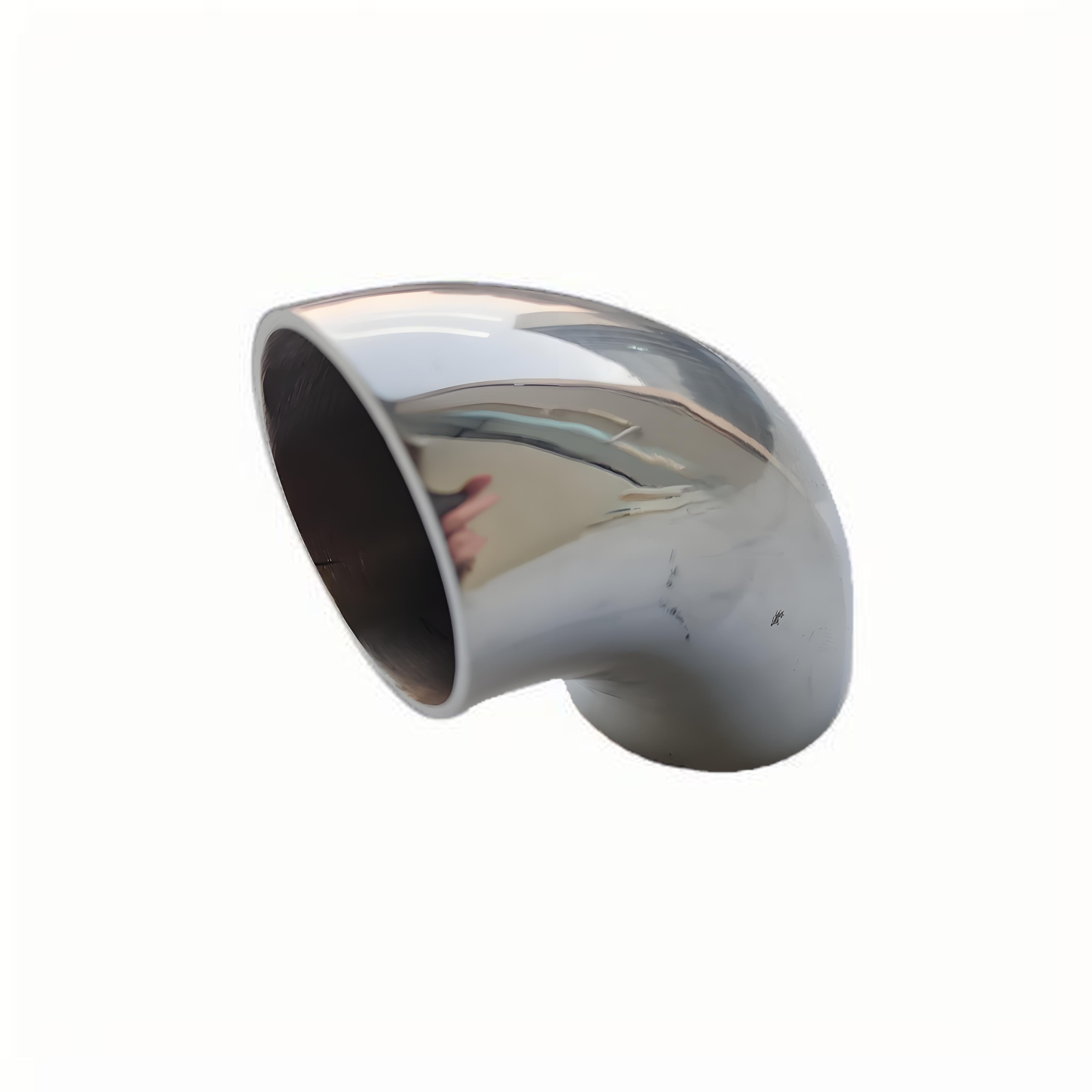

의용액 연금 316 스테인리스 스틸 90도 반지름 긴 팔꿈치, 완전히 준수 제조ASTM A403 WP316-S, 중성적 인 부식 저항성이 가장 중요한 중요한 프로세스 파이프 시스템으로 설계되었습니다.용액 응열 열처리1040°C (1904°F) 에서 급속한 물 소화 후 용접 또는 뜨거운 형성 작업 중에 곡물 경계에서 형성되는 크롬 탄화물 침착물을 용해합니다.이 금속학적 복원은 아우스테니트 미세 구조를 다시 균일화시킵니다., 화학 처리 공장, 정제소 단위,파이프 시스템에서 뜨거운 유기산이 발생하는 석유화학 시설, 산화 매체, 그리고 엽록소를 함유 한 프로세스 스트림, 이 바트 웰드 팔꿈치 장착은 비 앙일링 대안이 일치 할 수 없는 신뢰할 수있는 장기간 무결성을 제공합니다.

이 용액 앙올로브의 긴 반지름 (R=1.5D) 기하학은 부드러운,짧은 반지름 구성과 비교하여 격변으로 인한 침식과 압력 손실을 최소화하는 흐름 방향의 점진적 변화각 ASTM A403을 준수하는 장착은IGC (Intergranular Corrosion) 테스트ASTM A262 연습 E (스트로스 테스트) 에 따라 용액 응열 과정이 필요한 민감화 저항을 달성했는지 확인합니다. 부트 용접의 톱니 끝은 ASME B16에 따라 가공됩니다.9차원, 현장에서 전체 침투 GTAW 또는 SMAW 용접을위한 일관성있는 뿌리 간격과 토지 표면 기하학을 보장합니다. ASME B31.3 프로세스 파이프링 또는 ASME B31에 따라 파이프 시스템을 지정하는 엔지니어에게.1 전력 파이프 코드, 이 솔루션 소금 316 스테인레스 스틸 팔꿈치는 완전히 코드 준수, 추적 가능, 문서화 된 적합 솔루션을 나타냅니다.

기술 사양

주요 장점 및 응용 분야

• 재구성된 간알성 부식 저항성:1040°C에서 용액을 굽는 과정에 따라 빠른 소화 과정을 거쳐 곡물 경계에서 침착된 크롬 탄화물을 완전히 녹여줍니다.보호 크롬 산화물 수동층을 복원하고 산성 환경에서 곡물 간 공격에 대한 민감성을 제거하는.
• 확인된 IGC 성능:각 열처리 롯데는 끓는 구리 황산-황산 용액을 사용하여 ASTM A262 연습 E 슈트라우스 테스트를 받는다.15 시간 노출 후 및 180도 구부러진 테스트 후 곡성 간 균열의 부재는 재 감수성 저항의 문서화된 증거를 제공합니다..
• 완전 ASTM A403 준수:용액으로 굽힌 팔꿈치는 화학적 성분 (C ≤ 0.08%, Cr 16-18%, Ni 10-14%, Mo 2-3%) 및 팽창 성질 (≥515 MPa UTS, ≥205 MPa YS) 을 포함하여 ASTM A403의 모든 요구 사항에 적합합니다.그리고 평평화 시험의 수용 기준.
• 화학 가공 공장:가열된 아세트산, 개미산, 인산산을 운반하는 공정 파이프링에 필수적입니다.400°C까지의 온도에서 산성화 된 316 스테인리스가 알갱이 간의 부식으로 인해 조기에 실패 할 수있는 혼합 유기 산류.
• 정제소 수소처리 부대:고압 원자로의 하수관, 분화기 오버헤드 시스템,고온과 H2S를 내포하는 환경의 조합으로 용액 응열과 NACE MR0175 준수가 요구되는 산수 제거 회로.
• 석유화학 에틸렌 공장:소화수, 염기 세척, and pygas hydrogenation piping circuits where process-side corrosion combined with external insulation CUI (corrosion under insulation) conditions can drive intergranular attack in non-annealed fittings.
• 의약품 및 정밀 화학:원자로 자켓 냉각 루프, 용매 회수 파이프에 선택고온 산성 용액으로 대량 처리 처리 청소가 고온 또는 냉공제 스테인레스 부품의 곡물 경계 공격을 일으킬 수 있는 장소에서 청소 할 수있는 분배 헤더.
• 플랜트의 핵 균형:원자력 발전소의 보조 냉각 물, 화학 및 부피 제어 및 폐기물 처리 시스템에서 사용됩니다.ASTM A403 인증을 받은 재료와 IGC 시험 보고서는 ASME 제3부 조달 사양에 따라 필수입니다..

자주 묻는 질문

질문: 화학 처리에 사용되는 316 스테인레스 스틸 팔꿈치에 용액 응열이 중요한 이유는 무엇입니까?

A: 부트 용접 팔꿈치 제조 도중, 뜨거운 형성 작업은 425-870 ° C (800-1600 ° F) 의 감수화 온도 범위에 물질을 가열합니다. 이 범위에서,크롬 원자는 곡물 경계에서 탄소와 결합하여 크롬 카바이드 침착물 (Cr23C6) 을 형성합니다.이 퇴적물은 인접한 곡물 경계 영역의 크롬을 스테인리스 스틸의 수동성에 필요한 12%의 문턱 이하로 감소시킵니다.그 결과 산성 공정 매체에 노출되면 미세 구조가 곡물 간 부식에 민감합니다.용액은 1040°C에서 팔꿈치를 굽혀서 이 크롬 탄화물들을 다시 용액으로 해소합니다.그리고 급속한 물 소화로 크롬은 오스텐이트 매트릭스 전체에 균일하게 분포됩니다.이러한 열처리 없이는 화학적으로 노출된 316 팔꿈치 장치는 용량 재료 구성이 용납되는 것처럼 보이더라도 몇 달 이내에 곡물 경계 공격으로 실패 할 수 있습니다.

Q: 긴 반지름 기하학은 짧은 반지름 팔꿈치에 비해 공정 파이프링에 어떻게 도움이됩니까?

A: 긴 반지름 (R = 1.5D) 용액 연금 팔꿈치는 짧은 R = 1.0D 기하학에 비해 더 점진적인 흐름 경로 전환을 제공합니다. 프로세스 파이프 애플리케이션을 위해,이것은 각 부착기에 약 30% 더 낮은 압력 감소로 이어집니다., 매립물 또는 입자로 가득 찬 흐름에서 침식 속도를 줄이고, 둘레 용접의 적절한 방사선 촬영을 위해 충분한 직교 촉수 길이를 줄입니다. 긴 반지름은 ASME B31에 따라 기본 표준입니다.3 및 B31.1 공간의 제약으로 인해 특히 짧은 반지름의 팔꿈치가 필요한 경우를 제외하고는 프로세스 및 전력 파이프링에 적용됩니다.펌프 에너지를 최소화하고 장비의 수명을 극대화하는 것이 운영 우선순위인 화학 처리 공장, 긴 반지름 ASTM A403 팔꿈치는 짧은 반지름의 상대에 비해 측정 가능한 총 소유 비용 이점을 제공합니다.

Q: 어떤 문헌이 각 솔루션 소금 316 스테인레스 스틸 팔꿈치에 함께 있습니까?

A: 각 장착 장비는 EN 10204 유형 3.1 인증 패키지와 함께 제공되며, 여기에는 다음이 포함됩니다: (1) 공장 인증서에 추적 가능한 원산 열의 화학 조성 분석,(2) 기계적 특성 시험 결과 (장력 강도, 양력 강도, 골절 시 연장, 면적 감소)(3) 소화 매체의 사양과 함께 용액 소화 시간 온도 차트, (4) ASTM A262 Practice E IGC 시험 보고서, 통과/실패 결정 및 시험 매개 변수와 함께, (5) OD를 포함한 ASME B16.9 허용값에 준하는 것을 확인하는 차원 검사 보고서,벽 두께, 중앙에서 얼굴의 차원, 그리고 굽은 기하학, 그리고 (6) 시각 및 표면 상태 검사 보고서. NACE MR0175을 준수하는 주문을 위해,우리는 또한 단단성 테스트 결과 (≤22 HRC 최대) 를 제공하고 모든 산기 서비스 요구 사항이 이 솔루션 앙일러드 팔꿈치 장착 장치에 대해 충족되었음을 확인하는 적합성 증명서를 제공합니다.
