1-1/2 "SCH10 ANSI B16.9 듀플렉스 2507 90도 LR 팔꿈치 산업 파이프 장착

1-1/2" SCH10 ANSI B16.9 듀플렉스 2507 90도 LR 엘보 산업용 파이프 피팅

1. 제품 설명

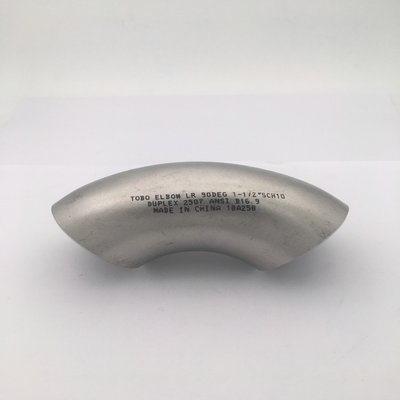

이 제품은 90도 장반경(LR) 맞대기 용접 엘보로 슈퍼 듀플렉스 스테인리스강 2507(UNS S32750) 에 따라 제조되었습니다.ANSI/ASME B16.9=1000USD, 선불 50% T/T, 선적 전 잔금.ASTM A815 표준을 따릅니다. 슈퍼 듀플렉스 2507은 약 50%의 페라이트와 50%의 오스테나이트로 구성된 이중 상 미세 구조를 가진 고합금 듀플렉스 스테인리스강으로,  PREN 값 40 이상을 특징으로 합니다. LR 설계는  배관 직경의 1.5배(R = 1.5D)에 해당하는 곡률 반경을 특징으로 하여 최소한의 압력 손실로 부드러운 유체 흐름을 보장합니다. 이 1-1/2" SCH10 피팅은 뛰어난 강도와 내식성이 요구되는 까다로운 산업용 배관 시스템에서 영구적인 맞대기 용접 연결을 위해 설계되었습니다.2. 주요 제품 매개변수매개변수

세부 정보 / 범위

석유 및 가스

: 해양 플랫폼, 해저 배관 시스템, 유정 헤드 연결, 해수 주입 라인화학 처리

• : 염화물 함유 산, 열교환기, 고압 공정 라인해양 및 담수화

• : 해수 배관, 역삼투압 시스템, 염수 처리발전

• : 냉각수 시스템, 응축기 배관펄프 및 제지

• : 표백 라인, 증해기황 함유 가스 서비스

• : NACE MR0175 규격 적용 분야4. 장점

• 뛰어난 강도: 항복 강도(550 MPa)는 316L의 약 2.5~3배로, 더 얇은 벽과 더 가벼운 배관 시스템을 가능하게 합니다.

탁월한 내식성

• : PREN 41-43은 공식, 틈새 부식 및 염화물 응력 부식 균열(SCC)에 대한 뛰어난 저항성을 제공합니다.2205보다 우수: 부식 저항성과 기계적 강도 모두에서 표준 듀플렉스 2205보다 뛰어납니다.장반경 설계

• : R=1.5D는 압력 강하, 난류 및 침식을 최소화합니다.우수한 용접성

• : 표준 용접 절차와 호환됩니다. 용접 후 용체화 처리가 필요합니다.넓은 온도 범위

• : -50°C ~ 300°C의 온도 범위에서 특성을 유지합니다.5. 기능

• 90° LR 엘보는 최소한의 압력 손실로 배관 시스템 내에서 유체 흐름 방향을 90도 변경합니다. 장반경 설계(R=1.5D)는 흐름 저항, 난류 및 침식을 줄여 고속 및 부식성 매체 응용 분야에 적합합니다. 맞대기 용접 연결은 중요한 서비스 환경을 위한 높은 구조적 무결성을 가진 영구적이고 누출 없는 조인트를 제공합니다.6. 설치 지침

• 개봉 검사: 운송 중 손상 여부를 확인하고 ASME B16.9에 따라 마킹, 치수 및 재질 인증서를 확인합니다.

표면 준비

: 전용 스테인리스강 도구를 사용하여 용접 베벨 및 인접 영역을 청소합니다. 모든 오일, 그리스 및 오염 물질을 제거합니다.정렬: 엘보와 연결 파이프를 정확하게 정렬하여 올바른 끼워맞춤을 보장합니다. 최대 허용 오차: 벽 두께의 10%, 1.5mm 초과 불가

가용접

1. : 조립물을 제자리에 고정하기 위해 최소한의 가용접을 적용합니다. 최종 용접 전에 철저히 청소합니다.용접

2. : 승인된 WPS와 인증된 용접공에 따라 맞대기 용접을 수행합니다. 슈퍼 듀플렉스 2507의 경우 엄격한 열 입력 제어가 필수적입니다. GTAW 또는 SMAW와 일치하는 필러 금속(예: ER2594)을 사용합니다. 보호 가스: 100% 아르곤 또는 Ar-He 혼합. 금속간 상 형성을 방지하기 위해 용접 간 온도는 ≤150°C로 유지해야 합니다.용접 후 처리

3. : 듀플렉스 구조와 내식성을 복원하기 위해 1025-1125°C에서 용체화 처리 후 수냉이 필요합니다.검사

4. : 프로젝트 요구 사항에 따라 NDT(PT/MT, UT, RT)를 수행합니다. ASTM E562에 따른 페라이트 함량 확인을 권장합니다.7. 주의 사항

5. 온도 제한: 300°C 이상에서의 사용은 권장되지 않습니다. 250°C 이상에서 장기간 노출되면 취성이 발생할 수 있습니다.페라이트 균형: 페라이트 함량이 40-60% 범위 내에 있는지 확인합니다. 부적절한 열처리는 규격 외 페라이트 비율의 가장 일반적인 원인입니다.금속간 상 민감성

6. : 슈퍼 듀플렉스 용접은 시그마 및 카이 상 형성에 민감하므로 엄격한 열 입력 제어가 필수적입니다.청결도: 탄소강 제작보다 높은 수준의 청결도가 필요합니다. 오염을 방지하기 위해 전용 도구를 사용합니다.부식 테스트

7. : ASTM A923 방법 C(50°C에서 염화 제2철) 테스트는 내식성 확인을 위한 표준입니다.충격 테스트

: 중요한 응용 분야의 경우 일반적으로 -46°C에서 지정됩니다.

• NACE 규정 준수: 황 함유 가스 서비스의 경우 NACE MR0175 요구 사항 준수 여부를 확인합니다.8. 배송 및 납품표준 배송 시간은 일반적으로 15~30일이며, 대형 사이즈 및 맞춤 사양의 경우 추가 리드 타임이 필요할 수 있습니다.

• 9. 결제 조건일반적인 국제 결제 방법에는 T/T(전신환) 및 L/C(신용장)가 포함됩니다.10. 포장제품은 운송 중 안전한 운송과 손상 방지를 위해 내부 쿠셔닝이 있는 합판 케이스 또는 나무 상자에 안전하게 포장됩니다.

• 11. 판매 후 / 반품 및 보증 정책모든 제품은 출하 전에 엄격한 품질 검사를 거치며, 밀 테스트 인증서(EN 10204 3.1/3.2)를 사용할 수 있습니다.

• 필수 문서에는 화학 성분, 기계적 특성, 페라이트 함량 및 부식 테스트 결과가 포함됩니다.제3자 검사(ABS, DNV, CCS, LR, BV 등)는 요청 시 가능합니다.

• 품질 문제 발생 시 원본 포장을 보관하고 관련 사진 또는 제3자 검사 보고서를 제공하십시오.특정 반품, 교환 및 보증 조건은 최종 판매 계약에 따릅니다.

• ..자주 묻는 질문

• 1. 귀사는 무역 회사입니까, 제조업체입니까?    저희는 제조업체입니다. 인증서를 보실 수 있습니다.

2. 배송 시간은 얼마나 걸립니까?

•     일반적으로 상품이 재고에 있으면 5-10일입니다. 재고가 없으면 15-20일이며, 수량에 따라 다릅니다.3. 샘플을 제공합니까? 무료입니까, 아니면 추가 요금입니까?    네, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불해야 합니다.

4. 결제 조건은 어떻게 됩니까?

•     결제=1000USD, 선불 50% T/T, 선적 전 잔금.
