구리 니켈 부트 웰딩 컨센트릭 리듀서 2"x1" ASTM B466 C70600 파이프 피팅
제품 상세 정보
| 강조하다 | 구리 니켈 맞대기 용접 리듀서,ASTM B466 파이프 피팅,2x1 동심 리듀서 피팅 |
||
|---|---|---|---|
제품 설명

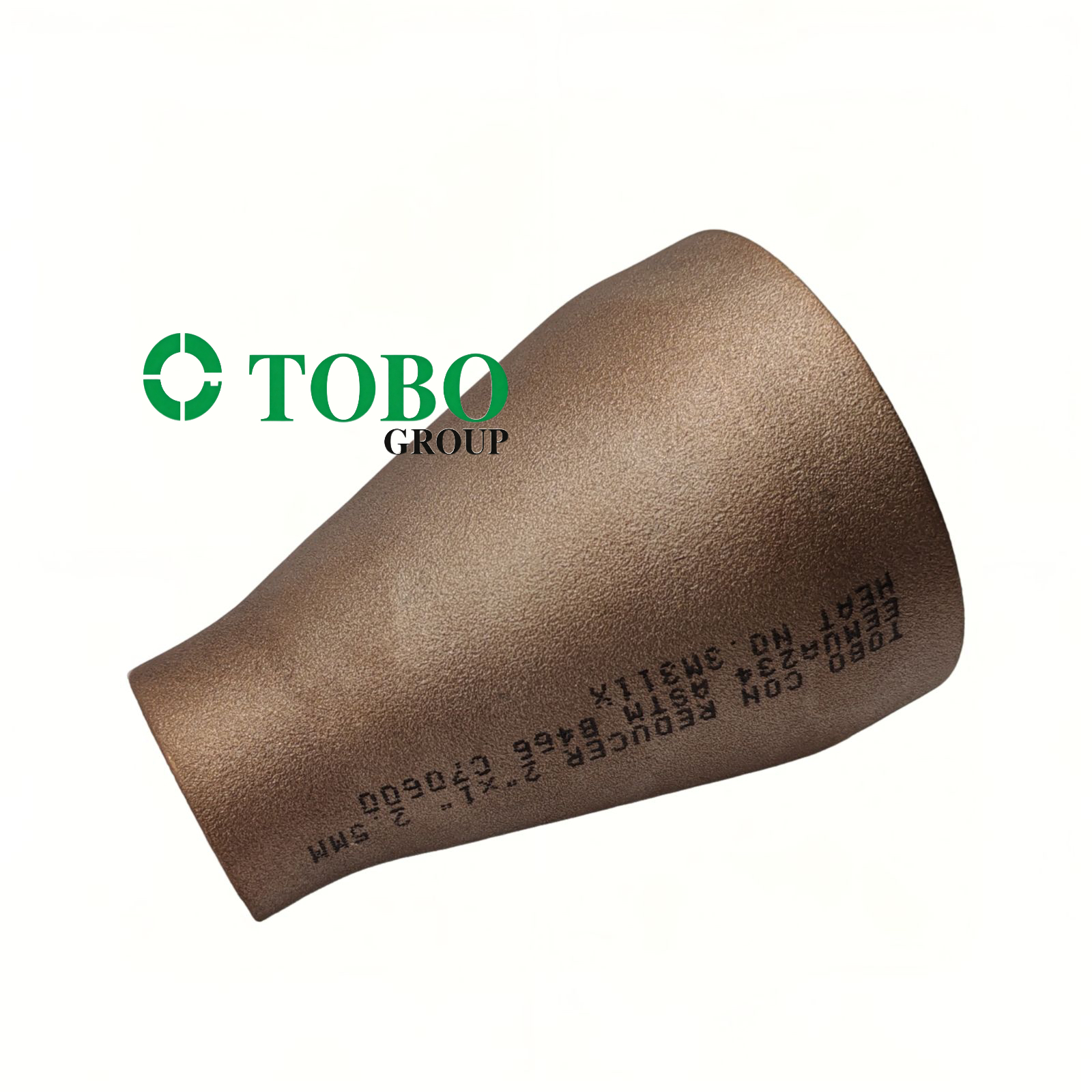

구리 니켈 부트 웰딩 컨센트릭 리듀서 2"x1" ASTM B466 C70600 파이프 피팅
1제품 설명
이 제품은UNS C70600(90/10 구리 니켈 합금 / CuNi 90/10)ASTM B466그리고ASME B169표준또한 CuNi10Fe1.6Mn 또는 Werkstoff Nr. 2로 알려져 있습니다.0872이 합금은 약 90%의 구리와 10%의 니켈으로 구성되어 있으며, 강도와 부식 저항성을 높이기 위해 철 (1,0-1,8%) 및 망간이 약간 추가되었습니다.. 90/10 CuNi 합금은 뛰어난 제조성과 용접성을 제공하는 단일 단계 알파 구조를 가지고 있습니다.이 2" x 1" 부착은 영구적인 벅스 용접 연결을 위해 설계되어, 공통의 중앙선을 유지하면서 더 큰 구멍에서 더 작은 구멍으로 부드럽고 동심적 인 절감을 가능하게합니다..
2주요 제품 매개 변수
| 매개 변수 | 세부 정보 / 범위 |
|---|---|
| 재료 표준 | ASTM B466 / ASME SB466 |
| 차원 표준 | ASME B169, ASME B16.28, MSS-SP-43 |
| 소재 등급 | UNS C70600 (CuNi 90/10 / CuNi10Fe1.6Mn / DIN 2.0872) |
| 종류 | 부트 용접 컨센트릭 환전기 |
| 명목 크기 | 2'x1' (DN50 x DN25) |
| 크기 범위 (일반) | 1/2" 24" NB (DN15 DN600) |
| 벽 두께 | SCH10, SCH40, SCH80, SCH160, XS, XXS |
| 연결 종료 | 부트 웰드 끝 (접속용으로 절개된) |
| 화학적 성분 | Cu: 88.6%min, Ni: 9.0-11.0%, Fe: 1.0-1.8%, Mn: ≤1.0% |
| 팽창 강도 | 303-414 MPa (44,000-60,000 psi) |
| 수익성 (0.2%) | ~100-135 MPa (14,500-20,000 psi) |
| 길쭉함 | 30~42% |
| 밀도 | 8.94g/cm3 |
| 녹는 범위 | 1100~1145°C |
| 열전도성 | 40~50W/mK |
| 단단함 | ~ 90HV |
3적용 / 사용
이 컨센트릭 환기는 파이프 지름 전환이 필요한 바닷물 및 부식 유체 시스템에 이상적입니다:
-
해양 및 조선: 바닷물 냉각 시스템, 방화물 선, 배last 시스템, 배지 선
-
해상 석유 및 가스: 바닷물 리프트 파이프, 플랫폼 냉각 물 고리 전류, 바닷물 주입
-
소금 해제 공장: 바닷물 흡수, 역오스모스 사료 유통, 소금물 재순환 라인
-
전력 생산: 콘덴서 냉각 물 시스템, 열 교환기
-
화학 가공부식성 유체 처리, 수압 라인
4장점
-
바다 물 의 부패 에 더 잘 견딜 수 있음: 해양 환경에서의 구멍, 균열 진식 및 스트레스 진식 균열에 대한 예외적인 저항성; 서비스와 함께 향상되는 보호 산화질 층을 형성합니다.
-
생물 오염 저항성: 구리 이온 분비로 인해 자연적으로 해양 생물학적 성장에 저항합니다.
-
우수한 용접성: 단일 단계 알파 구조는 복잡한 사전 가열 또는 용접 후 열 처리 없이 뛰어난 제조 특성을 가능하게 합니다.
-
비용 효율성: 우수한 성능을 제공하면서 70/30 CuNi, 티타늄 또는 슈퍼 듀플렉스 등급에 저렴한 대안으로 널리 사용됩니다.
-
부드러운 흐름 전환: 공통 중앙선과 함께 동심 설계는 최소한의 격동과 압력 하락과 함께 균일한 지름 감소를 보장합니다.
5기능
컨센트릭 환각은 공통의 중앙선을 유지하면서 서로 다른 지름의 두 파이프를 직선으로 연결그것은 파이프 지름을 2 "에서 1 "로 균일하게 줄여서 최소한의 격동과 압력 하락과 함께 부드럽고 효율적인 유체 흐름을 보장합니다.높은 구조적 무결성을 가진 누출 방지 관절.
6설치 지침.
-
발하물 검사: 운송 손상 확인; 표시가 명확하고 완전하다는 것을 확인
-
표면 준비: 스테인리스 스틸 와이어 브러쉬를 사용하여 10mm 내의 웰스 비벨과 인접한 지역을 청소; 모든 기름, 지방 및 산화 제거
-
정렬: 콘센트리시티를 보장하는 연결 파이프와 절감기를 정확하게 정렬하십시오. 3mm 벽 두께까지 정사각형 부트 용접 준비가 가능합니다.
-
타킹: 최소한의 턱 용접을 적용하여 조립 장치를 위치에서 유지하십시오. 최종 용접 전에 철저하게 청소하십시오.
-
용접: GTAW (TIG) 프로세스를 사용하여ERCuNi 필러 와이어(AWS A5.7)보호: 100% 아르곤 또는 Ar-He 혼합물. 200-300°F (93-150°C) 에서 사전 가열하는 것이 좋습니다.DCEN (Direct Current Electrode Negative) 를 사용하세요턱 용접을 최소화하세요
-
용접 후: 열 처리 후 용접이 필요 없습니다; 밝은 마무리 남기기 위해 스테인리스 스틸 붓으로 청소
7주의 사항
-
청결성: 탄소 강철 제조보다 더 높은 수준의 청결성을 요구합니다. 특수 스테인레스 스틸 도구를 사용하십시오.
-
온도 제한: 물성 부식 서비스의 경우 300°C 이상의 온도에서 시스템 조건을 확인합니다.
-
용접 열 입력: CuNi 웅덩이는 산화물 필름과 느려, 적절한 전압 조절이 필요합니다.
-
중간 호환성: 강한 산화산 (예를 들어, 질산) 또는 암모니아 시스템과 함께 사용하는 것은 권장되지 않습니다.
-
압력 등급: 피팅의 압력급이 시스템 설계 요구 사항에 부합하는지 확인합니다.
8운송 및 배달
-
표준 배송 시간은 일반적으로7~30일, 주문량 및 사양의 가용성에 따라
9지불 조건
-
일반적인 국제 결제 방법은T/T (전자 송금)그리고L/C 현장 (신용서)
10포장
-
제품들은 안전하게 포장되어 있습니다.접착판 케이스,나무 상자, 또는팔레트안전 운송을 보장하고 운송 도중 손상을 방지하기 위해 내부 완충으로
11판매 후 / 반환 및 보증 정책
-
모든 제품은 배송 전에 엄격한 품질 검사를 받고 밀리 테스트 인증서 (EN 10204 3.1/3.2) 가 있습니다.
-
ABS, DNV, CCS, LR, BV, RINA 또는 KR의 선택적 제3자 검사
-
품질 문제가 발생하면 원래 포장지를 보관하고 관련 사진 또는 제3자 검사 보고서를 제공하십시오.
-
특정 반환, 교환 및 보증 조건은 최종 판매 계약 계약에 적용됩니다.
FAQ
1거래 회사나 제조사인가요?
우리는 제조업체입니다. 인증서를 볼 수 있습니다.
2배송시간은 얼마인가요?
일반적으로 상품이 재고에 있는 경우 5-10일입니다. 또는 상품이 재고에 없는 경우 15-20일입니다. 양에 따라입니다.
3샘플 제공하시나요? 무료인가요?
예, 우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
4지불 조건은 뭐죠?
지불 <=1000USD, 100% 사전. 지불>=1000USD, 50% T/T 사전, 출하 전에 잔액.
