버트 용접 파이프 피팅 CuNi 크로스 ASTM B466 UNS C70600 ASME B16.9
제품 상세 정보
| 강철 수 | 1.0402 | 공예 | 서서히 나아가는 |
|---|---|---|---|
| 표면 | 검정색 도장, 방청유, | 형태 | 팔꿈치, Tee, 환원제, 캡, 스텁엔드 |
| 공차 | ASME B16.9 | 내식성 | 재료 등급에 따라 높은 저항성 |
| 기준 | ASME / ANSI B16.9, ASME B16.25, MSS-SP-75 | 인증 | ISO 9001, API, CE, PED, CRN |
| 설치방법 | 맞대기 접합 기술을 이용한 용접 | 테스트 | 방사선 사진, 초음파, 정수압 |
| 디자인 표준 | ASME; 저 같은; GB/T 14976-2002,DIN 17175 GB/T 14976-2002, DIN 17175 | 기능 | 빠른 잠금 |
| 외경 | 6-813mm | 벽 두께 | XXS를 예약하기 위한 스케줄 10 |
| 재료 | 탄소강, 스테인레스 스틸, 합금강 | ||
| 강조하다 | 버트 용접 구리 니켈 크로스 피팅,ASTM B466 파이프 피팅,ASME B16.9 용접 피팅 |
||
제품 설명

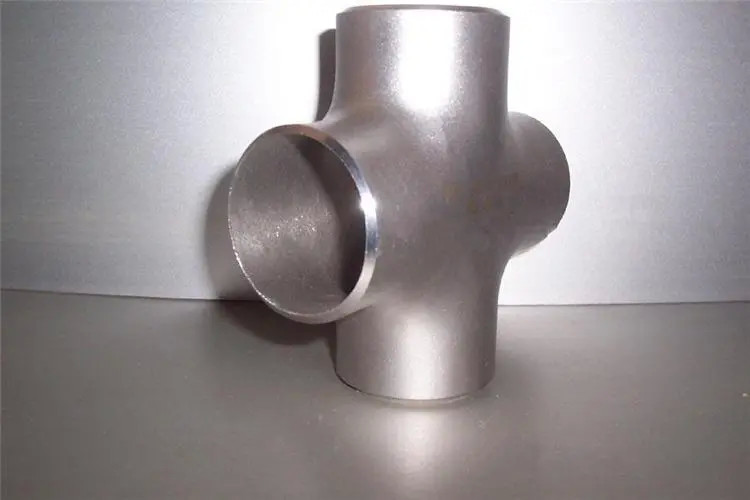

부트 용접 파이프 피팅 CuNi Cross ASTM B466 UNS C70600 ASME B16.9
1제품 설명
이 제품은UNS C70600(90/10 구리 니켈 합금)ASTM B466그리고ASME B169표준또한 CuNi 90/10 또는 Werkstoff Nr. 2로 알려져 있습니다.0872이 합금은 약 90%의 구리와 10%의 니켈으로 구성되어 있으며, 강화된 특성을 위해 철과 망간이 약간 추가됩니다.크로스는 90도 각도로 배치 된 네 개의 포트를 갖추고 있으며, 까다로운 파이프 시스템에서 영구적인 부트 용접 연결을 위해 설계되었습니다..
2주요 제품 매개 변수
| 매개 변수 | 세부 정보 / 범위 |
|---|---|
| 차원 표준 | ASME B169, ASME B16.28, MSS-SP-43 |
| 재료 표준 | ASTM B466 / ASME SB466 |
| 소재 등급 | UNS C70600 (CuNi 90/10 / 2.0872) |
| 종류 | 이퀄 크로스 (4개의 동일한 항구) |
| 크기 범위 | 매듭: 1/2" ′′ 10"; 용접: 1/2" ′′ 48" |
| 벽 두께 | SCH10, SCH40, SCH80, SCH160 등 |
| 연결 종료 | 부트 웰드 끝 (접속용으로 절개된) |
| 화학물질 (Cu/Ni/Fe/Mn) | 880.6% 미니 / 9.0-11.0% / 1.0-1.8% / 1.0% 최대 |
| 팽창 강도 | ~345 MPa (50,000 psi) |
| 수익성 (0.2%) | ~105~125 MPa (15,000~20,000 psi) |
| 길쭉함 | 30% 분 |
| 밀도 | ~8.94g/cm3 |
3적용 / 사용
이 크로스는 다방향 흐름 분포가 필요한 바닷물 및 부식 유체 시스템에 이상적입니다:
-
해양 및 조선: 바닷물 냉각 시스템, 방화물 선, 배last 시스템
-
해상 석유 및 가스: 바닷물 주입 시스템, 열 교환기
-
소금 해제 공장: 고압 RO 공급 파이프, 소금물 배출
-
전력 생산: 콘덴서 냉각용 물 시스템, 원자력 발전소 해수 순환
-
화학 가공부식성 유체 처리 시스템
4장점
-
우수한 부식 저항성: 해수, 구멍, 균열성 경식 및 스트레스 경식 균열에 대한 특별한 저항성
-
생물 오염 저항성: 해양 생물학적 성장에 저항하는 보호 산화질소 층을 형성합니다.
-
우수한 용접성: 용접 도중 단계 변환이 없습니다. 부식 저항성을 유지합니다.
-
비용 효율성: 높은 니켈 합금에 비해 성능과 비용의 우호적인 균형을 제공합니다.
-
여러 흐름 경로: 4포트 설계는 복잡한 파이프 네트워크에서 유체 분배 또는 조합을 가능하게 합니다.
5기능
크로스는 십자가 모양의 구성으로 네 개의 파이프 섹션을 연결하여 단일 입구에서 세 가지 부문 출구로 유체를 분할하거나 여러 입구에서 하나의 출구로 결합 할 수 있습니다.그것은 동일한 지름의 네 개의 포트를 가진 영구적이고 누출 방지 된 연결 지점을 제공하여 파이프 시스템에서 다방향 흐름 분포를 촉진합니다.
6설치 지침.
-
준비: 파이프 끝을 깎고 깨끗하게 하고, 횡단 용접 부위와 기름, 지방 및 산화의 채식 금속
-
정렬: 정밀하게 연결 파이프 네 가지와 십자가를 정렬 올바른 조립을 보장
-
용접: TIG (GTAW) 를 사용하거나 적절한 용접 공정을 사용하여 일치하는 필러 금속을 사용하십시오. 산화를 방지하기 위해 보호 가스가 필요합니다
-
용접 후 청소: 밝은 완성도를 남기기 위해 스테인리스 스틸 붓으로 청소하십시오. 용접 후 열 처리가 필요하지 않습니다.
7주의 사항
-
청결성: 철강 제조에 비해 더 높은 수준의 청결을 요구합니다.
-
온도 제한: 물성 부식 서비스의 경우 약 470°C로 제한합니다. 시스템 상태를 확인합니다.
-
용접 절차: 오염 을 방지 하기 위해 비활성 기체 보호 장치 를 사용하여 적절한 절차 를 사용 한다
-
스레드 타입: 필요한 경우 시스템 사양별로 스레드 호환성을 확인합니다.
8운송 및 배달
-
표준 배송 시간은 일반적으로15~30일, 주문량, 크기 및 사양의 가용성에 따라
9지불 조건
-
일반적인 국제 결제 방법은T/T (전자 송금)그리고L/C 현장 (신용서)
10포장
-
제품들은 안전하게 포장되어 있습니다.접착판 케이스또는나무 상자안전운송을 보장하기 위해 거품 포장과 내부 완충으로
11판매 후 / 반환 및 보증 정책
-
모든 제품은 배송 전에 엄격한 품질 검사를 받고 밀리 테스트 인증서 (EN 10204 3.1/3.2) 가 있습니다.
-
품질 문제가 발생하면 원래 포장지를 보관하고 관련 사진 또는 제3자 검사 보고서를 제공하십시오.
-
특정 반환, 교환 및 보증 조건은 최종 판매 계약 계약에 적용됩니다.
FAQ
1거래 회사나 제조사인가요?
우리는 제조업체입니다. 인증서를 볼 수 있습니다.
2배송시간은 얼마인가요?
일반적으로 상품이 재고에 있는 경우 5-10일입니다. 또는 상품이 재고에 없는 경우 15-20일입니다. 양에 따라입니다.
3샘플 제공하시나요? 무료인가요?
예, 우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
4지불 조건은 뭐죠?
지불 <=1000USD, 100% 사전. 지불>=1000USD, 50% T/T 사전, 출하 전에 잔액.
