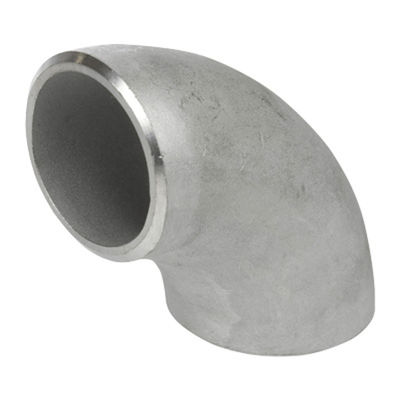

버트 용접 파이프 피팅 구리 니켈 엘보 90도 LR ASTM B466 UNS C70600 ASME B16.9

원래 장소	중국 상하이
브랜드 이름	TOBO
인증	ISO/TUV/SGS
모델 번호	맞대기 용접 맞춤
최소 주문 수량	1개
가격	협상 가능
포장 세부 사항	표준 배송 패키지
배달 시간	15-30 근무일
지불 조건	T/T, 서부 동맹
공급 능력	10Ton/Month

제품 상세 정보

제조공정	단조 및 용접	끝 연결	버트 접합
벽 두께	XXS를 예약하기 위한 스케줄 10	인위적인	소켓 웰드
보증	3년	재료 그라다	ASTM A564 표준
외부 Diame	6-813mm	압력 등급	클래스 150이 2500을 분류합니다
테스트	방사선 검사(RT), 초음파 검사(UT), 수압 검사	유형	팔꿈치, TEE, 환원제, 캡, 스텁엔드
기준	석유 가스 물 산업	공예	단조, 주조
포장	고객의 요구 사항	맞춤형 지원	OEM, ODM
일정	SCH 5S - SCH XXS
강조하다	구리-니켈(CuNi) 파이프 피팅 맞대기 용접 , ASTM B466 파이프 엘보 , ASME B16.9 LR 팔꿈치

메시지를 남겨주세요

제품 설명

부리 용접 파이프 피팅 CuNi Elbow 90D LR ASTM B466 UNS C70600 ASME B16.9

1제품 설명

이 제품은 90도 긴 반지름 (LR) 부트 용접 팔꿈치UNS C70600(CuNi 90/10) 에 따라ASTM B466그리고ASME B169표준LR 디자인은1파이프 지름의 5배 (R = 1.5D), 최소한의 압력 손실로 부드러운 유체 흐름을 보장. CuNi 90/10 는 알파-fase 구조를 가진 고분 용액 구리-니켈 합금으로, 부식 저항, 강도 및 비용 효율성의 탁월한 균형을 제공합니다..

2주요 제품 매개 변수

매개 변수	세부 정보 / 범위
차원 표준	ASME B169, ASME B16.28, MSS-SP-43
재료 표준	ASTM B466 / ASME SB466
소재 등급	UNS C70600 (CuNi 90/10 / CuNi10Fe1.6Mn / 2.0872)
종류	90° 긴 반지름 팔꿈치 (LR, R=1.5D)
명목 크기	1/2" ∼ 24" (DN15 ∼ DN600)
벽 두께	스키5S, 스키10S, 스키40S, 스키80S, 스키160S, XS, XXS
연결 종료	부트 웰드 끝 (접속용으로 절개된)
화학적 성분	Cu: Bal. (min 88.6%), Ni: 9.0-11.0%, Fe: 1.0-1.8%, Mn: 1.0% 최대
팽창 강도	303~414 MPa
수익성 (0.2%)	~110~135 MPa
길쭉함	30~42%
밀도	~8.94g/cm3
부식율	해수에서 ≤0.003 mm/a

3적용 / 사용

이 90 ° LR 팔꿈치 요구 해수 및 부식 유체 시스템에 이상적입니다:

해양 및 조선: 바닷물 냉각 시스템, 화재 물 시스템, 배last 라인, 배지 시스템
해상 석유 및 가스: 생산 플랫폼, 수중 파이프 라인, FPSO 단위
소금 해제 공장: 바닷물 흡수, 역오스모스 공급 라인, 소금물 배출
전력 생산: 콘덴서 냉각 시스템, 순환 물 파이프
화학 가공부식성 유체 처리 시스템

4장점

우수한 부식 저항성: 해수, 뚫림, 균열성, 스트레스성 경식성 등에 대한 특별한 저항성; 사용시간에 따라 개선되는 보호 산화물 필름을 형성한다
생물 오염 저항성: 자연적으로 해양 생물학적 성장에 저항; 구리 이온 방출은 유기체의 정착을 늦추고
비용 효율성: 낮은 니켈 함유량은 C71500에 비해 상당한 재료 비용 절감을 제공합니다.
우수한 용접성: 용접 도중 단계 변환이 없습니다. 부식 저항성을 유지합니다.
긴 반지름 설계: R=1.5D는 원활한 흐름과 저조된 난류를 보장합니다.

5기능

90 ° LR 팔꿈치는 흐름 저항과 격변을 줄이는 긴 반지름 설계 덕분에 최소한의 압력 하락으로 파이프 시스템 내의 유체 흐름 방향을 90도 변경.

6설치 지침.

준비: 기름, 지방 및 산화 를 제거 하기 위해 승인 된 용매 를 사용하여 파이프 끝 및 팔꿈치 용접 부위를 철저 히 제거 하고 청소 한다..
가장자리 준비: 벽 두께 ≥3mm의 경우, 60~75° 각을 포함한 V 굴곡을 준비합니다..
정렬: 연결 파이프와 정확하게 팔꿈치를 정렬; 턱 용접은 최소화되고 철저하게 청소해야합니다.
용접: TIG (GTAW) 프로세스를 사용하여ERCuNi 필러 와이어(AWS A5.7) 보호: 100% 순수한 아르곤배후 정화 필요산화를 방지하기 위해 뿌리 통과. 짧은 활 길이를 유지 하 고 스트링 거미 기술을 사용.
용접 후: 용접이 완료된 후 가스의 흐름을 허용합니다. 용접 후 열처리가 필요하지 않습니다..

7주의 사항

청결성: 강철보다 더 높은 수준의 청결을 요구합니다. 특수 스테인레스 스틸 도구를 사용하십시오.
온도 조절: 중간 온도는 120°C를 초과해서는 안 됩니다. 추운/습기 조건에서 ~ 25°C까지 미리 가열합니다.
크레이터 민감도: 크레이터 균열을 방지하기 위해 하향 장치를 사용 하 여, 정지에서 전류를 종료
질소가 없습니다.: 백파리 가스로 사용해서는 안 됩니다.

8운송 및 배달

표준 배송 시간:10~100일주문량과 사양에 따라.

9지불 조건

일반적인 국제 방법에는T/T (전자 송금)그리고L/C 현장 (신용서) .

10포장

제품들은 안전하게 포장되어 있습니다.접착판 케이스또는나무 상자안전한 운송을 보장하기 위해.

11판매 후 / 반환 및 보증 정책

모든 제품은 배송 전에 100% 엄격한 품질 검사를 받습니다.
품질 문제가 발생하면 원래 포장지를 유지하고 관련 사진 또는 제3자 검사 보고서를 제공하십시오.
특정 반환, 교환 및 보증 조건은 최종 판매 계약 계약에 적용됩니다.

FAQ

1거래 회사나 제조사인가요?
우리는 제조업체입니다. 인증서를 볼 수 있습니다.
2배송시간은 얼마인가요?
일반적으로 상품이 재고에 있는 경우 5-10일입니다. 또는 상품이 재고에 없는 경우 15-20일입니다. 양에 따라입니다.
3샘플 제공하시나요? 무료인가요?
예, 우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
4지불 조건은 뭐죠?
지불 <=1000USD, 100% 사전. 지불>=1000USD, 50% T/T 사전, 출하 전에 잔액.
