탄소 스틸 90° 강화 패드 또는 RePAD 또는 RF 패드 파이프 가닥 6'' SCH40
제품 상세 정보
| 제품명 | 강화 패드 90 ° | 크기 | 8''x6'' |
|---|---|---|---|
| 재료 | 탄소강 | 기준 | ASME B 31.3 |
| 용법 | 연결 | 강화 방법 | 강화패드, 단일강화 및 강화안장 |
| 강조하다 | 탄소 강철 RF 패드 파이프 가닥,90° 강화판 SCH40,보증이 있는 맞대기 용접 피팅 |
||
제품 설명
탄소 스틸 90° 강화 패드 또는 RePAD 또는 RF 패드 파이프 가닥 6'' SCH40
강화 PAD란 뭐죠?

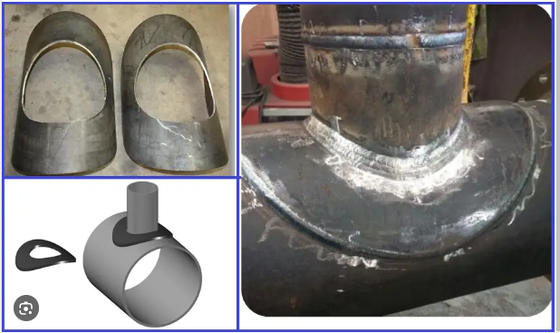

강화 패드 또는 RePAD 또는 RF 패드 (그림 1) 는 가지의 둥근 도넛 모양의 패드입니다
관절에 강도를 더하기 위해 관절. 그것은 곡선에 맞게 구부러진 둥근 금속 세척기와 비슷합니다.
파이프.
파이프 크기가 커짐에 따라, 가닥 연결 픽팅의 비용은 증가합니다.
표준 조각으로 제공됩니다. 그래서, 그것은 헤더에 구멍을 깎고 용접에 의해 티를 제조하는 표준 방법입니다
하지만 직선 파이프가 구멍을 뚫는 부분은
그래서 압력을 처리하고 그 지역의 스트레스 농도를 줄이기 위해 두께는 지역적으로 증가합니다
증강 패드 또는 RF 패드 형태로. 비슷한 상황은 압력 배 노즐 연결에 발생합니다.
장비 노즐의 압력 및 부하 운반 능력, RF 패드는 용접됩니다. 이러한 강화 패드는
파이프에 대한 추가 강도와 용량
| 소재 | 탄소강, 스테인레스강, 합금강, 듀플렉스 스테인레스강, 니켈 합금강 |
| 탄소 강철 | ASTM A234 WPB, WPC |
| 스테인리스 스틸 | 304/SUS304/UNS S30400/1.4301 304L/UNS S30403/1.4306; 304H/UNS S30409/1.4948; 309S/UNS S30908/1.4833 309H/UNS S30909 310S/UNS S31008/1.4845; 310H/UNS S31009 316/UNS S31600/1.4401; 316Ti/UNS S31635/1.4571; 316H/UNS S31609/1.4436; 316L/UNS S31603/1.4404; 316LN/UNS S31653; 317/UNS S31700 317L/UNS S31703/1.4438; 321/UNS S32100/1.4541; 321H/UNS S32109 347/UNS S34700/1.4550; 347H/UNS S34709/1.4912; 348/UNS S34800 |
| 금속 | ASTM A234,WP1,WP12 CL1,WP12 CL2,WP11 CL1,WP11 CL2,WP11 CL3,WP22 CL1,WP22 CL3,WP24,WP5 CL1,WP5 CL3,WP9 CL1,WP9 CL3,WPR,WP91,WP911,WP92, ASTM A860 WPHY42/WPHY52/WPHY60/WPHY65; ASTM A420 WPL3/WPL6/WPL9; |
| 듀플렉스 스틸 | ASTM A182 F51/S31803/1.4462; ASTM A182 F53/S2507/S32750/1.4401; ASTM A182 F55/S32760/1.4501/Zeron 100; 2205/F60/S32205 ASTM A182 F44/S31254/254SMO/1.4547; 17-4PH/S17400/1.4542/SUS630/AISI630 F904L/NO8904/1.4539; 725LN/310MoLN/S31050/1.4466 253MA/S30815/1.4835; |
| 니켈 합금 강철 | 금속 200/닉스 200/NO2200/2.4066/ASTM B366 WPN; 합금 201/닉스 201/NO2201/2.4068/ASTM B366 WPNL 금속 400/모넬 400/NO4400/NS111/2.4360/ASTM B366 WPNC 합금 K-500/Monel K-500/NO5500/2.475; 합금 600/인코넬 600/NO6600/NS333/2.4816; 합금 601/인코넬 601/NO6001/2.4851; 합금 625/인코넬 625/NO6625/NS336/2.4856; 합금 718/인코넬 718/NO7718/GH169/GH4169/2.4668; 합금 800/인코로이 800/NO8800/1.4876; 합금 800H/인코로이 800H/NO8810/1.4958; 합금 800HT/인코로이 800HT/NO8811/1.4959; 합금 825/인코로이 825/NO8825/2.4858/NS142; 합금 925/인코로이 925/NO9925 하스텔로이 C/연금 C/NO6003/2.4869/NS333 합금 C-276/Hastelloy C-276/N10276/2.4819; 합금 C-4/Hastelloy C-4/NO6455/NS335/2.4610; 합금 C-22/Hastelloy C-22/NO6022/2.4602; 합금 C-2000/Hastelloy C-2000/NO6200/2.4675; 합금 B/Hastelloy B/NS321/N10001; 합금 B-2/Hastelloy B-2/N10665/NS322/2.4617; 합금 B-3/Hastelloy B-3/N10675/2.4600; 합금 X/Hastelloy X/NO6002/2.4665; 합금 G-30/Hastelloy G-30/NO6030/2.4603; 합금 X-750/인코넬 X-750/NO7750/GH145/2.4669; 합금 20/차펜터 20Cb3/NO8020/NS312/2.4660; 합금 31/NO8031/1.4562; 합금 901/NO9901/1.4898; 인콜로이 25-6Mo/NO8926/1.4529/인콜로이 926/연금 926; 인코넬 783/UNS R30783 NAS 254NM/NO8367 모넬 30C 니모닉 80A/니켈 합금 80a/UNS N07080/NA20/2.4631/2.4952 니모닉 263/NO7263 니모닉 90/UNS NO7090 인콜로이 907/GH907 니트로닉 60/연금 218/UNS S21800 |
| 패키지 | 목재 케이스, 팔렛, 나일론 가방 또는 고객의 요구에 따라 |
| MOQ | 1pcs |
| 배달 시간 | 양에 따라 10~100일 |
| 지불 조건 | T/T 또는 웨스턴 유니온 또는 LC |
| 운송물 | FOB 천진/상하이, CFR, CIF 등 |
| 적용 | 석유/에너지/화학/건설/가스/금속/선조선 등 |
| 언급 | 다른 자료와 도면도 있습니다. |
| 저희와 연락해 주시기 바랍니다. | |
왜 강화 패드가 필요해?
RePAD 또는 RF 패드는 구성 요소 및 / 또는 노즐을 강화하기 위해 구성 요소에 대한 지방 두께를 증가시키는 것으로 사용되는 판입니다.
높은 스트레스 구역에서. 그들은 그들이 용접 된 파이프 헤더와 같은 크기와 재료로 만들어집니다.
파이프 또는 압력 용기, 구멍은 노즐 또는 가지 교차의 형태로 만들어지고 따라서 모 파이프 / 용기
그래서, 이 약점을 보강 패드로 보완하는 것이 분명합니다.
파이프 가닥 연결이나 압력 용기 노즐을 강화하기 때문에 장애 가능성을 줄입니다.
PAD 강화 용도
1일반적으로 강화 패드는 라인 목록에 따라 필요한 경우 또는 필요한 경우 스터브 및 스터브 지부 연결에 사용됩니다
파이프 재료 사양의 분기 차트에 따라. 강화 패드를 사용하여 전체 강화가 필요하지 않습니다.
헤더 파이프, 제304조3ASME B 31.3의.3는 어떤 용접 파이프 가닥 연결이 필요한지 확인하는 방정식을 제공합니다.
강화.
2지원 trunnions 파이프 스트레스 엔지니어에 의해 지정 된 경우 강화와 함께 제공됩니다.
trunnion의 운반 능력을 초과, 강화 패드는 부모 파이프와 trunnion 접합에서 웰딩
그것은 부담을 수행 할 수있는 능력입니다. 그러나 코너에서 trunnions에 강화가 표준으로 제안되지 않습니다
그래서 가능한 한 최대한 피해야 합니다. 강화 요구 사항은 구체적으로 언급되어야 합니다.
건설 팀에 전달하기 위한 동위계획에
3장비 노즐 연결은 일반적으로 노즐이 파이프 사이드에서 더 많은 부하와 모멘트를 운반 할 수 있도록 강화됩니다.
4때때로, 강화 패드는 신발 또는 사드 지원과 부모 파이프의 두께가 작을 때 부모 파이프 사이에 제공됩니다.
필요 이상입니다.

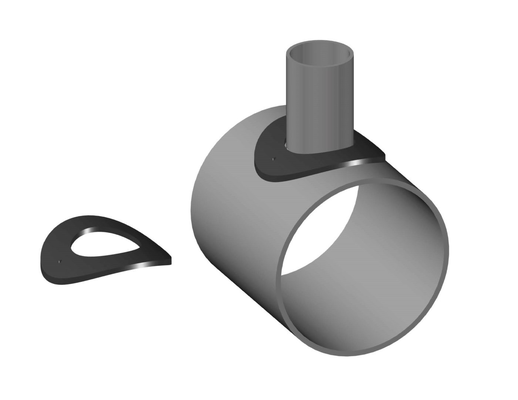

그림 1: 전형적인 강화 PAD
RF PAD의 설계 특징
일반적으로 엔지니어링 회사에서 강화 패드 두께로 사용되는 최대 두께는 모 파이프 두께의 1.5 배입니다.
기본 파이프와 같은 두께를 사용하는 것이 표준 관행입니다.
강화 재료는 원본 파이프와 분기 파이프 재료와 호환되어야 합니다. 일반적으로 헤더 파이프와 동일한 재료
RF 패드로 사용되죠.
제328조5.4ASME B31.3의 g는 강화 패드와 샐러드가 그들이있는 부분과 잘 맞아야한다고 언급합니다.
부착된
각 패드 또는 샐러드의 옆구리 (반구에 있는 것이 아니라) 에 펌프 구멍이 설치되어 가닥 사이의 용접에 누출이 나타나야 합니다.
일반적으로 2 개의 환기 구멍이 제공되며 밀폐되어야합니다.
RF 패드의 내부에 물의 흐름을 제한하기 위해 마스틱 또는 실리콘 젤로.
통풍 구멍의 정상적인 크기는 6mm입니다. 강화 패드가 여러 파이프 절단으로 만들어지면,
각 조각.
패드 또는 샐러드는 하나의 조각 이상으로 만들어질 수 있습니다. 만약 그 조각들 사이의 결합이 패드 또는 샐러드의 기본 금속과 동등한 강도를 갖는다면,
그리고 각 조각에 환기 구멍이 있는지
도면에서 강화 패드 기호
그림 2는 파이프 도면에서 사용되는 일반적인 RF 패드 기호를 보여줍니다.
그림 2: PAD 기호 강화
강화 패드는 철강판에서 잘라낸 반지이며, 중앙에 갈래 연결의 외부 지름에 해당하는 구멍이 있습니다.
가닥 파이프가 헤더에 용접되기 전에 가닥 파이프에 슬라이드됩니다. 가닥이 헤더에 용접되면
강화 패드는 용접 연결을 덮기 위해 가지 아래로 슬라이드됩니다. 강화 패드는 가지와 두 가지 모두에 용접됩니다.
헤더
