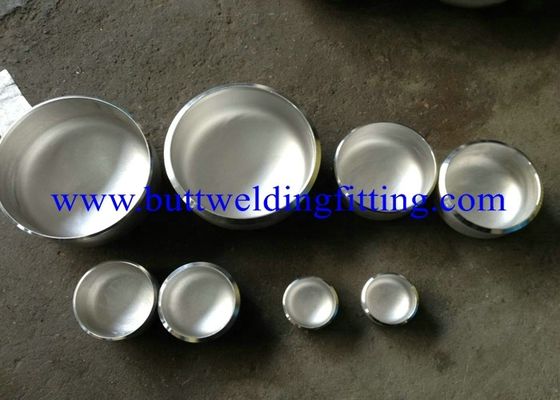

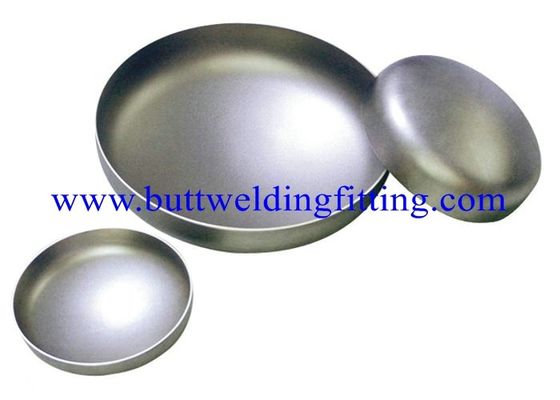

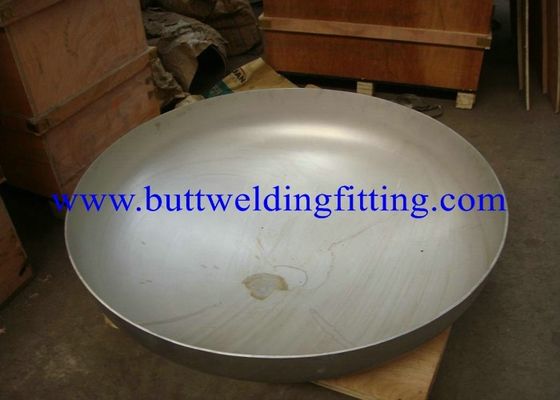

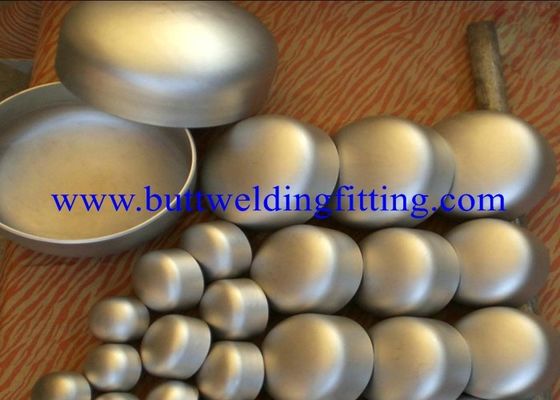

고강도 부식 방지 SS 파이프 캡 ASME B16.9 이음매 없는 엔드 클로저
제품 상세 정보
| 제품명 | 고강도 부식 방지 SS 파이프 캡 ASME B16.9 이음매 없는 엔드 클로저 | 표면 | 모로 / 사틴 |
|---|---|---|---|
| 압력 클래스 | 3000, 6000, 9000 | 스레드 | 예 |
| 제조공정 | 푸시, 프레스, 포지, 캐스트 등 | 헤드 코드 | 원 |
| 사용된 | 공기 배출구 | 제품 | 파이프 캡 |
| 크기 | 1/2 ''~ 48 ''(Seamless); 16 ''~ 72 ''(용접) | 두께 | 일반 0.2mm, 두껍게 0.4mm |
| 열처리 | 단련하, 부드러워지는 것 정상화하기 | 사용 영역 | 물, 석유, 가스 |
| 강철 등급 | 스테인리스 스틸 304/316L,X5CrNi18-20 | 유형 | 맞대기 용접 / 나사산 / 소켓 용접 |
| 포장 | 비닐 봉투, 판지, 나무로 되는 케이스 | 연결 | 용접 / 스레드 |
제품 설명
고강도 내식성 스테인리스강 파이프 캡 ASME B16.9 심리스 엔드 클로저
1. 제품 설명
스테인리스강 파이프 캡은 광범위한 작동 조건에서 배관 시스템을 마감하도록 설계된 견고한 엔드 클로저 부품입니다. 주로 오스테나이트계 또는 듀플렉스 스테인리스강으로 제작되며, 심리스 구조(DN600 이하 사이즈) 또는 용접판 구조(더 큰 직경)를 사용합니다. 성형 공정은 열간 스탬핑, 냉간 프레스 또는 로터리 단조를 포함하여 원통형 본체와 돔형 끝단 사이에 심리스한 전환을 달성합니다. 제품은 최대의 내식성과 최적의 기계적 특성을 보장하기 위해 용액 어닐링 및 퀜칭 상태(오스테나이트계 등급)로 공급됩니다. 맞대기 용접 끝단은 정밀 연마된 베벨로 공급되며, 나사산 끝단은 완벽한 장착을 위해 게이지 검사됩니다. 모든 캡은 레이저 측정 장비를 사용하여 치수 검증을 거쳐 연결되는 파이프 및 피팅과 완벽하게 호환되도록 합니다.
2. 제품 적용 분야
-
석유화학 분해기, 수소 개질기, 암모니아 합성 플랜트 등 높은 무결성이 필수적인 중요 공정 라인극저온 서비스 (LNG 터미널, 액체 산소/질소 저장) - 304/316 등급 사용, -196°C에서 샤르피 충격 시험 검증
-
발전 (원자력 보조 시스템 포함)의 고순도 물 및 증기 시스템 - 염화물 및 용존 산소 제어가 필수적인 곳위생 처리 (맥주 양조장, 유제품, 주스, 제약 충전 라인) - 생물막 형성을 방지하기 위해 전기 연마된 내부 표면 필요
-
해양 및 해상 플랫폼 - 해수 냉각, 밸러스트, 소화수 주 배관용, 듀플렉스 등급을 사용하여 공식 및 틈새 부식 방지건축 서비스 - HVAC 냉각수, 온수 환수, 소화 스프링클러 라이저 - 테스트 지점 및 배수 지점의 영구 마감용
-
임시 작업장 사용 - 다층 스풀 제작 및 핫 딥 아연 도금 또는 코팅 작업 중 파이프 끝단의 견고한 보호용3. 제품 장점
-
피로 하중 하에서의 작동 신뢰성 - 부드러운 내부 윤곽은 날카로운 모서리를 제거하여 응력 집중 계수를 줄이고 주기적인 압력 서비스에서 수명을 연장합니다.재사용 시 최소한의 유량 제한 - 용접된 평판과 달리, 윤곽이 잡힌 캡은 절단하여 재용접(적절한 준비 후)하여 임시 바이패스 배열에 사용할 수 있습니다.
-
표준 용접 절차와의 완벽한 호환성 - 탄소 당량 및 페라이트 수치를 제어하여 뜨거운 균열을 방지하고 성공적인 용접 자격(PQR/WPQ)을 보장합니다.내식성 여유 내장 - 요청 시 벽 두께에 1.0~3.0mm의 추가 내식성 여유를 제공하여 산성 서비스(습한 H₂S) 환경에서 수명을 연장합니다.
-
나사산 유형은 건식 밀봉 기능 제공 - NPT 나사산은 추가 개스킷 없이 테이퍼 밀봉을 제공하여 소구경 계측기 연결에 이상적입니다.재고 복잡성 감소 - 표준화된 스케줄(SCH10S ~ SCH80S)은 일반적인 파이프 벽 두께와 일치하여 재고 관리 단위를 줄입니다.
경량화 가능성 - 비압력 응용 분야의 경우, 얇은 벽 캡(SCH5S)은 기계적 보호를 손상시키지 않으면서 상당한 무게 절감을 제공합니다.
-
4. 주요 사양
-
매개변수세부 정보 / 사용 가능 범위
-
재질 등급TP304, TP304L, TP316, TP316L, TP321, TP310S, TP347H, S31803 (듀플렉스 2205), S32750 (슈퍼 듀플렉스), 904L, N08904; 동등한 UNS 및 DIN 명칭도 포함됩니다.
-
공칭 사이즈DN15 ~ DN1200 (1/2" ~ 48"). 심리스 캡은 DN600까지, 용접 캡은 DN50 ~ DN1200까지 가능합니다.
-
벽 두께 스케줄SCH5S, SCH10S, SCH20, SCH30, SCH40S, SCH80S, SCH100, SCH120, SCH140, SCH160, XS, XXS.
-
끝단 연결 유형맞대기 용접 끝단 (BW) - ASME B16.25에 따른 베벨 끝단; 소켓 용접 끝단 (SW) - ASME B16.11에 따름; 나사산 끝단 (NPT 또는 BSPT) - ASME B1.20.1에 따름.
-
설계 / 제조 표준ASME B16.9 (맞대기 용접 캡), ASME B16.11 (소켓 용접 및 나사산 캡), MSS SP-43 (경량 스테인리스강 맞대기 용접 캡), EN 10253-3/4, JIS B2311/B2312. 재질 표준: ASTM A403, A182, A240.
압력/온도 등급
나사산/소켓 용접: Class 150, 300, 600 (최대 600 psi @ 100°F, 고온에서는 등급 하향). 맞대기 용접: 연결된 파이프 스케줄 및 재질과 일치하는 등급, 일반적으로 Class 2500까지 (요청 시).작동 온도 범위
| -196°C ~ +650°C (등급에 따라 다름 - 예: 316L은 최대 425°C, 310S는 산화 저항을 위해 최대 1000°C). | 표면 거칠기 (위생용) |
| Ra ≤ 0.8 μm (전기 연마 옵션). | 비파괴 검사 (NDT) |
| 수압 시험 (나사산 유형 100%), 염료 침투 검사, 방사선 또는 초음파 검사 - 고객 사양에 따라 가능. | 마킹 |
| MSS SP-25에 따름: 사이즈, 스케줄, 재질, 열 번호, 제조업체 상표. | 포장 |
| 목재 상자 또는 강철 팔레트, 운송 중 나사산/베벨 손상을 방지하는 끝단 보호대 포함. | FAQ |
| 1. 귀사는 무역 회사입니까, 아니면 제조업체입니까? 저희는 제조업체입니다. 인증서를 확인하실 수 있습니다. | 2. 배송 시간은 얼마나 걸립니까? 일반적으로 상품이 재고에 있으면 5-10일입니다. 재고가 없으면 15-20일이며, 수량에 따라 달라집니다. |
| 3. 샘플을 제공합니까? 무료입니까, 아니면 추가 요금입니까? 네, 샘플을 무료로 제공할 수 있지만 운송 비용은 부담해야 합니다. | 4. 지불 조건은 무엇입니까? 결제 |
| =1000USD, 50% T/T 선불, 선적 전 잔금. | |
