이름: | 빗장걸린 Tee | 재료: | Uns S31803 |
---|---|---|---|
표준: | ASTM A815 | 사이즈: | DN200 |
두께: | SCH40S | MOQ: | 1 PC |
하이 라이트: | 빗장걸린 스테인레스 강 Tee,DN200 스테인레스 강 Tee,맞대기 용접 빗장걸린 T자관 |

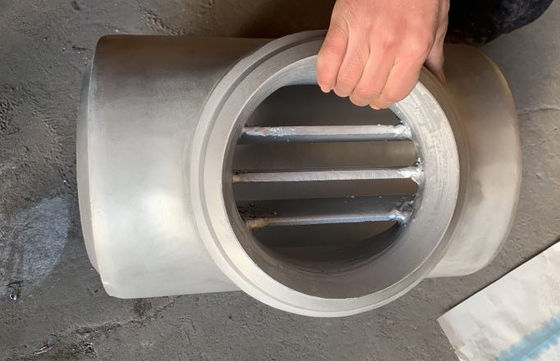

빗장걸린 TEE ASTM A815 WP UNS S31803 DN200 SCH40S
오스테나이트계 스테인리스 강을 위한 벽 두께 4 밀리미터 또는 페라이트계스텐레스강을 위한 5 밀리미터를 초과하면서, 모든 맞대기 용접 맞춤의 끝은 비스듬히 잘립니다. 실제 벽 두께에 따른 사각의 모양. 이 베벨된 끝은 버트 접합을 만들 수 있을 필요가 있습니다.
용접 비스듬한 acc.to ASME / ANSI B16.9와 ASME / ANSI B16.28

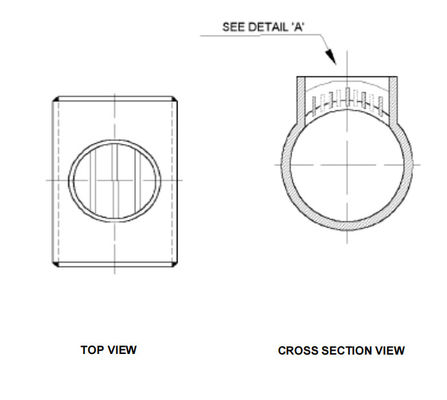

빗장걸린 티에 대한 설계 고려 사항
빗장걸린 티는 거기가 피깅에 대한 요구조건이 있을 때 사용될 것입니다. 그러므로, 그것의 적용의 다수는 송유관에서 또는 해저 현장에서 발견될 수 있습니다.
더 브랜치에 내부로 용접된 막대판은 교체 방향으로부터 돼지를 회피하는 것 이거나, 분지 배출구에 움직이지 못하게 됩니다.
막대판의 디자인은 충분한 양, 두께에 있어야 하고 더 브랜치를 통해 흐르기로 되어 있는 유동에 영향을 미치지 못하여 주 관을 통하여, 그리고 동시에 운영하기 위해 돼지를 위한 평활도를 보증하기 위해 적당히 간격을 둡니다. 정상 관행은 유도된 바 뒤에 있는 분기 관로에 생긴 개방이 메인 배관 부분의 기껏해야 40%이라는 것을 보증하는 것입니다.
브랜치 연결에서 바의 크기는 흐름이 제한하지 않도록 충분히 작지만 흐름에서의 압력을 유지하는데 충분하여야 합니다.
평활도를 보증하기 위해, 막대판은 더 브랜치 만곡에게 어울리기 위해 그라인드여야 합니다. 어떠한 예리한 가장자리, 튕기는 소리와 가시는 제거되도록 요구됩니다. 피깅 절차의 이 평활도는 손상에게서 돼지의 센서를 보호하도록 중요합니다.
위쪽에 DEP 31.40.10.13-일반정보 형태 4의 껍데기를 벗기는 것을 참조하세요 ; 막대판의 양은 2 (2) 부분으로 시작하고, 더 브랜치 증가의 ID로서 증가합니다.
막대판은 이상적으로 똑같이 간격을 둘 것입니다.
더 크을 위해 티에서 시작하시오 (14 인치와 위에서 말하 분류하 ) 그러면 돼지에 의해 히트를 얻을 때 다리가 바 강성을 지원하기 위해 중앙에 도금처리한다는 것 일 것입니다.
막대판의 재료는 일반적으로 똑같은 것 용접성에 쓸 티 재료로 이용했습니다.
표준 관례는 직접적으로 고응력에 가이드 바의 구축 목의 농화역을 용접하기를 회피하는 것입니다. 바 단부는 더 브랜치에 적합하기 위해 기계화되어야 합니다.
기반 금속 위의 용접 수리는 금지됩니다.
매개 변수 | Tee | 빗장걸린 Tee |
정의 | 표준 파이프 맞춤 | 배관 성분의 특별 유형 |
제작 | 일반적으로 구축 또는 위조에 의해 | 대부분 제조됩니다 |
사용 | 양쪽 배관과 파이프라인 공학에 사용했습니다 | 피그 발사기 / 수신기 근처에 있는 파이프라인 공학에 사용했습니다 |
설계 코드 / 표준 | ASME 비 16.9/MSS SP 75 | 샐 DEP 31.40.10.13-일반정보 또는 ISO 15590-2 |
생산량 | 대량으로 대규모 | 선택하는 소량 (만들어진 관습) |
비용 | 더 노력하지 않고 | 정상적 Tee 보다 더 비쌉니다 |
꼰 TEE 재료와 등급 :
스테인레스 강 빗장걸린 TEE :
ASTM A403 WP 304/ 304L/ 304H/ 316/ 316L/ 317/ 317L/ 321/ 310/ 347/ 904L
탄소강 빗장걸린 TEE :
ASTM A234 WPB / A420 WPL3/ A420 WPL6/ MSS-SP-75 WPHY 42/46/52/56/60/65/70
합금 강 빗장걸린 TEE :
ASTM A234 WP1/ WP5/ WP9/ WP11/ WP22/ WP91
니켈 합금 빗장걸린 TEE :
ASTM / ASME 투루 336 UNS 2200 (니켈 200), UNS 2201 (니켈 201), UNS 4400 (모넬 400), UNS 8020 (불순물 20 / 20 CB 3, UNS 8825 인코넬 (825), UNS 6600 (인코넬 600), UNS 6601 (인코넬 601), UNS 6625 (인코넬 625), UNS 10276 (하스텔로이 C 276)
이중 통신과 최고 듀플렉스강 빗장걸린 TEE :
ASTM A815, ASME SA815 UNS 어떤 S31803, S32205. 베르크스트오프 1.4462 번
타입 | ANSI B16.9 ASTM A403 WP316L 똑같은 Tee |
사이즈 | 이음새가 없는 1/2 내지 48은 72에 용접했습니다 " |
벽 두께 | Sch5S-Sch160, XS, XXS |
표준 | ANSI, ASTM, DIN, JIS, BS, ISO, GB, SH, 앤드 HG 기타 등등 |
재료 |
스테인레스 강 : ASTM A403 WP304, 304L, 310, 316, 316L, 기타 등등 탄소강 : ASTM A234 WPB, WPC ASTM A105 WPHY 42, 기타 등등 합금 강 : ASTM A234 WP1, 기타 등등 저온 : ASTM A420 워드 프로세서 랭귀지 1, 기타 등등 두 부분으로 되고 최고 듀플렉스강 : ASTM A815 UNS S31803/S32205/S32750/S32760/S32550 |
표면 처리 | 회전사연마, 샌드 브라스팅, 산성 제거. |
포장 | 나무 상자, 팔레트 또는 고객들의 요구조건으로서 |
애플리케이션 |
석유, 화학, 전력, 가스, 야금학, 조선, 건설, 등 |
