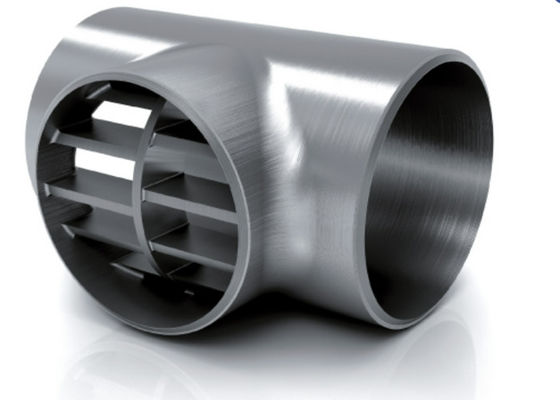

SCH80S에) Ｘ DN300 (12에) 빗장걸린 TEE ASTM A815 WP UNS S31803 DN300 (12

SCH80S에) Ｘ DN300 (12에) 빗장걸린 TEE ASTM A815 WP UNS S31803 DN300 (12

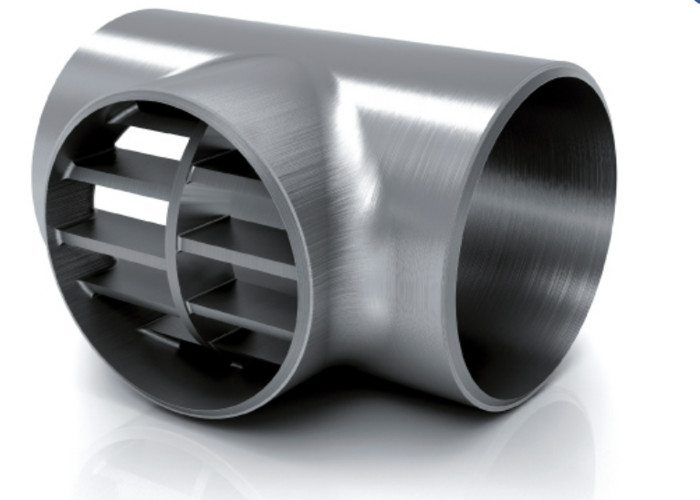

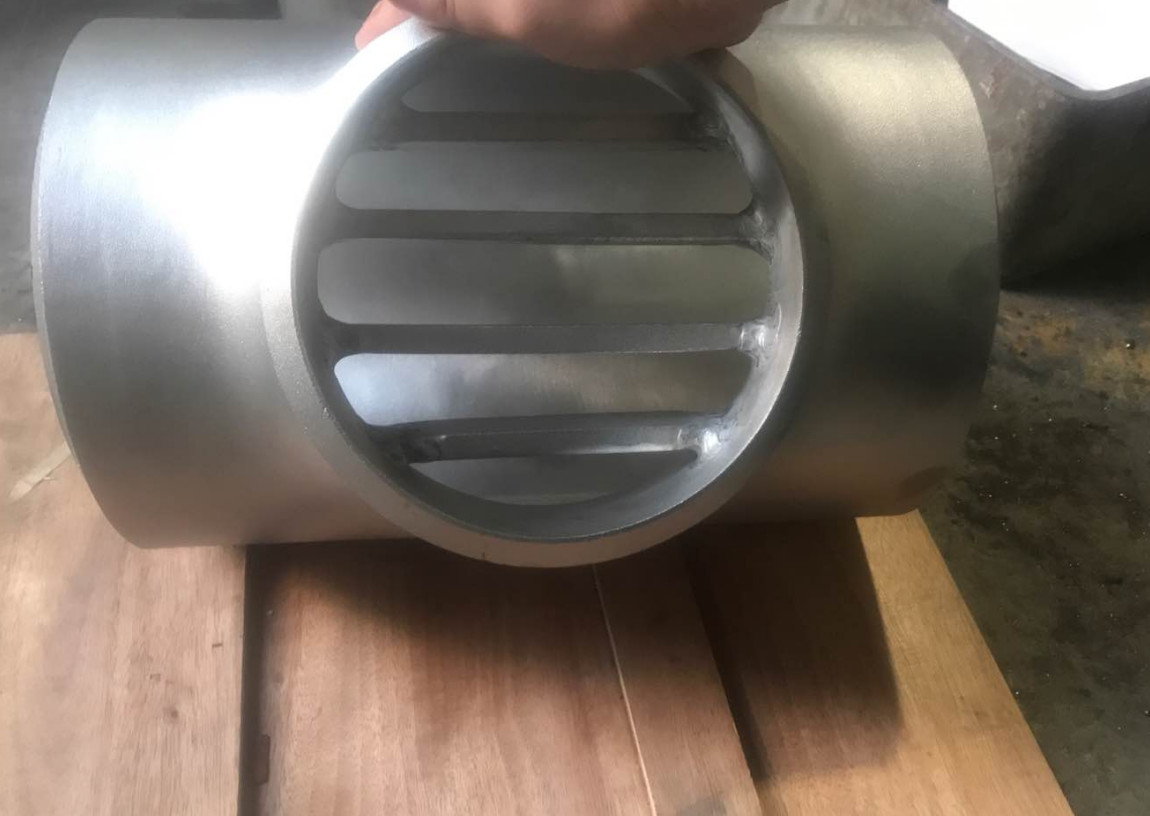

빗장걸린 티는 티이거나 가지와 어떠한 맞춤도 낳고, 돼지가 브랜치 연결을 따라 흘러 내려가는 것을 예방하여 내부로 용접된 제한 바를 가지고 있는 파이프라인에 사용했습니다.

빗장걸린 티에 대한 설계 고려 사항

빗장걸린 티는 거기가 피깅에 대한 요구조건이 있을 때 사용될 것입니다. 그러므로, 그것의 적용의 다수는 송유관에서 또는 해저 현장에서 발견될 수 있습니다.

더 브랜치에 내부로 용접된 막대판은 교체 방향으로부터 돼지를 회피하는 것 이거나, 분지 배출구에 움직이지 못하게 됩니다.

막대판의 디자인은 충분한 양, 두께에 있어야 하고 더 브랜치를 통해 흐르기로 되어 있는 유동에 영향을 미치지 못하여 주 관을 통하여, 그리고 동시에 운영하기 위해 돼지를 위해 평활도를 보증하기 위해 적당히 간격을 둡니다. 정상 관행은 유도된 바 뒤에 있는 분기 관로에 생긴 개방이 메인 배관 부분의 기껏해야 40%이라는 것을 보증하는 것입니다.

브랜치 연결에서 바의 크기는 흐름이 제한하지 않도록 충분히 작지만 흐름에서의 압력을 유지하는데 충분하여야 합니다.

평활도를 보증하기 위해, 막대판은 더 브랜치 만곡에게 어울리기 위해 그라인드여야 합니다. 어떠한 예리한 가장자리, 튕기는 소리와 가시는 제거되도록 요구됩니다. 피깅 절차의 이 평활도는 손상에게서 돼지의 센서를 보호하도록 중요합니다.

위쪽에 DEP 31.40.10.13-일반정보 형태 4의 껍데기를 벗기는 것을 참조하세요 ; 막대판의 양은 2 (2) 부분으로 시작하고, 더 브랜치 증가의 ID로서 증가합니다.

막대판은 이상적으로 똑같이 간격을 둘 것입니다.

더 크을 위해 티에서 시작하시오 (14 인치와 위에서 말하 분류하 ) 그러면 돼지에 의해 히트를 얻을 때 다리가 바 강성을 지원하기 위해 중앙에 도금처리한다는 것 일 것입니다.

막대판의 재료는 일반적으로 똑같은 것 용접성에 쓸 티 재료로 이용했습니다.

표준 관례는 직접적으로 고응력에 가이드 바의 구축 목의 농화역을 용접하기를 회피하는 것입니다. 바 단부는 더 브랜치에 적합하기 위해 기계화되어야 합니다.

기반 금속 위의 용접 수리는 금지됩니다.
