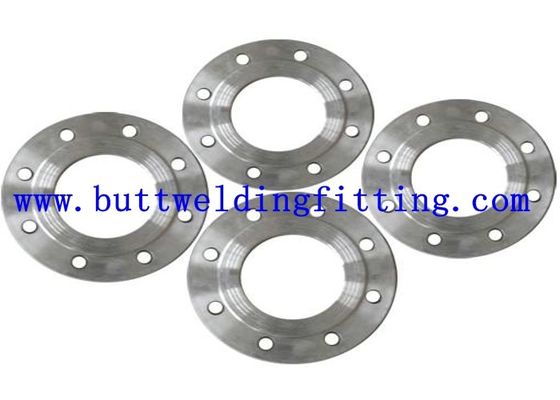

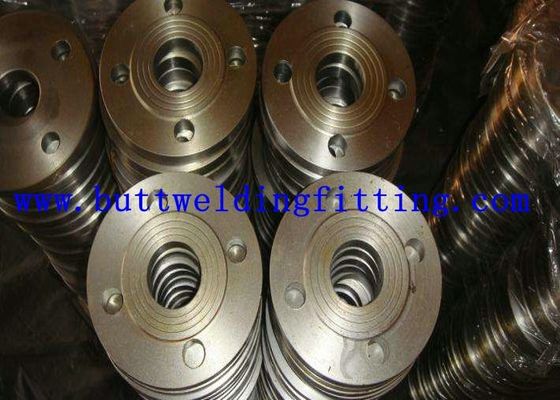

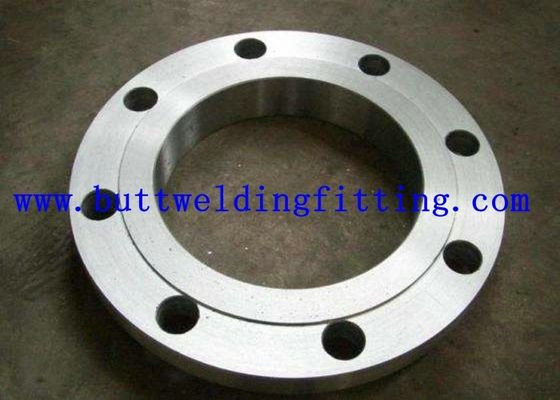

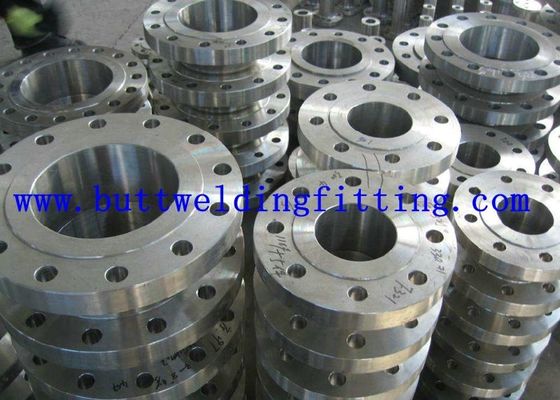

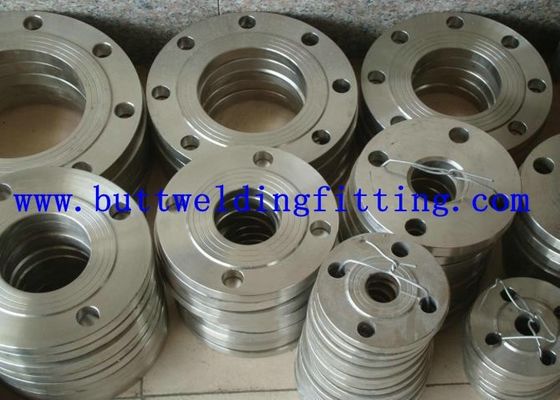

EN 1092-1 유형 01 판 FLANG 맞댄 용접 플랜지 PN6 PN10 PN16 PN25 PN40

EN 1092-1 TYPE 01 PLATE FLANG Butt Weld Flanges PN6 PN10 PN16 PN25 PN40

기본 정보

원래 장소:	중국
브랜드 이름:	TOBO
인증:	SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
모델 번호:	En1092-1

최소 주문 수량:	1PC
가격:	US $ 10 - 100 / Kilogram
포장 세부 사항:	강철 밴드에 의해 또는 클라이언트의 필요조건에 의하여 묶이는 항해에 적당한 나무로 되는 상자 또는 깔판
배달 시간:	T/T LC에 의하여 30% 선금을 받기 후에 30 일
지불 조건:	L / C, T / T, 웨스턴 유니온
공급 능력:	50 메트릭 톤/톤 달 당

최고의 가격 지금 연락

타입:	플레이트 플랜지	OD:	9.5 219 밀리미터에
클래스 등급:	150#~2500#	면함:	RF(올려진 면), FF(평면), RTJ(링형 조인트), RJ(링 조인트 면) TG(혀 및 홈 면), MFM(남녀 면)
제조공정:	푸시, 프레스, 포지, 캐스트 등	포장:	나무 케이스, 팔레트, 나일론 가방 또는 고객의 요구 사항에 따라
MOQ:	1PCS	배달 시간:	수량에 따라 10-100일
지불 기간:	L/C,T/T	출하:	FOB 천진/상해, CFR, CIF 등
애플리케이션:	파이프라인 및 밸브 연결	표면 처리:	절임,2B,4호,BA, 헤어라인,거울
강조하다:	위조 플랜지와 이음쇠 , 맞댄 용접 플랜지

EN 1092-1 유형 01 판 FLANG PN6, PN10, PN16, PN25, PN40

명세

크기:

당신이 요구했다시피 계획 DN 또는

물자:

스테인리스

기준:

ASTM, ASME, DIN, EN, BS, ISO, JIS, GB 등

원래 장소:

상해, 중국 (본토)

모델 번호:

위조된 플랜지

표준 비표준:

표준

제품 이름:

EN 1092-1 유형 01 판 FLANG PN6, PN10, PN16, PN25, PN40

유형:

위조된 플랜지

지상 처리:

, 2B, No.4의 바륨, 가는선, 거울 절인

기술:

ERW

신청:

신청: 모터, 건축, 기름, 약, 음식…

무역 기간:

FOB, CIF, CFR, EXW

크기 범위:

OD 9.5에서 219mm 무게 0.25mm에 3mm

MOQ:

500kg

표본:

그렇습니다, frequenter 고객을 위해 해방하십시오

포장 & 납품

포장 세부사항:

1. 나무로 되는 깔판
2. 반대로 젖은 길쌈된 부대
3. 필요에 따라

납품 세부사항:

마지막 양에 따라 7-10 일,

플랜지 차원 & 대략 질량

EN 1092-1 유형 01 PN6 판 플랜지
정격 직경	관	플랜지				나사			무게 (7,85 Kg/dm3)
정격 직경	관	d1	k	D	b	d2	실	볼트 구멍	KG
15	21,3	22,0	55	80	12	11	M10	4	0,401
20	26,9	27,5	65	90	14	11	M10	4	0,590
25	33,7	34,5	75	100	14	11	M10	4	0,716
32	42,4	43,5	90	120	16	14	M12	4	1,153
40	48,3	49,5	100	130	16	14	M12	4	1,344
50	60,3	61,5	110	140	16	14	M12	4	1,478
65	76,1	77,5	130	160	16	14	M12	4	1,850
80	88,9	90,5	150	190	18	18	M16	4	2,944
100	114,3	116,0	170	210	18	18	M16	4	3,247
125	139,7	141,5	200	240	20	18	M16	8	4,301
150	168,3	170,5	225	265	20	18	M16	8	4,741
200	219,1	221,5	280	320	22	18	M16	8	6,862
250	273,0	276,5	335	375	24	18	M16	12	8,893
300	323,9	327,5	395	440	24	22	M20	12	11,880
350	355,6	359,5	445	490	26	22	M20	12	16,788
400	406,4	411,0	495	540	28	22	M20	16	19,781
450	457,0	462,0	550	595	30	22	M20	16	24,495
500	508,0	513,5	600	645	30	22	M20	20	26,307
600	610,0	616,5	705	755	32	26	M24	20	34,702
700	711,0	714,2	810	860	40	26	M24	24	52,441
800	813,0	815,8	920	975	44	30	M27	24	71,262
900	914,0	917,4	1020년	1075년	48	30	M27	24	86,269
1000년	1016,0	1019,0	1120년	1175년	52	30	M27	28	101,340
1200년	1220,0	1224,0	1340년	1405년	60	33	M30	32	162,638
1400년	1420,0	1424,0	1560년	1630년	72	36	M33	36	257,772
1600년	1620,0	1624,0	1760년	1830년	80	36	M33	40	324,382
1. 유형 A, B1, B2 등을 직면하는 지상 끝
2. 플랜지 표하기: 로고 EN 1092-1/01 A/DN100/PN6/P245GH/열 수

EN 1092-1 유형 01 PN10 판 플랜지
정격 직경	관	플랜지				나사			무게 (7,85 Kg/dm3)
정격 직경	관	d1	k	D	b	d2	실	볼트 구멍	KG
15	21,3	22,0	55	80	12	11	M10	4	0,401
20	26,9	27,5	65	90	14	11	M10	4	0,590
25	33,7	34,5	75	100	14	11	M10	4	0,716
32	42,4	43,5	90	120	16	14	M12	4	1,153
40	48,3	49,5	100	130	16	14	M12	4	1,344
50	60,3	61,5	110	140	16	14	M12	4	1,478
65	76,1	77,5	130	160	16	14	M12	4	1,850
80	88,9	90,5	150	190	18	18	M16	4	2,944
100	114,3	116,0	170	210	18	18	M16	4	3,247
125	139,7	141,5	200	240	20	18	M16	8	4,301
150	168,3	170,5	225	265	20	18	M16	8	4,741
200	219,1	221,5	295	340	24	22	M20	8	9,244
250	273,0	276,5	350	395	26	22	M20	12	11,788
300	323,9	327,5	400	445	26	22	M20	12	13,578
350	355,6	359,5	460	505	30	22	M20	16	21,766
400	406,4	411,0	515	565	32	26	M24	16	27,436
450	457,2	462,0	565	615	36	26	M24	20	33,470
500	508,0	513,5	620	670	38	26	M24	20	40,103
600	610,0	616,5	725	780	42	30	M27	20	54,297
700	711,0	714,2	840	895	50	30	M27	24	82,777
800	813,0	815,8	950	1015년	56	33	M30	24	116,534
900	914,0	917,4	1050년	1115년	62	33	M30	28	141,425
1000년	1016,0	1019,0	1160년	1230년	70	36	M33	28	188,561
1200년	1219,0	1224,0	1380년	1455년	83	39	M36	32	290,884
1. 유형 A, B1, B2 등을 직면하는 지상 끝
2. 플랜지 표하기: 로고 EN 1092-1/01 A/DN100/PN10/P245GH/열 수

EN 1092-1 유형 01 PN16 판 플랜지
정격 직경	관	플랜지				나사			무게 (7,85 Kg/dm3)
정격 직경	관	d1	k	D	b	d2	실	볼트 구멍	KG
10	17,2년	18,0년	60	90	14	14	M12	4	0,602
15	21,3	22,0	65	95	14	14	M12	4	0,668
20	26,9	27,5	75	105	16	14	M12	4	0,933
25	33,7	34,5	85	115	16	14	M12	4	1,106
32	42,4	43,5	100	140	18	18	M16	4	1,816
40	48,3	49,5	110	150	18	18	M16	4	2,075
50	60,3	61,5	125	165	20	18	M16	4	2,723
65	76,1	77,5	145	185	20	18	M16	4	3,310
80	88,9	90,5	160	200	20	18	M16	8	3,592
100	114,3	116,0	180	220	22	18	M16	8	4,375
125	139,7	141,5	210	250	22	18	M16	8	5,394
150	168,3	170,5	240	285	24	22	M20	8	7,123
200	219,1	221,5	295	340	26	22	M20	12	9,705
250	273,0	276,5	355	405	29	26	M24	12	14,164
300	323,9	327,5	410	460	32	26	M24	12	18,928
350	355,6	359,0	470	520	35	26	M24	16	28,118
400	406,4	411,0	525	580	38	30	M27	16	35,754
450	457,0	462,0	585	640	42	30	M27	20	45,992
500	508,0	513,5	650	715	46	33	M30	20	63,832
600	610,0	616,5	770	840	55	36	M33	20	101,285
700	711,0	714,2	840	910	63	36	M33	24	111,103
800	813,0	815,8	950	1025년	74	39	M36	24	158,555
900	914,0	917,4	1050년	1125년	82	39	M36	28	192,239
1000년	1016,0	1019,0	1170년	1255년	90	42	M39	28	269,554
1. 유형 A, B1, B2 등을 직면하는 지상 끝
2. 플랜지 표하기: 로고 EN 1092-1/01 A/DN100/PN16/P245GH/열 수

EN 1092-1 유형 01 PN25 판 플랜지
정격 직경	관	플랜지				나사			무게 (7,85 Kg/dm3)
정격 직경	관	d1	k	D	b	d2	실	볼트 구멍	KG
15	21,3	22,0	65	95	14	14	M12	4	0,668
20	26,9	27,5	75	105	16	14	M12	4	0,933
25	33,7	34,5	85	115	16	14	M12	4	1,106
32	42,4	43,5	100	140	18	18	M16	4	1,816
40	48,3	49,5	110	150	18	18	M16	4	2,075
50	60,3	61,5	125	165	20	18	M16	4	2,723
65	76,1	77,5	145	185	22	18	M16	8	3,465
80	88,9	90,5	160	200	24	18	M16	8	4,310
100	114,3	116,0	190	235	26	22	M20	8	6,056
125	139,7	141,5	220	270	28	26	M24	8	8,170
150	168,3	170,5	250	300	30	26	M24	8	10,238
200	219,1	221,5	310	360	32	26	M24	12	14,245
250	273,0	276,5	370	425	35	30	M27	12	20,087
300	323,9	327,5	430	485	38	30	M27	16	26,526
350	355,6	359,5	490	555	42	33	M30	16	41,656
400	406,4	411,0	550	620	48	36	M33	16	57,456
450	457,0	462,0	600	670	54	36	M33	20	69,548
500	508,0	513,5	660	730	58	36	M33	20	86,736
600	610,0	616,5	770	845	68	39	M36	20	126,866
700	711,2	714,0	875	960	85	42	M39	24	193,031
800	812,8	816,0	990	1085년	95	48	M45	24	266,311
1. 유형 A, B1, B2 등을 직면하는 지상 끝
2. 플랜지 표하기: 로고 EN 1092-1/01 A/DN100/PN25/P245GH/열 수

EN 1092-1 유형 01 PN40 판 플랜지
정격 직경	관	플랜지				나사			무게 (7,85 Kg/dm3)
정격 직경	관	d1	k	D	b	d2	실	볼트 구멍	KG
15	21,3	22,0	65	95	14	14	M12	4	0,668
20	26,9	27,5	75	105	16	14	M12	4	0,933
25	33,7	34,5	85	115	16	14	M12	4	1,106
32	42,4	43,5	100	140	18	18	M16	4	1,816
40	48,3	49,5	110	150	18	18	M16	4	2,075
50	60,3	61,5	125	165	20	18	M16	4	2,723
65	76,1	77,5	145	185	22	18	M16	8	3,465
80	88,9	90,5	160	200	24	18	M16	8	4,310
100	114,3	116,0	190	235	26	22	M20	8	6,056
125	139,7	141,5	220	270	28	26	M24	8	8,170
150	168,3	170,5	250	300	30	26	M24	8	10,238
200	219,1	221,5	320	375	36	30	M27	12	17,871
250	273,0	276,5	385	450	42	33	M30	12	29,166
300	323,9	327,5	450	515	52	33	M30	16	44,921
350	355,6	359,5	510	580	58	36	M33	16	66,460
400	406,4	411,0	585	660	65	39	M36	16	96,822
1. 유형 A, B1, B2 등을 직면하는 지상 끝
2. 플랜지 표하기: 로고 EN 1092-1/01 A/DN100/PN40/P245GH/열 수


생산 능력 & 구입 세부사항

1.		공급 플랜지 차원 DN15 - DN2000 (1/2” - 80"), 위조된 플랜지.
2.		물자 탄소 강철: P235GH, P245GH, P250GH, RST37.2, C22.8, S235JR, ST37, ASTM A105
3.		물자 스테인리스: ASTM A182 F304, F304L, F316, F316L, F321 등.
4.		플랜지 반대로 녹: 담궈지는 반대로 녹 기름, 까만 페인트, 노란 페인트 코팅, 뜨거운 직류 전기를 통하곤, 감기에 의하여 직류 전기를 통하는 등.
5.		매달 산출: 달 당 3000 톤.
6.		납품 조건: CIF, CFR, FOB, EXW.
7.		지불 기간: 전신 송금 (T/T), 결정적인 L/C 보자마자 등.
8.		최소 주문량: 1Ton.
9.		품질 보장: EN10204 3.1 증명서, 선반 증명서, 제3자 검사, 자유로운 보충 서비스.
10.		플랜지 시장에 있는 필요조건을 더 찾아내십시오.
