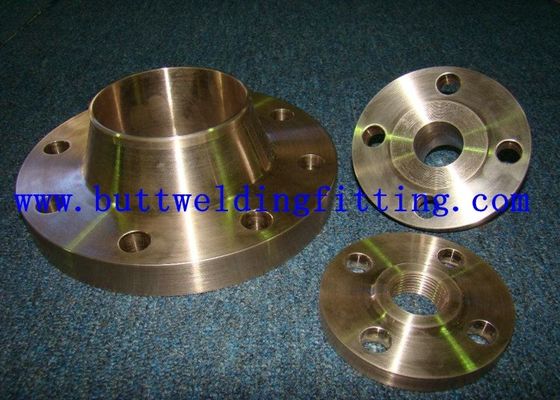

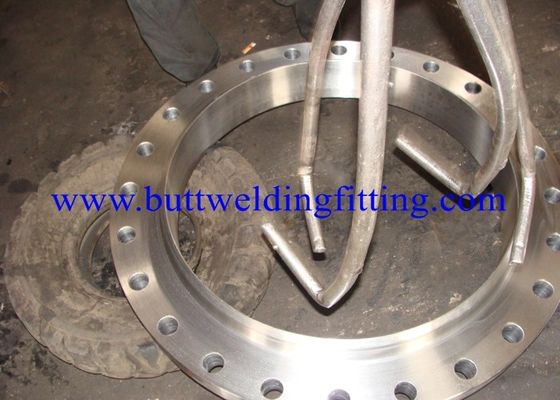

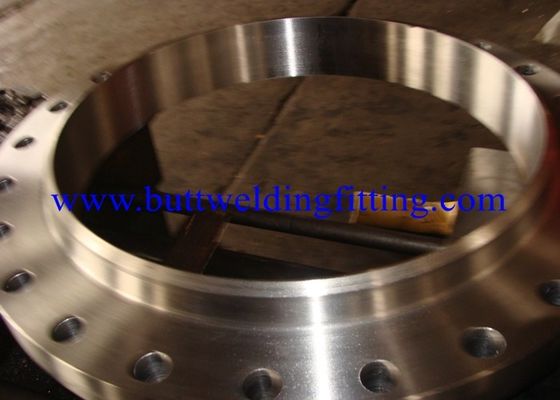

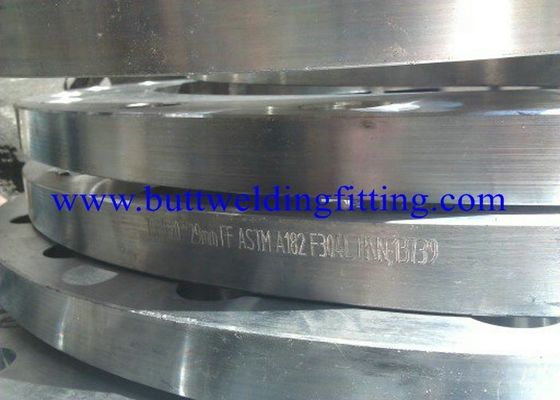

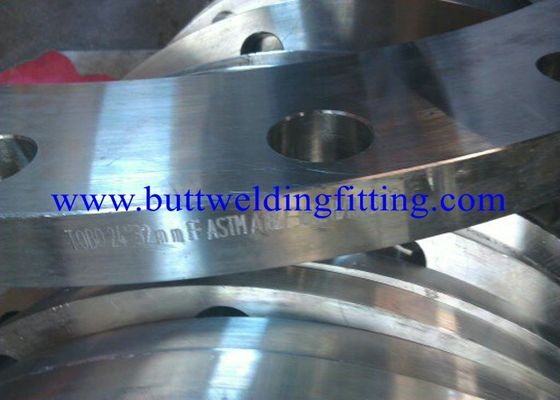

관 수집을 위한 스테인리스 316L WNRF 용접 목 플랜지 DN100 Pn16 종류 150
제품 상세 정보
| 타입 | 플레이트 플랜지 | OD | 9.5 219 밀리미터에 |
|---|---|---|---|
| 클래스 등급 | 150#~2500# | 면함 | RF(올려진 면), FF(평면), RTJ(링형 조인트), RJ(링 조인트 면) TG(혀 및 홈 면), MFM(남녀 면) |
| 제조공정 | 푸시, 프레스, 포지, 캐스트 등 | 포장 | 나무 케이스, 팔레트, 나일론 가방 또는 고객의 요구 사항에 따라 |
| MOQ | 1PCS | 배달 시간 | 양에 의존하는 10-100 일 |
| 지불 기간 | L/C,T/T | 출하 | FOB 톈진 / 상하이, CFR, CIF 기타 등등 |
| 애플리케이션 | 파이프라인과 밸브 연결 | 표면 처리 | 절임,2B,4호,BA, 헤어라인,거울 |
| 강조하다 | 위조 플랜지와 이음쇠,맞댄 용접 플랜지 |
||
제품 설명
DIN 2633 PN16 용접 목 플랜지 WNRF 종류 150/Class300/Class900
명세
크기:
당신이 요구했다시피 계획 DN 또는
물자:
스테인리스
기준:
ASTM, ASME, DIN, EN, BS, ISO, JIS, GB 등
원래 장소:
상해, 중국 (본토)
모델 번호:
위조된 플랜지
표준 비표준:
표준
제품 이름:
DIN 2633 PN16 용접 목 플랜지 WNRF 종류 150/Class300/Class900
유형:
위조된 플랜지
지상 처리:
, 2B, No.4의 바륨, 가는선, 거울 절인
기술:
ERW
신청:
신청: 모터, 건축, 기름, 약, 음식…
무역 기간:
FOB, CIF, CFR, EXW
크기 범위:
OD 9.5에서 219mm 무게 0.25mm에 3mm
MOQ:
500kg
표본:
그렇습니다, frequenter 고객을 위해 해방하십시오
포장 & 납품
포장 세부사항:
1. 나무로 되는 깔판
2. 반대로 젖은 길쌈된 부대
3. 필요에 따라
납품 세부사항:
마지막 양에 따라 7-10 일,
| 플랜지 차원 & 대략 질량 |
|
독일 표준 플랜지 DIN 2633 용접 목 플랜지; 명목상 압력 16
|
||||||||||||||||
|
Vorschweißflansche DIN 2633 Nenndruck 16
|
||||||||||||||||
|
신부 à souder à collerette DIN 2633: pression nominale 16
|
||||||||||||||||
| 관 | 플랜지 | 목 | 들어올려진 얼굴 | 나사 | 무게 | |||||||||||
| (7,85 Kg/dm3) | ||||||||||||||||
| 정격 | d1 | D | b | k | h1 | d3 | s | r | h2 | d4 | f | 구멍 | 실 | d2 | Kg | |
| 직경 | ISO 시리즈 | DIN 시리즈 | ||||||||||||||
| 15 | - | 20 | 95 | 14 | 65 | 35 | 30 | 2 | 4 | 6 | 45 | 2 | 4 | M 12 | 14 | 0,648 |
| 21,3 | - | 32 | ||||||||||||||
| 20 | - | 25 | 105 | 16 | 75 | 38 | 38 | 2,3 | 4 | 6 | 58 | 2 | 4 | M 12 | 14 | 0,952 |
| 26,9 | - | 40 | ||||||||||||||
| 25 | - | 30 | 115 | 16 | 85 | 38 | 42 | 2,6 | 4 | 6 | 68 | 2 | 4 | M 12 | 14 | 1,14년 |
| 33,7 | - | 45 | ||||||||||||||
| 32 | - | 38 | 140 | 16 | 100 | 40 | 52 | 2,6 | 6 | 6 | 78 | 2 | 4 | M 16 | 18 | 1,69년 |
| 42,4 | - | 56 | ||||||||||||||
| 40 | - | 44,5 | 150 | 16 | 110 | 42 | 60 | 2,6 | 6 | 7 | 88 | 3 | 4 | M 16 | 18 | 1,86년 |
| 48,3 | - | 64 | ||||||||||||||
| 50 | - | 57 | 165 | 18 | 125 | 45 | 72 | 2,9 | 6 | 8 | 102 | 3 | 4 | M 16 | 18 | 2,53 |
| 60,3 | - | 75 | ||||||||||||||
| 65 | 76,1 | - | 185 | 18 | 145 | 45 | 90 | 2,9 | 6 | 10 | 122 | 3 | 4 | M 16 | 18 | 3,06 |
| 80 | 88,9 | - | 200 | 20 | 160 | 50 | 105 | 3,2 | 8 | 10 | 138 | 3 | 8 | M 16 | 18 | 3,7 |
| 100 | - | 108 | 220 | 20 | 180 | 52 | 125 | 3,6 | 8 | 12 | 158 | 3 | 8 | M 16 | 18 | 4,62 |
| 114,3 | - | 131 | ||||||||||||||
| 125 | - | 133 | 250 | 22 | 210 | 55 | 150 | 4 | 8 | 12 | 188 | 3 | 8 | M 16 | 18 | 6,3 |
| 139,7 | - | 156 | ||||||||||||||
| 150 | - | 159 | 285 | 22 | 240 | 55 | 175 | 4,5 | 10 | 12 | 212 | 3 | 8 | M 20 | 22 | 7,75 |
| 168,3 | - | 184 | ||||||||||||||
| (175) | 193,7 | - | 315 | 24 | 270 | 60 | 210 | 5,4 | 10 | 12 | 242 | 3 | 8 | M 20 | 22 | 9,85 |
| 200 | 219,1 | - | 340 | 24 | 295 | 62 | 235 | 5,9 | 10 | 16 | 268 | 3 | 12 | M 20 | 22 | 11 |
| 250 | - | 267 | 405 | 26 | 355 | 70 | 285 | 6,3 | 12 | 16 | 320 | 3 | 12 | M 24 | 26 | 15,6년 |
| 273 | - | 292 | ||||||||||||||
| 300 | 323,9 | - | 460 | 28 | 410 | 78 | 344 | 7,1 | 12 | 16 | 378 | 4 | 12 | M 24 | 26 | 22 |
| 350 | 355,6 | - | 520 | 30 | 470 | 82 | 390 | 8 | 12 | 16 | 438 | 4 | 16 | M 24 | 26 | 31,2 |
| - | 368 | 28,8 | ||||||||||||||
| 400 | 406,4 | - | 580 | 32 | 525 | 85 | 445 | 8 | 12 | 16 | 490 | 4 | 16 | M 27 | 30 | 39,3 |
| - | 419 | 36,3 | ||||||||||||||
| (450) | 457 | - | 640 | 34 | 585 | 85 | 490 | 8 | 12 | 16 | 550 | 4 | 20 | M 27 | 30 | 44,3 |
| 500 | 508 | - | 715 | 34 | 650 | 90 | 548 | 8 | 12 | 16 | 610 | 4 | 20 | M 30 | 33 | 61 |
| 600 | 610 | - | 840 | 36 | 770 | 95 | 652 | 8,8 | 12 | 18 | 725 | 5 | 20 | M 33 | 36 | 75,4 |
| 700 | 711 | - | 910 | 36 | 840 | 100 | 755 | 8,8 | 12 | 18 | 795 | 5 | 24 | M 33 | 36 | 77 |
| 800 | 813 | - | 1025년 | 38 | 950 | 105 | 855 | 10 | 12 | 20 | 900 | 5 | 24 | M 36 | 39 | 101 |
| 900 | 914 | - | 1125년 | 40 | 1050년 | 110 | 955 | 10 | 12 | 20 | 1000년 | 5 | 28 | M 36 | 39 | 122 |
| 1000년 | 1016년 | - | 1255년 | 42 | 1170년 | 120 | 1058년 | 10 | 16 | 22 | 1115년 | 5 | 28 | M 39 | 42 | 162 |
|
주:
1. DIN 2526에 따라 직면 편평한 얼굴: A의 어떤 필요조건도 없는 얼굴을 형성하십시오 B의 기계로 가공된 얼굴 Rz=160를 형성하십시오 (더 매끄럽지 않게 40µm) 들어올려진 얼굴: C의 기계로 가공된 얼굴 Rz=160를 형성하십시오 (더 매끄럽지 않게 40µm) D의 기계로 가공된 얼굴 Rz=40를 형성하십시오 E의 기계로 가공된 얼굴 Rz=16를 형성하십시오 2. DIN 2512에 따라 혀 그리고 강저 F의 혀를 형성하십시오 N의 강저를 형성하십시오 3. DIN 2513, DIN 2514에 따라 남성 그리고 여성 V13, V14의 남성을 형성하십시오 R13, 여성 R16를 형성하십시오 4. 격막 용접 패킹을 위한 Chemfering, DIN 2695에 따라 PN64-PN400, 5., PN64-PN400, DIN 2696에 따라 렌즈 모양 합동을 위해 직면 |
| 생산 능력 & 구입 세부사항 | ||
| 1. | 공급 플랜지 차원 DN15 - DN2000 (1/2” - 80"), 위조된 플랜지. | |
| 2. | 물자 탄소 강철: RST37.2, C22.8, S235JR, ST37, P235GH, P245GH, P250GH, ASTM A105 | |
| 3. | 물자 스테인리스: ASTM A182 F304, F304L, F316, F316L, F321 등. | |
| 4. | 플랜지 반대로 녹: 담궈지는 반대로 녹 기름, 까만 페인트, 노란 페인트 코팅, 뜨거운 직류 전기를 통하곤, 감기에 의하여 직류 전기를 통하는 등. | |
| 5. | 매달 산출: 달 당 3000 톤. | |
| 6. | 납품 조건: CIF, CFR, FOB, EXW. | |
| 7. | 지불 기간: 전신 송금 (T/T), 결정적인 L/C 보자마자 등. | |
| 8. | 최소 주문량: 1Ton. | |
| 9. | 품질 보장: EN10204 3.1 증명서, 선반 증명서, 제3자 검사, 자유로운 보충 서비스. | |
| 10. | 플랜지 시장에 있는 필요조건을 더 찾아내십시오. | |
