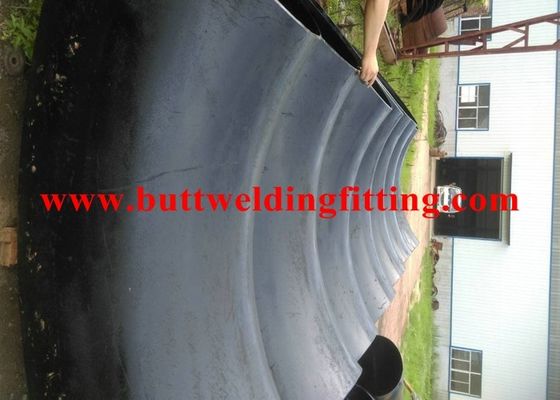

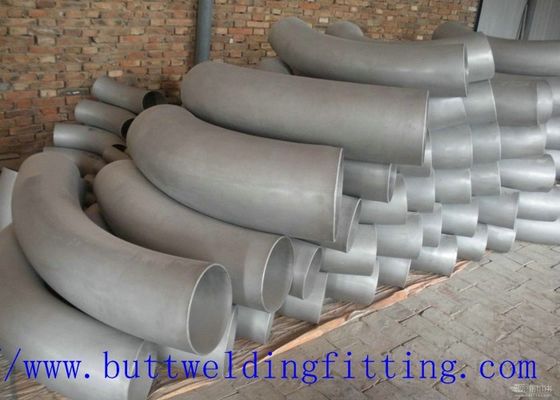

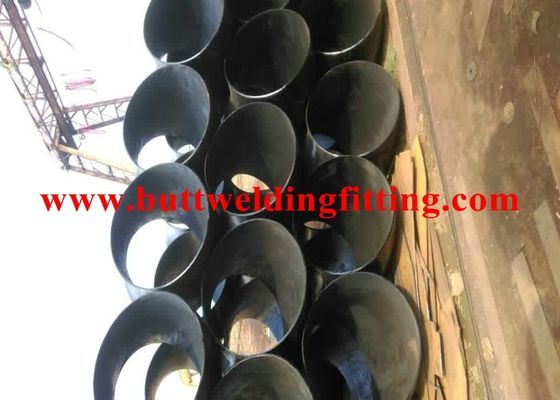

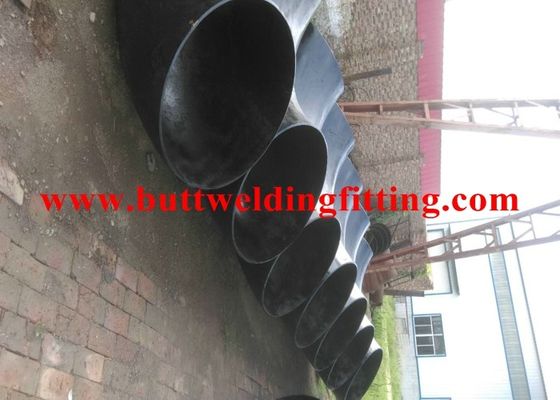

스테인리스/탄소 강철 대직경 개머리판쇠 용접 팔꿈치 ASTM 304 316L
제품 상세 정보
| 상품명 | 스테인레스 스틸 팔꿈치 | 유형 | 팔꿈치,티,감속기,캡,플랜지,파이프 |
|---|---|---|---|
| 애플리케이션 | 산업 | 기술 | 서서히 나아가는 |
| 외경 | 60.30-610.00mm | 표면 처리 | 샌드 블라스팅, 샌드 롤링, 샌드 블라스팅 |
| 반지름 | 2D 3D 5D | ||
| 강조하다 | 스테인리스 90도 팔꿈치,개머리판쇠 용접 팔꿈치 |
||
제품 설명

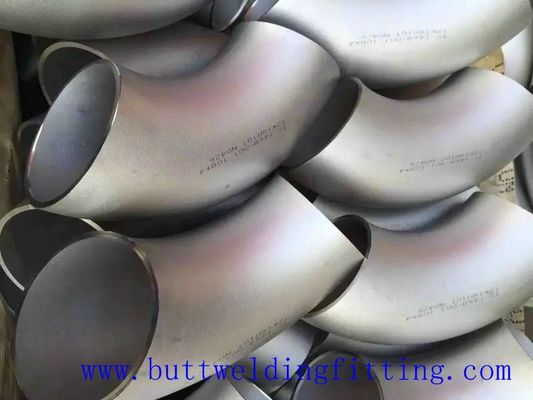

스테인리스 304/316L 관은 끝난 90Degree LR 거울을 팔꿈치로 밉니다
Larg 직경 팔꿈치는 90° 또는 45° 각으로 관의 똑바른 길이를, 일반적으로 결합하는 구부려진 연결 조각이어, 배관공사에서, 환기 피하는 것을, 방해 용접 및 자동 신청이 허용하.
크기:
5" - 62" 인치, DN15-DN1480
벽 간격: Sch5-Sch160 XXS
물자:
탄소 강철: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6, WPHY42, 46, 52, 56, 60, 65, 70
합금 강철: ASTM A234 WP1, WP12, WP11, WP22, WP5, WP7, WP8, WP91 API5L X42 X52 X56 X60 X65 X70 X80
스테인리스: ASME A403 WP304, 304L, 316, 316L, 310
기준: ANSI, DIN, JIS, GB, ASTM, YB SH, JB SY, HG, API ASME
사용법:
석유, 화학물질, 힘, 가스, 야금술.
우리의 관 팔꿈치는 많은 기업에서 등 널리 이용됩니다 발전과 같은 석유, 천연 가스, 화학물질, 조선, 난방, 제지, 야금술.
45도 긴 반경 팔꿈치
밝은 강철은 45도 긴 반경 팔꿈치의 제조자, 수출상 및 공급자입니다. 우량한 급료 원료를 사용하는 제조되는 45도 긴 반경 팔꿈치. 맞댄 용접 45도 긴 반경 팔꿈치는 다른 직경의 연결 관을 위해 이용되고 각종 화학물질, 건축 산업, 종이, 시멘트 & 배 건축업자에 있는 넓은 신청을 찾아냅니다.
우리는 진보된 우리의 긴 반경에게 45도 팔꿈치 (1D D711.2~D1219.2)를 하기 위하여 생산 설비를, 뿐만 아니라 제품 품질을 개량할 수 있는, 채택하고 또한 원료를 저장합니다.
크기:
이음새가 없는 팔꿈치: 1/2 " ~24" DN15~DN600
용접 팔꿈치: 6" ~72" DN150~DN1800
벽 간격:
sch10, sch20, sch30, std, sch40, sch60의 xs, sch80, sch100, sch120, sch140, sch160의 xxs, sch5s, sch20s, sch40s, sch80s
최대 벽 간격: 200mm
물자
탄소 강철: ASTM/ASME A234 WPB-WPC
합금 강철: ASTM/ASME A234 WP 1 WP 12 WP 11 WP 22 WP 5 WP 91 WP 911
스테인리스: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
저온 강철: ASTM/ASME A402 WPL 3-WPL 6
고성능 강철: ASTM/ASME A860 WPHY 42-46-52-60-65-70
기준
GB/T12459-2005 GB/T13401-2005 GB/T10752-2005 SH/T3408-1996 SH/T3409-1996
SY/T0609-2006 SY/T0518-2002 SY/T0510-1998
DL/T695-1999 GD2000 GD87-1101
HG/T21635-1987 HG/T21631-1990
ASME B16.9-2007 ASME B16.25-2007
MSS SP 75-2008 MSS SP 43-2008
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17375-2001
프랑스 표준화 협회 NF 49-289-1990 프랑스 표준화 협회 NF 49-170-1-1999 프랑스 표준화 협회 NF 49-170-2-2009 프랑스 표준화 협회 NF 49-170-3-2009 프랑스 표준화 협회 NF A 49-170-4-2009 ISO3419-1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
공업 공정
구부리고, 짜내고, 누르고, 위조하고, 기계로 가공하고 더 많은 것
봉사하는 기업
우리의 관 팔꿈치는 많은 기업에서 등 널리 이용됩니다 발전과 같은 석유, 천연 가스, 화학물질, 조선, 난방, 제지, 야금술.
ASME B16.9 맞댄 용접 45도 긴 반경 팔꿈치 차원
| NPS | O.D. D |
90 도 긴 반경 센터에 최후 A |
45 도 긴 반경 센터에 최후 B |
90 도 3D 센터에 최후 A |
45 도 3D 센터에 최후 B |
| 1/2 | 21.3 | 38 | 16 | - | - |
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1개의 ¼ | 42.2 | 48 | 25 | 95 | 39 |
| 1개의 ½ | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2 ½ | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3 ½ | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067년 | 441 |
| 16 | 406.4 | 610 | 254 | 1219년 | 505 |
| 18 | 457 | 686 | 286 | 1372년 | 568 |
| 20 | 508 | 762 | 318 | 1524년 | 632 |
| 22 | 559 | 838 | 343 | 1676년 | 694 |
| 24 | 610 | 914 | 381 | 1829년 | 757 |
| 26 | 660 | 991 | 406 | 1981년 | 821 |
| 28 | 711 | 1067년 | 438 | 2134 | 883 |
| 30 | 762 | 1143년 | 470 | 2286 | 964 |
| 32 | 813 | 1219년 | 502 | 2438 | 1010년 |
| 34 | 864 | 1295년 | 533 | 2591 | 1073년 |
| 36 | 914 | 1372년 | 565 | 2743 | 1135년 |
| 38 | 965 | 1448년 | 600 | 2896 | 1200년 |
| 40 | 1016년 | 1524년 | 632 | 3048 | 1264년 |
| 42 | 1067년 | 1600년 | 660 | 3200 | 1326년 |
| 44 | 1118년 | 1676년 | 695 | 3353 | 1389년 |
| 46 | 1168년 | 1753년 | 727 | 3505 | 1453년 |
| 48 | 1219년 | 1829년 | 759 | 3658 | 1516년 |
ASME B16.9 45° 긴 반경 팔꿈치 차원 포용력
| 차원 포용력 - 팔꿈치 | |||||||
| 모든 이음쇠를 위해 | 팔꿈치 90/45 deg | 180° 반환 | |||||
| 명목상 관 크기 (NPS) | 외부 Ø 베벨에 |
안쪽 Ø 끝에 |
벽 간격 t/t1 |
희미한 끝내는 센터. A-B-C-M | 희미한 중심에 두는 센터. O |
희미한 얼굴 등을 맞댄. K |
끝의 ment 맞추십시오 U |
| 1/2 2 1/2 | 1 | 0,8 | 아닙니다 | 2 | 7 | 7 | 1 |
| 3 3 1/2 | 1 | 1,6 | 더 적은 | 2 | 7 | 7 | 1 |
| 4 | +2 -1 | 1,6 | 보다는 | 2 | 7 | 7 | 1 |
| 5 6 | +3 -1 | 1,6 | 87,50% | 2 | 7 | 7 | 1 |
| 8 | 2 | 1,6 | 명사류의 | 2 | 7 | 7 | 1 |
| 10 | +4 -3 | 3,2 | tickness | 2 | 7 | 7 | 2 |
| 12 18 | +4 -3 | 3,2 | 3 | 10 | 7 | 2 | |
| 20 24 | +6 -5 | 4,8 | 3 | 10 | 7 | 2 | |
| 26 30 | +7 -5 | 4,8 | 3 | ..... | ..... | ..... | |
| 32 48 | +7 -5 | 4,8 | 5 | ..... | ..... | ..... | |
| 모남 포용력 | ||
| ND | 각 떨어져 최대 | 비행기 떨어져 최대 |
| Q | P | |
| 1/2 4 | 1 | 2 |
| 5 8 | 2 | 4 |
| 10 12 | 3 | 5 |
| 14 16 | 3 | 7 |
| 18 24 | 4 | 10 |
| 26 30 | 5 | 10 |
| 32 42 | 5 | 13 |
| 44 48 | 5 | 20 |
