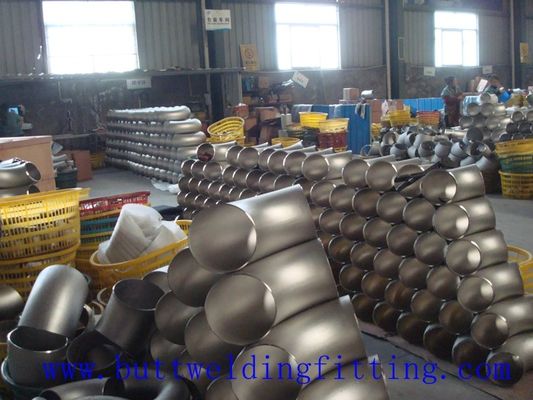

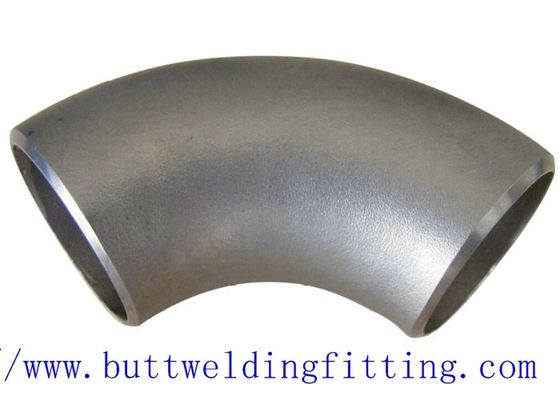

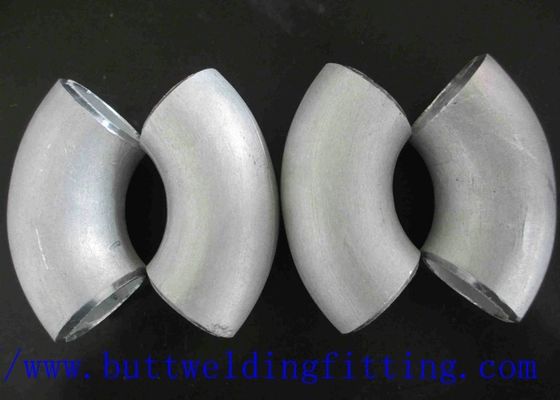

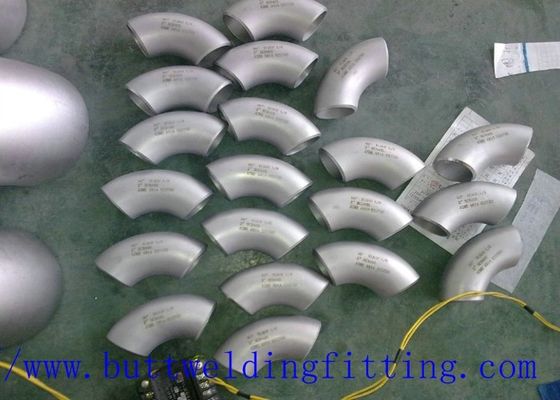

위조한 스테인리스는 90도 팔꿈치 LR 완성되는 OD 60.30 - 610.00mm를 비춥니다
제품 상세 정보
| 상품 이름 | 스테인레스 강 팔꿈치 | 표준 | ANSI / ASME, EN, DIN, JIS, GOST 기타 등등. |
|---|---|---|---|
| 타입 | 팔꿈치, Tee, 환원제, 캡, 플랜지, 파이프 | 기술 | 안출됩니다 |
| OD | 60.30-610.00mm | 표면 처리 | 샌드 브라스팅, 회전사연마, 샌드 브라스팅 |
| 만드는 방법 | 뜨겁게 추진됩니다 | ||
| 강조하다 | 스테인리스 90도 팔꿈치,개머리판쇠 용접 팔꿈치 |
||
제품 설명
녹슬지 않는 강철 304 / 316L 파이프는 완성된 90Degree LR 반사경을 엘보우로 밉니다
스테인리스 파이프 팔꿈치는 장애가 배관공사, 환기, 용접과 자동차 애플리케이션에서 회피될 수 있게 허락하면서, 일반적으로 90' 또는 45' 각에서, 파이프의 연속 길이에 참여하는 구부러진 연결부분입니다.
 |  |  |
| 45 급 | 90 급 | 180 급 |
가는 두꺼운 VS
비교 우리의 8 계측기의 두께가 일반적인 배기 매니폴드 물질적 16 계측기 304 튜브와 비교하여 녹슬지 않는 팔꿈치를 만들었습니다
엘보스 내부는 용접되었습니다
웰드의 정확한 내부면과 제로 침입의 확률을 보여주기 위해 정화된 교차하는 섹션 튜브
분류하세요 :
이음새가 없는 팔꿈치 : 1/2 ~24 DN15~DN600
용접 팔꿈치 : 6 ~72 DN150~DN1800
벽 두께 :
sch10, sch20, sch30, std, sch40, sch60, 엑스스, sch80, sch100, sch120, sch140, sch160, 엑스스스, sch5s, sch20s, sch40s, sch80s
맥스 벽 두께 : 200 밀리미터
재료
SS304, SS316L
피니시먼트 :
산은 세척됩니다, 라인이 광택이 납니다, 반사경이 광택이 나고 분사기로 닦습니다.
표준
GB/T12459-2005 GB/T13401-2005 GB/T10752-2005 SH/T3408-1996 SH/T3409-1996
SY/T0609-2006 SY/T0518-2002 SY/T0510-1998
DL/T695-1999 GD2000 GD87-1101
HG/T21635-1987 HG/T21631-1990
ASME B16.9-2007 ASME B16.25-2007
MSS SP 75-2008 MSS SP 43-2008
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17375-2001
프랑스 규격 협회 NF 49-289-1990 프랑스 규격 협회 NF 49-170-1-1999 프랑스 규격 협회 NF 49-170-2-2009 프랑스 규격 협회 NF 49-170-3-2009 프랑스 규격 협회 NF 49-170-4-2009 ISO3419-1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
산업 공정
압착되면서, 누르, 위조하면서, 기계화하는 것 만곡시키고 더 많기
산업은 도움이 되었습니다
우리의 배관 엘보는 넓게 발전, 석유, 천연가스, 화학, 조선, 가열, 페이퍼제조, 야금학과 기타와 같은 많은 업계에서 사용됩니다.
ASME B16.9 엉덩이는 45 도 대곡 엘보 차원을 용접합니다
| NPS | 검안의. Ｄ | 90 도 긴 반경 센터·엔드형 A | 45 도 긴 반경 센터·엔드형 비 | 90 도 3D 센터·엔드형 A | 45 도 3D 센터·엔드형 비 |
| 1/2 | 21.3 | 38 | 16 | - | - |
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 114 | 42.2 | 48 | 25 | 95 | 39 |
| 112 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 212 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 312 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 964 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
ASME B16.9 45' 대곡 엘보 치수 허용차
| 치수 허용차 - 팔꿈치 | |||||||
| 모든 맞춤을 위해 | 팔꿈치 90/45 deg | 180' 복귀 | |||||
| 명목상 관경 (NPS) | Ø 밖에 사각에 | Ø 안에서 마지막에 | 벽 두께 Ｔ / t1 | 희미하여서 끝나기 위해 중심이 되세요. A-B-C-M | 희미하여서 중심이 되기 위해 중심이 되세요. 오우 | 희미하여서 향하 으로 역행하세요. Ｋ | 마지막의 정렬 멘트 Ｕ |
| 1/2 2 1/2 | 1 | 0,8 | 전혀 | 2 | 7 | 7 | 1 |
| 3 3 1/2 | 1 | 1,6 | 더 덜 | 2 | 7 | 7 | 1 |
| 4 | +2 -1 | 1,6 | 보다 | 2 | 7 | 7 | 1 |
| 5 6 | +3 -1 | 1,6 | 87,50% | 2 | 7 | 7 | 1 |
| 8 | 2 | 1,6 | 명사 상당어의 | 2 | 7 | 7 | 1 |
| 10 | +4 -3 | 3,2 | 두께 | 2 | 7 | 7 | 2 |
| 12 18 | +4 -3 | 3,2 | 3 | 10 | 7 | 2 | |
| 20 24 | +6 -5 | 4,8 | 3 | 10 | 7 | 2 | |
| 26 30 | +7 -5 | 4,8 | 3 | ..... | ..... | ..... | |
| 32 48 | +7 -5 | 4,8 | 5 | ..... | ..... | ..... | |
| 향사도 허용한도 | ||
| ND | 맥스 오프 앵글 | 비행기에서 떨어져 있는 맥스 |
| 큐 | Ｐ | |
| 1/2 4 | 1 | 2 |
| 5 8 | 2 | 4 |
| 10 12 | 3 | 5 |
| 14 16 | 3 | 7 |
| 18 24 | 4 | 10 |
| 26 30 | 5 | 10 |
| 32 42 | 5 | 13 |
| 44 48 | 5 | 20 |
