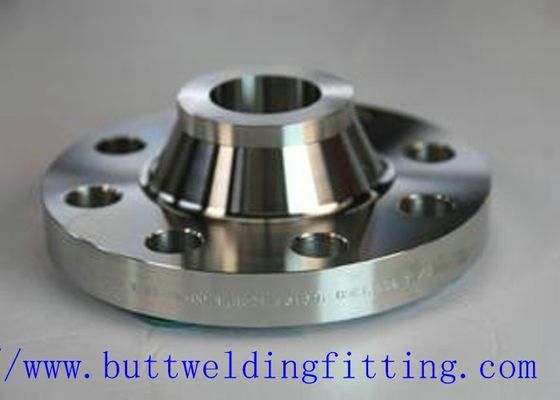

튼튼한 위조된 이음쇠 및 플랜지 ASME B16.47 시리즈 B 종류 600 용접 목 플랜지

위조된 강철 플랜지 ASME B16.47 시리즈 B 종류 600 용접 목 플랜지 크기: 1/2” - 60"

명세:

크기: 1/2” - 60"

유명 상표: TOBO

종류: 600 LBS

유형: 용접 목 플랜지, WN 플랜지 (들어올려진 얼굴)

전문화하십시오: 그림에 의하여

기준:

ANSI/ASME:

ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48

DIN:

DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673

B.S:

BS4504, BS4504, BS1560, BS10, 등

용접 목 플랜지는 어울리는 관에 동등한 차원이 있는 플랜지의 벽 간격으로 교련됩니다. 관이 점화기는 더 큽니다 구멍은 용접 목 플랜지에서. 그리고 거꾸로 더 무겁습니다 관은 더 작습니다 구멍은 용접 목 플랜지에서. 용접 목 플랜지는 고압 체계에서 보통 이용되고 차나 뜨거운 온도를 위해 적당합니다.

ASME B16.47 시리즈 B 용접 목 플랜지

ASME B16.47 시리즈 B 종류 75 용접 목 플랜지

ASME B16.47 시리즈 B 종류 150 용접 목 플랜지

ASME B16.47 시리즈 B 종류 300 용접 목 플랜지

ASME B16.47 시리즈 B 종류 600 용접 목 플랜지

ASME B16.47 시리즈 B 종류 900 용접 목 플랜지

용접 목 플랜지 물자 & 급료:

스테인리스 용접 목 플랜지: ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

탄소 강철 용접 목 플랜지: ASTM/ASME A/SA 105 ASTM/ASME A 350, ASTM A 181 LF 2/A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70

합금 강철 용접 목 플랜지: ASTM/ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91

이중 강철 용접 목 플랜지: ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

최고 이중 용접 목 플랜지: ASTM/ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61

니켈 합금 용접 목 플랜지: 니켈 200 (UNS 아니 N02200), 니켈 201 (UNS 아니 N02201), Monel 400 (UNS 아니 N04400), Monel 500 (UNS 아니 N05500), Inconel 800 (UNS 아니 N08800), Inconel 825 (UNS 아니 N08825), Inconel 600 (UNS 아니 N06600), Inconel 625 (UNS 아니 N06625), Inconel 601 (UNS 아니 N06601), Hastelloy C 276 (UNS 아니 N10276), 합금 20 (UNS 아니 N08020), 등

구리 합금 용접 목 플랜지: UNS 아니 C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS 아니 C 70600 (Cu - Ni- 90/10), C 71500 (Cu Ni 70/30)

저온 탄소 강철 용접 목 플랜지: ASTM A350, LF2, LF3

ASME B16.47 시리즈 B 종류 600 용접 목 플랜지의 신청

ASME B16.47 시리즈 B 종류 600 용접 목 플랜지는 화학과 석유화학 가공에서 이용됩니다.

ASME B16.47 시리즈 B 종류 600 용접 목 플랜지는 전자공학에서 이용됩니다.

ASME B16.47 시리즈 B 종류 600 용접 목 플랜지는 음식, 합성섬유 취급에 있는 유지 제품 순수성을 위해 공정 장치에서 이용됩니다.

ASME B16.47 시리즈 B 종류 600 용접 목 플랜지는 해병과 근해 기술설계에서 이용됩니다.

ASME B16.47 시리즈 B 종류 600 용접 목 플랜지의 특성

ASME B16.47 시리즈 B 종류 600 용접 목 플랜지는 각종 감소시키는 화학물질에 높게 저항합니다.

ASME B16.47 시리즈 B 종류 600 용접 목 플랜지는 부식성 알칼리에 우수한 저항입니다.

ASME B16.47 시리즈 B 종류 600 용접 목 플랜지는 높이 전기 전도도입니다.

ASME B16.47 시리즈 B 종류 600 용접 목 플랜지는 증류하다 자연 물에 우수한 내식성입니다.

ASME B16.47 시리즈 B 종류 600 용접 목 플랜지는 중립과 알칼리성 소금물에 저항입니다.

ASME B16.47 시리즈 B 종류 600 용접 목 플랜지는 건조한 불소에 우수한 저항입니다.

ASME B16.47 시리즈 B 종류 600 용접 목 플랜지는 널리 이용됩니다 부식성 소다를 취급하기 위하여.

ASME B16.47 시리즈 B 종류 600 용접 목 플랜지는 좋은 열의, 전기와 magnetostrictive 재산입니다.

ASME B16.47 시리즈 B 종류 600 용접 목 플랜지는 겸손한 온도 및 농도에 염화수소와 황산에 약간 저항을 제안합니다.

ASME B16.47 시리즈 B 종류 600 용접 목 플랜지의 차원

관 정상적인 Diam.	O.D. 의 플랜지	두껍게 ness (Thk.)	길이 를 통하여 허브	Diam.의 허브 기초에	허브 Diam. 정상	올리는 얼굴 Diam.	Diam.의 놀이쇠 원형	아니의 놀이쇠 구멍	Diam.의 놀이쇠 구멍	Diam.의 놀이쇠	등심 반경 사소.
인치	O	C	Y	x	A	R	BD	대대	BH	DB	r1
26"	889	111.3	180.8	698.5	660.4	726.9	806.5	28	44.5	1 5/8	12.7
28"	952.5	115.8	190.5	752.3	711.2	784.4	863.6	28	47.8	1 3/4	12.7
30"	1022.4	125.5	204.7	806.5	762	841.2	927.1	28	50.8	1 7/8	12.7
32"	1085.9	130	215.9	860.6	812.8	895.4	984.3	28	53.8	2	12.7
34"	1162.1	141.2	233.4	914.4	863.6	952.5	1054.1	24	60.5	2 1/4	14.2
36"	1212.9	146.3	242.8	968.2	914.4	1009.7	1104.9	28	60.5	2 1/4	14.2
38"	60"를 통해 크기 38"는 시리즈 a의 종류 600 플랜지와 동일합니다.
