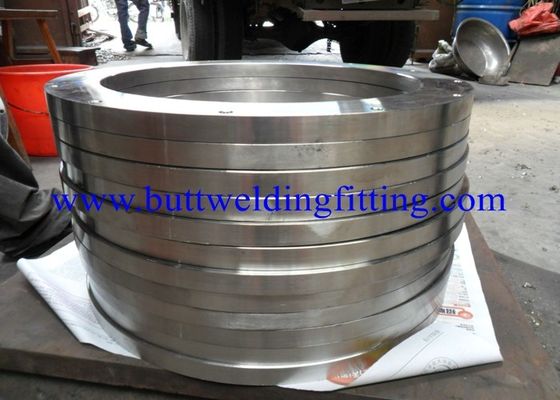

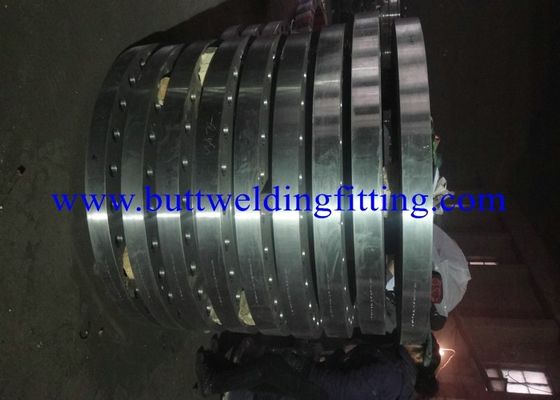

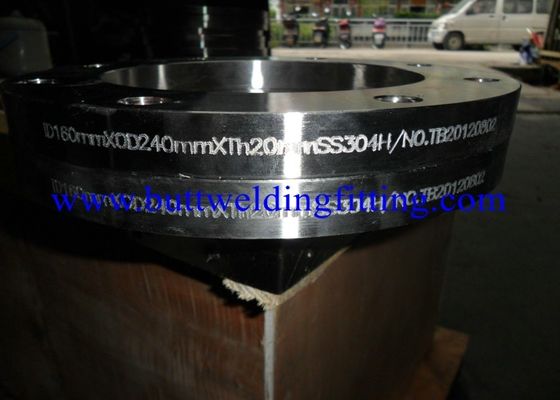

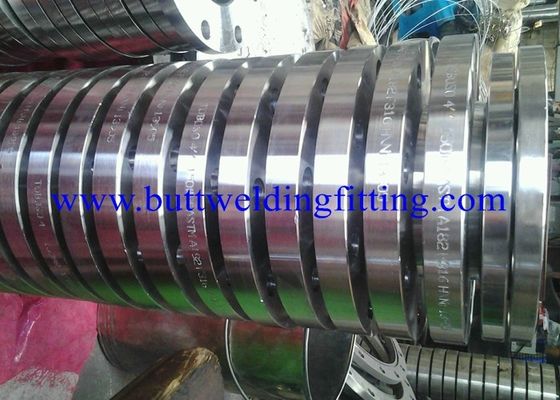

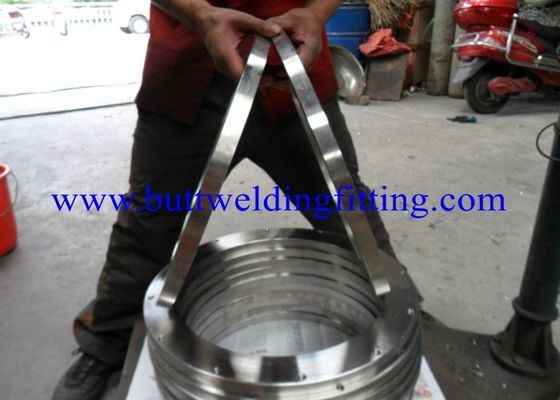

B16.5 플랜지 맞댄 용접 플랜지는 종류 2500 LBS 1/2 인치 - 100 인치를 겹으로 접합합니다
제품 상세 정보
| 표준 | ANSI / ASME B16.5 플랜지는 2500 겹치는 결합 플랜지를 분류합니다 | 색 | 하얀, 은 |
|---|---|---|---|
| 외부 직경 | dn15-dn1000 | 타입 | 겹치는 결합 플랜지 |
| 강조하다 | 위조 플랜지와 이음쇠,위조된 이음쇠 및 플랜지 |
||
제품 설명
ANSI/ASME B16.5 플랜지 종류 2500는 플랜지 크기를 겹으로 접합합니다: 1/2” (DN15) - 100” (DN2500)
명세:
크기: 1/2” (DN15) - 100” (DN2500)
유명 상표: TOBO
종류: 2500 LBS
유형: 플랜지, 느슨한 플랜지를 겹으로 접합하십시오
전문화하십시오: 그림에 의하여
기준:
ANSI/ASME:
ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
DIN:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
B.S:
BS4504, BS4504, BS1560, BS10, 등
플랜지 (느슨한 플랜지)를 사용됩니다 플랜지의 안에서 “삽입” 대응 그루터기 최후도 함께 겹으로 접합하십시오. 플랜지의 이 유형의 주요 이득은, 일단 관이 삽입 그루터기 최후에 용접하면, 플랜지는 볼트 구멍의 더 쉬운 줄맞춤을 위해 그 때 자전할 수 있다는 것을 입니다. 그러나, 플랜지를 겹으로 접합하거든 압력을 보전되는 그들의 그루터기 최후 능력은 플랜지미끄러짐 에와 거의 같은 입니다. 그들은 힘의 높은 외부 변화 짐을 가진 상황을 위해 적당하지 않습니다. 그들은 검사를 위해 빈번한 철거를 필요로 하는 평화로운 체계에 있는 이점을 제공하고 또는 형성을 제거합니다.
ANSI/ASME B16.5는 플랜지를 겹으로 접합합니다
ANSI/ASME B16.5 플랜지 종류 150는 플랜지를 겹으로 접합합니다
ANSI/ASME B16.5 플랜지 종류 300는 플랜지를 겹으로 접합합니다
ANSI/ASME B16.5 플랜지 종류 600는 플랜지를 겹으로 접합합니다
ANSI/ASME B16.5 플랜지 종류 900는 플랜지를 겹으로 접합합니다
ANSI/ASME B16.5 플랜지 종류 1500는 플랜지를 겹으로 접합합니다
ANSI/ASME B16.5 플랜지 종류 2500는 플랜지를 겹으로 접합합니다
실을 꿴 플랜지 물자 & 급료:
스테인리스는 플랜지 (느슨한 플랜지)를 겹으로 접합합니다: ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
탄소 강철은 플랜지 (느슨한 플랜지)를 겹으로 접합합니다: ASTM/ASME A/SA 105 ASTM/ASME A 350, ASTM A 181 LF 2/A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
합금 강철은 플랜지 (느슨한 플랜지)를 겹으로 접합합니다: ASTM/ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
이중 강철은 플랜지 (느슨한 플랜지)를 겹으로 접합합니다: ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
최고 쌍신회로는 플랜지 (느슨한 플랜지)를 겹으로 접합합니다: ASTM/ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61
니켈 합금은 플랜지 (느슨한 플랜지)를 겹으로 접합합니다: 200 (UNS 아니 N02200), 니켈 201 (UNS 아니 N02201), Monel 400 (UNS 아니 N04400), Monel 500 (UNS 아니 N05500), Inconel 800 (UNS 아니 N08800), Inconel 825 (UNS 아니 N08825), Inconel 600 (UNS 아니 N06600), Inconel 625 (UNS 아니 N06625), Inconel 601 (UNS 아니 N06601), Hastelloy C 276 (UNS 아니 N10276), 합금 20 (UNS 아니 N08020), 등을 니켈 도금을 하십시오
구리 합금은 플랜지 (느슨한 플랜지)를 겹으로 접합합니다: UNS 아니 C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS 아니 C 70600 (Cu - Ni- 90/10), C 71500 (Cu Ni 70/30)
저온 탄소 강철은 플랜지 (느슨한 플랜지)를 겹으로 접합합니다: ASTM A350, LF2, LF3
ANSI/ASME B16.5 종류 2500의 신청은 겹으로 접합합니다 플랜지 (느슨한 플랜지)를
ANSI/ASME B16.5 종류 2500는 화학과 석유화학 가공에서 플랜지 (느슨한 플랜지)를 사용됩니다 겹으로 접합합니다.
ANSI/ASME B16.5 종류 2500는 전자공학에서 플랜지 (느슨한 플랜지)를 사용됩니다 겹으로 접합합니다.
ANSI/ASME B16.5 종류 2500는 음식, 합성섬유 취급에 있는 유지 제품 순수성을 위해 공정 장치에서 플랜지 (느슨한 플랜지)를 사용됩니다 겹으로 접합합니다.
ANSI/ASME B16.5 종류 2500는 해병과 근해 기술설계에서 플랜지 (느슨한 플랜지)를 사용됩니다 겹으로 접합합니다.
ANSI/ASME B16.5 종류 2500의 특성은 겹으로 접합합니다 플랜지 (느슨한 플랜지)를
ANSI/ASME B16.5 종류 2500는 플랜지 (느슨한 플랜지)를 각종 감소시키는 화학물질에 높게 저항합니다 겹으로 접합합니다.
ANSI/ASME B16.5 종류 2500는 플랜지 (느슨한 플랜지)를입니다 부식성 알칼리에 우수한 저항 겹으로 접합합니다.
ANSI/ASME B16.5 종류 2500는 플랜지 (느슨한 플랜지)를입니다 높이 전기 전도도 겹으로 접합합니다.
ANSI/ASME B16.5 종류 2500는 플랜지 (느슨한 플랜지)를입니다 증류하다 자연 물에 우수한 내식성 겹으로 접합합니다.
ANSI/ASME B16.5 종류 2500는 플랜지 (느슨한 플랜지)를입니다 중립과 알칼리성 소금물에 저항 겹으로 접합합니다.
ANSI/ASME B16.5 종류 2500는 플랜지 (느슨한 플랜지)를입니다 건조한 불소에 우수한 저항 겹으로 접합합니다.
ANSI/ASME B16.5 종류 2500는 플랜지 (느슨한 플랜지)를 부식성 소다를 취급하기 위하여 널리 이용됩니다 겹으로 접합합니다.
ANSI/ASME B16.5 종류 2500는 플랜지 (느슨한 플랜지)를입니다 좋은 열의, 전기와 magnetostrictive 재산 겹으로 접합합니다.
ANSI/ASME B16.5 종류 2500는 겸손한 온도 및 농도에 플랜지 (느슨한 플랜지) 제안을 염화수소와 황산에 약간 저항 겹으로 접합합니다.
ANSI/ASME B16.5 종류 2500의 차원은 겹으로 접합합니다 플랜지 (느슨한 플랜지)를
| 관 정상적인 Diam. | O.D. 플랜지 | Thk. 플랜지 분의 | Diam. 의 허브 |
길이 Hub.Y | 구멍 | 구석 반경 구멍의 의 쌓는 플랜지 |
Diam. 놀이쇠의 원형 |
Diam. 놀이쇠의 구멍 |
수 놀이쇠의 |
Diam.의 놀이쇠 (인치) |
KG | LB | |
| 인치 | dn | O | C | x | Y | B | R | B.C. | BH | 대대 | BD | ||
| 1/2” | 15 | 133.4 | 30.2 | 42.9 | 39.6 | 22.9 | 3 | 88.9 | 22.4 | 4 | 3/4" | 3 | 6.6 |
| 3/4" | 20 | 139.7 | 31.8 | 50.8 | 42.9 | 28.2 | 3 | 95.3 | 22.4 | 4 | 3/4" | 4 | 8.8 |
| 1" | 25 | 158.8 | 35.1 | 57.2 | 47.8 | 35.1 | 3 | 108 | 25.4 | 4 | 7/8" | 5 | 11 |
| 1-1/4” | 32 | 184.2 | 38.1 | 73.2 | 52.3 | 43.7 | 4.8 | 130 | 28.4 | 4 | 1" | 8 | 17.6 |
| 1-1/2” | 40 | 203.2 | 44.5 | 79.2 | 60.5 | 50 | 6.4 | 146.1 | 31.8 | 4 | 1 1/8" | 11 | 25 |
| 2개 | 50 | 235 | 50.8 | 95.3 | 69.9 | 62.5 | 7.9 | 171.5 | 28.4 | 8 | 1개 | 17 | 38 |
| 2-1/2” | 65 | 266.7 | 57.2 | 114.3 | 79.2 | 75.4 | 7.9 | 196.9 | 31.8 | 8 | 1 1/8" | 25 | 55 |
| 3" | 80 | 304.8 | 66.5 | 133.4 | 91.9 | 91.4 | 9.7 | 228.6 | 35.1 | 8 | 1 1/4" | 38 | 83 |
| 3-1/2” | 90 | - | - | ||||||||||
| 4개 | 100개 | 355.6 | 76.2 | 165.1 | 108 | 116.8 | 11.2 | 273.1 | 41.1 | 8 | 1 1/2” | 58 | 127 |
| 5" | 125 | 419.1 | 91.9 | 203.2 | 130 | 144.5 | 11.2 | 323.9 | 47.8 | 8 | 1 3/4" | 95 | 210 |
| 6개 | 150 | 482.6 | 108 | 235 | 152.4 | 171.5 | 12.7 | 368.3 | 53.8 | 8 | 2개 | 146 | 323 |
| 8개 | 200 | 552.5 | 127 | 304.8 | 177.8 | 222.3 | 12.7 | 438.2 | 53.8 | 12 | 2개 | 220 | 485 |
| 10" | 250 | 673.1 | 165.1 | 374.7 | 228.6 | 277.4 | 12.7 | 539.8 | 66.5 | 12 | 2 1/2” | 420 | 925 |
| 12" | 300 | 762 | 184.2 | 441.5 | 254 | 328.2 | 12.7 | 619.3 | 73.2 | 12 | 2 3/4" | 590 | 1300년 |
