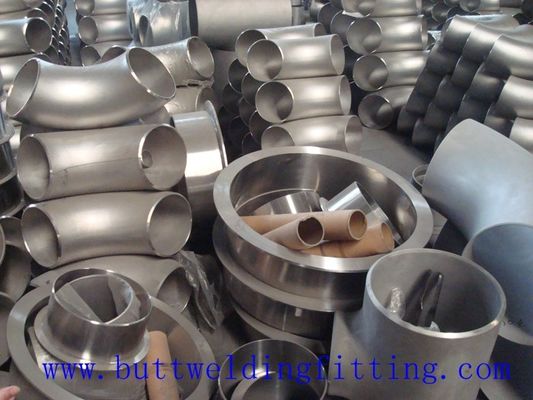

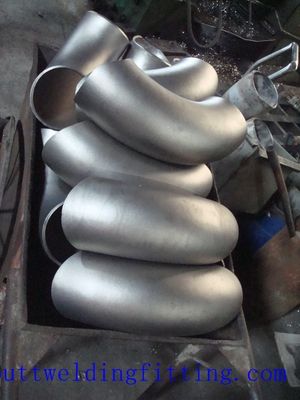

MSS-SP75 WPC A420 WPL6 스테인리스 모든 벽 간격 팔꿈치에 있는 맞댄 용접 관 이음쇠
제품 상세 정보
| 물자 Grrade | 물자 Grrade WP304 | 크기 | 1-48 인치 |
|---|---|---|---|
| 표준 | ASME B16.9 | 유형 | 이음새가 없는 용접 |
| 강조하다 | 맞댄 용접 관 이음쇠,산업 관 이음쇠 |
||
제품 설명
MSS-SP75 WPC A420 WPL6 스테인리스 모든 벽 간격 팔꿈치에 있는 맞댄 용접 관 이음쇠
· 물자: 스테인리스
· 기술: 위조하는
· 유형: 팔꿈치
· 연결: 용접
· 모양: 동등한 것
· 맨 위 부호: 둥근
· 크기: 1/2” - 72"
· 압력: sch10-xxs
· 각: 22.5°, 30°, 45°, 60°, 90°의 180° 정도
· 신청: 석유 화학 기계장치 전력, 제지, 등
· 기준: ASME ANSI MSS-SP JISB DIN BS GB
· 포장: 클라이언트의 필요조건에 관해서는 나무로 되는 이론에서는, 깔판, 또는
· 반경: 짧은 반경, 긴 반경
· 자격: API, ISO의 세륨
· 지상 처리: 자연
묘사:
1. 제품 품목 아니오: 003fittings-Cosco 강철
2. 제품은 석유에서 주로 & 가스, 화학 공장, 발전소, 야금술, 조선, 등 이용되었습니다.
3. ISO9001의 밑에 엄격히 생산 과정: 2008년 질 contral 체계 지침서.
4. EN10204 3.2.1에 의하여 MTC 증명서.
5. 표를 하기: 등록된 로고, 열 수, 강철 급료, 기준, 크기

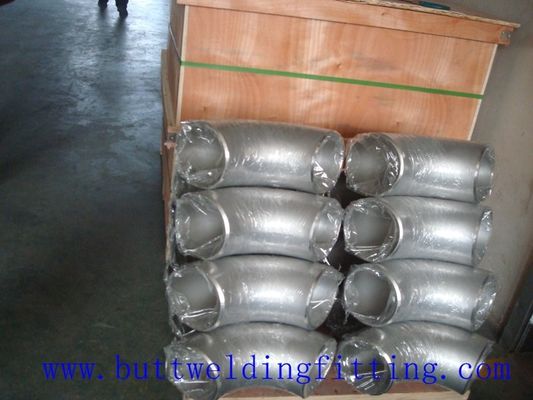

6. 포장: 나무 상자 또는 나무로 되는 깔판.
7. H.S 부호: 73072300
| 제품 | 팔꿈치 |
| 유형 |
길거나 짧은 반경. 22.5°, 30°, 45°, 60°, 90°의 180° 정도, 개머리판쇠 용접 팔꿈치, 위조는 팔꿈치, 거리 팔꿈치를 실을 꿰었습니다. |
| 크기 |
개머리판쇠 용접 DN: DN10~DN 1200년 무게: SCH10-XXS 위조 DN: DN10~DN150 압력 종류: 150LBS~10000LBS |
|
표준
|
ANSI B16.5, B16.11, B16.3, ASTM A234/A234M, ASTM A403/A403M, ASTM A420/A420M, ASTM A182/A182M, DIN2605, JIS B2311, JIS B2312. HG, HGJ SH, GB JB, ANSI, JIS, DIN |
|
물자
|
A105, WPB, WPC, WP1, WP12, WP11, WP22, WP5, WP9, WPR, WP91, WP304, WP304L, WP309, WP310, WP316, WP316L, WP317, WP317L, WP321, WP347, WP348, WPL3, WPL6, WPL8, WPL9, F1, F5, F1
|
| 지상 처리 |
PE 발린 녹슬지 않는 기름 직류 전기를 통하기 폴란드어 와니스 코팅 |
| 신청 |
화학물질 지방 & 비료 제당 공장 & 증류소 시멘트 기업 조선 제지 산업; 석유화학 제품 기름 & 천연 가스 수송; |
물자:
| 물자 | ASTM | 탄소 강철 (ASTM A234WPB, A234WPC, A420WPL6. |
|
스테인리스 (ASTM A403 WP304,304L, 316,316L, 321. 1Cr18Ni9Ti, 00Cr19Ni10,00Cr17Ni14Mo2의 ect.) |
||
| 합금 강철: A234WP12, A234WP11, A234WP22, A234WP5, A420WPL6, A420WPL3 |
||
| DIN | 탄소 강철: St37.0, St35.8, St45.8 | |
| 스테인리스: 1.4301, 1.4306, 1.4401, 1.4571 | ||
| 합금 강철: 1.7335, 1.7380, 1.0488 (1.0566) | ||
| JIS | 탄소 강철: PG370, PT410 | |
| 스테인리스: SUS304, SUS304L, SUS316, SUS316L, SUS321 | ||
| 합금 강철: PA22, PA23, PA24, PA25, PL380 | ||
| GB | 10#, 20#, 20G, 23g, 20R, Q235,16Mn, 16MnR, 1Cr5Mo, 12CrMo, 12CrMoG, 12Cr1Mo |
명세
| 명목상 직경 | 베벨에 외부 직경 | 끝에 센터 | 센터에 센터 | 얼굴 등을 맞댄 | |||||||
| 45°Elbow | 90°Elbow | 180°Elbow | |||||||||
| D | B | A | O | K | |||||||
| DN | NPS | 시리즈 A | 시리즈 B |
오래 반경 |
오래 반경 |
간결 반경 |
오래 반경 |
짧은 반경 |
오래 반경 |
짧은 반경 | |
| 15 | 1/2 | 21.3 | 18 | 16 | 38 | - | 76 | - | 48 | - | |
| 20 | 3/4 | 26.9 | 25 | 19 | 38 | - | 76 | - | 51 | - | |
| 25 | 1 | 33.7 | 32 | 22 | 38 | 25 | 76 | 51 | 56 | 41 | |
| 32 | 1.1/4 | 42.4 | 38 | 25 | 48 | 32 | 95 | 64 | 70 | 52 | |
| 40 | 1.1/2 | 48.3 | 45 | 29 | 57 | 38 | 114 | 76 | 83 | 62 | |
| 50 | 2 | 60.3 | 57 | 35 | 76 | 51 | 152 | 102 | 106 | 81 | |
| 65 | 2.1/2 | 76.1(73) | 76 | 44 | 95 | 64 | 190 | 127 | 132 | 100 | |
| 80 | 3 | 88.9 | 89 | 51 | 114 | 76 | 229 | 152 | 159 | 121 | |
| 90 | 3.1/2 | 101.6 | - | 57 | 133 | 89 | 267 | 178 | 184 | 140 | |
| 100 | 4 | 114.3 | 108 | 64 | 152 | 102 | 305 | 203 | 210 | 159 | |
| 125 | 5 | 139.7 | 133 | 79 | 190 | 127 | 381 | 254 | 262 | 197 | |
| 150 | 6 | 168.3 | 159 | 95 | 229 | 152 | 457 | 305 | 313 | 237 | |
| 200 | 8 | 219.1 | 219 | 127 | 305 | 203 | 610 | 406 | 414 | 313 | |
| 250 | 10 | 273 | 273 | 159 | 381 | 254 | 762 | 508 | 518 | 391 | |
| 300 | 12 | 323.9 | 325 | 190 | 457 | 305 | 914 | 610 | 619 | 467 | |
| 350 | 14 | 355.6 | 377 | 222 | 533 | 356 | 1067년 | 711 | 711 | 533 | |
| 400 | 16 | 406.4 | 426 | 254 | 610 | 406 | 1219년 | 813 | 813 | 610 | |
| 450 | 18 | 457.2 | 478 | 286 | 686 | 457 | 1372년 | 914 | 914 | 686 | |
| 500 | 20 | 508 | 529 | 318 | 762 | 508 | 1524년 | 1016년 | 1016년 | 762 | |
| 550 | 22 | 559 | - | 343 | 838 | 559 | 1676년 | 1118년 | 1118년 | 838 | |
| 600 | 24 | 610 | 630 | 381 | 914 | 610 | 1829년 | 1219년 | 1219년 | 914 | |
| 650 | 26 | 660 | - | 406 | 991 | 660 | 1982년 | 1320년 |
주: 1. 괄호에 있는 수를 선택하지 않는 것이 낫습니다 2. 시리즈 A를 선택하는 것을 선호하는
|
||
| 700 | 28 | 711 | 720 | 438 | 1067년 | 711 | 2134 | 1422년 | |||
| 750 | 30 | 762 | - | 470 | 1143년 | 762 | 2286 | 1524년 | |||
| 800 | 32 | 813 | 820 | 502 | 1219년 | 813 | 2438 | 1626년 | |||
| 850 | 34 | 864 | - | 533 | 1295년 | 864 | 2590 | 1728년 | |||
| 900 | 36 | 914 | 920 | 565 | 1372년 | 914 | 2744 | 1828년 | |||
| 950 | 38 | 965 | - | 600 | 1448년 | 965 | 2896 | 1930년 | |||
| 1000년 | 40 | 1016년 | 1020년 | 632 | 1524년 | 1016년 | 3048 | 2032년 | |||
| 1050년 | 42 | 1067년 | - | 660 | 1600년 | 1067년 | 3200 | 2134 | |||
| 1100년 | 44 | 1118년 | 1120년 | 695 | 1676년 | 1118년 | 3352 | 2236 | |||
| 1150년 | 46 | 1168년 | - | 727 | 1753년 | 1168년 | 3506 | 2336 | |||
| 1200년 | 48 | 1220년 | 1220년 | 759 | 1829년 | 1219년 | 3658 | 2440 | |||
대략 무게:
| DN | 인치 | OD | F | B | 5S | 10S | 20S | 40S | 80S | 120S |
| 15 | 1/2 | 18 21.3 | 38 | 16 | 0.04 0.05 | 0.05 0.06 | 0.059 0.063 | 0.06 0.08 | 0.08 0.10 | |
| 20 | 3/4 | 25 26.7 | 38 | 0.06 0.06 | 0.07 0.08 | 0.08 0.09 | 0.09 0.10 | 0.13 0.13 | ||
| 25 | 1 | 32 33.4 | 38 | 16 | 0.08 0.08 | 0.12 0.13 | 0.13 0.135 | 0.14 0.14 | 0.18 0.19 | |
| 32 | 1.1/4 | 38 42.2 | 48 | 20 | 0.11 0.13 | 0.18 0.21 | 0.21 0.24 | 0.23 0.26 | 0.31 0.35 | |
| 40 | 1.1/2 | 45 48.3 | 57 | 24 | 0.16 0.17 | 0.26 0.28 | 0.30 0.32 | 0.33 0.35 | 0.44 0.48 | |
| 50 | 2 | 57 60.3 | 76 | 32 | 0.28 0.29 | 0.45 0.47 | 0.59 0.61 | 0.62 0.66 | 0.95 0.90 | |
| 65 | 2.1/2 | 73 76.1 | 95 | 40 | 0.55 0.57 | 0.80 0.83 | 0.96 1.1 | 1.25 1.31 | 1.72 1.80 | |
| 80 | 3 | 89 | 114 | 47 | 0.80 | 1.17 | 1.6 | 2.06 | 2.86 | |
| 90 | 3.1/2 | 101.6 | 133 | 55 | 1.08 | 1.57 | 2.1 | 2.74 | 3.82 | |
| 100 | 4 | 108 114.3 | 152 | 63 | 1.31 1.39 | 1.01 2.03 | 2.65 2.87 | 3.54 3.76 | 5.13 5.46 | 6.27 6.68 |
| 125 | 5 | 133 141.3 139.7 | 190 | 79 | 2.68 2.82 2.87 | 3.24 3.45 3.41 | 4.81 5.12 5.06 | 6.16 6.54 6.47 | 8.71 9.25 9.14 | 11.3 12.0 11.9 |
| 150 | 6 | 159 168.3 165.2 | 229 | 95 | 3.85 4.10 4.03 | 4.69 4.96 4.87 | 6.97 7.38 7.24 | 9.56 10.1 9.95 | 14.4 15.3 15.0 | 18.6 19.8 19.4 |
| 200 | 8 | 219 216.3 | 305 | 126 | 7.15 7.05 | 9.65 9.53 | 16.1 15.9 | 20.4 20.1 | 31.0 30.5 | 43.1 42.5 |
| 250 | 10 | 273 267.4 | 381 | 128 | 13.7 13.2 | 16.7 16.3 | 25.8 24.6 | 36.2 35.4 | 57.2 56.2 | 79.7 77.6 |
| 300 | 12 | 325 323.9 318.5 | 457 | 189 | 23.0 22.6 22.3 | 26.1 26.0 25.5 | 36.1 36.0 35.3 | 55.7 55.5 56.1 | 95.2 94.8 92.7 | 133 133 132 |
| 350 | 14 | 377 355.6 | 533 | 221 | 30.8 29.0 | 36.9 34.7 | 60.2 56.7 | 83.1 78.2 | 147 138 | 202 189 |
| 400 | 16 | 426 406.4 | 610 | 253 | 41.8 39.9 | 47.7 45.5 | 78.0 74.3 | 122 116 | 211 201 | 280 267 |
| 450 | 18 | 478 457.2 | 686 | 284 | 52.9 50.5 | 60.3 57.7 | 87.7 83.8 | 175 167 | 301 287 | 422 403 |
| 500 | 20 | 529 508 | 762 | 316 | 74.2 71.3 | 84.9 81.5 | 146 140 | 242 232 | 414 398 | 577 552 |
| 550 | 22 | 559 | 838 | 347 | 86.3 | 98.8 | 169 | 307 | 694 | |
| 600 | 24 | 630 610 | 914 | 379 | 122 118 | 141 137 | 209 202 | 379 367 | 657 638 | 951 918 |
| 650 | 26 | 660 | 991 | 410 | 315 | |||||
| 700 | 28 | 720 711 | 1067년 | 442 | 371 366 | |||||
| 750 | 30 | 762 | 1143년 | 473 | 214 | 264 | 421 | |||
| 800 | 32 | 820 813 | 1219년 | 506 | 484 480 | 663 657 | ||||
| 850 | 34 | 864 | 1295년 | 537 | 542 | 742 | ||||
| 900 | 36 | 920 914 | 1372년 | 568 | 612 608 | 914 908 |
