누출이 없는 도장 철판
제품 상세 정보
| 제품명 | 제로 누설 단조 강철 플랜지 | 플랜지 종류 | 용접 넥 / 슬립온 / 블라인드 / 소켓 용접 / 나사산형 |
|---|---|---|---|
| 씰 페이스 마감 | 기밀 개스킷 장착을 위한 톱니 모양 동심 마감 125-250 AARH | 누출 테스트 방법 | 수압 테스트 + 공압식 기밀 누출 테스트 |
| 압력 범위 | 클래스 150 - 클래스 2500(150# - 2500#) | 재료 등급 | ASTM A105 / A182 F304 / F304L / F316 / F316L |
| 디자인 표준 | ASME B16.5 / ASME B16.47 / EN 1092-1 | 표면 처리 | 방청유 코팅 또는 부동태화 |
| 강조하다 | 누출이 없는 도장 철판,누출 방지 가조 파이프 플랜지,거품 밀폐 튀긴 플랜지 |
||
제품 설명

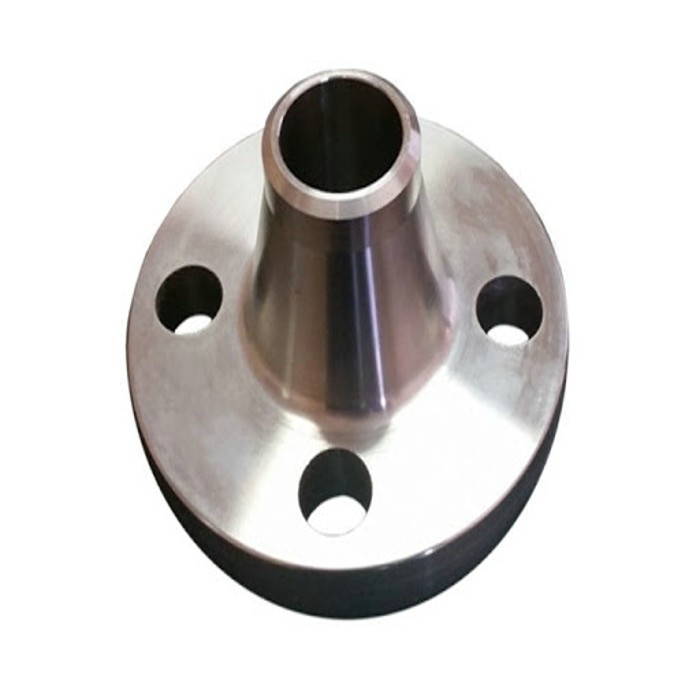

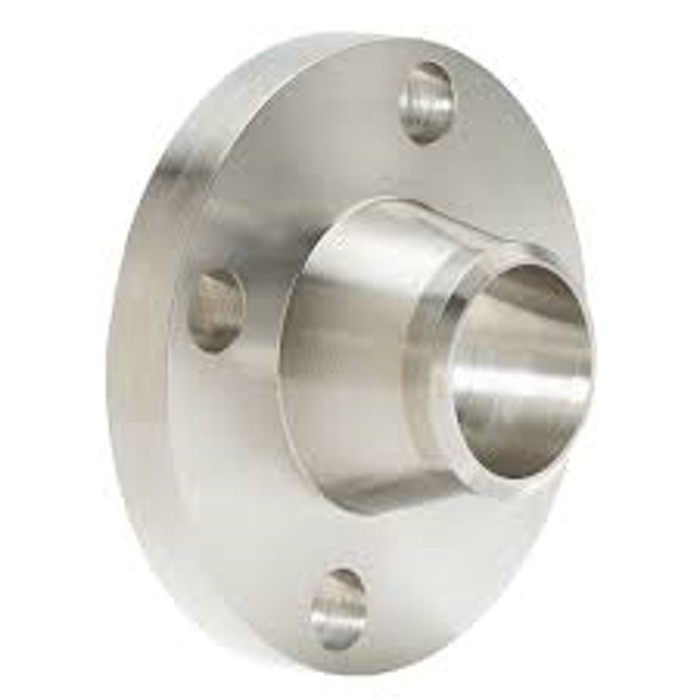

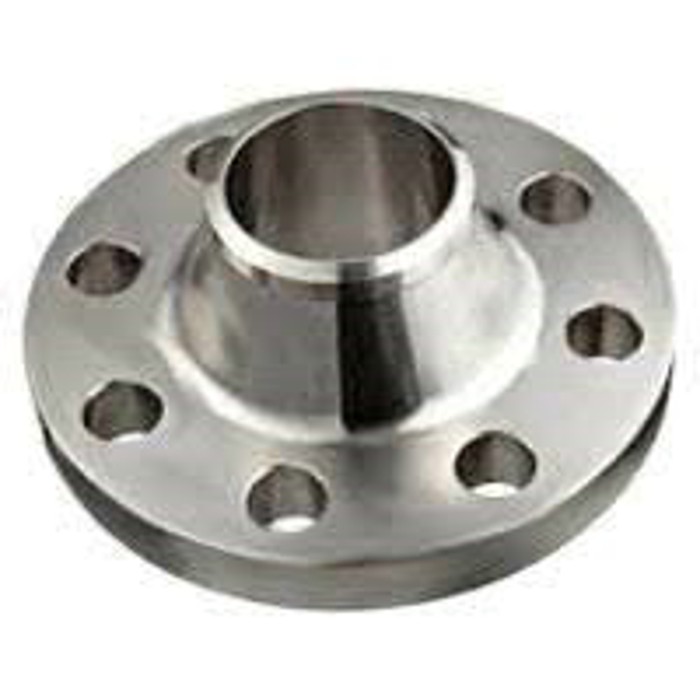

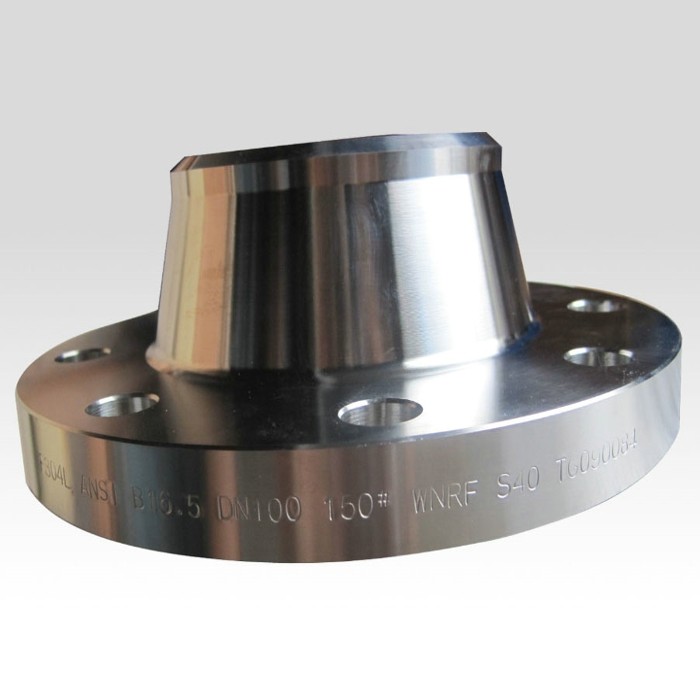

제로 누출 단조강 플랜지
제품 개요
제로 누출 단조강 플랜지는 누출, 가스 누출 또는 제품 손실이 허용되지 않는 파이프라인 시스템을 위해 설계되었습니다. 플랜지 조인트는 씰링 표면만큼만 성능을 발휘하며, 모든 제로 누출 단조강 플랜지는 완전히 열처리된 후 125-250 AARH의 제어된 톱니 모양 마감으로 정밀하게 가공됩니다.
이 제어된 표면 질감은 개스킷에 양호한 안착 그립을 제공하며, 이는 기포가 새지 않는 조인트의 첫 번째 조건입니다. 당사의 제로 누출 단조강 플랜지는 라이즈드 페이스(RF) 및 링 타입 조인트(RTJ) 씰링 페이스로 제공되며, 각 플랜지는 출하 전에 100% 수압 테스트를 거칩니다.
가스 및 휘발성 매체 서비스의 경우 RX 또는 BX 금속 개스킷과 일치하는 RTJ 페이스를 권장하며, 당사 작업장에서는 개스킷 및 스터드 볼트를 포함한 완전한 조인트 솔루션을 공급할 수 있습니다. 씰 페이스 평탄도, 볼트 구멍 정렬 및 개스킷 안착 폭은 개별적으로 검사되어 조립된 조인트가 설계된 제로 누출 성능에 도달하도록 합니다.
사양
| 설계 표준 | ASME B16.5, ASME B16.47, EN 1092-1 |
|---|---|
| 사이즈 범위 | 1/2" ~ 48" (DN15 ~ DN1200) |
| 압력 등급 | Class 150 ~ Class 2500 |
| 씰 페이스 | RF, FF, RTJ (RX/BX) |
| 페이스 마감 | 톱니 모양 동심, 125-250 AARH |
| 재질 | A105, F304/304L, F316/316L, 합금강 |
| 온도 범위 | 재질 등급별 -29°C ~ 538°C |
| 테스트 | 100% 수압, 선택적 공압 기포 누출 테스트 |
주요 장점
- 제어된 125-250 AARH 톱니 모양 마감은 모든 개스킷에 제로 누출 조립을 위한 신뢰할 수 있는 안착 표면을 제공합니다.
- 가스 및 휘발성 서비스의 금속 대 금속 씰링을 위해 엄격한 공차로 가공된 RTJ 페이스
- 표준 100% 수압 테스트; 요청 시 공압 기포 누출 테스트 가능
- 단조 및 열처리된 블랭크는 조밀한 결정 구조와 일관된 기계적 특성을 제공합니다.
- 열 번호 및 EN 10204 3.1 밀 인증서와 함께 완전한 재질 추적성
- Class 150 ~ Class 2500의 넓은 압력 범위는 저압 및 고압 네트워크에 적합합니다.
품질 보증 및 문서
모든 제로 누출 단조강 플랜지는 서면 품질 계획에 따라 생산됩니다. 입고 재료는 밀 인증서와 대조 확인되며, 단조 블랭크는 기록된 로 가열 차트로 열처리되고, 가공된 페이스는 표면 비교기로 검증되며, 각 제로 누출 단조강 플랜지는 보호 처리가 적용되기 전에 최종 수압 테스트를 거칩니다.
당사는 가스 배급망, 화학 공장 및 해상 플랫폼에 제로 누출 단조강 플랜지를 공급해 왔으며, 당사의 품질 기록은 언제든지 고객 및 제3자 검사관의 감사에 개방됩니다.
자주 묻는 질문
Q1: 단조강 플랜지의 제로 누출 성능을 어떻게 보장합니까?
제로 누출은 씰 페이스에서 시작됩니다. 당사는 제어된 톱니 모양 마감으로 모든 제로 누출 단조강 플랜지를 가공하고 표면 비교기로 평탄도와 마감을 검증합니다. 그런 다음 각 플랜지는 100% 수압 테스트를 거치며, 출하 전에 당사 작업장에서 조립하여 공압 기포 누출 테스트를 수행할 수 있습니다.
Q2: 천연 가스 서비스에는 어떤 씰 페이스를 선택해야 합니까?
가스 및 기타 휘발성 매체의 경우 금속 RX 또는 BX 링 개스킷이 있는 RTJ 페이스를 권장합니다. 당사의 RTJ 제로 누출 단조강 플랜지는 ASME B16.5의 홈 치수에 맞춰 가공되며, 일치하는 개스킷과 함께 공급될 수 있습니다.
Q3: 어떤 테스트 인증서를 제공할 수 있습니까?
각 배치에는 수압 테스트 보고서, EN 10204 3.1 재질 인증서 및 열 번호 추적성이 함께 제공됩니다. SGS, BV, TUV 또는 Lloyds의 제3자 검사는 적재 전에 준비될 수 있습니다.
Q4: 플랜지 조인트용 개스킷과 볼트도 공급합니까?
예. 나선형 개스킷, RTJ 금속 링, 스터드 볼트 및 너트를 포함한 완전한 제로 누출 조인트 패키지를 공급할 수 있으므로 전체 연결부가 하나의 책임 있는 출처에서 제공됩니다.
