엑스레이 테스트 ASME B16.9 316L 스테인리스 스틸 팔꿈치
제품 상세 정보
| 제품명 | X-Ray 테스트를 거친 스테인레스 스틸 팔꿈치 | 애플리케이션 | 석유화학/정유/고압 파이프라인 |
|---|---|---|---|
| 재료 등급 | 316L(UNS S31603) | 기준 | ASME B16.9, ASTM A403 WP316L |
| 테스트 | 100% X-Ray / RT, PMI, 수압 테스트 | 도 | 45 / 90 / 180도 |
| 벽 두께 | Sch10s - Sch160 | 검사증명서 | EN 10204 3.1 / 3.2 |
| 강조하다 | 엑스레이 테스트를 거친 팔꿈치,PMI 테스트를 거친 파이프 피팅,ASME B16.9 스테인리스 팔꿈치 |
||
제품 설명

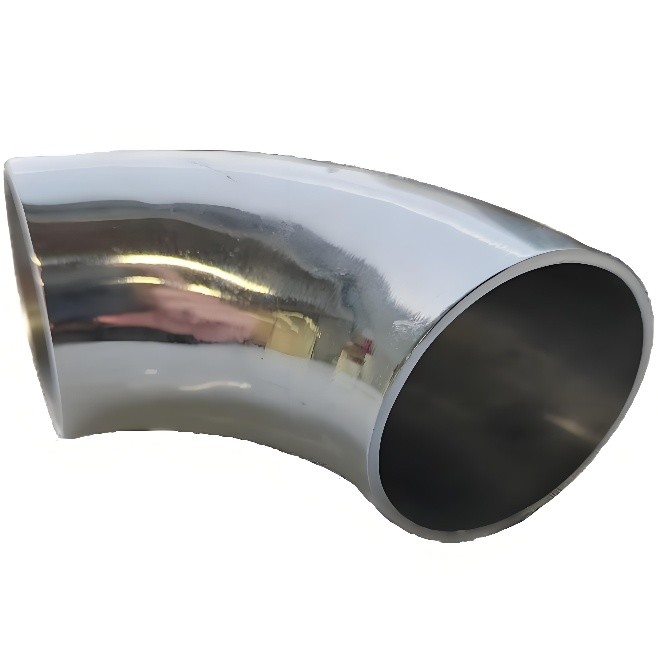

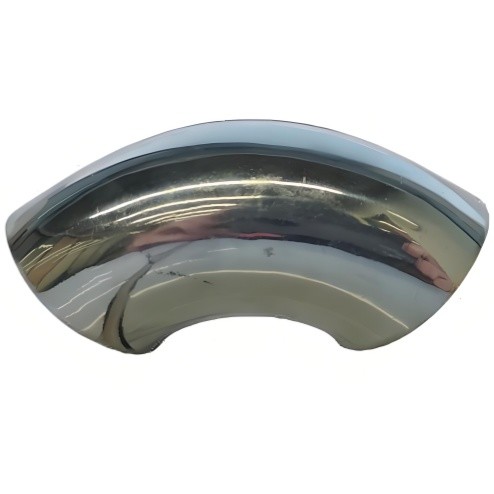

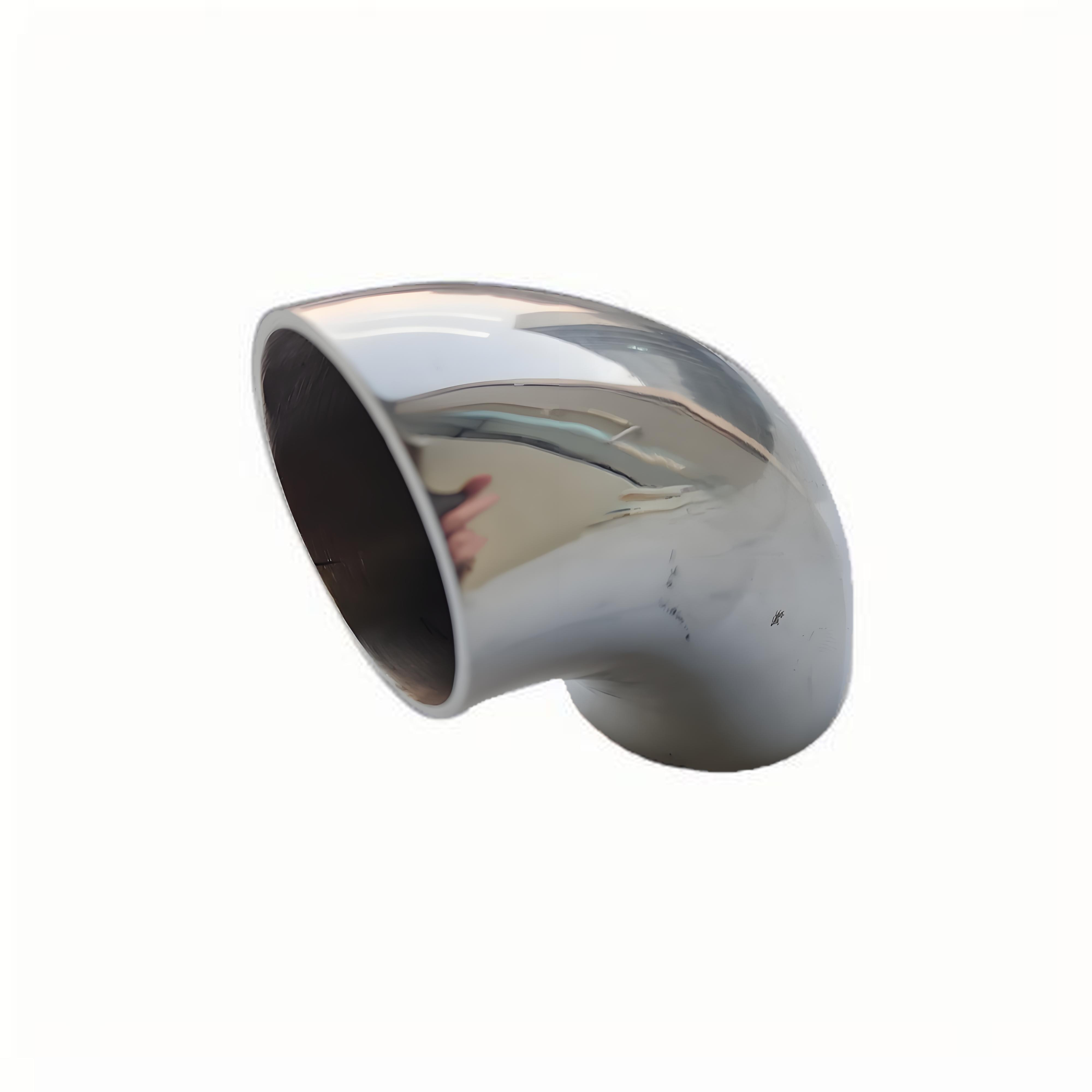

X-Ray 테스트 ASME B16.9 316L 스테인리스 스틸 엘보
당사의 X-레이 테스트 316L 스테인리스 스틸 엘보는 용접 및 재료 무결성이 절대 타협될 수 없는 석유화학, 정유 및 고압 배관 응용 분야에 대한 완전한 방사선 검사를 제공합니다. 각 맞대기 용접 엘보는 ASME B16.9 치수 및 ASTM A403 WP316L 요구 사항에 따라 제조된 후, 출고 전에 용접 구조에 대한 100% X-레이(방사선) 검사, 재료 식별(PMI) 및 수압 테스트를 거칩니다.
완전한 EN 10204 3.1 / 3.2 문서는 용해부터 최종 검사까지 완전한 추적성을 제공하여 프로젝트 엔지니어에게 모든 피팅에 대한 문서화된 신뢰를 제공합니다. 이 엄격한 비파괴 검사 프로그램은 ASME B31.3 공정 배관 및 API 정유 요구 사항과 일치하여 규제 의무를 충족하고 지연이나 재작업 없이 제3자 감사를 통과하도록 돕습니다.
검사 프로그램은 숙련된 NDE 검사원이 보정된 장비를 사용하여 수행하며, 모든 보고서는 특정 피팅 및 열 번호에 추적 가능합니다. 방사선 사진 및 PMI 기록은 보관되며 출하 시 함께 제공될 수 있어, 품질 팀 및 제3자 감사자가 설치 전에 각 엘보의 검사 이력에 대한 완전한 가시성을 확보할 수 있습니다.
사양
| 재질 | 316L 스테인리스 스틸 (UNS S31603) |
| 표준 | ASME B16.9, ASTM A403 WP316L |
| 유형 | 45 / 90 / 180도 엘보 |
| 반경 | 장반경 (LR) / 단반경 (SR) |
| 사이즈 범위 | 1/2" ~ 24" (DN15 - DN600) |
| 벽 두께 | SCH10S - SCH160 |
| 테스트 | 100% X-Ray / RT, PMI, 수압 |
| 문서 | EN 10204 3.1 / 3.2 |
| 인증 | ISO 9001, PED |
주요 특징 및 장점
- 100% 방사선 검사는 용접 건전성을 검증하고 결함이 없음을 확인합니다.
- 재료 식별은 모든 생산 열의 합금 구성을 확인합니다.
- 수압 테스트는 모든 출하가 공장을 떠나기 전에 압력 무결성을 검증합니다.
- 완전한 3.1 / 3.2 재료 추적성은 규제 준수 및 감사를 지원합니다.
- ASME B31.3 공정 배관 및 API 정유 응용 분야에 이상적입니다.
- 테스트 보고서 및 방사선 사진은 보관되며 요청 시 검토 가능합니다.
- 완전한 검사 문서 패키지가 모든 중요 서비스 출하 시 포함됩니다.
응용 분야
이 엘보는 다음과 같은 까다로운 산업 전반에 걸쳐 널리 사용됩니다:
- 정유 및 석유화학 공정 배관
- 석유 및 가스 채집 및 송유관
- 고압 증기 및 유틸리티 시스템
- 발전소 및 보일러 공급 배관
- 용접 무결성이 필수적인 중요 서비스
자주 묻는 질문
Q: 어떤 비파괴 검사를 수행합니까?
A: 프로젝트 사양에 따라 요구되는 경우, 용접 엘보에 대한 100% X-레이(방사선) 검사, 초음파 검사, PMI 및 수압 테스트를 수행합니다.
Q: EN 10204 3.2 인증서를 공급할 수 있습니까?
A: 예, SGS, BV, TUV 또는 DNV와 같은 기관의 제3자 검사를 포함한 3.2 인증은 중요 응용 분야에 대해 요청 시 제공됩니다.
Q: 어떤 산업에서 X-레이 테스트 피팅이 필요합니까?
A: 석유화학, 석유 및 가스, 정유, 발전 및 고압 공정 배관은 일반적으로 용접 품질을 검증하고 안전한 작동을 보장하기 위해 방사선 검사가 필요합니다.
Q: 방사선 검사 기록을 보관합니까?
A: 예, 추적성을 위해 검사 기록 및 방사선 사진을 보관하며, 프로젝트 문서 및 감사를 지원하기 위해 제공될 수 있습니다.
Q: 프로젝트에 중요한 피팅에 대한 긴급 배송을 제공합니까?
A: 예, 긴급한 프로젝트 일정에 맞춰 생산 및 테스트를 우선적으로 처리할 수 있습니다. 귀하의 일정과 사양을 알려주시면 연락드리겠습니다.
