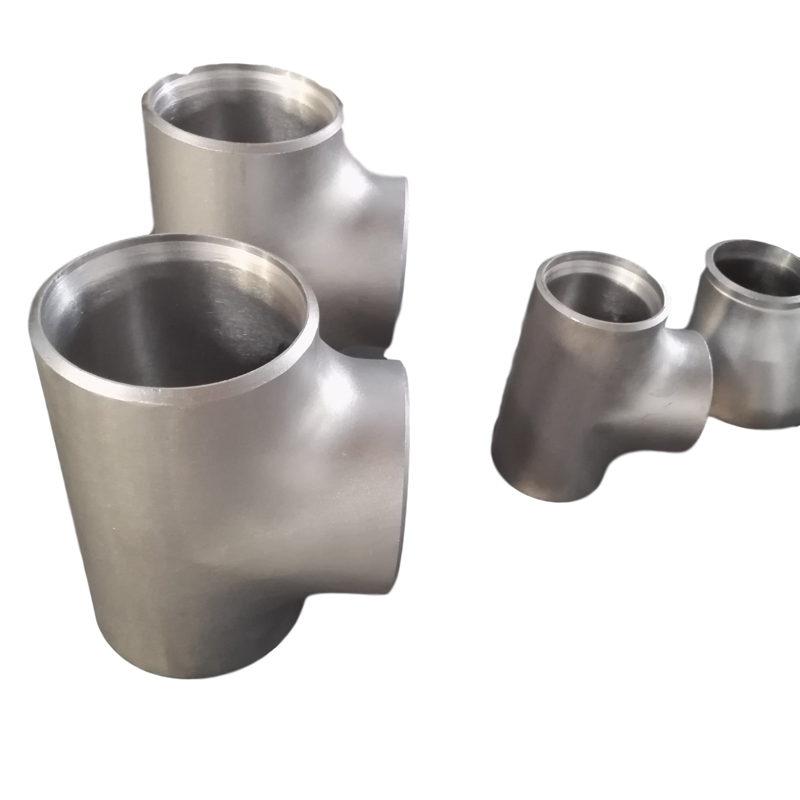

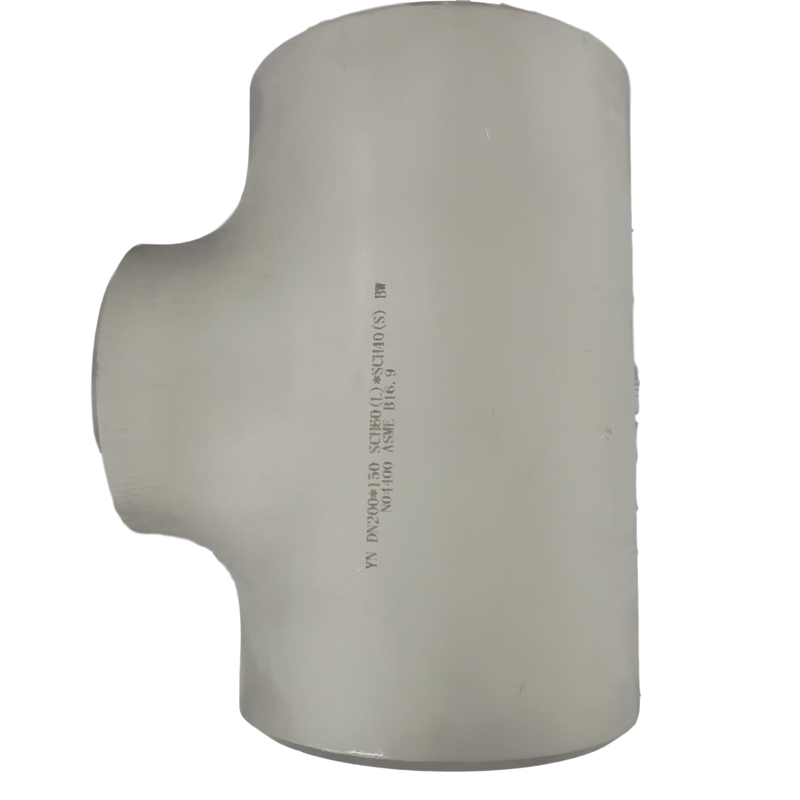

고압 클래스 600 스테인리스 강 감소 맞대기 용접 티 ASTM A403 WP304L
제품 상세 정보
| 제품명 | 클래스 600 고압 스테인레스 스틸 리듀싱 티 | 압력 클래스 | 클래스 600(PN100) |
|---|---|---|---|
| 재료 등급 | ASTM A403 WP304L | 유형 | 리듀싱티(부등티) |
| 벽 두께 | SCH80 / SCH80S / SCH160 | 애플리케이션 | 고압 증기, 유압 시스템, 정유 공정, 약품 주입 |
| 강조하다 | 고압 감소 티,600급 스테인리스 티,WP304L 부단 용접 장치 |
||
제품 설명
고압 클래스 600 스테인리스 스틸 리듀싱 맞대기 용접 티 ASTM A403 WP304L
이 고압 클래스 600 스테인리스 스틸 리듀싱 맞대기 용접 티는 까다로운 고압 배관 조건을 견딜 수 있도록 설계 및 제조되었습니다. ASTM A403 등급 WP304L 오스테니트계 스테인리스 스틸로 제작된 이 클래스 600 압력 등급 리듀싱 티는 ASME B16.9 치수 표준을 준수하며, ASME B16.5 클래스 600 플랜지 일치 사양에 따른 압력-온도 등급을 갖습니다.
리듀싱 구성은 분기 연결부에서 원활한 직경 전환을 허용하면서도 완전한 압력 무결성을 유지합니다. 각 고압 클래스 600 스테인리스 스틸 리듀싱 맞대기 용접 티는 압력 유지를 위한 최적화된 벽 두께, 정밀한 베벨 끝단 준비, 균일한 기계적 특성을 보장하는 완전 용액 풀림 처리가 특징입니다. 이 피팅은 고압 증기 라인, 유압 시스템 및 신뢰할 수 있는 압력 유지가 필수적인 공정 배관과 같은 응용 분야를 위해 설계되었습니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 재질 등급 | ASTM A403 WP304L / UNS S30403 / 1.4307 |
| 압력 등급 | 클래스 600 (EN 1092-1 동등 PN100) |
| 유형 | 리듀싱 티 (불균형 티) |
| 사이즈 범위 | 1/2" - 24" (DN15 - DN600) |
| 벽 두께 | SCH80 / SCH80S / SCH160 (사이즈 요구 사항에 따름) |
| 표준 | ASME B16.9, ASTM A403, ASME B16.5 압력 등급 |
| 제조 | 심리스 (최대 24"), 용접 (26" 이상) |
| 끝단 준비 | ASME B16.25에 따른 베벨 끝단, 37.5° ±2.5° |
| 테스트 | 수압 테스트, 방사선 투과 검사 (RT) 가능 |
| 온도 범위 | -196°C ~ +400°C (압력 강하 테이블에 따름) |
주요 장점 및 적용 분야
- 인증된 클래스 600 압력 등급: 각 고압 클래스 600 스테인리스 스틸 리듀싱 맞대기 용접 티는 PN100/클래스 600 압력 등급에 적합한 벽 두께로 설계되었으며, 정격 압력의 1.5배로 수압 테스트를 통해 검증되었습니다.
- 신뢰할 수 있는 직경 전환: 리듀싱 설계는 더 큰 주 배관에서 더 작은 분기 배관으로의 원활한 흐름 전환을 허용하여 고압 조건에서 분기 연결 지점의 흐름 난류 및 침식을 최소화합니다.
- 고압 증기 시스템: 클래스 600 압력 유지가 필요한 발전소 및 산업 시설의 과열 증기 분배 네트워크에 적합합니다.
- 유압 및 공압 시스템: 검증된 압력 무결성 및 누수 방지 성능을 갖춘 고압 유압 오일 및 압축 가스 분배를 위해 설계되었습니다.
- 정유 공정 장치: 고온에서 작동하는 수소 처리, 촉매 개질 및 기타 정유 장치 배관에 이상적입니다.
- 화학 물질 주입 시스템: 석유화학 및 해양 처리 시설의 고압 화학 물질 주입 및 투여 라인 요구 사항을 충족합니다.
자주 묻는 질문
Q: 스테인리스 스틸 리듀싱 맞대기 용접 티의 클래스 600 압력 등급은 무엇을 의미하나요?
A: 당사의 스테인리스 스틸 리듀싱 맞대기 용접 티에 대한 클래스 600 압력 등급은 클래스 600 플랜지에 대한 ASME B16.5에 정의된 압력-온도 등급 시스템에 해당합니다. 상온(최대 38°C)에서 클래스 600의 최대 허용 작동 압력은 WP304L 재질의 경우 약 102 bar (1480 psi)입니다. 작동 온도가 증가함에 따라 표준 강하 테이블에 따라 허용 압력이 감소합니다. 당사의 고압 클래스 600 스테인리스 스틸 리듀싱 맞대기 용접 티 피팅은 클래스 600 압력 유지를 완전히 유지하기 위해 비례적으로 더 두꺼운 벽(작은 사이즈의 경우 일반적으로 SCH80 또는 SCH160)을 특징으로 합니다. 각 피팅은 클래스 600 플랜지 연결부의 압력 용량과 일치하도록 설계되어 시스템 전체의 압력 무결성을 보장합니다.
Q: 비표준 사이즈 조합의 고압 리듀싱 티를 공급할 수 있나요?
A: 예, 고객 지정 사이즈 조합으로 맞춤형 고압 클래스 600 스테인리스 스틸 리듀싱 맞대기 용접 티를 제조합니다. 일반적인 리듀싱 구성에는 6"x4", 8"x6", 10"x8", 12"x6" 및 기타 비표준 조합이 포함됩니다. 각 맞춤형 리듀싱 티는 해당되는 경우 ASME B31.3 영역 대체 규칙에 따라 분기 교차점에 적절한 보강이 적용되도록 설계되었습니다. 분기 출구 벽 두께는 클래스 600 압력 등급을 완전히 유지하면서 더 작은 직경에 맞게 적절하게 조정됩니다. 모든 맞춤형 설계는 엔지니어링 검토 및 수압 테스트 검증을 통해 지원됩니다.
Q: 맞대기 용접 티의 SCH80과 클래스 600의 차이점은 무엇인가요?
A: 스케줄(SCH80, SCH160)은 주어진 파이프 사이즈의 벽 두께를 정의하는 반면, 클래스 600은 압력-온도 등급을 정의합니다. 당사의 고압 클래스 600 스테인리스 스틸 리듀싱 맞대기 용접 티의 경우, NPS 1/2"-8"에 대한 SCH80 벽 두께는 일반적으로 클래스 600 요구 사항을 충족하며, 더 큰 사이즈는 클래스 600 압력 등급을 충족하기 위해 SCH160 또는 맞춤형 벽 두께가 필요할 수 있습니다. 스케줄과 클래스 간의 관계는 재질 등급, 사이즈 및 온도에 따라 달라집니다. 각 사이즈 및 스케줄 조합에 대해 엔지니어링 검증을 수행하여 클래스 600 준수 여부를 확인합니다. 당사의 기술 팀은 압력, 온도 및 부식 여유를 포함한 특정 설계 조건에 따라 적절한 벽 두께 권장 사항을 제공할 수 있습니다.
