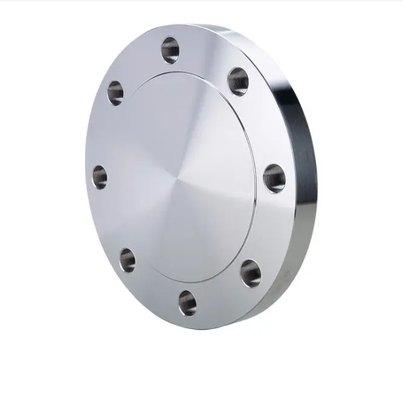

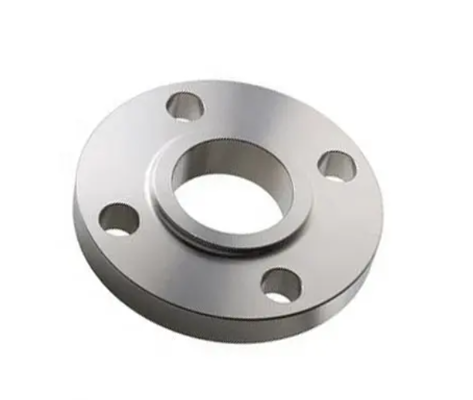

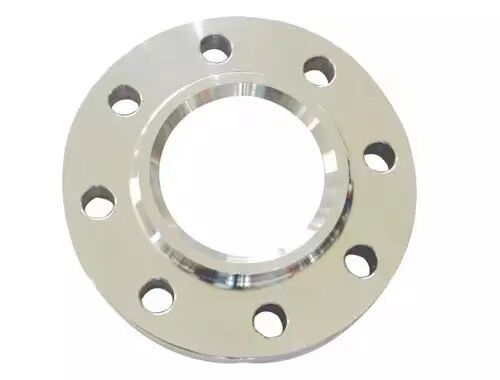

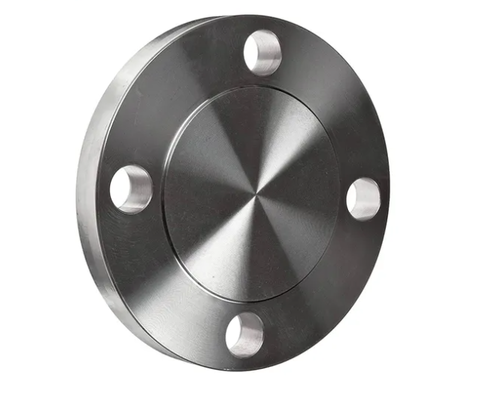

단조 강 플랜지 CAD 도면 3D 모델 볼트 토크 설치 가이드
제품 상세 정보
| 제품명 | 기술 문서 지원이 포함된 단조 강철 플랜지 | 문서 유형 | CAD 도면, 3D STEP 모델, 볼트 토크 차트, MTC, 검사 보고서 |
|---|---|---|---|
| CAD 형식 | DWG, DXF, PDF 치수 도면 사용 가능 | 3D 모델 형식 | 설계 통합을 위한 STEP, IGES, STL |
| 볼트 토크 차트 | 볼트 크기 및 목표 토크 값과 함께 모든 압력 등급에 제공됩니다. | 재료시험성적서 | 필요에 따라 EN 10204 3.1 또는 3.2 |
| 검사 보고 | NDT 보고서, PMI 보고서, 정수압 테스트 보고서 | 판매 후 지원 | 이메일, 영상통화를 통한 설치 안내 가능 |
| 강조하다 | CAD 도면 플랜지 지지대,3D 모델 단조 플랜지,볼트 토크 설치 가이드 |
||
제품 설명
완벽한 기술 문서 패키지를 갖춘 단조강 플랜지
전문 조달 엔지니어와 프로젝트 관리자는 단순한 제품 이상의 것을 요구합니다. 배관 시스템에 원활하게 통합되도록 포괄적인 기술 문서가 필요합니다. 당사 생산 라인의 모든 단조강 플랜지에는 치수 도면 CAD 도면, 3D 솔리드 모델, 볼트 토크 계산 차트, 재료 시험 인증서(MTC) 및 비파괴 검사(NDT) 보고서가 포함된 완벽한 기술 문서 패키지가 함께 제공됩니다. 이 문서 우선 접근 방식은 엔지니어링 검토 시간을 단축하고 설치 중 추측을 제거하며 품질 보증 감사를 위한 완전한 추적성을 제공합니다.
당사의 기술 문서 지원은 설계 사양부터 설치 및 시운전에 이르기까지 전체 제품 수명 주기를 포괄합니다. 견적 단계에서는 플랜지 치수, 볼트 서클 패턴 및 면 유형을 확인하기 위해 예비 치수 도면을 제공합니다. 주문 확인 시 특정 재료 등급, 압력 등급 및 면 요구 사항을 반영하는 인증된 실측 CAD 도면을 제공합니다. 3D STEP 모델을 사용하면 엔지니어링 팀에서 당사의 플랜지를 수동으로 재작성할 필요 없이 배관 등각 도면 및 응력 분석 모델에 직접 통합할 수 있습니다. 배송 후 볼트 토크 가이드는 적절한 개스킷 압축을 보장하고 현장 조립 중 과소 토크 또는 과대 토크의 위험을 제거합니다.
| 문서 항목 | 배송 형식 | 적용 분야 |
|---|---|---|
| CAD 치수 도면 | PDF, DWG, DXF | 배관 설계 및 레이아웃 검증 |
| 3D 솔리드 모델 | STEP(.stp), IGES(.igs) | 3D 배관 통합, 충돌 감지, FEA |
| 볼트 토크 차트 | PDF, Excel 스프레드시트 | 현장 설치 및 개스킷 압축 제어 |
| 재료 시험 인증서 | PDF, EN 10204 3.1 또는 3.2 | 재료 추적성 및 규정 준수 검증 |
| NDT 검사 보고서 | 스캔 이미지가 포함된 PDF | 품질 보증 및 제3자 감사 준수 |
| PMI 보고서 | 합금 원소 백분율이 포함된 PDF | 중요 서비스에 대한 양성 재료 식별 |
| 수압 시험 보고서 | 압력/시간 차트가 포함된 PDF | 압력 무결성 인증 |
| 설치 설명서 | 인쇄된 책자와 PDF | 현장 조립, 용접 및 토크 순서 안내 |
플랜지 조달에서 기술 문서가 중요한 이유
- 치수 오류 제거: 정확한 볼트 서클 직경, 플랜지 외부 직경, 돌출 면 높이 및 허브 치수가 있는 CAD 도면은 잘못된 연결과 비용이 많이 드는 현장 수정을 방지합니다.
- 엔지니어링 검토 가속화: 사전 검증된 3D 모델은 설계 팀이 공급업체 부품을 재작성하는 데 소비하는 시간을 줄여 프로젝트 리드 타임을 직접적으로 단축합니다.
- 올바른 설치 보장: 볼트 토크 차트는 모든 볼트 크기와 개스킷 유형에 대해 윤활 및 비윤활 토크 값을 지정하여 과소 토크로 인한 누출과 과대 토크로 인한 개스킷 파손을 모두 방지합니다.
- 규정 준수 지원: 제3자 검사를 포함한 완전한 EN 10204 3.2 인증은 PED 2014/68/EU, ASME B31.3 및 기타 국제 압력 장비 지침을 충족합니다.
- 수명 주기 추적성 지원: 각 플랜지에는 화학 성분, 기계적 특성 및 열처리 기록을 보여주는 MTC에 추적 가능한 고유한 열 번호가 각인되어 있습니다.
- 프로젝트 위험 감소: 완전한 문서는 치명적인 고장, 규제 위반 또는 프로젝트 지연을 초래할 수 있는 규정을 준수하지 않는 플랜지를 설치할 위험을 제거합니다.
자주 묻는 질문
Q: 어떤 CAD 파일 형식을 제공하며 사용자 정의 도면 보기를 요청할 수 있습니까?
A: 표준으로 PDF 치수 도면을 제공하며, 요청 시 DWG 및 DXF 형식도 제공됩니다. 각 도면에는 정면도, 측면 단면도, 볼트 서클 세부 정보 및 플랜지 면 세부 정보가 포함됩니다. 허브 프로파일 세부 정보, 보어 허용 오차 영역, 용접 베벨 준비 세부 정보와 같은 사용자 정의 보기는 추가 비용 없이 요청 시 추가할 수 있습니다. 사용자 정의 도면의 일반적인 처리 시간은 주문 확인 후 1-2 영업일입니다.
Q: 현장 설치에 볼트 토크 차트를 어떻게 사용합니까?
A: 당사의 볼트 토크 차트는 플랜지 크기, 압력 등급 및 개스킷 유형별로 구성됩니다. 각 조합에 대해 권장 볼트 크기 및 수량, 볼트 재료 등급, 윤활 토크 값(이황화 몰리브덴 그리스 사용), 비윤활 토크 값을 제공합니다. 차트에는 권장 조임 순서도 포함되어 있습니다. 30%, 60%, 100% 목표 토크에서 3회 교차 패턴 조임입니다. 균일한 하중을 확인하기 위해 최종 시계 방향 확인 패스가 권장됩니다. 또한 24인치 이상의 크기에 대해 전통적인 토크 렌치가 비실용적이 되는 경우 유압 텐셔닝에 대한 지침도 제공합니다.
Q: 제3자 검사를 포함한 EN 10204 3.2 인증을 제공합니까?
A: 예, TUV, SGS, Bureau Veritas 또는 Lloyd's Register의 제3자 검사를 포함한 EN 10204 유형 3.2 인증을 요청 시 제공합니다. 여기에는 기계적 시험, 화학 분석 검증, NDT 검사 및 치수 검사에 대한 독립적인 증인이 포함됩니다. 3.2 인증서는 최고 수준의 독립적인 보증을 제공하며 일반적으로 PED 2014/68/EU 범주 III 및 IV, 해양 프로젝트 및 원자력 응용 분야의 압력 장비에 필요합니다. 제3자 검사 요구 사항은 일정을 잡을 수 있도록 주문 시 명시해 주십시오.
