해양 등급 316L 스테인리스 스틸 무선 파이프 해상 플랫폼

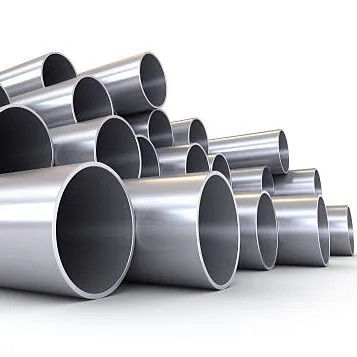

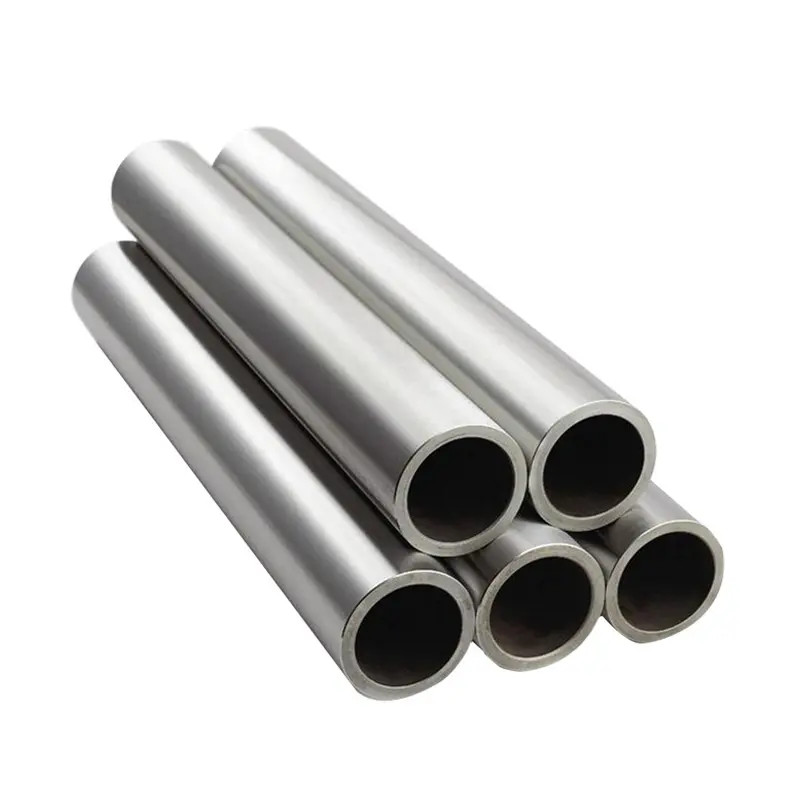

해양 등급 316L 스테인리스강 이음매 없는 파이프 (해양 플랫폼 해수 서비스용)

당사의 해양 등급 316L 스테인리스강 이음매 없는 파이프는 염화물 유발 공식 및 틈새 부식으로 인해 일반 스테인리스강이 실패하는 까다로운 해양 플랫폼 해수 서비스를 위해 특별히 설계되었습니다. 316L(UNS S31603, EN 1.4404)의 2.0-3.0% 몰리브덴 첨가는 공식 저항 등가 수(PREN)를 최소 24까지 크게 높여 해양 대기, 비말 구역 및 침수된 해수 배관 시스템에서 국부 부식에 대한 신뢰할 수 있는 보호 기능을 제공합니다. 낮은 탄소 함량(최대 0.03%)은 용접 중 입계 탄화물 석출을 방지하여 대부분의 서비스 조건에서 용접 후 열처리가 필요하지 않습니다.

이음매 없는 구조로 ASTM A312/A312M 표준에 따라 제조된 이 파이프는 해양 플랫폼, FPSO 선박 및 해저 설비의 고압 해수 냉각 시스템, 소화수 살수 네트워크, 밸러스트 수 배관 및 상부 공정 유틸리티 라인에 대해 우수한 구조적 무결성을 제공합니다. 각 파이프는 100% 수압 테스트, 초음파 검사 및 와전류 검사를 거쳐 파이프 고장이 플랫폼 무결성과 승무원 안전을 위협할 수 있는 안전이 중요한 해양 응용 분야에 대해 결함 없는 납품을 보장합니다.

기술 사양

해양 및 해양 응용 분야의 주요 장점

• 우수한 염화물 공식 저항: 316L의 2.0-3.0% 몰리브덴 함량은 염화물이 풍부한 해수 환경에서 표준 304/304L 스테인리스강보다 훨씬 뛰어난 성능을 발휘하여 해양 플랫폼 배관 시스템의 서비스 수명을 연장하고 교체 빈도를 줄입니다.
• 뛰어난 틈새 부식 방지: PREN 값 24 이상은 플랜지 개스킷 표면, 나사 연결부 및 정체된 해수가 공격적인 국부 부식 셀을 생성하는 퇴적물 조건과 같은 좁은 틈새에서 신뢰할 수 있는 성능을 보장합니다.
• 용접 후 처리 없는 용접 무결성: 낮은 탄소 함량(최대 0.03%)은 용접 중 열영향부에서 크롬 탄화물 석출을 방지하여 대부분의 서비스 두께에 대해 용접 후 용체화 처리가 필요 없이 완전한 부식 저항성을 유지합니다.
• 높은 강도 대 중량비: 이음매 없는 구조와 316L의 기계적 특성을 결합하여 더 얇은 벽 설계를 가능하게 하여 필요한 압력 보유 용량을 유지하면서 해양 구조물의 상부 중량 하중을 줄입니다.
• 넓은 온도 범위: 316L 스테인리스강은 극저온에서 영하 196도까지, 그리고 최대 450도의 상승된 서비스 온도까지 우수한 인성을 유지하여 해양 시설의 LNG 및 증기 서비스 모두에 적합합니다.
• 해양 분류 표준 준수: 해양 분류용 DNV, ABS, Lloyd's Register 및 BV 규정에 대한 완전한 재료 추적성 및 인증, 중요 서비스 배관 시스템에 대한 EN10204 3.2 검사 증명서 옵션 포함.

응용 분야

• 해수 냉각 시스템: 해양 생산 플랫폼 및 FPSO 선박의 주요 해수 리프트 배관, 열 교환기 냉각수 공급 및 반환 라인, 연속적인 해수 흐름에 대한 부식 저항성이 필요한 단일 통과 냉각 회로.
• 소화수 살수 네트워크: 비상 조건에서 파이프 무결성이 협상 불가능한 NFPA 및 SOLAS 요구 사항을 준수하는 소화수 링 메인 배관, 살수 밸브 스테이션 및 스프링클러 분배 배관.
• 밸러스트 수 처리: 해양 환경 보호를 위한 IMO 밸러스트 수 관리 협약 표준을 충족하는 밸러스트 수 흡입 및 배출 배관, 처리 시스템 상호 연결 배관 및 이송 라인.
• 생산수 처리: 염화물 수준, 용존 고형물 및 상승된 온도가 몰리브덴 합금 316L 스테인리스강의 향상된 부식 저항성을 요구하는 생산수 주입 및 폐기 배관 시스템.
• 상부 유틸리티 배관: 염분 스프레이 노출로 인해 장기적인 구조적 무결성을 위해 공식 저항성 재료가 필요한 해양 구조물의 계기 공기, 유압 오일 반환, 배수 시스템 및 개방 배수 배관.

자주 묻는 질문

Q: 해양 플랫폼 해수 배관에 304L 대신 316L 스테인리스강을 선택하는 이유는 무엇입니까?
A: 결정적인 차이는 몰리브덴 함량에 있습니다. 316L은 2.0-3.0%의 몰리브덴을 함유하는 반면 304L은 함유하지 않습니다. 몰리브덴은 해수와 같은 염화물 함유 환경에서 공식에 대한 저항성을 크게 향상시킵니다. 316L의 PREN(공식 저항 등가 수)은 일반적으로 304L의 18-20에 비해 24-26입니다. 실제 해양 서비스에서 304L 파이프는 해수 노출 후 몇 개월 내에 벽을 관통하는 공식이 발생할 수 있지만, 316L은 수십 년 동안 신뢰할 수 있는 서비스를 제공합니다. 304L에 비해 316L의 추가 재료 비용은 첫 번째 유지 보수 주기 내에 파이프 교체, 플랫폼 가동 중단 비용 및 생산 지연 손실을 방지함으로써 회수됩니다.

Q: 해양 등급 316L 이음매 없는 파이프에 대해 어떤 분류 기관 인증을 받을 수 있습니까?
A: DNV(Det Norske Veritas), ABS(American Bureau of Shipping), Lloyd's Register(LR), Bureau Veritas(BV)를 포함한 주요 해양 분류 기관에 대한 완전한 인증을 제공합니다. 인증 범위는 재료 등급 확인, 제조 공정 감사, 기계적 테스트 입회, NDT 절차 자격, ASTM G48 방법 A에 따른 부식 테스트를 포함합니다. 중요 서비스 응용 분야의 경우 제3자 검사관 서명이 포함된 EN10204 3.2 검사 증명서를 사용할 수 있습니다. 모든 인증 문서는 개별 열 번호에 추적 가능하며 설계 검토 및 규정 준수 확인을 위해 고객 문서 관리 시스템을 통해 제출할 수 있습니다.

Q: 해양 서비스에서 316L 스테인리스강 이음매 없는 파이프에 용접 후 열처리가 필요합니까?
A: 20mm 이하의 벽 두께를 갖는 대부분의 해양 서비스 조건에서 낮은 탄소 함량(최대 0.03%)으로 인해 316L에 대해 용접 후 열처리(PWHT)는 일반적으로 필요하지 않습니다. 낮은 탄소 수준은 용접 열 사이클 중 입계에서 크롬 탄화물 석출을 방지하여, 그렇지 않으면 입계에 인접한 크롬 함량을 고갈시키고 입계 부식(민감화)에 대한 취약성을 생성합니다. 그러나 60도 이상의 뜨거운 염화물 응력 부식 균열 조건과 같은 특정 서비스 환경 또는 구속 응력이 상당한 20mm를 초과하는 벽 두께의 경우, 1040-1120도에서 용체화 처리 후 빠른 담금질은 프로젝트 엔지니어링 팀에서 지정할 수 있습니다.

Q: 선적 전에 해수 부식 저항성을 검증하는 테스트는 무엇입니까?
A: 해양 등급 316L 이음매 없는 파이프에 대한 당사의 품질 보증 프로그램에는 여러 검증 단계가 포함됩니다. 화학 성분은 각 열에 대해 광학 방출 분광계(OES) 분석으로 확인되어 몰리브덴 함량이 2.0-3.0% 범위 내에 있는지 확인합니다. ASTM G48 방법 A 염화 제2철 공식 테스트는 용체화 처리된 상태에서 316L의 임계 공식 온도(CPT)가 최소 15도임을 확인하기 위해 샘플 쿠폰에 수행됩니다. ASTM A262 연습 E(Streicher 테스트)에 따른 입계 부식 테스트는 민감화가 없음을 확인합니다. X선 형광(XRF)을 사용한 양성 재료 식별(PMI)은 포장 및 선적 전에 등급을 확인하기 위해 100% 파이프에 대해 수행됩니다.
