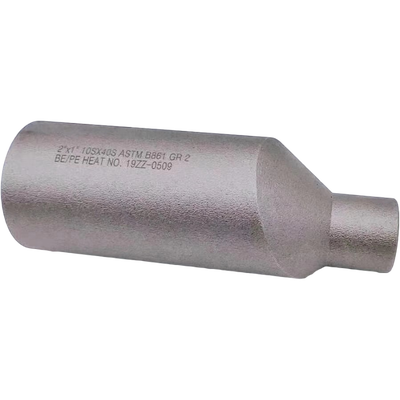

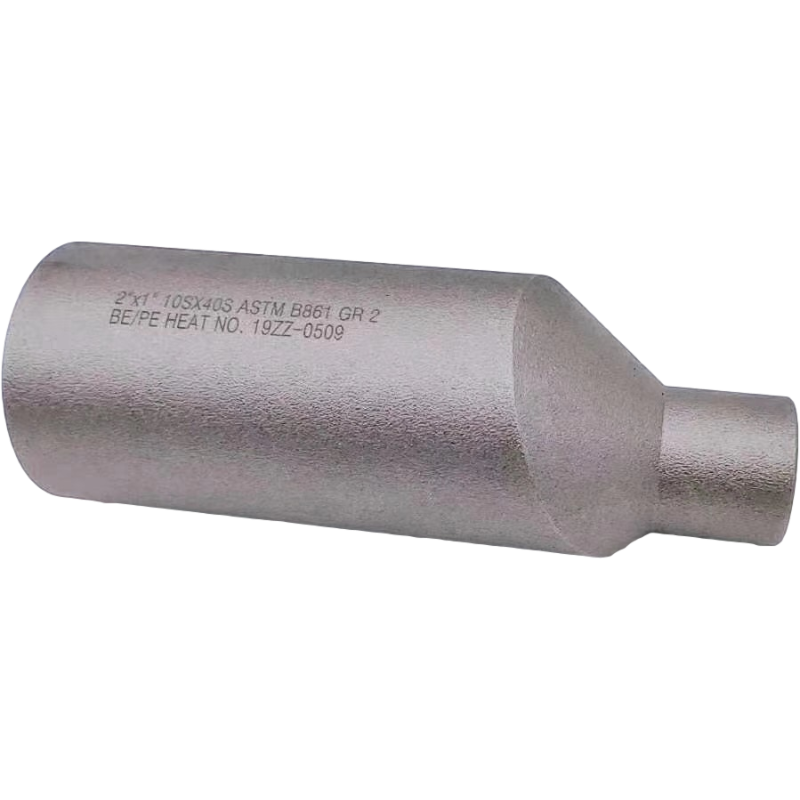

ASTM B861 티타늄 등급 2 스웨이지 리듀싱 니플 2"x1" SCH10S x SCH40S

ASTM B861 티타늄 등급 2 스와지 감소 Nipple 2"x1" SCH10S x SCH40S

1제품 설명

이 제품은티타늄 등급 2 (UNS R50400)의 규정에ASTM B861그리고ASME B1611표준. 스와지 줄이는 찌꺼기는 두 개의 다른 지름의 파이프를 직선으로 연결하는 데 사용되는 가조 파이프 피팅입니다.컨센트릭 (동렬 된 중선) 또는 에센트릭 (오프셋 중선) 구성에서 사용할 수 있습니다티타늄 등급 2은 표준 산소 함유량으로 합금되지 않은 티타늄으로, 상업적으로 순수한 티타늄 등급의 "작업마"로 알려져 있습니다.이 2" x 1" 부착은 큰 끝에서 butt-sweld 연결을위한 평면 / beweled 끝과 작은 끝에서 소켓 용접 또는 평면 끝을 갖추고 있습니다.고도로 요구되는 부식성 서비스 애플리케이션에 영구 설치를 위해 설계된전체 길이는 대략11인치(279.4mm)

2주요 제품 매개 변수

3적용 / 사용

이 스와지 절감 찌꺼기는 높은 강도/중량 비율을 요구하는 부식 환경에 이상적입니다.

• 화학 가공: 염소를 함유한 공정 흐름, 열 교환기, 산화 산소를 처리하는 파이프 시스템

• 해양 및 해상: 해수 파이프 시스템, 염분 해제 공장, 조선

• 전력 생산: 콘덴서 튜브, 냉각용 물 시스템

• 항공우주 및 의료: 고순도 및 까다로운 서비스 애플리케이션

• 석유 및 가스: 해저 파이프, 화학물질 주입 라인

4장점

• 우수한 부식 저항성: 해수, 뚫림, 균열 진식 및 스트레스 진식 균열에 대한 탁월한 내성; 2등급 티타늄은 1등급과 마찬가지로 진식 내성이 있지만 약간 강하다

• 높은 강도/중량 비율: 비슷한 강도의 철강의 밀도 약 60%

• 우수한 용접성 및 형성성: 2등급 티타늄은 잘 용접, 유연성 및 형성성을 가지고 있습니다.

• 생물 오염 저항성: 무활성 표면 은 해양 생물학적 부착 에 저항 합니다

• 좋은 제조성: 꿰매지 않는 파이프 또는 막 재료로 제조될 수 있습니다.

• 비용 효율성: 상업적으로 순수한 티타늄은 더 높은 합금 티타늄 등급에 비해 성능과 비용의 우호적인 균형을 제공합니다.

5기능

스와지 감소 톱니는 파이프 시스템 내에서 다른 지름 (2 "에서 1 ") 의 두 파이프 사이의 영구적 인 압력 등급 전환을 제공합니다.컨센트릭 구성은 원활한 흐름 전환을 위해 정렬 된 중심선을 유지2 x 1" SCH10S x SCH40S 구성의 경우, 2 x 1" SCH10S x SCH40S 구성의 경우,용접을 필요로하는 중요한 부식성 서비스 애플리케이션에 내구성있는 인라인 감소기로 사용됩니다..

6설치 지침.

1. 발하물 검사: 운송 손상 확인, ASME B16에 따라 표시, 차원 및 재료 인증 확인.11

2. 표면 준비: 특수 타이타늄 도구 를 사용 하여 용접 구부러기 와 인접 지역 을 깨끗 하게 하고, 모든 기름, 지방, 오염물 을 제거 한다.티타늄 은 강철 보다 더 높은 청결성 을 요구 한다오염을 방지하기 위해

3. 정렬: 톱니를 연결 파이프와 정확하게 정렬하십시오. 특기적인 설계의 경우 올바른 방향성을 보장하십시오 (액의 경우 평면 아래로, 기체의 경우 평면 위로)

4. 턱 용접: 최소 턱 용접을 적용 하 여 고정 위치에서 유지; 최종 용접 전에 철저하게 청소

5. 용접: 인증 된 용접자와 승인 된 WPS를 따라 용접을 수행하십시오.호환되는 티타늄 필러 금속 (2급).엄격한 관성 가스 (아르고) 보호가 필수입니다.가열을 방지하기 위해 용접 풀과 뿌리 쪽 모두에. 일반적으로 사전 가열이 필요하지 않습니다. 간선 온도는 유지해야합니다.≤ 150°C.일반적으로 용접 후 열 처리가 필요하지 않습니다.2등급 티타늄

6. 용접 후: 용접 부위를 깨끗하게 하고, 프로젝트 요구 사항에 따라 NDT (PT/MT, UT) 를 수행한다.

7. 수소 테스트: 시험 압력 = 1.5 × 설계 압력, 주변 온도는 5°C 이하

7주의 사항

• 청결성: 탄소 강철 제조 보다 더 높은 수준의 청결성을 요구한다. 티타늄은 높은 온도에서 산소, 질소, 수소와 매우 반응한다.적당한 무성 가스 보호 장치가 필수적입니다.용접 도중

• 온도 제한: 2등급 티타늄은 위의 용도로는 권장되지 않습니다.315°C (600°F)가속화 산화로 인한 산화 환경; 고온 서비스에서는 시스템 상태를 확인합니다.

• 오염 방지: 철분 오염 을 방지 하기 위해 티타늄 을 위한 특수 도구 를 사용 하여 지역적 인 부식 을 일으킬 수 있다

• 전압성 부식: 티타늄은 고귀하다. 전기화 환경에서는 전기적으로 격리되지 않는 한 덜 고귀한 금속 (예를 들어 탄소 강철, 알루미늄) 과 직접 접촉을 피한다.

• 스레드 호환성: 스레드 끝이 지정된 경우 시스템 사양에 따라 NPT, BSPT 또는 BSPP 스레드 유형을 확인합니다.

• 품질 검사: ASTM E1476에 대한 PMI, ASTM A388에 대한 UT, ASTM E165/E709에 대한 PT/MT 권장

8운송 및 배달

• 표준 배송 시간은 일반적으로15~30일, 주문량, 벽 두께 및 사양의 가용성에 따라

9지불 조건

• 일반적인 국제 결제 방법은T/T (전자 송금)그리고L/C 현장 (신용서)

10포장

• 제품들은 안전하게 포장되어 있습니다.접착판 케이스또는나무 상자안전 운송을 보장하고 운송 도중 손상을 방지하기 위해 내부 완충으로

11판매 후 / 반환 및 보증 정책

• 모든 제품은 배송 전에 엄격한 품질 검사를 받습니다.밀리 테스트 인증서 (EN 10204 3.1/3.2)화학, 기계적 특성 및 NDT 보고서를 포함하여

• 요청에 따라 제3자 검사 (ABS, DNV, CCS, LR, BV 등)

• 품질 문제가 발생하면 원래 포장지를 보관하고 관련 사진 또는 제3자 검사 보고서를 제공하십시오.

• 특정 반환, 교환 및 보증 조건은 최종 판매 계약 계약에 적용됩니다.

FAQ

1거래 회사나 제조사인가요?
우리는 제조업체입니다. 인증서를 볼 수 있습니다.
2배송시간은 얼마인가요?
일반적으로 상품이 재고에 있는 경우 5-10일입니다. 또는 상품이 재고에 없는 경우 15-20일입니다. 양에 따라입니다.
3샘플 제공하시나요? 무료인가요?
예, 우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
4지불 조건은 뭐죠?
지불 <=1000USD, 100% 사전. 지불>=1000USD, 50% T/T 사전, 출하 전에 잔액.
