패들 블랭크 ASTM A815 UNS S31803 듀플렉스 스테인리스 스틸 4" ASME B16.48

패들 빈 ASTM A815 UNS S31803 듀플렉스 스테인리스 스틸 4" ASME B16.48

1제품 설명

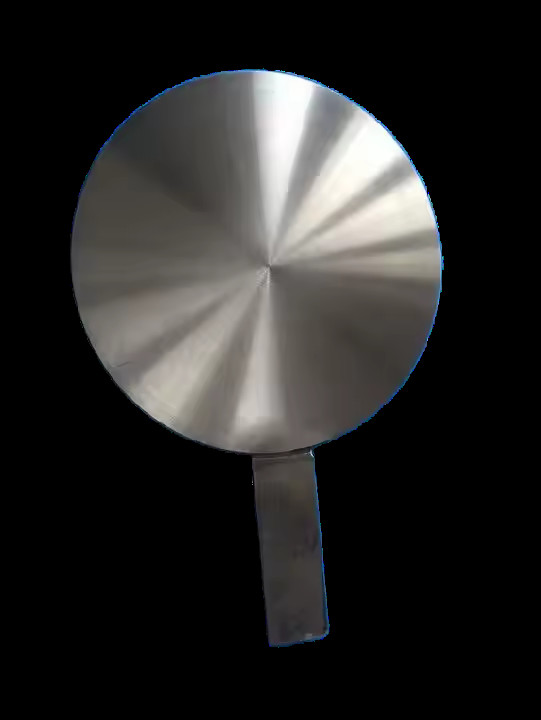

이 제품은 파드 플랜지 (spade flange) 라고도 불립니다.UNS S31803(Duplex 2205) 스테인레스 스틸ASTM A815그리고ASME B1648표준패들 빈은 두 개의 플랜지 사이에 삽입하도록 설계된 튀어나온 손잡이와 함께 단단하고 평평한 강철 디스크입니다.양성 격리파이프 섹션안경 블라인드와 달리, 펠 블라인드는 통류를 복원해야 할 때 완전히 제거되는 일회용 격리 장치입니다.UNS S31803는 약 50% 페리트와 50% 오스텐이트의 미세 구조로 두 단계 스테인리스 스틸로 대략양산 강도를 두 배로표준 300시리즈 오스텐리트 스테인레스 스틸의 특수한 경화 저항성을 제공함이 4 "클래스 300 # 장치는 고압 및 부식성 서비스 파이프라인 시스템에서 ASME B16.5 플랜지 사이에 볼트 설치를 위해 설계되었습니다.

2주요 제품 매개 변수

3적용 / 사용

이 패들 빈은 고압 및 부식 유체 시스템에 이상적입니다.

• 석유 및 가스: 해상 플랫폼, 해저 파이프, 우물 머리 연결, 화학 주입 라인

• 화학 가공: 염소를 포함하는 공정 흐름, 산성 서비스

• 해양 및 해조화: 바닷물 파이프 시스템, 고압 RO 막 공급 라인

• 전력 생산: 냉각수 시스템, 증기 파이프 라인

• 직물 및 종이: 블리칭 라인, 디게스터 시스템

4장점

• 긍정적 인 고립: 누출이 없거나 실수로 열릴 수 있는 밸브보다 절대적인 누출이 없는 고립을 제공합니다

• 더 뛰어난 힘: 강도 강도 (450 MPa) 는 대략316L의 두 배, 낮은 두께로 더 높은 압력을 가집니다

• 우수한 부식 저항성: PREN ~34-36 틈, 균열 진식, 염화압 진식 균열에 뛰어난 저항을 제공합니다

• 시각적 표시: 튀어나온 손잡이는 선이 맹인임을 표시합니다.

• 비용 효율성: 안경 장막에 비해 초기 비용이 낮습니다. 빈번한 격리 요구 사항에 이상적입니다.

5기능

펠드 빈은 파이프 시스템 에 대한 영구적 인 누출 방지 단절 장치 를 제공한다. 고체 디스크 는 양쪽 에 가스켓 이 있는 두 개의 플랜지 사이 에 삽입 되어 있으며, 완전히 유체 흐름 을 차단 한다튀어나온 손잡이는 선이 맹인화 된 시각적 표시로 사용됩니다.흐름을 복원하기 위해, 패들 빈은 제거되고 패들 간격 (공개 디스크) 로 교체됩니다.안경 장막과 달리, 평상시 작동 중에 펠 블랑크는 완전히 제거됩니다. 고립이 필요한 시스템에 적합합니다빈번하지 않습니다 .

6설치 지침.

1. 발하물 검사: 운송 손상 여부를 확인하고 ASME B16에 따라 표시, 차원 및 압력 클래스를 확인합니다.48

2. 표면 준비: 펠의 빈면 과 플랜지 면 을 깨끗 하게 하고, 모든 기름, 지방, 오염물 을 제거 한다

3. 플랜지 준비: 압력 절감 및 라인 섹션을 배수; 플랜지 짝을 볼트 풀고 플랜지를 분리

4. 가스켓 설치: 새 봉합을 설치합니다.양쪽스파일 빈 (각 면에 하나씩)

5. 위치: 손잡이 밖으로 확장 하는 플랜지 사이에 펠 텅 넣어

6. 볼팅: 스터드 볼트 및 견과류를 설치 (충분 두께를 수용하기에 충분한 길이를 보장). 추천 토크 값에 가로 토크 순서로 단단히

7. 확인: 확인 손잡이 가시적으로 라인이 맹인 표시

7주의 사항

• 페리트 균형: 페리트 함량이40~60%부적절한 열처리는 불특정 페리트 비율의 가장 흔한 원인입니다.

• 온도 제한: 위와 같이 사용하지 않는 것이 좋습니다.300°C또는 그 이하-50°C강도 감소로 인해

• 가스켓 요구 사항: 두 개의 간접이 필수입니다.

• 볼팅: 더 긴 스터드 볼트가 필요한 이유는 패들 빈의 추가 두께와 두 개의 가스켓 때문입니다.

• 청결성: 탄소 강철 제조보다 더 높은 수준의 청결을 요구합니다. 오염을 방지하기 위해 전용 도구를 사용하십시오.

• 품질 검사: ASTM E562에 따른 페리트 함량 검사 및 ASTM A923에 따른 부식 검사 권장

8운송 및 배달

• 표준 배송 시간은 일반적으로15~30일, 주문량, 압력급 및 사양에 따라

9지불 조건

• 일반적인 국제 결제 방법은T/T (전자 송금)그리고L/C 현장 (신용서)

10포장

• 제품들은 안전하게 포장되어 있습니다.접착판 케이스또는나무 상자안전 운송을 보장하고 운송 도중 손상을 방지하기 위해 내부 완충으로

11판매 후 / 반환 및 보증 정책

• 모든 제품은 배송 전에 엄격한 품질 검사를 받습니다.밀리 테스트 인증서 (EN 10204 3.1/3.2)화학, 기계적 특성, 페리트 함유량 및 부식 테스트 결과를 포함하여

• 요청에 따라 제3자 검사 (ABS, DNV, CCS, LR, BV 등)

• 품질 문제가 발생하면 원래 포장지를 보관하고 관련 사진 또는 제3자 검사 보고서를 제공하십시오.

• 특정 반환, 교환 및 보증 조건은 최종 판매 계약 계약에 적용됩니다.

.

FAQ

1거래 회사나 제조사인가요?
우리는 제조업체입니다. 인증서를 볼 수 있습니다.
2배송시간은 얼마인가요?
일반적으로 상품이 재고에 있는 경우 5-10일입니다. 또는 상품이 재고에 없는 경우 15-20일입니다. 양에 따라입니다.
3샘플 제공하시나요? 무료인가요?
예, 우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
4지불 조건은 뭐죠?
지불 <=1000USD, 100% 사전. 지불>=1000USD, 50% T/T 사전, 출하 전에 잔액.
