CUNI 스레드 부싱 ASTM B466 UNS C715000 1/2 "SCH20 ASME B16.11

CUNI 스레드 부싱  ASTM B466 UNS C715000 1/2" SCH20  ASME B16.11

1. 제품 설명

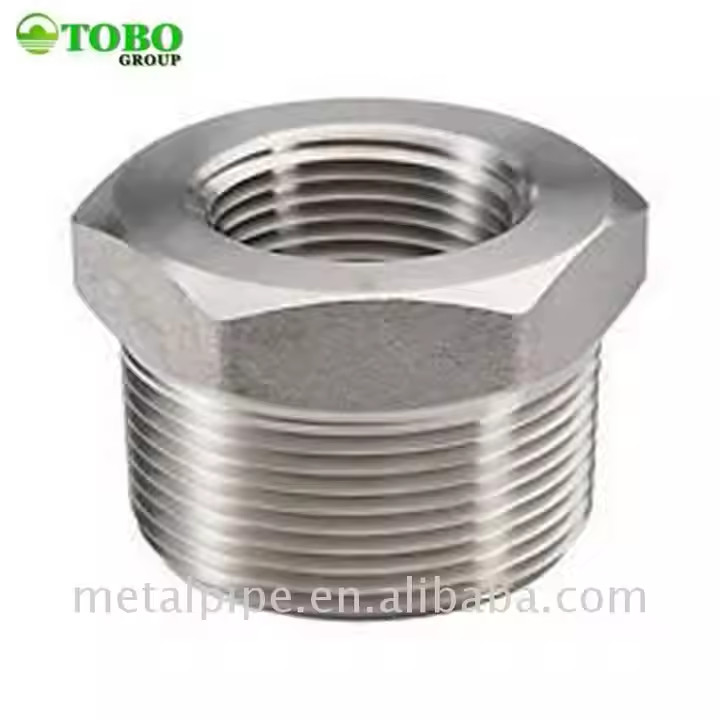

이 제품은 스레드 육각 헤드 부싱으로 UNS C71500 (70/30 구리-니켈 합금 / CuNi 70/30)으로 제조되었으며 ASTM B466 및 ASME B16.11 표준을 준수합니다. CuNi 70/30 또는 Werkstoff Nr. 2.0882라고도 알려진 이 합금은 약 70%의 구리와 30%의 니켈을 함유하며, 소량의 철과 망간이 첨가되어 강도와 내식성을 향상시킵니다. 부싱은 외부(작은 쪽 끝)에 수나사가 있고 내부(큰 쪽 끝)에 암나사가 있는 파이프 피팅으로, 서로 다른 크기의 두 파이프를 직선으로 연결하는 데 사용됩니다. . 이 1/2" SCH20 Class 3000# 피팅은 렌치로 쉽게 설치 및 제거할 수 있는 육각 헤드를 특징으로 하며, 고압 및 부식성 서비스 응용 분야의 소구경 배관 시스템에 안정적인 스레드 전환을 제공합니다. .

2. 주요 제품 매개변수

3. 적용 / 용도

이 스레드 부싱은 스레드 크기 전환이 필요한 해수 및 부식성 유체 시스템에 이상적입니다:

• 해양 및 조선: 해수 배관 시스템, 밸러스트 라인, 소화수 시스템

• 해양 석유 및 가스: 플랫폼 배관, 해저 응용 분야, 해수 주입 라인

• 발전: 응축기 냉각수 시스템, 열교환기

• 화학 처리: 스테인리스강이 SCC에 취약할 수 있는 염화물 함유 환경

• 유압 및 공압 시스템: 밸브 및 계측기의 연결부 축소

• 열교환기: 튜브 연결부 전환 피팅

4. 장점

• 뛰어난 내식성: 해수, 공식, 틈새 부식 및 염화물 응력 부식 균열에 대한 탁월한 내성; 70/30 CuNi는 응력 부식에 거의 완전히 내성이 있습니다.

• 더 높은 강도: 70/30 CuNi는 90/10 CuNi보다 더 나은 강도와 침식 저항성을 제공합니다.

• 생물 오염 방지: 구리 함량은 해양 생물 성장을 자연적으로 억제합니다.

• 육각 헤드 디자인: 표준 렌치로 쉽게 설치 및 제거할 수 있습니다.

• 스레드 편의성: 용접 불필요; 빠른 설치 및 유지보수를 위한 쉬운 분해

• 고압 등급: Class 3000#은 까다로운 고압 응용 분야에 적합합니다.

• 유연한 전환: 수-암 디자인으로 연결 지점에서 파이프 크기를 직접 줄일 수 있습니다.

5. 기능

스레드 부싱은 배관 시스템 내에서 서로 다른 직경의 두 파이프 사이에 안정적이고 누출 없는 기계적 전환을 제공합니다. 작은 쪽 끝에는 수나사, 큰 쪽 끝에는 암나사가 있어 추가 어댑터 없이 연결 지점에서 직접 크기 축소가 가능합니다. 육각 헤드는 렌치로 조이고 풀 수 있어 시스템 유지보수 및 수정이 용이합니다. 1/2" SCH20 Class 3000# 구성의 경우, 고압 무결성이 필요한 스레드 연결을 위한 내구성 있는 인라인 리듀서 역할을 합니다.

6. 설치 지침

1. 개봉 검사: 운송 중 손상 여부를 확인하고 ASME B16.11에 따라 마킹, 치수 및 압력 등급을 확인합니다.

2. 표면 준비: 수나사와 암나사를 모두 철저히 청소하고 모든 먼지, 기름 및 이물질을 제거합니다.

3. 나사 실란트: 수나사(작은 쪽 끝)와 부싱의 암나사와 결합될 파이프의 수나사에 PTFE 테이프 또는 파이프 도프를 바릅니다.

4. 나사 결합: 작은 쪽 끝(수나사)을 손으로 암 피팅에 끼우고, 적절한 토크로 렌치를 사용하여 조입니다. 더 큰 파이프의 수나사를 부싱의 암나사에 끼웁니다.

5. 과도한 조임 방지: 피팅 본체 균열을 방지하기 위해 권장 토크를 초과하지 마십시오.

6. 검사: 설치 후 시스템 요구 사항에 따라 누출 테스트를 수행합니다.

7. 주의 사항

• 청결도: 탄소강 제작보다 높은 수준의 청결도가 필요합니다. 오염을 방지하기 위해 전용 도구를 사용하십시오.

• 나사 호환성: NPT, BSPT 및 BSPP 나사는 상호 교환할 수 없습니다. 시스템 사양에 따라 나사 유형을 확인하십시오.

• 온도 제한: 수성 부식 서비스의 경우 300°C 이상의 온도에 대한 시스템 조건을 확인하십시오.

• 매체 호환성: 강한 산화산(예: 질산) 또는 암모니아 시스템에는 사용하지 않는 것이 좋습니다.

• 진동 민감성: 상당한 진동, 열 충격 또는 위험한 유체 서비스에 노출되는 라인에는 스레드 피팅을 권장하지 않습니다.

• 주의: 한 사이즈 축소 육각 헤드 부싱은 내부 압력 외에 유해한 하중과 힘을 받을 수 있는 곳에서는 사용해서는 안 됩니다.

8. 배송 및 납품

• 표준 배송 시간은 일반적으로 15–30일이며, 주문 수량, 압력 등급 및 사양 가용성에 따라 달라집니다.

9. 결제 조건

• 일반적인 국제 결제 방법에는 T/T (전신환 송금) 및 L/C (신용장) at sight

가 포함됩니다.

• 10. 포장제품은 안전하게 포장되어 합판 케이스 또는 나무 상자

 에 담겨 내부 쿠셔닝 처리되어 안전한 운송을 보장하고 운송 중 손상을 방지합니다.

• 11. 판매 후 / 반품 및 보증 정책모든 제품은 출하 전에 엄격한 품질 검사를 거치며 밀 테스트 인증서 (EN 10204 3.1/3.2)

•  가 제공됩니다.

• 요청 시 PMI 및 제3자 검사(ABS, DNV, CCS, LR, BV 등) 가능

• 품질 문제 발생 시 원 포장재를 보관하고 관련 사진 또는 제3자 검사 보고서를 제공하십시오.

특정 반품, 교환 및 보증 조건은 최종 판매 계약에 따릅니다.

자주 묻는 질문
1. 귀사는 무역 회사입니까, 제조업체입니까?
    저희는 제조업체입니다. 인증서를 확인하실 수 있습니다.
2. 배송 시간은 얼마나 걸립니까?
    일반적으로 재고가 있는 경우 5-10일입니다. 재고가 없는 경우 15-20일이며, 수량에 따라 다릅니다.
3. 샘플을 제공합니까? 무료입니까, 아니면 추가 비용이 듭니까?
    예, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불해야 합니다.
4. 결제 조건은 어떻게 됩니까?    결제
