구리 니켈 롱 용접 넥 플랜지 ASTM B466 UNS C71500 ASME B16.5

구리 니켈 긴 용접 목 플랜지 ASTM B466 UNS C71500 ASME B16.5

1제품 설명

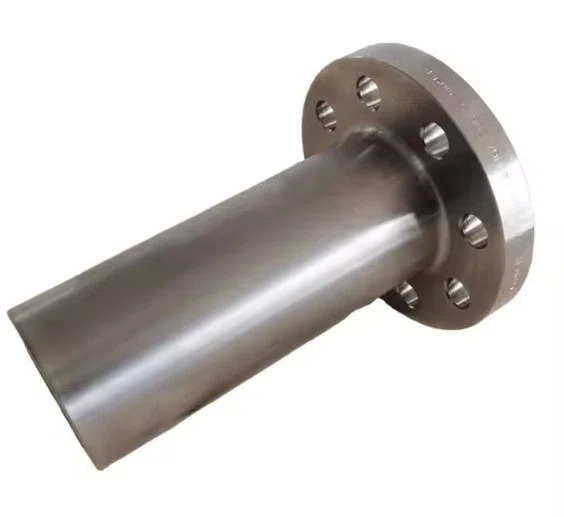

이 제품은 LWNF (Long Welding Neck Flange) 입니다.UNS C71500(70/30 구리 니켈 합금 / CuNi 70/30)ASTM B466그리고ASME B165표준또한 CuNi 70/30 또는 Werkstoff Nr. 2로 알려져 있습니다.0882이 합금은 약 70%의 구리와 30%의 니켈을 함유하고 있으며, 강도와 부식 저항성을 높이기 위해 철과 망간이 약간 추가되어 있습니다.긴 용접 목 플랜지길게 뻗은 무거운 목고스트레스 애플리케이션에서 추가 강화를 제공하는표준 웰드 넥 플랜지와 달리, LWNF는 두 개의 섹션으로 구성됩니다: 상단 부분은 무거운 벽의 배럴입니다.하부 부분은 ASME B16에 따라 모든 차원을 가진 디스크 모양의 판 플랜지입니다..5 표준 플랜지이 플랜지는 파이프 시스템과 부트 용접 연결을 위해 설계되었으며 주로 파이프 시스템 건설에 사용됩니다.압력 용기, 노즐 역할을 하는 용기(테르모웰 노즐처럼).

2주요 제품 매개 변수

3적용 / 사용

이 긴 용접 목 플랜지는 까다로운 환경에서 바닷물 및 부식 유체 시스템에 이상적입니다:

• 압력 용기 및 보일러: 노즐 연결, 열 우물 노즐

• 해상 석유 및 가스: 플랫폼 파이프, 잠수 해저 애플리케이션, 바닷물 주입 시스템

• 해양 및 조선: 해수 냉각 시스템, 방화물 선, 해상 방화물 시스템

• 소금 해제 공장: 고압 바닷물 흡수, 소금물 재순환 라인

• 전력 생산: 콘덴서 냉각 물 시스템, 열 교환기

• 화학 가공: 스테인리스 스틸이 SCC를 겪을 수 있는 엽록소를 함유한 환경

4장점

• 긴 목 디자인: 무거운 벽 배럴은 높은 스트레스 응용 프로그램에서 추가 강화 및 스트레스 분포를 제공하여 압력 용기 노즐에 이상적입니다.

• 우수한 부식 저항성: 해수, 뚫림, 균열성 경식 및 염화압성 경식 균열에 대한 특별한 저항성

• 더 강한 힘: 70/30 CuNi는 90/10 CuNi보다 더 나은 강도와 침식 저항을 제공합니다.

• 생물 오염 저항성: 구리 함유 는 자연적 으로 해양 생물학적 성장 을 억제 한다

• 우수한 용접성: 단일 단계 알파 구조는 뛰어난 제조 특성을 가능하게 합니다.

• 단열 면적: 확장 된 목은 공정 공장 응용 프로그램에서 단열을위한 공백을 제공합니다.

5기능

긴 용접 목 플랜지는 파이프 시스템을 압력 용기, 보일러 및 열 교환기에 연결하는 영구적이고 강화 된 볼트 연결 지점을 제공합니다.확장 된 무거운 벽 목 파이프 또는 배 노즐에 butt-접속, 균일하게 스트레스를 분배하고 관절에 압력 농도를 최소화 하는 통합 구조를 형성플랜지 표면에는 안정적인 밀착을 보장하기 위해 밀착이 있습니다.긴 타입은 파이프에 적합하지 않으며 주로 공정 공장 응용 프로그램에 사용됩니다..

6설치 지침.

1. 발하물 검사: 운송 손상 여부를 확인하고 ASME B16에 따라 표시, 차원 및 압력 클래스를 확인합니다.5

2. 표면 준비: 특수 도구 를 사용 하여 용접 구선 과 인접 한 부위를 깨끗 히 청소 한다. 모든 기름, 지방, 오염물 을 제거 한다

3. 정렬: 정확하게 파이프 또는 용기 노즐과 플랜지 목을 정렬, 적절한 부착을 보장

4. 용접: 인증 된 용접자와 승인 된 WPS를 따라 부트 용접을 수행하십시오. 일치하는 필러 금속과 함께 GTAW (TIG) 프로세스를 사용하십시오. 일반적으로 사전 가열이 필요하지 않습니다. 중간 온도 ≤150 °C용접 후 열처리가 필요하지 않습니다.

5. 가스켓 설치: 플랜지 표면에 적절한 가스켓 (예를 들어, 나선 윙, PTFE) 을 배치합니다.

6. 볼팅: 볼트를 설치하고 추천 모멘트 값까지 크로스 모멘트 순서로 단단히

7. 수소 테스트: 시험 압력 = 1.5 × 설계 압력, 주변 온도는 5°C 이하

7주의 사항

• 청결성: 탄소 강철 제조보다 더 높은 수준의 청결을 요구합니다. 오염을 방지하기 위해 전용 도구를 사용하십시오.

• 온도 제한: 물성 부식 서비스의 경우 300°C 이상의 온도에서 시스템 조건을 확인합니다.

• 용접 열 입력: CuNi 웅덩이는 산화물 필름과 느려, 적절한 전압 조절이 필요합니다.

• 중간 호환성: 강한 산화산 (예를 들어, 질산) 또는 암모니아 시스템과 함께 사용하는 것은 권장되지 않습니다.

• 볼팅 토크: 펌프 손상 또는 플랜지 왜곡을 방지하기 위해 권장 모멘트를 초과하지 마십시오.

• 가스켓 선택: 서비스 매체와 압력/온도 조건에 호환되는 밀착재료를 선택합니다.

8운송 및 배달

• 표준 배송 시간은 일반적으로15~30일, 주문량, 압력급 및 사양에 따라

9지불 조건

• 일반적인 국제 결제 방법은T/T (전자 송금)그리고L/C 현장 (신용서)

10포장

• 제품들은 안전하게 포장되어 있습니다.접착판 케이스또는나무 상자안전 운송을 보장하고 운송 도중 손상을 방지하기 위해 내부 완충으로

11판매 후 / 반환 및 보증 정책

• 모든 제품은 배송 전에 엄격한 품질 검사를 받습니다.밀리 테스트 인증서 (EN 10204 3.1/3.2)사용 가능

• PMI 및 제3자 검사 (ABS, DNV, CCS, LR, BV 등) 요청에 따라 제공됩니다.

• 품질 문제가 발생하면 원래 포장지를 보관하고 관련 사진 또는 제3자 검사 보고서를 제공하십시오.

• 특정 반환, 교환 및 보증 조건은 최종 판매 계약 계약에 적용됩니다.

FAQ

1거래 회사나 제조사인가요?
우리는 제조업체입니다. 인증서를 볼 수 있습니다.
2배송시간은 얼마인가요?
일반적으로 상품이 재고에 있는 경우 5-10일입니다. 또는 상품이 재고에 없는 경우 15-20일입니다. 양에 따라입니다.
3샘플 제공하시나요? 무료인가요?
예, 우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
4지불 조건은 뭐죠?
지불 <=1000USD, 100% 사전. 지불>=1000USD, 50% T/T 사전, 출하 전에 잔액.
