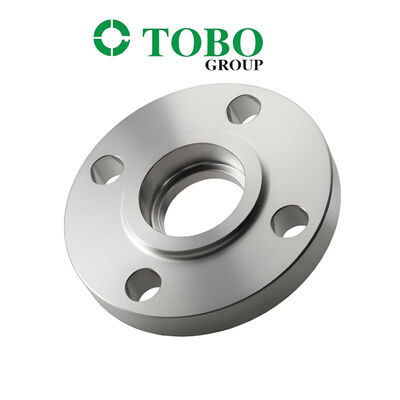

슬립 온 플랜지 ASTM A815 UNS S31803 듀플렉스 스테인리스 스틸 2" 고압 파이프 라인 연결 플랜지

슬립온 플랜지 ASTM A815 UNS S31803 듀플렉스 스테인리스강 2" 고압 파이프라인 연결 플랜지

1. 제품 설명

이 제품은 슬립온(SO) 플랜지로 UNS S31803 (듀플렉스 2205 / F51) 스테인리스강으로 제조되었으며 ASTM A815 에 안전하게 포장됩니다.ASME B16.5 표준을 준수합니다. UNS S31803은 페라이트 약 50%, 오스테나이트 약 50%의 미세 구조를 가진 이중상 스테인리스강으로, 표준 300계 오스테나이트계 스테인리스강(예: 304L 또는 316L)의 항복 강도의 약 두 배 를 제공하면서도 우수한 내식성을 유지합니다. 슬립온 플랜지는 파이프 끝에 끼워져 두 개의 필렛 용접—내부 및 외부—으로 고정되어 강력하고 누출 없는 연결을 제공하도록 설계되었습니다. 이 2" 플랜지는 중간에서 고압 응용 분야에 적합하며 까다로운 산업용 배관 시스템에 널리 사용됩니다.2. 주요 제품 매개변수매개변수세부 정보 / 범위

재질 표준

: 해상 플랫폼, 해저 파이프라인, 고압 공정 라인

화학 처리

• : 염화물 함유 산, 염수 서비스, 열교환기담수화 플랜트

• : 고압 해수 취수 및 RO 공급 파이프라인해양 공학

• : 해수 배관 시스템, 조선발전

• : 냉각수 시스템, 고온 서비스펄프 및 제지

• : 표백 라인, 증해 시스템4. 장점

• 우수한 강도: 항복 강도가 316L 오스테나이트강의 약

두 배

•  이므로 더 얇은 벽 설계와 무게 감소가 가능합니다.뛰어난 내식성: PREN ~34-36은 공식, 틈새 부식 및 염화물 응력 부식 균열에 대한 탁월한 저항성을 제공합니다.간편한 슬립온

• : 설치가 용이하며, 용접 전에 플랜지를 회전하여 볼트 구멍 정렬이 가능합니다.비용 효율성

• : 용접 넥 플랜지에 비해 초기 비용이 저렴하며, 설치가 더 경제적입니다.우수한 용접성

• : 표준 용접 절차와 호환되며, 용접 후 용체화 처리가 권장됩니다.5. 기능

• 슬립온 플랜지는 배관 시스템에서 파이프, 밸브 또는 장비를 연결하기 위한 볼트 연결 지점을 제공합니다. 플랜지는 파이프 끝에 끼워지고 내부와 외부 모두 필렛 용접으로 고정되어 강력하고 누출 없는 조인트를 형성합니다. 플랜지 면은 개스킷을 수용하여 맞대기 플랜지에 볼트로 고정될 때 신뢰할 수 있는 밀봉을 보장합니다.6. 설치 지침

개봉 검사

: 운송 중 손상 여부를 확인하고 ASME B16.5에 따른 마킹 및 치수를 확인합니다.표면 준비: 전용 도구를 사용하여 파이프 끝과 플랜지 보어를 청소하고 모든 오일, 그리스 및 오염 물질을 제거합니다.

위치 지정

1. : 슬립온 플랜지를 파이프에 필요한 위치까지 밀어 넣습니다. 내부 용접 공간을 확보하기 위해 파이프 끝은 플랜지 면에서 파이프 벽 두께 + 1/8" (3mm)

2.  정도 떨어뜨려야 합니다.정렬

3. : 플랜지를 회전하여 볼트 구멍을 맞대기 부품과 정렬합니다.가용접: 플랜지를 제자리에 고정하기 위해 여러 지점에 가용접을 합니다.최종 용접

4. : 플랜지의 내부와 외부 모두에 필렛 용접을 수행합니다. 듀플렉스 재질의 경우 엄격한 열 입력 제어가 필수적입니다. 듀플렉스 구조와 내식성을 유지하기 위해 1020-1100°C에서 용체화 처리 후 수냉이 필요합니다.용접 후

5. : 용접 부위를 청소하고 육안 및 PT/MT 검사를 권장합니다.볼팅

6. : 개스킷, 볼트를 설치하고 권장 토크 값으로 교차 토크 순서로 조입니다.7. 주의 사항페라이트 균형: 체적 기준으로 페라이트 함량이 40-60%를 유지하도록 합니다. 부적절한 열처리가 규격 외 페라이트 비율의 가장 일반적인 원인입니다.온도 제한

7. : 취성이 감소하므로 300°C

8.  이상 또는 -50°C

 이하에서의 사용은 권장되지 않습니다.

• 청결도: 탄소강 제작보다 높은 수준의 청결도가 필요하며, 오염을 방지하기 위해 전용 도구를 사용해야 합니다.

• 용접 간극: 용접 금속이 플랜지 면을 손상시키는 것을 방지하기 위해 1/8" (3mm)의 후퇴 간극은 필수입니다.볼팅 토크: 개스킷 손상이나 플랜지 변형을 방지하기 위해 권장 토크를 초과하지 마십시오.개스킷 선택: 서비스 매체 및 압력/온도 조건과 호환되는 개스킷 재질을 선택하십시오.

• 품질 테스트: PMI (ASTM E1476), UT (ASTM A388), PT/MT (ASTM E165/E709)를 권장합니다.

• 8. 배송 및 납품표준 배송 시간은 일반적인 크기의 경우 일반적으로

• 15~30일 이며, 더 큰 크기 및 맞춤 사양의 경우 리드 타임이 더 길어질 수 있습니다.

• 9. 결제 조건일반적인 국제 결제 방법에는

• T/T (전신환) 및

L/C (신용장) at sight

•  가 있습니다.10. 포장제품은 안전한 운송과 운송 중 손상을 방지하기 위해 내부 쿠션이 있는

합판 케이스

•  또는 나무 상자 에 안전하게 포장됩니다.11. 판매 후 / 반품 및 보증 정책

모든 제품은 선적 전에 엄격한 품질 검사를 거치며,

• 밀 테스트 인증서 (EN 10204 3.1/3.2) 가 제공됩니다.요청 시 제3자 검사 (ABS, DNV, CCS, LR, BV 등)가 가능합니다.품질 문제 발생 시 원본 포장을 보관하고 관련 사진 또는 제3자 검사 보고서를 제공하십시오.특정 반품, 교환 및 보증 조건은 최종 판매 계약에 따릅니다.

자주 묻는 질문

• 1. 귀사는 무역 회사입니까, 아니면 제조업체입니까?    저희는 제조업체이며, 인증서를 보실 수 있습니다.2. 배송 시간은 얼마나 걸립니까?

•     일반적으로 상품이 재고에 있으면 5-10일입니다. 재고가 없으면 15-20일이며, 수량에 따라 다릅니다.

• 3. 샘플을 제공합니까? 무료입니까, 아니면 추가 요금입니까?

•     예, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불해야 합니다.

4. 결제 조건은 어떻게 됩니까?

    결제

=1000USD, 50% T/T 선불, 선적 전 잔금.
