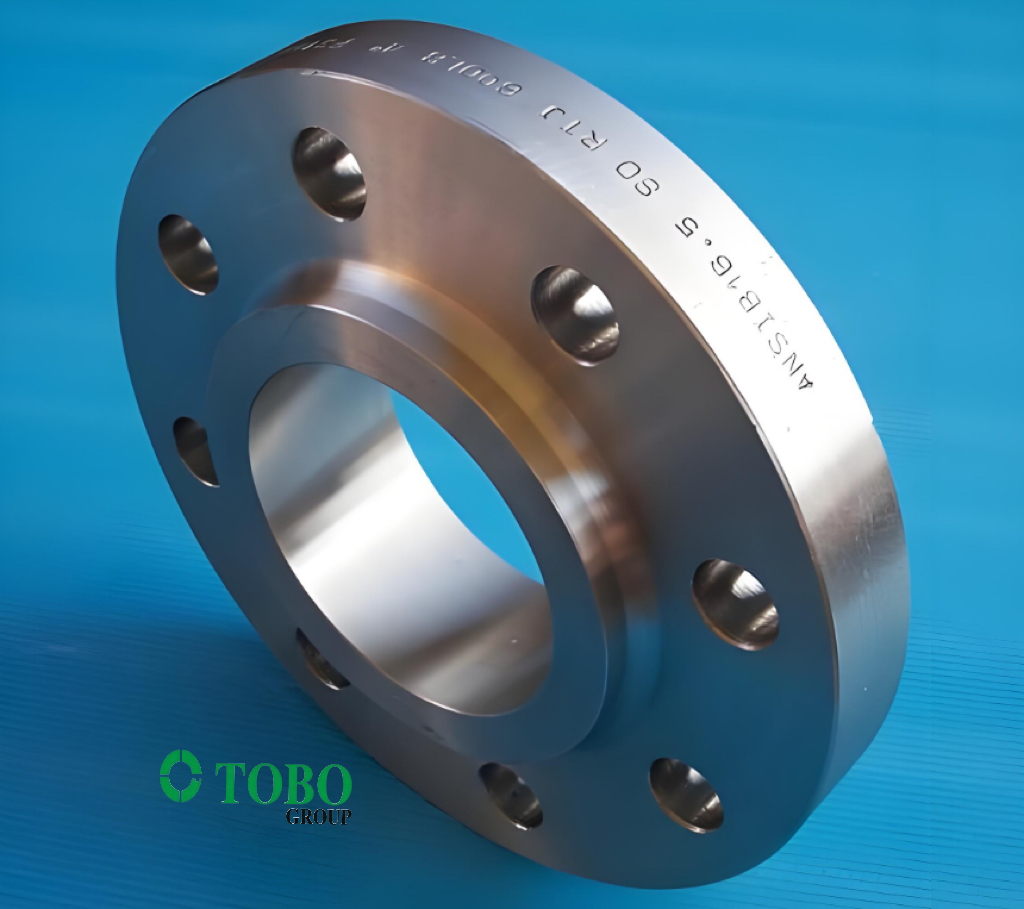

CUNI 슬립온 플랜지 ASTM B466 UNS C71500 4인치 ASME B16.5

원래 장소	중국 상하이
브랜드 이름	TOBO
인증	ISO/TUV/SGS
최소 주문 수량	1개
가격	협상 가능
포장 세부 사항	표준 배송 패키지
배달 시간	15-30 근무일
지불 조건	T/T, 서부 동맹
공급 능력	10Ton/Month

제품 상세 정보

강조하다

CUNI 플랜지 슬립 ASTM B466

UNS C71500 구리 니켈 플랜지

4인치 ASME B16.5 플랜지

메시지를 남겨주세요

제품 설명

CUNI 슬립 온 플랜지 ASTM B466 UNS C71500 4 인치 ASME B165

1제품 설명

이 제품은 Slip-On (SO) 플랜지입니다UNS C71500(70/30 구리 니켈 합금 / CuNi 70/30)ASTM B466그리고ASME B165표준CuNi30Fe1Mn 또는 Werkstoff Nr. 2로도 알려져 있습니다.0882, 이 합금은 약 70%의 구리와 30%의 니켈으로 구성되어 있으며 강도, 부식 저항성 및 침식 저항성을 향상시키기 위해 철과 망간이 약간 추가되었습니다.슬리프-온 플랜지 파이프 끝을 통해 슬라이드하도록 설계 된 후 내부와 외부 모두에 용접되어 강하고 누출 방지 연결을 제공합니다.이 4인치 플랜지는 저중압 애플리케이션에 적합하며 해양 및 해수 파이프 시스템에서 널리 사용됩니다.

2주요 제품 매개 변수

매개 변수	세부 정보 / 범위
재료 표준	ASTM B466 / ASME SB466
차원 표준	ASME B16.5 / ANSI B16.5
소재 등급	UNS C71500 (70/30 Cu-Ni / CuNi30Fe1Mn / DIN 2.0882)
종류	슬리프 온 플랜지 (SO)
명목 크기	4" (DN100)
크기 범위 (일반)	1/2인치 48인치 (DN15 DN1200)
압력급	클래스 150#, 300#, 600#, 900#, 1500#, 2500#
표면형	RF (높은 얼굴), FF (평면 얼굴), RTJ
용접	내부와 외부에 필레트 용접
화학적 성분 (Cu/Ni/Fe/Mn)	Cu: 65.0-70.0% / Ni: 29.0-33.0% / Fe: 0.40-1.0% / Mn: ≤1.0%
팽창 강도	340 ∼ 420 MPa (49 ∼ 61 ksi)
수익성 (0.2%)	125 ∼ 180 MPa (18 ∼ 26 ksi)
길쭉함	30~42% (성향에 따라)
밀도	8.94g/cm3
녹는 범위	1170 °C ~ 1240 °C
클래스 150 차원 (4")	OD: 230 mm / 두께: 22.3 mm / PCD: 190.5 mm / 소켓 구멍: 116.1 mm / 볼트 구멍: 8 x 5/8 " / 무게: ~ 5.9 kg

3적용 / 사용

이 슬리프 플랜지는 바닷물 및 부식 유체 시스템에 이상적입니다.

해양 및 조선: 바닷물 냉각 시스템, 방화물 선, 배last 시스템
해상 석유 및 가스: 플랫폼 파이프링, 잠수함 응용, 바닷물 주입
소금 해제 공장: 바닷물 흡수, 역오스모스 공급 라인, 소금물 재순환
전력 생산: 콘덴서 냉각 물 시스템, 열 교환기
화학 가공: 염소를 함유한 환경, 냉각용 물 장치

4장점

우수한 부식 저항성: 해수, 뚫림, 균열성 경식 및 염화압성 경식 균열에 대한 특별한 저항성
생물 오염 저항성: 구리 함유 는 해양 생물학적 성장 을 억제 한다
더 강한 힘: 70/30 CuNi는 90/10 CuNi보다 더 나은 강도와 침식 저항을 제공합니다.
비용 효율성: 슬립-온 디자인은 용접 목 플랜지보다 설치가 쉽고 경제적입니다.
좋은 용접성: 단일 단계 알파 구조는 뛰어난 제조 특성을 가능하게 합니다.

5기능

슬립-온 플랜지는 파이프, 밸브 또는 장비를 연결하기 위해 볼트 연결 지점을 제공합니다. 플랜지는 파이프 끝을 통해 슬라이드되며 내부와 외부 모두에 필레 용접으로 고정됩니다.강한, 누출 방지 잇기플랜지 표면은 짝짓기 플랜지에 볼트 할 때 신뢰할 수있는 밀폐를 보장하기 위해 밀착을 수용합니다.

6설치 지침.

발하물 검사: 운송 손상 여부를 확인하고 ASME B16에 따른 표시와 크기를 확인합니다.5.
표면 준비: 파이프 끝 과 플랜지 구멍 을 특별 한 도구 를 사용 하여 깨끗 하게 하고, 모든 기름, 기름, 오염물 을 제거 한다.
위치: 필요한 위치로 파이프에 슬리프-온 플랜지를 슬라이드파이프 끝은 상승 표면 밀폐 표면과 함께 빨라지지 않아야합니다..
정렬: 볼트 구멍을 결합 구성 요소와 정렬 하 고 플랜지 회전.
턱 용접: 플랜지 주위에 여러 점에 턱 용접을 적용.
최종 용접: 플랜지 안쪽과 바깥쪽 모두에 필렛 용접을 수행TIG 용접이 좋습니다..
용접 후: 용접 부위를 깨끗하게 하고, 용접 후 열처리가 필요하지 않습니다.
볼팅: 가스켓, 볼트 설치 및 추천 토크 값으로 크로스 토크 순서로 단단히.

7주의 사항

청결성: 탄소 강철 제조보다 더 높은 수준의 청결을 요구합니다. 특수 스테인레스 스틸 도구를 사용합니다.
온도 제한: 물성 부식 서비스의 경우 300°C 이상의 온도에서 시스템 조건을 확인합니다..
용접 열 입력: CuNi 웅덩이는 산화물 필름으로 느려, 적절한 amperage 조절이 필요합니다.
중간 호환성: 강한 산화산 (예를 들어, 질산) 또는 암모니아 시스템과 함께 사용하는 것은 권장되지 않습니다.
볼팅 토크: 펌프 손상 또는 플랜지 왜곡을 방지하기 위해 권장 모멘트를 초과하지 마십시오.
가스켓 선택: 서비스 매체와 압력/온도 조건에 호환되는 밀착물질을 선택한다.

8운송 및 배달

표준 배송 시간은 일반적으로15~30일, 주문량, 압력급 및 사양에 따라.

9지불 조건

일반적인 국제 결제 방법은T/T (전자 송금)그리고L/C 현장 (신용서).

10포장

제품들은 안전하게 포장되어 있습니다.접착판 케이스또는나무 상자안전 운송을 보장하고 운송 도중 손상을 방지하기 위해 내부 완충으로.

11판매 후 / 반환 및 보증 정책

모든 제품은 배송 전에 엄격한 품질 검사를 받습니다.밀리 테스트 인증서 (EN 10204 3.1/3.2)사용 가능.
요청에 따라 제3자 검사 (ABS, DNV, CCS, LR, BV 등).
품질 문제가 발생하면 원래 포장지를 유지하고 관련 사진 또는 제3자 검사 보고서를 제공하십시오.
특정 반환, 교환 및 보증 조건은 최종 판매 계약 계약에 적용됩니다.

FAQ

1거래 회사나 제조사인가요?
우리는 제조업체입니다. 인증서를 볼 수 있습니다.
2배송시간은 얼마인가요?
일반적으로 상품이 재고에 있는 경우 5-10일입니다. 또는 상품이 재고에 없는 경우 15-20일입니다. 양에 따라입니다.
3샘플 제공하시나요? 무료인가요?
예, 우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
4지불 조건은 뭐죠?
지불 <=1000USD, 100% 사전. 지불>=1000USD, 50% T/T 사전, 출하 전에 잔액.
