2" UNS C70600 구리 니켈 용접 넥 플랜지 ASTM B466 해양 파이프라인 연결 플랜지

2" UNS C70600 구리 니켈 용접 넥 플랜지 ASTM B466 해양 파이프라인 연결 플랜지

1. 제품 설명

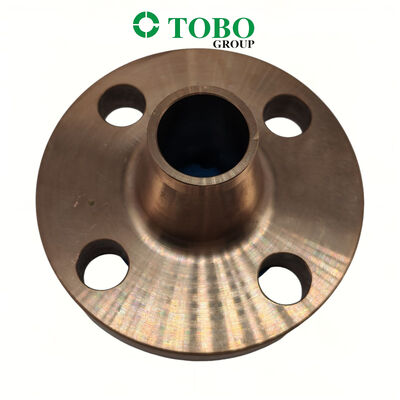

본 제품은 용접 넥(WN) 플랜지로 UNS C70600 (90/10 구리-니켈 합금 / CuNi 90/10)으로 제조되었으며 ASTM B466이 포함됩니다ASME B16.5 표준을 준수합니다. UNS C70600은 CuNi10Fe1Mn 또는 DIN 2.0872로도 알려져 있으며, 가장 널리 사용되는 해양 구리-니켈 등급으로 뛰어난 해수 부식 저항성과 자연적인 방오 성능으로 높이 평가받고 있습니다. 용접 넥 플랜지는 테이퍼형 허브가 파이프 벽으로 부드럽게 전환되어 높은 강도와 밀봉 신뢰성을 제공합니다. 이 2" 플랜지는 까다로운 해양 및 해상 파이프라인 시스템에서 영구적인 맞대기 용접 연결을 위해 설계되었습니다

2. 주요 제품 매개변수

3. 적용 / 용도

이 용접 넥 플랜지는 까다로운 환경의 해수 및 부식성 유체 시스템에 이상적입니다:

• 해양 및 조선: 해수 냉각 시스템, 소화수 라인, 밸러스트 시스템, 해수면 적용

• 해상 석유 및 가스: 해수 리프트 파이프, 플랫폼 냉각수 링 메인, 해저 배관

• 담수화 플랜트: 해수 취수, 역삼투압 공급 라인, 염수 재순환

• 발전: 응축기 냉각수 시스템, 열교환기

• 화학 처리: 스테인리스강을 사용할 수 없는 염화물 함유 환경

4. 장점

• 뛰어난 해수 부식 저항성: 해양 환경에서 피팅, 틈새 부식 및 염화물 응력 부식 균열에 대한 탁월한 저항성

• 자연 방오 성능: 구리 함량이 해양 생물 성장을 억제하여 코팅 없이 파이프 내부를 깨끗하게 유지합니다

• 용접 넥 설계: 테이퍼형 허브는 부드러운 응력 전환을 제공하며 피로 및 열 순환에 대한 탁월한 저항성을 제공합니다

• 높은 강도 및 신뢰성: 중간 및 높은 온도에서 우수한 기계적 특성을 유지하며 극저온에서도 연성을 유지합니다

• 우수한 용접성: 단상 알파 구조는 복잡한 예열 없이 뛰어난 제작 특성을 가능하게 합니다

5. 기능

용접 넥 플랜지는 배관 시스템에서 파이프, 밸브 또는 장비를 연결하기 위한 영구적이고 누수 없는 볼트 연결 지점을 제공합니다. 테이퍼형 넥은 파이프에 맞대기 용접되어 응력을 균등하게 분산하고 조인트에서의 압력 집중을 최소화하는 통합 구조를 형성합니다. 플랜지 면(일반적으로 돌출면)은 개스킷을 수용하여 플랜지와 볼트로 연결될 때 신뢰할 수 있는 밀봉을 보장합니다.

6. 설치 지침

1. 개봉 검사: 운송 중 손상 여부를 확인하고 ASME B16.5에 따라 마킹 및 치수를 확인합니다

2. 표면 준비: 스테인리스강 와이어 브러시를 사용하여 용접 베벨 및 인접 영역을 청소합니다. 모든 오일, 그리스 및 산화를 제거합니다

3. 정렬: 플랜지 넥을 파이프 끝과 정확하게 정렬하여 올바른 끼워맞춤과 직각을 보장합니다

4. 용접: ERCuNi 용접봉(AWS A5.7)을 사용하여 GTAW(TIG) 공정을 사용합니다. 100% 아르곤 실드를 사용하고, 루트 패스에는 백 퍼지(back purge)를 권장합니다. 일반적으로 예열은 필요하지 않으며, 인터패스 온도는 ≤150°C입니다. 용접 후 열처리는 필요하지 않습니다개스킷 설치: 플랜지 면에 적합한 개스킷(예: 스파이럴 와운드, PTFE)을 놓습니다

5. 볼팅: 볼트를 설치하고 권장 토크 값으로 교차 토크 순서로 조입니다

6. 수압 테스트: 테스트 압력 = 설계 압력의 1.5배; 주변 온도는 5°C 미만이 아님

7. 7. 주의 사항청결도

: 탄소강 제작보다 높은 수준의 청결도가 필요합니다. 전용 스테인리스강 도구를 사용합니다

• 온도 제한: 수성 부식 서비스의 경우 300°C 이상의 온도에 대한 시스템 조건을 확인합니다

• 매체 호환성: 강한 산화산(예: 질산) 또는 암모니아 시스템에는 사용하지 않는 것이 좋습니다

• 볼팅 토크: 개스킷 손상이나 플랜지 변형을 방지하기 위해 권장 토크를 초과하지 마십시오

• 개스킷 선택: 서비스 매체 및 압력/온도 조건과 호환되는 개스킷 재료를 선택합니다

• 8. 배송 및 납품표준 납품 시간은 일반적으로

15–30일

• 이며, 주문 수량, 압력 등급 및 사양 가용성에 따라 달라집니다9. 결제 조건일반적인 국제 결제 방법에는

T/T (전신환 송금)

•  및 L/C at sight (신용장)이 포함됩니다10. 포장

제품은 안전한 운송을 보장하고 운송 중 손상을 방지하기 위해 내부 쿠셔닝이 있는

• 합판 케이스 또는 나무 상자 에 안전하게 포장됩니다11. 판매 후 / 반품 및 보증 정책

모든 제품은 출하 전에 엄격한 품질 검사를 거치며

• 밀 테스트 인증서(EN 10204 3.1/3.2) 를 제공합니다요청 시 PMI 및 제3자 검사(ABS, DNV, CCS, LR, BV 등) 가능

• 품질 문제 발생 시 원본 포장을 보관하고 관련 사진 또는 제3자 검사 보고서를 제공하십시오

• 특정 반품, 교환 및 보증 조건은 최종 판매 계약에 따릅니다

• FAQ

1. 귀사는 무역 회사입니까, 제조업체입니까?

    저희는 제조업체입니다. 인증서를 보실 수 있습니다.
2. 배송 시간은 얼마나 걸립니까?
    일반적으로 재고가 있는 경우 5-10일입니다. 재고가 없는 경우 15-20일이며, 수량에 따라 다릅니다.
3. 샘플을 제공합니까? 무료입니까, 아니면 추가 요금입니까?
    예, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불해야 합니다.
4. 지불 조건은 무엇입니까?
    결제
=1000USD, 선불 50% T/T, 선적 전 잔금.
