도형 파이프 피팅 CuNi 소클렛 ASTM B466 UNS C71500 1" 3000LB ASME B16.11
제품 상세 정보
| 애플리케이션 | 석유 및 가스, 석유화학, 발전소, 수처리 | 스레드 유형 | NPT |
|---|---|---|---|
| 설계 | ASME B16.11 | 두께 | 0.5-100mm |
| 모양 유형 | 엘보우, 티, 커플링, 리듀서, 캡 | 특성 | 충격력으로 단조 |
| 압력 | 150파운드 ~ 2500파운드 | 특징 | 높은 내구성 |
| 샘플 전달 | 5~7일 | 포트 | 상하이, 닝보, 톈진, 청도, 기타 등등. |
| 제품명 | Tobo 3000lbs 탄소강 A105 Weldolet | 응용 매체 | 물, 석유, 가스 |
| 포장 유형 | 나무 케이스 | 수업 | 1500#, 2500#, 3000#, 6000#, 9000# |
| 강조하다 | 단조 파이프 피팅 구리 니켈 소켓,ASTM B466 UNS C71500 피팅,1인치 3000LB ASME B16.11 |
||
제품 설명

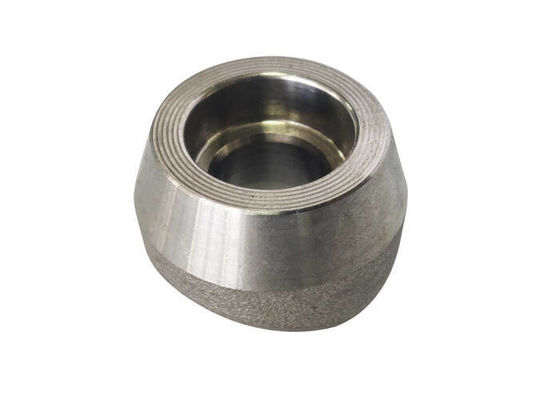

단조 파이프 피팅 구리니 소켓 ASTM B466 UNS C71500 1" 3000LB ASME B16.11
1. 제품 설명
이 제품은 단조 구리니 소켓으로 UNS C71500 (70/30 구리-니켈 합금 / CuNi 70/30)으로 제조되었으며 ASTM B466 및 ASME B16.11 표준을 준수합니다. 소켓은 더 큰 주관에 더 작은 분기 파이프를 연결하는 데 사용되는 특수 분기 연결 피팅입니다(러닝 파이프). 표준 티와 달리 올렛 계열 피팅은 러닝 파이프의 곡률과 일치하도록 모양이 만들어졌으며 내부 보강재가 포함되어 있어 더 강하고 고응력 응용 분야에 더 적합합니다. UNS C71500은 30% 니켈 함량으로 인해 C70600보다 높은 강도를 제공합니다. 이 1" 클래스 3000# 피팅은 분기 및 주관 양쪽에 소켓 용접(SW) 연결이 특징입니다.
2. 주요 제품 매개변수
| 매개변수 | 세부 정보 / 범위 |
|---|---|
| 재료 표준 | ASTM B466 / ASME SB466 |
| 치수 표준 | ASME B16.11, MSS-SP-97 |
| 재료 등급 | UNS C71500 (CuNi 70/30 / DIN 2.0882) |
| 유형 | 소켓 (소켓 용접 분기 연결) |
| 분기 크기 | 1" (DN25) |
| 연결 유형 | 소켓 용접(SW) – 양쪽 끝 |
| 압력 등급 | 클래스 3000# (3000 LBS) |
| 화학 성분 | Cu: 70%, Ni: 29.0-33.0%, Mn: ≤1.0%, Fe: 0.40-0.70% |
| 인장 강도 | 372-517 MPa (54,000-75,000 psi) |
| 항복 강도 | 88-483 MPa (템퍼에 따라 다름) |
| 신율 | 45% 최소 (381mm 기준) |
| 밀도 | 8.94 g/cm³ |
| 녹는점 범위 | 1170-1240°C |
| 열전도율 | 29 W/m·K (@20°C) |
3. 적용 / 용도
이 소켓은 분기 연결이 필요한 해수 및 부식성 유체 시스템에 이상적입니다:
-
해양 및 조선: 해수 배관 시스템, 해양 플랫폼, 선박 배관
-
석유 및 가스: 고압 공정 라인, 해저 응용 분야, 화학 주입 라인
-
발전: 응축기 및 열 교환기 배관
-
화학 처리: 부식성 유체 취급, 제약 장비
-
계측 탭: 공간이 제한된 배관 시스템
4. 장점
-
우수한 내식성: 해수 부식, 공식 및 염화물 응력 부식 균열에 대한 탁월한 저항성
-
생물 오염 저항성: 해양 생물 성장을 자연적으로 방지합니다
-
향상된 강도: 30% 니켈 함량은 90/10 CuNi보다 높은 강도를 제공합니다
-
소켓 용접 신뢰성: 풀림에 대한 높은 저항성을 가진 누수 방지, 영구 연결을 제공합니다
-
내부 보강: 소켓 설계는 고응력 응용 분야에서 표준 티 연결보다 강합니다
-
비용 효율적: 플랜지 연결에 비해 설치 시간 및 인건비를 줄이는 나사 없는 용접
5. 기능
소켓은 더 큰 주관에서 더 작은 분기 파이프(1인치)로 강화된 분기 연결을 생성합니다. 구멍을 절단한 후 러닝 파이프에 직접 용접되어 유체 전환을 위한 강력하고 누수 방지 조인트를 제공합니다. 소켓 용접 연결은 파이프를 소켓에 삽입하고 조인트 주위에 필렛 용접을 적용하여 고온 및 고압 환경에 적합한 영구, 압력 등급 연결을 형성합니다.
6. 설치 지침
-
준비: 러닝 파이프 표면과 소켓 내부를 철저히 청소하십시오. 모든 먼지, 기름 및 이물질을 제거하십시오.
-
마킹: 사양에 따라 러닝 파이프의 정확한 드릴링 위치를 표시하십시오.
-
드릴링: 표시된 위치에서 러닝 파이프를 필요한 직경으로 드릴하십시오.
-
피팅 배치: 러닝 파이프 곡률과 올바르게 정렬되도록 드릴된 구멍 위에 소켓을 배치하십시오.
-
용접: 1/16" (1.6mm) 확장 간격을 남기고 분기 파이프를 소켓에 삽입하십시오. 승인된 WPS와 인증된 용접공을 사용하여 소켓-러닝 파이프 및 분기 파이프-소켓 조인트 모두 주위에 필렛 용접을 수행하십시오.
-
청소: 품질 절차에 따라 용접 후 청소 및 검사. 용접 후 열처리는 필요하지 않습니다.
7. 주의 사항
-
소켓 간격: 1/16" 확장 간격은 서비스 중 열팽창 균열을 방지하기 위해 필수적입니다.
-
청결도: 오염을 방지하기 위해 강철 제작보다 높은 수준의 청결도가 필요합니다.
-
온도 제한: 최대 서비스 온도 약 400°C. 이 범위를 초과하여 작동하지 마십시오.
-
용접 절차: 산화를 방지하기 위해 용접 시 불활성 가스 차폐(아르곤)를 사용하십시오.
-
용가재: 용접 시 일치하는 70/30 CuNi 용가재(예: ERCuNi)를 사용하십시오.
-
검사: 설치 후 필렛 용접 무결성을 위해 시각 및 PT 검사를 권장합니다.
8. 배송 및 납품
-
표준 배송 시간은 일반적으로 15-30일이며, 주문 수량 및 사양 가용성에 따라 달라집니다.
9. 결제 조건
-
일반적인 국제 결제 방법에는 T/T (전신환) 및 L/C (신용장)가 포함됩니다.
10. 포장
-
제품은 안전한 운송을 보장하고 운송 중 손상을 방지하기 위해 내부 쿠셔닝이 있는 합판 케이스 또는 목재 상자 에 안전하게 포장됩니다.
11. 판매 후 / 반품 및 보증 정책
-
모든 제품은 선적 전에 엄격한 품질 검사를 거치며, 밀 테스트 인증서(EN 10204 3.1/3.2)를 사용할 수 있습니다.
-
품질 문제 발생 시 원본 포장을 보관하고 관련 사진 또는 제3자 검사 보고서를 제공하십시오.
-
특정 반품, 교환 및 보증 조건은 최종 판매 계약에 따릅니다.
FAQ
1. 귀사는 무역 회사입니까, 제조업체입니까?
저희는 제조업체입니다. 인증서를 보실 수 있습니다.
2. 배송 시간은 얼마나 걸립니까?
일반적으로 재고가 있는 경우 5-10일입니다. 재고가 없는 경우 15-20일이며, 수량에 따라 다릅니다.
3. 샘플을 제공합니까? 무료입니까, 아니면 추가입니까?
예, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불해야 합니다.
4. 결제 조건은 무엇입니까?
결제=1000USD, 선불 50% T/T, 선적 전 잔금.
