도형 파이프 피팅 듀플렉스 스테인리스 스틸 유니온 ASTM A815 UNS S31803 ASME B16.11

원래 장소	중국 상하이
브랜드 이름	TOBO
인증	ISO/TUV/SGS
모델 번호	맞대기 용접 맞춤
최소 주문 수량	1개
가격	협상 가능
포장 세부 사항	표준 배송 패키지
배달 시간	15-30 근무일
지불 조건	T/T, 서부 동맹
공급 능력	10Ton/Month

제품 상세 정보

표면 처리	고용체	색상	3000psi
화학 성분	Ni MIn63%, Cu 28%-34%, Fe Max2.5%	표준 준수	ASME B16.11, ASTM A105, ASTM A182
벽 두께	Sch5S-Sch160, XS,XXS	수업	1500#, 2500#, 3000#, 6000#, 9000#
맞춤형 지원	OEM	압력 등급	3000LBS, 6000LBS, 9000LBS
사업 유형	제조업체	포장 유형	나무 케이스
배달 시간	15일
강조하다	듀플렉스 스테인리스강 관 이음쇠 , ASTM A815 도장 파이프 연합 , ASME B16.11 파이프 피팅

메시지를 남겨주세요

제품 설명

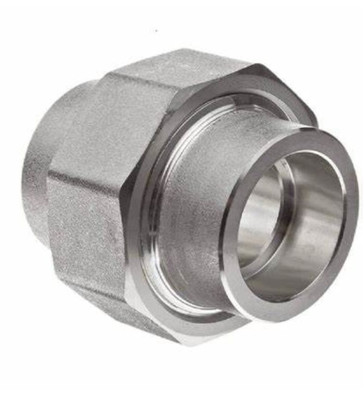

단조 파이프 피팅 듀플렉스 스테인리스 스틸 유니온 ASTM A815 UNS S31803 ASME B16.11

1. 제품 설명

이 제품은 단조 파이프 피팅 유니온으로 UNS S31803 (듀플렉스 2205 / F51) 스테인리스 스틸로 제작되었으며 ASME B16.11 표준을 준수합니다. 유니온은 암나사 끝, 수나사 끝, 두 부분을 함께 고정하는 중앙 너트로 구성된 3피스 나사식 피팅입니다.UNS S31803은 약 50% 오스테나이트와 50% 페라이트의 미세 구조를 가진 이중상 스테인리스 스틸로, 일반적인 300계 오스테나이트계 스테인리스 스틸보다 약 두 배의 항복 강도를 제공하며 우수한 내식성을 제공합니다.단조 피팅으로서 고압 하에서 고체 강철 빌릿을 성형하여 생산되므로 더 조밀한 결정립 구조와 압력 및 열 순환 하에서 우수한 성능을 제공합니다.

2. 주요 제품 매개변수

매개변수	세부 정보 / 범위
재질 표준	ASTM A815 / ASME SA815
치수 표준	ASME B16.11, MSS SP-83
재질 등급	UNS S31803 (듀플렉스 2205 / F51)
유형	나사식 유니온 (3피스: 암 끝, 수 끝, 중앙 너트)
크기 범위	1/8" – 4" NB
압력 등급	2000#, 3000#, 6000#, 9000#
나사 유형	NPT (ASME B1.20.1), BSPT, BSPP
화학 성분	Cr: 21.0-23.0%, Ni: 4.5-6.5%, Mo: 2.5-3.5%, N: 0.08-0.20%, Fe: 잔량
인장 강도 (최소)	620-800 MPa (90-116 ksi)
항복 강도 0.2% (최소)	450-550 MPa (65-80 ksi)
연신율 (최소)	25%
밀도	7.8 g/cm³
PREN 값	~34-36
열처리	용체화 처리 1020-1100°C

3. 적용 / 용도

이 유니온은 까다로운 부식성 및 고압 환경에 이상적입니다:

석유 및 가스: 해상 플랫폼, 해저 배관, 고압 공정 라인, 유정구 연결
화학 처리: 염화물 함유 산, 염수 서비스, 열교환기
해양 공학: 해수 배관 시스템, 담수화 플랜트
발전: 냉각수 시스템, 고온 서비스
펄프 및 제지: 표백 라인, 증해기 시스템

4. 장점

우수한 강도: 일반적인 300계 오스테나이트계 스테인리스 스틸 (316/316L)의 약 두 배에 달하는 항복 강도
뛰어난 내식성: PREN ~34-36은 공식, 틈새 부식 및 염화물 응력 부식 균열에 대한 탁월한 저항성을 제공합니다.
쉬운 분해: 3피스 유니온 설계로 파이프를 회전시키지 않고 배관 시스템을 신속하게 연결 및 분리할 수 있습니다.
비용 효율성: 오스테나이트계 등급에 비해 니켈 함량이 낮아 재료 비용을 크게 절감할 수 있습니다.
우수한 용접성: 표준 용접 절차와 호환됩니다. 용접 후 용체화 처리를 권장합니다.
단조 무결성: 주조 피팅보다 조밀한 결정립 구조; 압력 및 진동 하에서 우수한 성능

5. 기능

나사식 유니온은 두 개의 파이프 섹션 사이에 안정적이고 누출 없는 기계적 연결을 제공하여 유지 보수, 검사 또는 부품 교체를 위한 신속한 조립 및 분해를 가능하게 합니다. 3피스 설계 (두 개의 나사 끝과 중앙 너트)를 통해 연결된 파이프를 회전시키지 않고 배관 시스템을 분리할 수 있어 빈번한 유지 보수가 필요한 시스템에 이상적입니다.

6. 설치 지침

준비: 파이프 나사 및 피팅 나사를 깨끗하게 청소하십시오. 모든 먼지, 기름 및 이물질을 제거하십시오.
나사 실란트: 안정적인 밀봉을 위해 수나사에 PTFE 테이프 또는 파이프 도프를 바르십시오.
나사 결합: 유니온 부분을 손으로 해당 파이프 끝에 끼우고 적절한 토크로 렌치를 사용하여 조이십시오.
조립: 두 부분을 함께 가져와 중앙 너트를 조여 연결을 고정하십시오.
과도한 조임 방지: 피팅 본체 균열을 방지하기 위해 권장 토크를 초과하지 마십시오.

7. 주의 사항

나사 호환성: NPT, BSPT 및 BSPP 나사는 상호 교환할 수 없습니다. 시스템 사양에 따라 나사 유형을 확인하십시오.
온도 제한: 인성이 저하될 수 있으므로 300°C 이상 또는 -50°C 이하에서의 사용은 권장되지 않습니다.
페라이트 균형: 50/50 오스테나이트-페라이트 미세 구조를 유지하기 위해 적절한 재질 사양을 확인하십시오.
진동 민감도: 누출 없는 밀봉을 유지하기 위해 유니온 너트가 제대로 조여졌는지 확인하십시오.
응력 부식: 나사식 피팅은 응력 집중을 유발합니다. 특정 서비스 환경에 대한 적합성을 확인하십시오.

8. 배송 및 납품

표준 배송 시간은 일반적으로 15–30일이며, 주문 수량 및 사양 가용성에 따라 달라질 수 있습니다.

9. 결제 조건

일반적인 국제 결제 방법에는 T/T (전신환 송금) 및 L/C (신용장) 일람출급

이 포함됩니다.

10. 포장제품은 안전한 운송을 보장하고 운송 중 손상을 방지하기 위해 내부 쿠션이 있는 합판 케이스 또는 목재 상자

에 안전하게 포장됩니다.

11. 판매 후 / 반품 및 보증 정책
모든 제품은 출하 전에 엄격한 품질 검사를 거치며, 밀 테스트 인증서 (EN 10204 3.1/3.2)를 제공합니다.
품질 문제가 발생한 경우, 원 포장재를 보관하고 관련 사진 또는 제3자 검사 보고서를 제공하십시오.

특정 반품, 교환 및 보증 조건은 최종 판매 계약에 따릅니다. 도형 파이프 피팅 듀플렉스 스테인리스 스틸 유니온 ASTM A815 UNS S31803 ASME B16.11

자주 묻는 질문
1. 귀사는 무역 회사입니까, 제조업체입니까?
저희는 제조업체입니다. 인증서를 확인하실 수 있습니다.
2. 배송 시간은 얼마나 걸립니까?
일반적으로 상품이 재고에 있으면 5-10일입니다. 재고가 없으면 15-20일이며, 수량에 따라 다릅니다.
3. 샘플을 제공합니까? 무료입니까, 추가입니까?
예, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불해야 합니다.
4. 결제 조건은 어떻게 됩니까? 결제
