가조 피팅 스레드 파이프 닛플 인콜로이 800H 1" SCH80 100mm 길이 3000# ASME B16.11

원래 장소	중국 상하이
브랜드 이름	TOBO
인증	ISO/TUV/SGS
모델 번호	맞대기 용접 맞춤
최소 주문 수량	1개
가격	협상 가능
포장 세부 사항	표준 배송 패키지
배달 시간	15-30 근무일
지불 조건	T/T, 서부 동맹
공급 능력	10Ton/Month

제품 상세 정보

제조공정	위조, 열처리	벽 두께	0.2~150mm
애플리케이션	석유 및 가스, 석유화학, 발전소, 수처리	맞춤형 지원	OEM
재료	탄소강, 스테인레스 스틸, 합금강	공차	ASME B16.9
기준	Asme B16.9 Jis en Din	헤드 코드	라운드, 스퀘어, 동등
압력 등급	3000LBS, 6000LBS, 9000LBS	압력 클래스	3000#, 6000#, 9000#
연결 유형	버트 접합	용법	배관계에 참여하기
두께	Sch5-Sch160 XXS, STD, XS, SGP	도	180
용인	±1%
강조하다	인콜로이 800H로 만든 파이프 피팅 , 스레드 파이프 닛플 SCH80 , ASME B16.11 가조 피팅

메시지를 남겨주세요

제품 설명

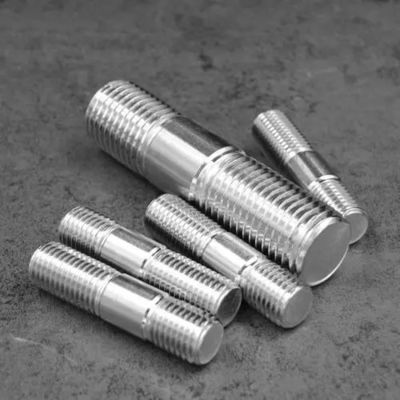

단조 피팅 나사 파이프 니플 인코넬 800H 1" SCH80 길이 100mm 클래스 3000# ASME B16.11

1. 제품 설명

본 제품은 단조 나사식 파이프 니플로 인코넬 800H (UNS N08810)에 따라 제조되었습니다. ASME B16.11표준 에 맞춰 제작되었습니다. 파이프 니플은 양쪽 끝에 수나사가 있는 짧은 직선 파이프로, 암나사 피팅 또는 파이프 끝 두 개를 연결하도록 설계되었습니다. 인코넬 800H는 탄소 함량(0.05-0.10%)이 조절되고 용체화 처리된 결정립 구조(ASTM 5 등급 이상)를 가진 니켈-철-크롬 합금으로, 일반 합금 800보다 훨씬 높은 크리프 및 파열 강도를 제공합니다. 이 1" SCH80, 클래스 3000# 피팅은 고온 및 부식성 환경에서 영구적인 나사 연결을 위해 설계되었습니다.

2. 주요 제품 매개변수

매개변수	세부 정보 / 범위
치수 표준	ASME B16.11, MSS SP-79, BS 3799
재질 등급	인코넬 800H
유형	나사식 파이프 니플 (양쪽 끝 수나사)
호칭 사이즈	1" (DN25)
벽 두께	스케줄 80 (SCH80/XS)
길이	100 mm (전체 길이)
압력 등급	3000# (클래스 3000 LBS)
나사 유형	NPT (National Pipe Taper) ASME B1.20.1 기준
화학 성분	Ni: 30-35%, Cr: 19-23%, Fe: 잔량, C: 0.05-0.10%, Al: 0.15-0.60%, Ti: 0.15-0.60%
인장 강도 (최소)	450 MPa
항복 강도 0.2% (최소)	180 MPa
연신율 (최소)	35%
밀도	8.0 g/cm³
녹는점 범위	1350-1400°C
최대 사용 온도	약 500°C까지 (수성 매체); 건조 대기에서는 더 높음

3. 적용 / 용도

이 나사식 니플은 고온 및 부식성 공정 시스템에 이상적입니다:

석유화학 공정: 퍼니스 크래커 튜브, 피그테일, 헤더, 대류 및 크래킹 튜브
발전: 증기 과열기 튜브, 고온 열교환기, 원자로 부품 (HTR-PM)
화학 공정: 질산 응축기, 유기산 취급 시스템
열처리 산업: 복사 튜브, 머플, 레토르트, 퍼니스 고정구
집광 태양열 발전: 최대 650°C의 고온 질산염 열 저장 시스템

4. 장점

우수한 고온 강도: 조절된 탄소 함량(0.05-0.10%)과 용체화 처리는 500°C 이상에서 최적의 크리프 및 파열 특성을 제공합니다.
뛰어난 내산화성: 보호용 Cr₂O₃-SiO₂ 산화막을 형성하여 "미기후 반응" 및 고온 부식에 저항합니다.
우수한 내식성: 질산, 유기산 및 수성 환경에서의 응력 부식 균열에 대한 탁월한 저항성; 공식 및 틈새 부식에 저항합니다.
비용 효율성: 인코넬 합금보다 니켈 함량이 낮아 고온 서비스에 대한 성능과 경제성의 균형을 제공합니다.
나사식 편의성: 용접 불필요; 빠른 설치, 유지보수를 위한 쉬운 분해

5. 기능

파이프 니플은 두 개의 암나사 부품(피팅, 밸브 또는 파이프 끝) 사이에 간단하고 안정적인 나사 연결을 제공합니다. 소구경 배관 시스템에서 전환 부품 역할을 하여 용접 작업 없이 신속한 조립, 분해 및 부품 교체를 가능하게 합니다.

6. 설치 지침

준비: 파이프 나사 및 피팅 나사를 청소하십시오. 모든 먼지, 기름 및 이물질을 제거하십시오.
나사 밀봉제: 안정적인 밀봉을 위해 테프론 테이프 또는 파이프 도프를 수나사에 바르십시오.
나사 결합: 니플을 손으로 첫 번째 암나사 피팅에 돌려 끼운 다음 렌치로 조입니다. 반대쪽 끝에 두 번째 피팅을 설치합니다.
과도한 조임 방지: 피팅 본체 균열을 방지하기 위해 권장 토크를 초과하지 마십시오.

7. 주의 사항

나사 호환성: NPT, BSP 및 BSPT 나사는 상호 교환할 수 없습니다. 시스템 사양에 따라 나사 유형을 확인하십시오. .
온도 제한: 수성 부식 서비스의 경우 약 500°C로 제한하십시오. ; 건조 대기에서는 더 높은 온도가 가능하지만 시스템 조건을 확인하십시오.
크리프 설계: 고온(>500°C)에서는 시스템 설계 시 크리프 및 파열 특성을 고려해야 합니다. .
사전 산화 처리: CSP 응용 분야에서는 사전 산화 처리가 내식성을 향상시킬 수 있습니다. .

8. 배송 및 납품

표준 배송 시간은 일반적으로 15~30일이며, 주문 수량 및 사양 가용성에 따라 달라질 수 있습니다.

9. 결제 조건

일반적인 국제 결제 방법에는 T/T (전신환) 및 L/C (신용장) at sight 가 있습니다.

10. 포장

제품은 안전한 운송을 보장하고 운송 중 손상을 방지하기 위해 내부 쿠셔닝이 있는 합판 케이스 또는 목재 상자 에 안전하게 포장됩니다.

11. 판매 후 / 반품 및 보증 정책

모든 제품은 출하 전에 엄격한 품질 검사를 거칩니다.
품질 문제가 발생한 경우, 원본 포장을 보관하고 관련 사진 또는 제3자 검사 보고서를 제공하십시오.
특정 반품, 교환 및 보증 조건은 최종 판매 계약에 따릅니다.

자주 묻는 질문

1. 귀사는 무역 회사입니까, 제조업체입니까?
저희는 제조업체입니다. 인증서를 보실 수 있습니다.
2. 배송 시간은 얼마나 걸립니까?
일반적으로 재고가 있는 경우 5-10일입니다. 재고가 없는 경우 15-20일이며, 수량에 따라 다릅니다.
3. 샘플을 제공합니까? 무료입니까, 추가입니까?
네, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불해야 합니다.
4. 결제 조건은 어떻게 됩니까?
결제=1000USD, 선불 50% T/T, 선적 전 잔금.
