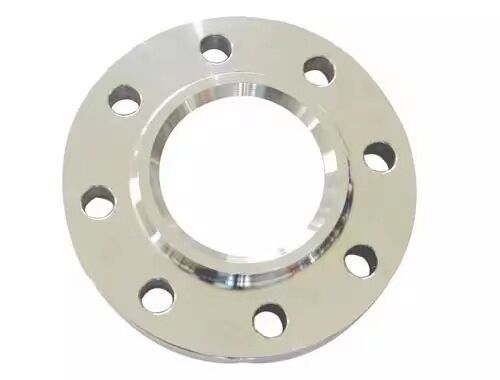

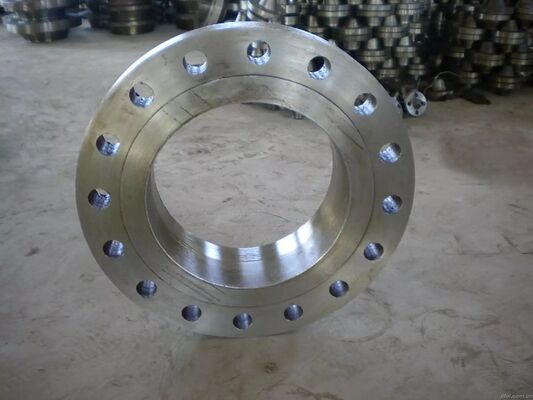

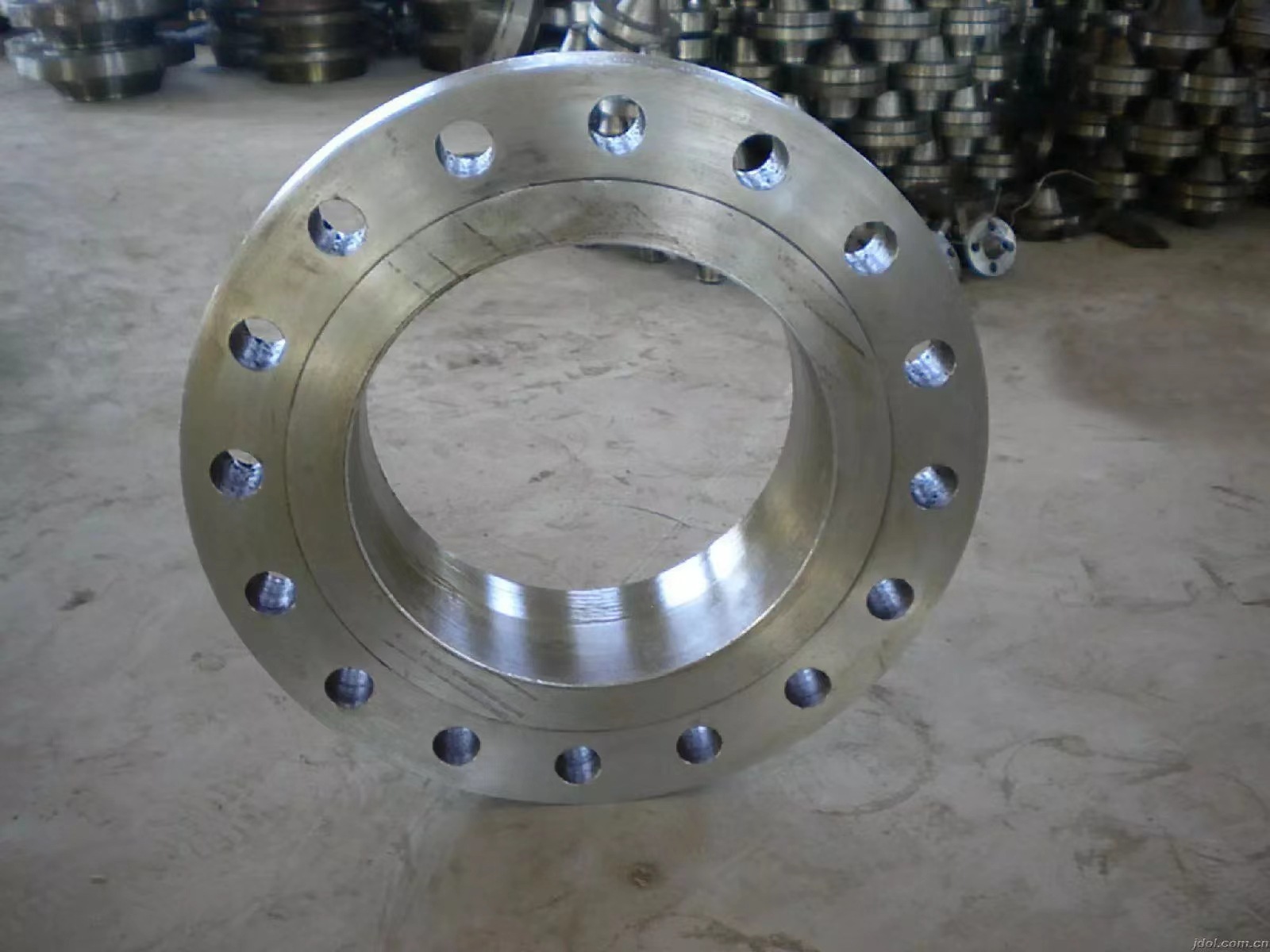

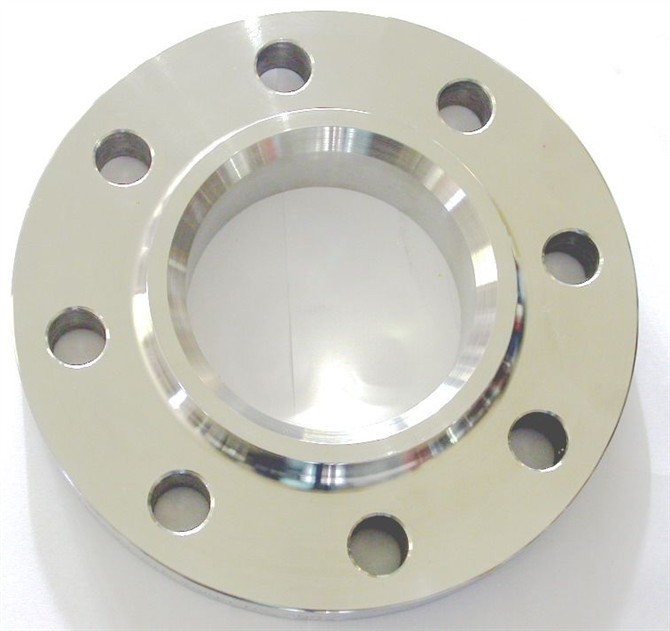

ASME B16.5 Class150 단조강 소켓 용접 플랜지 A105 RF
제품 상세 정보
| 제품명 | ASME B16.5 Class150 단조강 소켓 용접 플랜지 A105 RF | 가격 조건 | FOB (상하이) 또는 CIF (특정항) |
|---|---|---|---|
| 타입의 | wn/so/pl | 플랜지 얼굴 | RF |
| 재료 등급 | A105N | 색상 | 원래의 |
| 제품명 | 안출된 강철 플랜지 | 방식을 연결시키세요 | 용접 또는 스레드 |
| 기계 | CNC 기계 | UT 표준 | ABS |
| 외경 | 6-813mm | 직면 | RF / FF |
| 재료 그라다 | ASTM A564 표준 | 용법 | 배관계에 참여하기 |
| 수업 | 150#~ 2500#, PN16 ~ PN160 | 프로세스 | 서서히 나아가는 |
| 강조하다 | ASME B16.5 도장철 플랜지,150급 소켓 용접 플랜지,A105 RF 스틸 플랜지 |
||
제품 설명
ASME B16.5 클래스150 가조식 철 소켓 용접 플랜지 A105 RF
1제품 설명
도장 된 철강 플랜지는 정밀한 가열 (1100°C~1250°C), 다단계 변형 및 도장 후 냉각을 포함하는 제어 된 열 도장 과정을 통해 죽은 철강 품종에서 제조됩니다.이 과정은 최소 3의 조형 감소 비율을 보장:1, 내부 포러시티와 격리를 제거합니다. 그 결과 미세 구조는 ASTM E112에 따라 검증 된 ASTM 곡물 크기 번호 5 또는 더 얇은 미세하고 평평한 곡물로 구성됩니다.열처리 (정상화), 소화 및 온화 또는 용액 소화) 는 필요한 기계적 특성 및 경화 한도를 달성하기 위해 재료 품질에 따라 적용됩니다.모든 생산은 ASME 섹션 II를 준수합니다, ASME B16.5/B16.47, 및 적용되는 EN, DIN, JIS 및 GB 사양. 긍정적 인 재료 식별 (PMI) 은 완제품의 100%에 수행되며 각 플랜지는 개별적으로 열 번호로 표시됩니다.소재의 명칭, 크기, 클래스 및 제조업체의 추적 코드
2제품 응용
가조 된 철강 플랜지는 관절의 무결성과 안전성이 중요한 광범위한 산업 파이프 시스템에서 사용됩니다.
석유 및 가스 부문에서는 우물 헤드 연결, 수집 라인, 전송 파이프 라인 및 정제 공장 공정 장치, 원유, 천연 가스,고압 및 변동 온도에서 정제된 제품.
화학 및 석유화학 공장에서 이 플랜지는 원자로, 열 교환기, 증류 기둥, 저장 탱크 노즐, 산, 촉매, 용매,그리고 다른 공격적인 화학물질.
열, 원자력 및 복합주기 발전소를 포함한 전력 생산 시설은 보일러 공급 물 회로, 주 증기 라인, 응축 시스템 및 보조 파이프에 가조 플랜지를 사용합니다.고온의 미끄러지기 저항성을 위해 선택된 합금강 등급.
선박 건설 및 해상 플랫폼은 이 플랜지 를 사용 하여 갑판 파이프, 발라스트 시스템, 방화물 유도, 해저 매니폴드 등에 사용 합니다. 이 곳 에는 부식 저항력과 피로 강도가 필수적입니다.
물 및 폐수 처리 시설에서는 펌프 연결, 필터레이션 단위 및 염분 해제 용기, 원수, 소금 물 및 화학 용량 흐름을 처리하는 데 사용됩니다.
의약품, 생명 공학 및 식품 가공 분야에서, 부드러운 마무리 및 스테인레스 스틸 재료로 위장 된 위생 품질의 플랜지는 청소 가능성을 보장하고 제품의 오염을 방지합니다.
또한 그들은 냉동 서비스 (LNG, 액체 질소, 에틸렌) 와 반도체 제조에서 고 순수 가스 유통에 대해 지정됩니다.충격 테스트를 받은 저 온도 등급을 사용하여.
3제품 장점
주사철 플랜지 또는 판형 플랜지와 비교하면, 가조 철 플랜지는 다음과 같은 입증 된 이점을 제공합니다.
고도화된 곡물 구조와 내부 결함 제거로 인해 더 높은 팽창력과 양력 강도, 설계 압력 하에서 더 큰 안전 마진을 제공합니다.
우수한 견고성 및 특히 낮은 온도에서 깨지기 쉬운 부서지기 저항성, 재료 사양에 따라 Charpy V-notch 충격 테스트에 의해 검증되었습니다.
수소로 인한 크래킹 및 황화물 스트레스 부식에 대한 탁월한 저항성, NACE MR0175에 따른 통제된 화학 및 경화 한도에 따라 제조됩니다.
정밀 기계화 된 밀폐면은 표면 거칠성 Ra ≤ 3.2 μm로 압력 온도 범위 전체에서 일관성있는 밀착 및 누출 밀착 성능을 보장합니다.
ASME B16.5 허용값에 대한 차원 정확성은 자격을 갖춘 제조사의 매칭 플랜지와 교환성을 보장하며 현장 설치 및 교체를 단순화합니다.
모든 주문에 대한 공장 시험 인증서, 열처리 기록 및 파괴적이지 않은 검사 보고서를 제공하여 원료에서 완제품에 대한 완전한 추적성.
연장된 서비스 수명과 단축된 유지보수 간격이 열등한 대안에 비해 높은 초기 구매 가격을 상쇄하기 때문에 낮은 수명 주기 비용.
- 네
4주요 기술 매개 변수
| 매개 변수 | 사양 / 범위 |
| 설계 표준 | ASME B16.5 (NPS 1⁄2?? 24), ASME B16.47 시리즈 A/B (NPS 26?? 120), EN 1092-1, DIN, JIS, GB/T 9112 |
| 이름용 파이프 크기 | NPS 1⁄2′′~120′′ (DN 15~DN 3000) |
| 압력 클래스 | 클래스 150, 300, 400, 600, 900, 1500, 2500 (PN 20, 50, 110, 150, 260, 420) |
| 온도 용량 | ∼196°C ~ +600°C, ASME B16.5 표에 따른 압력 감축 |
| 탄소강 등급 | ASTM A105 (일반), A105N (정상화), A350 LF2 (저온, 46°C 충격) |
| 합금강 등급 | ASTM A182 F11, F22 (450°C~550°C), F91 (600°C까지) |
| 스테인리스 스틸 등급 | ASTM A182 F304, F304L, F316, F316L |

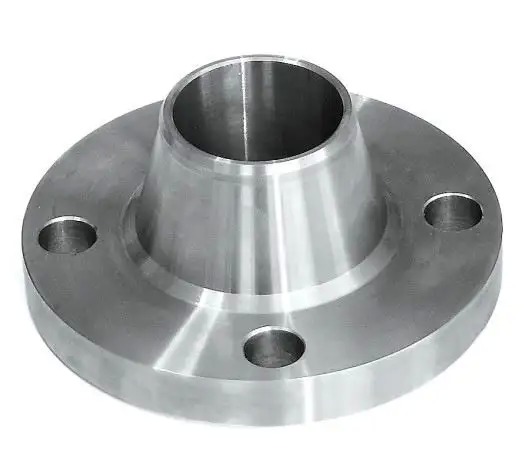

| 플랜지 종류 | 웰드 넥 (WN), 슬리프 온 (SO), 블라인드 (BL), 소켓 웰드 (SW), 스레드 (THRD), 랩 관절 (LJ), 오리피스, 감소 |
| 스타일 에 직면 함 | 윗면 (RF) 標準; 평면 (FF); 반지형 관절 (RTJ); 남성/여성 (MF); 혀와 구부러기 (TG) |
| 표면 마감 | 스파이럴 톱니 모양, 125~250μ인치 Ra (3.2~6.3μm); RTJ 구간: 6.3μm Ra max |
| 볼팅 | 톱니: ASTM A193 B7/B7M/B8; 견과류: ASTM A194 2H/8M; ASME B16에 따른 양과 지름5 |
| 검사 | 100% PMI, ASME V에 따른 자기 입자 (MT) 또는 침투 물질 (PT); 초음파 (UT) 선택; 1.5 × 설계 압력에서 수소 테스트 |
| 인증 | EN 10204 유형 3.1 (검사 인증서) 표준; 요청에 따라 유형 3.2 (제3자가 목격) |
| 표기 | 스탬프: 제조업체의 로고, 재료 등급, 크기, 클래스, 스케줄, 열 번호, 열처리 코드 |
| 코팅 | 경직 방지유로 코팅된 가공면; 프로젝트 사양에 따라 에포시 또는 진료된 외부 표면 |
| 포장 | 선박 운송에 적합한 모든 밀폐면에 보호 모자를 장착한 목재 상자 또는 철강 팔렛 |
FAQ
1당신은 무역 회사나 제조업자입니까? 우리는 제조업자입니다. 당신은 인증서를 볼 수 있습니다.
2얼마나 오래 배달 시간? 일반적으로 그것은 5-10 일입니다 재화 재고에 있는 경우. 또는 15-20 일입니다 재화 재고에 있지 않은 경우, 그것은 양에 따라.
3. 당신은 샘플을 제공합니까? 그것은 무료 또는 추가입니까? 예, 우리는 무료 요금으로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
4. 당신의 지불 조건은 무엇입니까? 지불 <=1000USD, 100% 사전. 지불>=1000USD, 50% T/T 사전, 배송 전에 균형.
