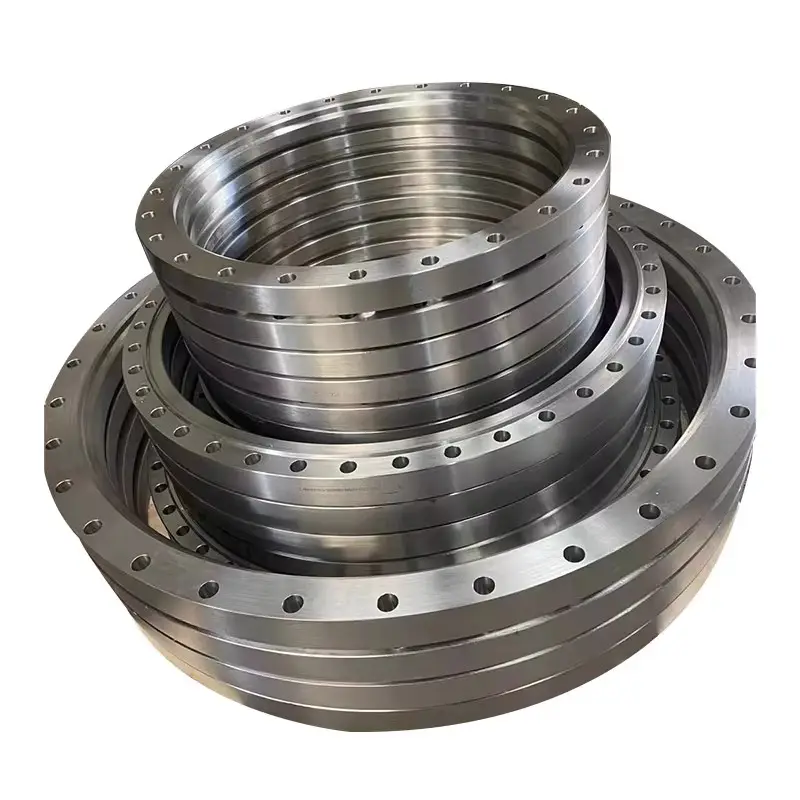

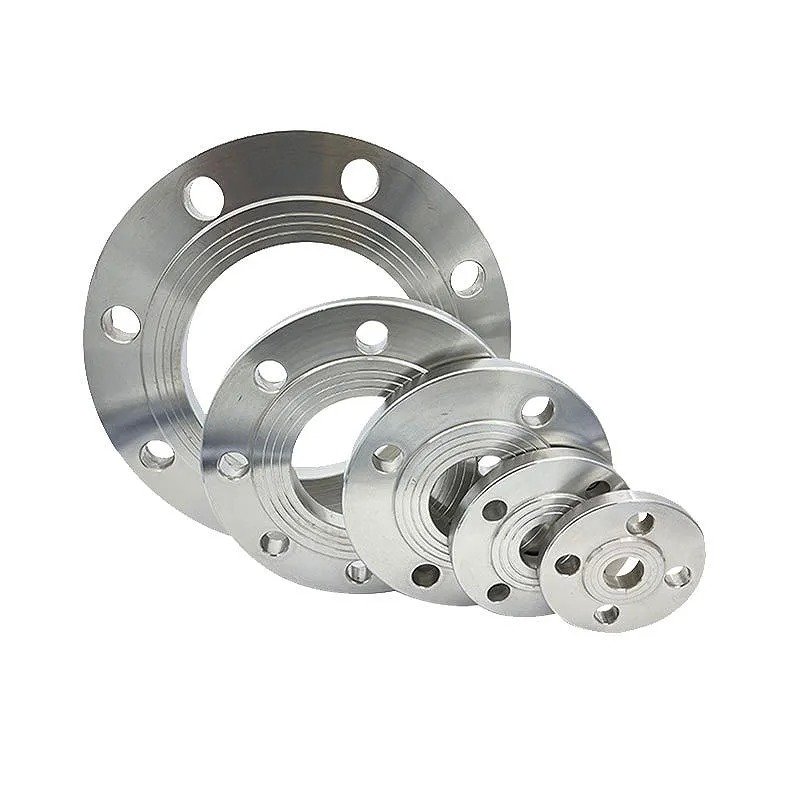

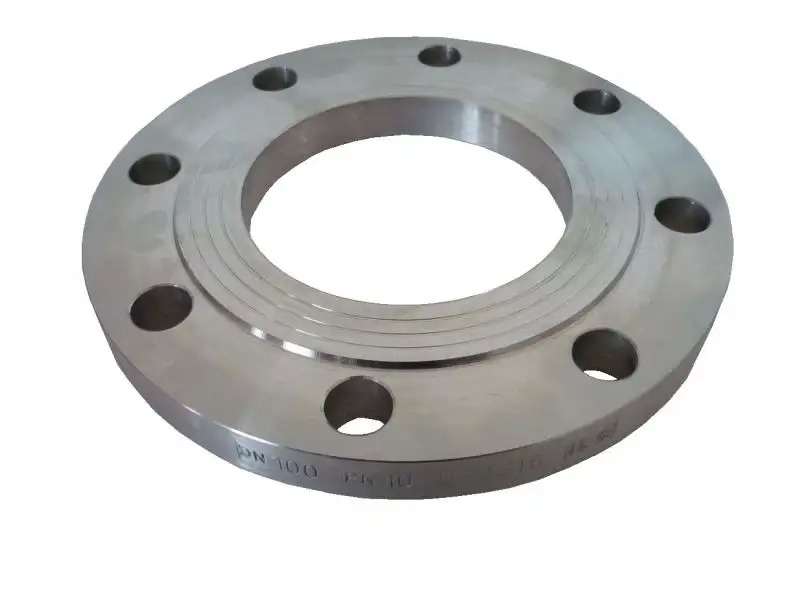

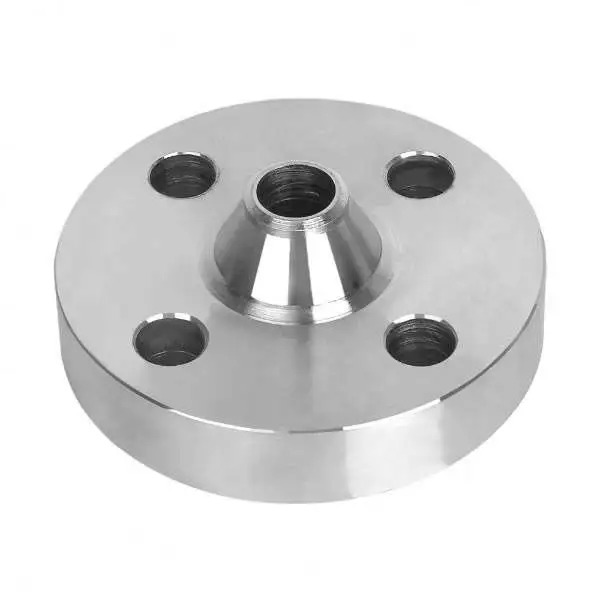

탄소강 단조 소켓 용접 플랜지 ASME B16.5 150# RF
제품 상세 정보
| 제품명 | 탄소강 단조 소켓 용접 플랜지 ASME B16.5 150# RF | 포장 유형 | 나무 케이스 |
|---|---|---|---|
| 얼굴 유형 | 레이즈드 페이스, 플랫 페이스, 링 타입 조인트 | 연결 유형 | 맞대기 용접, 소켓 용접, 스레드형 |
| 선적 | FOB 상하이, CFR, CIF 등 | 씰링 표면 | FF |
| 유형 | 플랜지 | 롤러 직경 | 56mm |
| 용법 | 파이프 라인 접속 | 밀봉면 | RF |
| 단조 기술 | 자유 단조|오픈 다이 단조 | 키워드 | 스테인레스 강 단조 플랜지 |
| 표면 마감 | 검정색, 아연도금 또는 방청유 | ||
| 강조하다 | 탄소강 소켓 용접 플랜지,ASME B16.5 단조 플랜지,150# RF 강철 플랜지 |
||
제품 설명
탄소 강철 도장 소켓 용접 플랜지 ASME B16.5 150# RF
1제품 설명
이 사양은 열형 또는 폐쇄형 도조 공정을 통해 고품질의 도조철로 제조된 도조철 플랜지를 포함하며, 최소 도조 비율 (감축 비율) 은 3입니다.1 완전한 밀도를 보장하기 위해완제품은 ASTM 곡물 크기 5 또는 더 미세한 ASTM 곡물 크기 5 또는 더 미세한 ASTM E112 (ASTM E112에 따라) 를 가진 미세한 곡물 구조를 나타내며 우수한 견고성과 부서지기 쉬운 부서지기 저항성을 보장합니다.모든 플랜지는 용조소에서 최종 검사까지 완전히 추적 할 수 있습니다, 각 조각에 긍정적 인 재료 식별 (PMI) 이 수행됩니다. 제품은 ASME 섹션 II, ASME B16.5/B16에 따라 제공됩니다.47, 소화기 사용 용품에 대한 소재별 NACE MR0175/ISO 15156 요구 사항 각 플랜지는 개별적으로 표시되고 포괄적인 검사 문서가 제공됩니다.화학분석을 포함하여, 기계 시험 보고서 및 파괴적이지 않은 검사 기록.
2제품 응용
이 규격에 해당하는 도조제철 플랜지는 다음 서비스 범주에 해당하는 중요한 압력 함유 파이프 시스템에서 영구 설치하도록 설계됩니다.
-
일반 서비스 (산성, 냉동성 없는)400°C까지 방온, RF 표면과 함께 표준 탄소 강철 (A105), 증기, 물, 공기 및 관성 가스용에 적합합니다.
-
산성 서비스 (Wet H2S)● 플랜지는 NACE MR0175/ISO 15156에 따라야 합니다. 재료 선택은 경직도를 제한합니다 (≤22 HRC 또는 ≤237 HB),그리고 HIC (수소로 인한 크래킹) 및 SSC (황화물 스트레스 크래킹) 저항 테스트를 요구합니다.A105N, A350 LF2 및 A182 F316L와 같은 등급이 일반적으로 선택됩니다.
-
고온 서비스 (>450°C)류류의 합금 강철 (A182 F11, F22, F91) 는 스크립 저항성 특성을 가지고 있으며, 발전소 및 정제 공장에서의 과열 증기 및 리포머 선에 적합합니다.
-
냉동 / 낮은 온도 서비스A350 LF2 (-46°C에서 테스트) 또는 A182 F316L (-196°C에서 테스트) 와 같은 충돌 테스트 된 재료는 LNG, 에틸렌 및 액체 질소 시스템에 사용됩니다.
-
고압 / 중요 서비스1500 및 2500급 RTJ 플랜지는 누출이 0과 높은 관절 무결성을 요구하는 우물머리 장비, 수중 배수장 및 수소 테스트 회로에서 사용됩니다.
3제품 장점
-
보장된 충격 강도모든 열 롯은 지정된 설계 온도에서 Charpy V-notch 충격 테스트로 검증되며, 유연-약질 전환 성능을 보장합니다.
-
환경적 균열 에 대한 저항성통제 된 화학 (소황/소황 함량이 낮다) 및 조공 후 열 처리 는 HIC, SSC 및 스트레스 경식 균열에 대한 감수성을 크게 감소시킵니다.
-
정확 한 금속 구조- 표준화, 진열 및 온화 또는 용액 반열 과정은 각 서비스 환경에 필요한 최적의 단계 균형 (페리트-페어리트, 바인이트 또는 완전히 아우스테니트) 을 보장합니다.
-
우수한 차원적 안정성● 鍛造 후 CNC 가공은 볼트 구멍과 구멍 사이의 동심성과 밀폐면의 정확한 수직성을 보장하며 조립 중에 볼트 굽기 스트레스를 제거합니다.
-
완전 준수 추적 가능성화학 성분, 기계적 특성, NDE 결과 및 열 처리 주기 기록은 고객 승인을 위해 단일 검사 시험 계획 (ITP) 으로 수집됩니다.
-
제3자 증인 선택제조 및 테스트는 EN 10204 타입 3에 따라 제3자 검사 기관 (Lloyd, BV, SGS, TÜV) 에 의해 목격 될 수 있습니다.2.
4주요 기술 매개 변수
| 매개 변수 범주 | 사양/값 |
| 디자인 코드 | ASME B16.5 (≤24′′), ASME B16.47 (≥26′′), ASME B31.3 (프로세스 파이프링), ASME 섹션 VIII Div.1 (압기 용기) |
| 차원적 횡단 참조 | NPS 1⁄2′′ (DN15) ~ NPS 120′′ (DN3000). 압력급 동등: 150급 = PN20; 300급 = PN50; 600급 = PN110; 900급 = PN150; 1500급 = PN260; 2500급 = PN420 |
| 소재: 탄소강 (최대 경도) | A105 (≤187 HB), A105N (≤187 HB), A350 LF2 (≤197 HB) |
| 소재 류금속 (최대 경도) | A182 F11/F22 (≤197 HB) 450-550°C에서 A182 F91 (≤248 HB) 600°C까지 |
| 소재: 아우스테니틱 스테인리스 | A182 F304/F316 (≤187 HB); F316L (≤187 HB) |
| 얼굴 톱니 | 나선형 톱니 모양, 0.06mm ~ 0.10mm 깊이, 45° ~ 55° 각도 포함 (동심적 선택) |
| 볼트 / 스터드 재료 일치 | ASTM A193 Gr.B7 (A105용), B7M (가운용), B8/B8M (무화탄소 플랜지용), ASTM A194 등급 2H 또는 8M 견과류 |
| 최저 가조 비율 | 31 (차례 절단), 모든 내부 포러스티를 닫는 것을 보장합니다. |
| NDE 수용 수준 (예정) | MT/PT: ASME 섹션 V에 따라, ASME 섹션 VIII Appx에 따라 수용.8; UT: 전체 신체 스캔, ASME B16.5 제 8항에 따른 수용4 |
| 수정적 시험 압력 | 1.5 × 설계 압력 (최저), 압력 하락 없이 최소 30분 동안 유지 |
| 표준 코팅 | 가공 표면의 맑은 항진철 라크; 외면에 대한 프로젝트 스펙에 따라 중력 에포시 또는 열 담전 |
| 표기 세부 사항 | 제조업체의 이름, 재료 명칭, 크기 (NPS), 스케줄 (이용할 경우), 압력급, 열 번호, 그리고 ‧QT‧ 마크 (죽이고 완화된 경우) 또는 ‧N‧ (정상화) |
| 포장 | 목재의 상자 또는 모든 가공면에 보호막이 있는 철강 팔렛, 해상 운송 및 장기 보관에 적합하다 |
FAQ
1당신은 무역 회사나 제조업자입니까? 우리는 제조업자입니다. 당신은 인증서를 볼 수 있습니다.
2얼마나 오래 배달 시간? 일반적으로 그것은 5-10 일입니다 재화 재고에 있는 경우. 또는 15-20 일입니다 재화 재고에 있지 않은 경우, 그것은 양에 따라.
3. 당신은 샘플을 제공합니까? 그것은 무료 또는 추가입니까? 예, 우리는 무료 요금으로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
4. 당신의 지불 조건은 무엇입니까? 지불 <=1000USD, 100% 사전. 지불>=1000USD, 50% T/T 사전, 배송 전에 균형.
