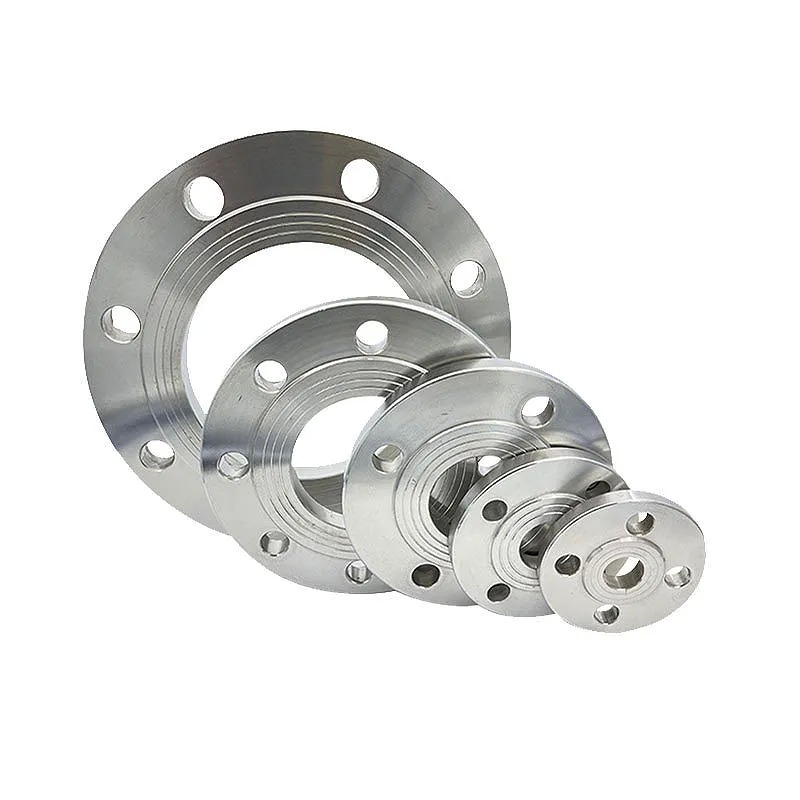

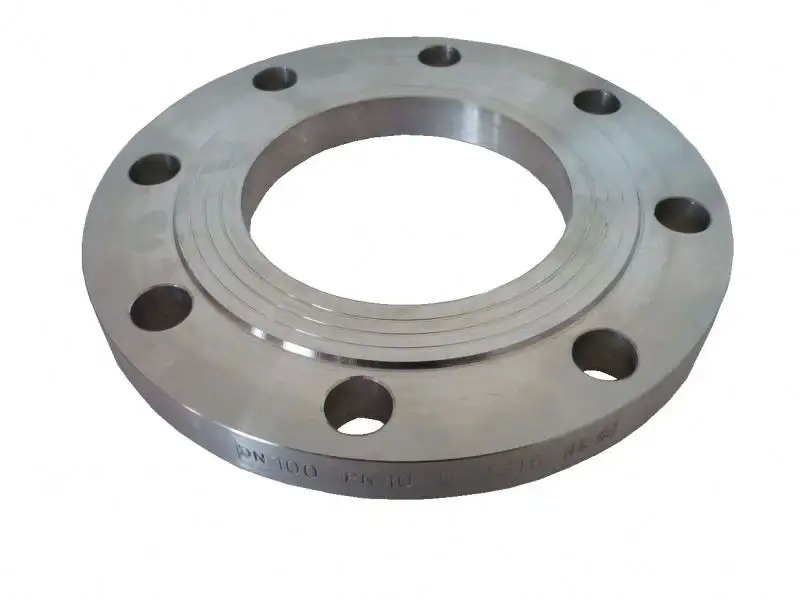

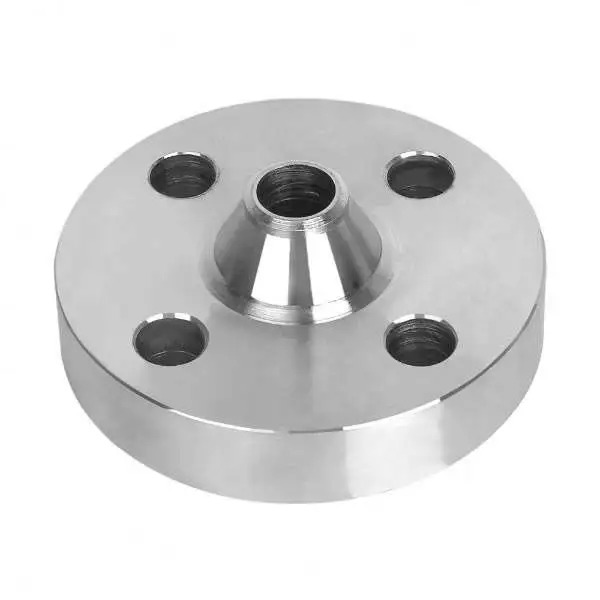

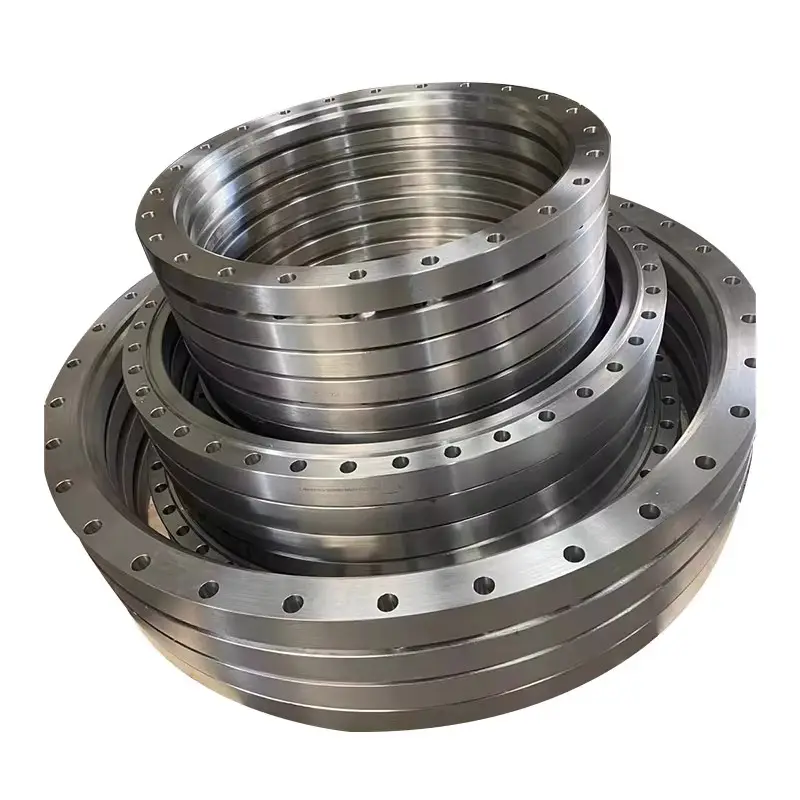

단조 강철 소켓 용접 플랜지 ANSI B16.5 클래스 150 제기면
제품 상세 정보
| 제품명 | 단조 강철 소켓 용접 플랜지 ANSI B16.5 클래스 150 제기면 | 연결 유형 | 용접, 스레드, 소켓 용접 |
|---|---|---|---|
| 도매 기계 | 플랑거 어댑터 | 제품 유형 | WN 플랜지 |
| OEM | 허용됨 | 기계 | CNC 기계 |
| 선적 | FOB 상하이, CFR, CIF 등 | 등급 | 니켈 합금 |
| 패키지 | 나무로 되 케이스에 넣거나 고객이 있는 것처럼 요구하세요 | 압력 | 클래스 300 - 1500 |
| 애플리케이션 | 석유 및 가스, 석유화학, 발전소, 수처리 | 유형 | 원활한 |
| 크기 | 1/2''-120'' dn10 ~ dn3600 | 연결 모드 | 볼트 또는 웰드 |
| 벽 두께 | 312 밀리미터 | 패키지 | 합판 케이스, 팔레트 |
| 강조하다 | 단조강 소켓 용접 플랜지,ANSI B16.5 강철 플랜지,150 높이는 페이스 플랜지를 분류하세요 |
||
제품 설명
도장 철자 소켓 용접 플랜지 ANSI B16.5 150급
1제품 설명
도장 된 강철 플랜지 는 제어 된 압력 및 온도 하 에서 열 가공 된 강철 찌개 로 제조 된 고 성질의 연결 부품 이다. 도장 과정 은 공허 를 제거 한다.덩어리 구조를 정제합니다.이 플랜지는 탄소제철, 합금제철 또는 스테인리스제철 등에서 생산됩니다.ASTM에 부합하는, ASME, DIN, JIS, BS, EN 및 GB 표준. 대표적인 재료는 ASTM A105 (탄소 강철), ASTM A182 F304/F316 (가연강), ASTM A182 F11/F22/F91 (연금강),그리고 A350 LF2 (하온 서비스)그들은 ASME B16.5 또는 B16에 따라 차원 허용량과 함께 모든 표준 플랜지 유형 및 표면 스타일에서 제공됩니다.47.
2제품 응용
도장 된 강철 플랜지는 신뢰성, 안전성 및 유지보수가 가장 중요한 파이프 시스템에서 주요 결합 방법으로 사용됩니다. 파이프, 밸브, 펌프, 압축기,압력 용기주요 응용 분야는 다음과 같습니다.
-
석유 및 가스 전류 (호수, 크리스마스 트리), 중류 (전달 파이프 라인), 하류 (분석 공장, 석유화학 복합)
-
전력 생산 (열력, 원자력, 복합주기 발전소)
-
화학제품 및 특수화학제품 제조
-
해상 플랫폼, FPSO 선박 및 수중 시스템
-
의약품, 식품 및 음료 및 바이오 기술 시설
-
물/폐기물 처리 및 염분 해제 시설
-
펄프 & 페이퍼, 철강 공장, 광산업
-
선박 추진 및 선박 파이프링 시스템
이 플랜지는 특히 높은 온도 (> 400°C), 고압 (클래스 2500#까지), 낮은 온도 (~ -196°C까지), 부식 유체,그리고 순환적인 부하.
3제품 장점
가조 된 강철 플랜지 는 주사 플랜지 또는 판 플랜지 와 비교 할 때, 성능 이점 을 뚜렷 하게 제공합니다.
-
최적화된 곡물 구조방향성 곡물 흐름은 충격, 피로 및 스트레스 경식 균열에 대한 저항을 향상시킵니다.
-
완전 밀도가 높은 물질● 뚫림성, 뚫린 구멍 또는 수축 구멍이 없으므로 압력 변동으로 인해 누출을 막을 수 있습니다.
-
더 높은 강도/중량 비율압력 온도 등급을 충족하면서 컴팩트한 디자인을 허용합니다.
-
우수한 용접성일관성 있는 화학적 성분과 미세한 곡물 크기는 용접 균열 위험을 줄입니다.
-
우수한 가공성균일한 경도는 세밀한 표면 완공 (Ra ≤ 3.2 μm) 을 가진 정밀 밀폐 표면을 가능하게합니다.
-
뛰어난 염화 및 침식 저항성특히 높은 합금 등급을 사용할 때, 합금 동등한 것을 능가합니다.
-
완전한 추적성각 플랜지는 엄격한 NDE 및 문서 요구 사항을 충족하여 원료에서 완제품까지 열 번호를 추적 할 수 있습니다 (EN 10204 3.1/3.2).
-
장기적 비용 효율성- 단속시간과 유지보수 간격이 줄어들면서 초기 비용이 더 많이 발생했습니다.
4주요 기술 매개 변수
| 매개 변수 | 세부 정보 / 범위 |
| 설계 표준 | ASME B16.5 (NPS 1⁄2?? 24), ASME B16.47 시리즈 A/B (NPS 26?? 120), EN 1092-1, DIN, JIS B2220, BS 4504, GB/T 9112, GOST 33259 |
| 명목 크기 | NPS 1⁄2′′~120′′ (DN 15~DN 3000) |
| 압력급 (ASME) | 클래스 150, 300, 400, 600, 900, 1500, 2500 |
| 압력 등급 (메트릭) | PN 25, 6, 10, 16, 25, 40, 64, 100, 160, 250, 320 (최다 32.0 MPa) |
| 온도 범위 | -196°C (321°F) ~ +600°C (+1112°F), 재료 및 압력 감소량에 따라 |
| 일반 재료 | 탄소: A105, A105N, A350 LF1/LF2/LF3; 합금: A182 F1, F5, F9, F11, F22, F91; 스테인리스: A182 F304, F304L, F316, F316L, F317, F321, F347; 고출력: A694 F52F70 |
| 플랜지 종류 | WN (접속 목), SO (슬라이드 온), BL (블라인드), SW (소켓 용접), TH (스레드), LJ (라프 관절), 오리피스, 리듀싱, 플레이트 |
| 얼굴 스타일 | RF (높은 얼굴), FF (평면 얼굴), RTJ (반지형 관절), MF (남자/여성), TG (언어 및 굴곡) |
| 표면 마감 | 컨센트릭 또는 나선형 톱니, 125~250μinch Ra (3.2~6.3μm), RTJ 굴곡에 부드러운 마무리 |
| 볼트 홀 양 (유형) | 클래스 150: 4 (1⁄2 ′′ 2′′), 8 (21⁄2 ′′ 12′′), 12 (14 ′′ 24′′); 클래스 300/600: 같은 크기에 더 많은 구멍, 큰 지름에 최대 24 개의 구멍 |
| 용접 끝 준비 | 비벨 각 37.5° ± 2.5°, 뿌리 표면 1.6mm (WN 플랜지), 일치 파이프 스케줄 (Sch 40, 80, 160, XXS) |
| 차원 용도 | 외부 지름 ±1.5mm, 두께 ±3.2mm, 볼트 원경 ±0.8mm, 톱니 지름 ±1.5mm (ASME B16.5에 따라) |
| 열처리 | 표준화, 굽기, 소화 + 완화 또는 용액 굽기 (무화탄소용) |
| 파괴적이지 않은 테스트 (NDE) | 자기 입자 (MT), 액체 침투물 (PT), 초음파 (UT), 방사선 (RT) 고객 요구에 따라 |
| 표기 | 스탬프 또는 레이저 graved: 재료의 종류, 크기, 클래스, 스케줄, 열 번호, 제조업체의 로고, 표준 |
| 시험 인증서 | EN 10204 유형 3.1 (검사 인증서), 유형 3.2 (제3자 목격자) |
| 코팅 / 보호 | 경직 방지 오일, 아연 접착, 에포시 코팅 또는 프로젝트 사양에 따라 가루화 |
FAQ
1당신은 무역 회사나 제조업자입니까? 우리는 제조업자입니다. 당신은 인증서를 볼 수 있습니다.
2얼마나 오래 배달 시간? 일반적으로 그것은 5-10 일입니다 재화 재고에 있는 경우. 또는 15-20 일입니다 재화 재고에 있지 않은 경우, 그것은 양에 따라.
3. 당신은 샘플을 제공합니까? 그것은 무료 또는 추가입니까? 예, 우리는 무료 요금으로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
4. 당신의 지불 조건은 무엇입니까? 지불 <=1000USD, 100% 사전. 지불>=1000USD, 50% T/T 사전, 배송 전에 균형.
