1.제품 설명

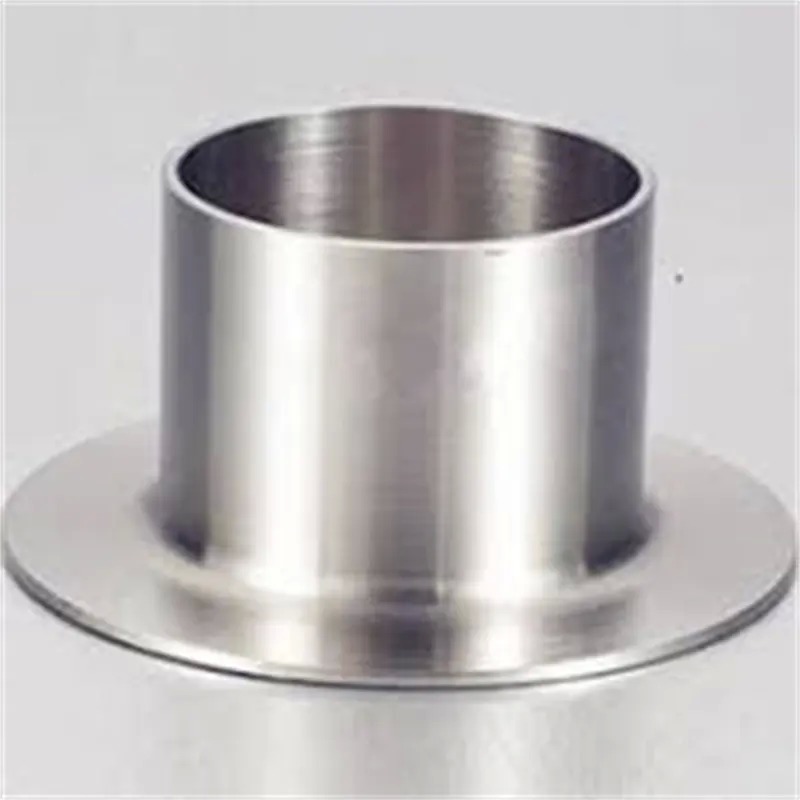

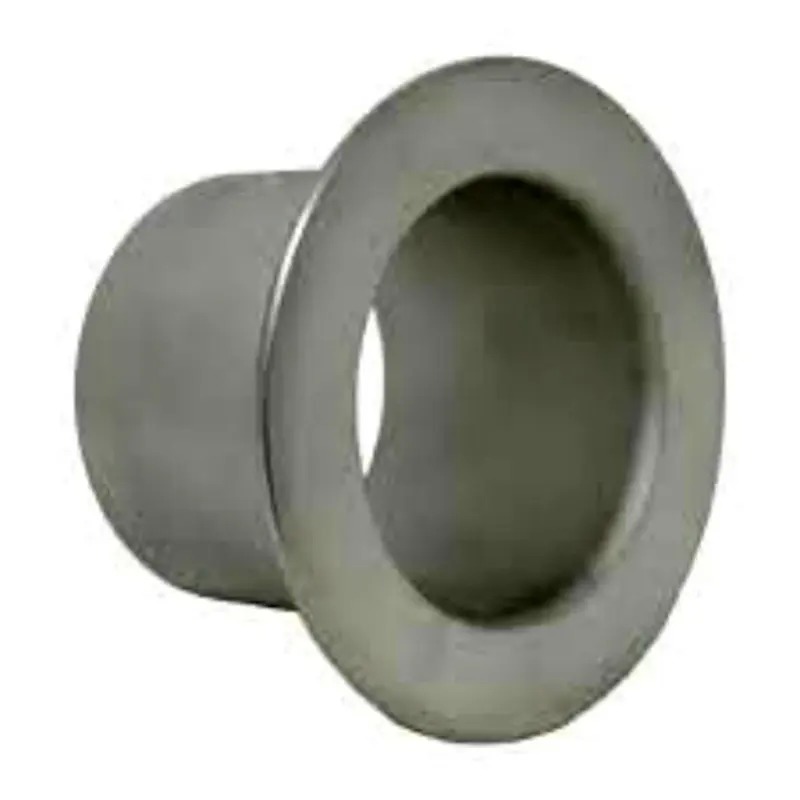

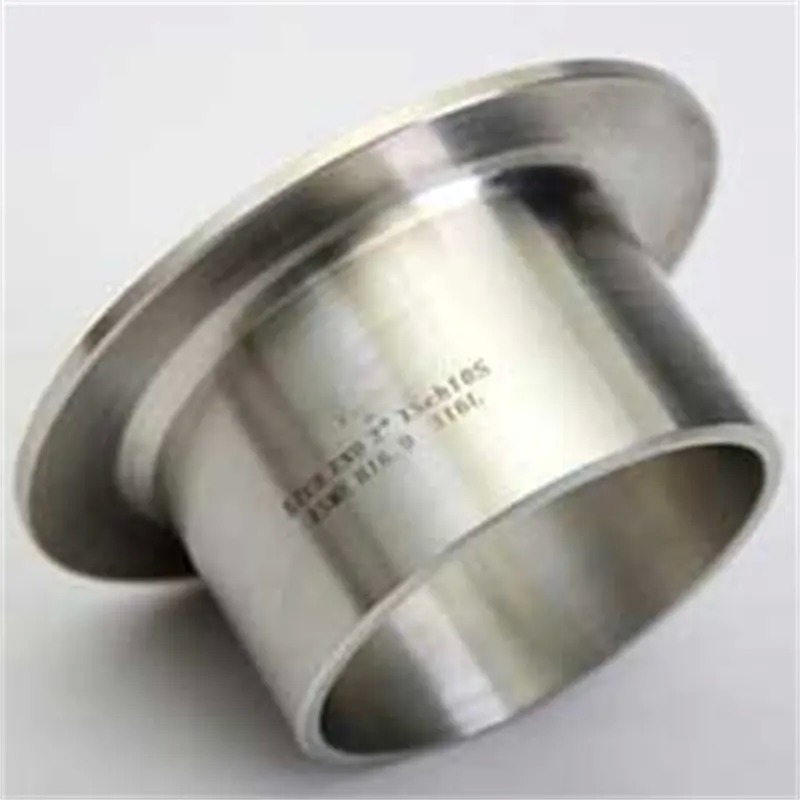

스테인레스 스틸 스텁 끝(랩 조인트 스텁 끝 또는 플랜지 스텁 끝이라고도 함)은 파이프의 용접 끝을 플랜지 밀봉 면으로 변환하는 전환 피팅입니다. 구조적으로 한쪽 끝은 맞대기 용접을 위한 직선 파이프 섹션이고, 다른 쪽 끝은 정밀 성형된 플레어 랩입니다. 제품에는 플랜지가 포함되어 있지 않으며 랩 조인트 플랜지와 쌍을 이루어야 합니다. 재료에는 304/304L, 316/316L, 이중 스테인리스강 및 니켈 기반 합금이 포함됩니다. 등 윤곽을 기준으로 A형(직선형 전이), B형(곡선형 전이), C형(두꺼운 단조)으로 분류되며 각각 표준 벽, 얇은 벽, 고압 두꺼운 벽 적용 분야에 적합합니다. 제조 표준에는 ASME, DIN 및 JIS 시스템이 포함되어 글로벌 엔지니어링 조달 요구 사항을 충족합니다.

2.제품 응용

1. 파이프와 장비 사이의 표준 플랜지 연결: 용접 배관 시스템을 밸브, 타워, 열 교환기, 펌프 및 플랜지 노즐이 있는 기타 장비에 신속하게 연결하는 데 사용됩니다.

2. 부식성 미디어 전송 시스템: 스터브 끝부분만 내식성 합금 매체와 접촉합니다. 결합 플랜지 링은 일반 탄소강으로 제작할 수 있어 구역별 재료 최적화가 가능합니다.

3. 대구경 및 고압 배관 프로젝트: 독립적으로 회전하는 랩 조인트 플랜지는 볼트 정렬을 위한 회전하는 대구경 파이프의 설치 장애를 해결하며 특히 해양 플랫폼 및 대규모 석유화학 플랜트에 적합합니다.

4. 빈번한 검사가 필요한 공정 스테이션: 반응기 공급/배출 노즐, 필터 하우징, 압축기 입구/출구 등 정기적인 분해, 점검 또는 청소가 필요한 장소에 적합합니다.

5. 열 순환 및 진동에 취약한 배관 시스템: 맞춤 간격은 약간의 축 이동을 허용하여 열팽창 응력과 용접 및 밀봉면에 대한 기계적 진동 영향을 완충합니다.

6. 주요 응용 산업: 석유 및 가스, 석유 정제 및 화학, 해양 엔지니어링, 전력 및 에너지, 식품 가공, 정밀 화학, 반도체 및 공기 분리 장치.

3.제품 장점

• 기존의 일체형 플랜지 연결 솔루션과 비교하여 스테인리스강 스터브 끝은 다음과 같은 중요한 이점을 제공합니다.
• 상당한 재료비 절감: 전체 연결 어셈블리에서 스터브 끝 부분에만 스테인레스 스틸 또는 기타 내식성 합금이 필요합니다. 랩 조인트 플랜지 링은 일반 탄소강으로 만들 수 있습니다. 직경이 크고 압력 등급이 높은 경우 재료 비용을 약 30%~50%까지 줄일 수 있으며, 파이프 크기가 ​​커질수록 비용 절감 효과가 더욱 뚜렷해집니다.

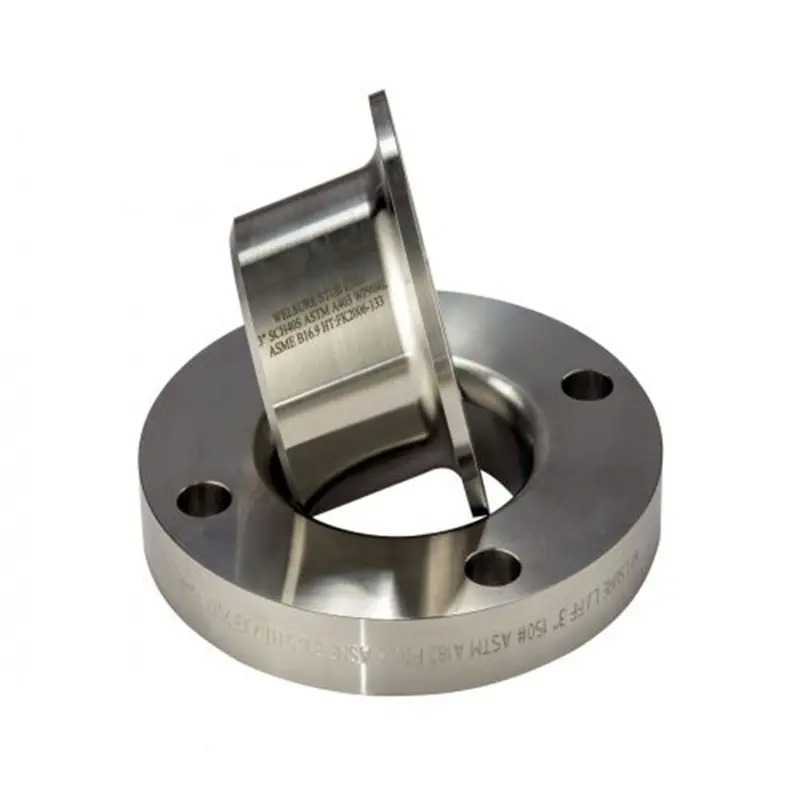

• 높은 설치 효율성: 랩 조인트 플랜지는 스터브 끝 외벽을 따라 자유롭게 회전할 수 있습니다. 설치 시 볼트 구멍 정렬을 위해 플랜지 링만 돌리면 되므로 대구경 파이프를 회전시킬 필요가 없습니다. 한 명의 작업자가 정렬을 완료할 수 있어 고고도 및 제한된 공간 작업에 대한 공사 난이도와 공수를 크게 줄일 수 있습니다.
• 유연하고 편리한 유지 관리: 시스템 분해 검사 시 볼트를 풀어 플랜지 링을 파이프를 따라 뒤로 밀어 파이프 전체 부분을 들어올리기만 하면 됩니다. 열간 작업 절단이나 재용접이 필요하지 않습니다. 검사 후 어셈블리를 신속하게 재설치할 수 있어 공장 가동 중단 시간을 효과적으로 줄일 수 있습니다.
• 안정적이고 합리적인 응력 분포: 맞대기 용접은 스터브 끝의 직선 부분에 위치하며 랩 밀봉면에서 충분한 거리를 두고 있습니다. 용접 열영향부와 밀봉면은 서로 간섭하지 않습니다. 파이프 진동 및 열팽창으로 인한 응력이 밀봉 면에 겹치지 않아 일체형 웰드 넥 플랜지에 비해 장기적인 접합 신뢰성이 뛰어납니다.
• 효과적인 장비 노즐 보호: 랩 조인트 플랜지는 파이프 본체에 견고한 용접 연결이 없기 때문에 파이프 중량이나 열팽창으로 인한 굽힘 모멘트가 장비 노즐로 직접 전달되지 않습니다. 이 기능은 원심 펌프, 압축기 및 터빈과 같은 회전 장비의 흡입구/배출구 노즐을 보호하여 노즐 과부하 파손을 효과적으로 방지하는 데 특히 중요합니다.
• 뛰어난 예비 부품 공용성: 동일한 크기의 랩 조인트 플랜지 링을 다른 재질(예: 304, 316L, 듀플렉스)의 스터브 끝단과 교체할 수 있습니다. 프로젝트 자재를 준비할 때 다양한 자재의 범용 플랜지 링과 스터브 엔드만 비축하면 다양한 파이프 섹션의 설치 및 교체 요구에 유연하게 대응하는 동시에 창고 비용과 자본 점유를 줄일 수 있습니다.
• 탁월한 전체 수명 주기 경제성: 초기 조달 비용, 설치 인건비, 유지보수 중단 시간 손실 및 예비 부품 자본 투입을 고려할 때 스테인리스강 스터브 엔드 + 랩 조인트 플랜지 조합은 일체형 스테인리스강 플랜지 솔루션에 비해 25년 엔지니어링 서비스 수명 동안 총 비용이 상당히 낮습니다.

4. 주요 기술 사양
