MSS SP-43 스테인레스 스틸 스터브 엔드 짧은 패턴 랩 조인트 316L
제품 상세 정보
| 제품명 | MSS SP-43 스테인레스 스틸 스터브 엔드 짧은 패턴 랩 조인트 316L | 기준 | ASME B16.9 / MSS SP-43 |
|---|---|---|---|
| 재료 그라다 | UNSS31803 | 이메일 | andyhuang@cnjdgy.com |
| 내식성 | 훌륭한 | 종료 | 경사지고 평범합니다 |
| 표면 | 피클링 솔루션 | 재료 | 스테인레스 스틸 (일반적으로 SS304, SS316, SS316L) |
| 공예 | 추운 채 형성됩니다 | 모델은 곱습니다 | 1/2 |
| 압력 클래스 | 150#, 300#, 600#, 900#, 1500#, 2500# | 엔드타입 | 맞대기 용접 끝 |
| 포장 | 나무 케이스 | 표준 | ASME B169, MSS SP-43 |
| 유형 | 원활한 | 형태 | 감소하는 긴 반경, 짧은 반경 |
| 강조하다 | MSS SP-43 스테인리스 스틸 스터브 엔드,316L 랩 조인트 스터브 엔드,숏 패턴 스테인리스 스터브 엔드 |
||
제품 설명

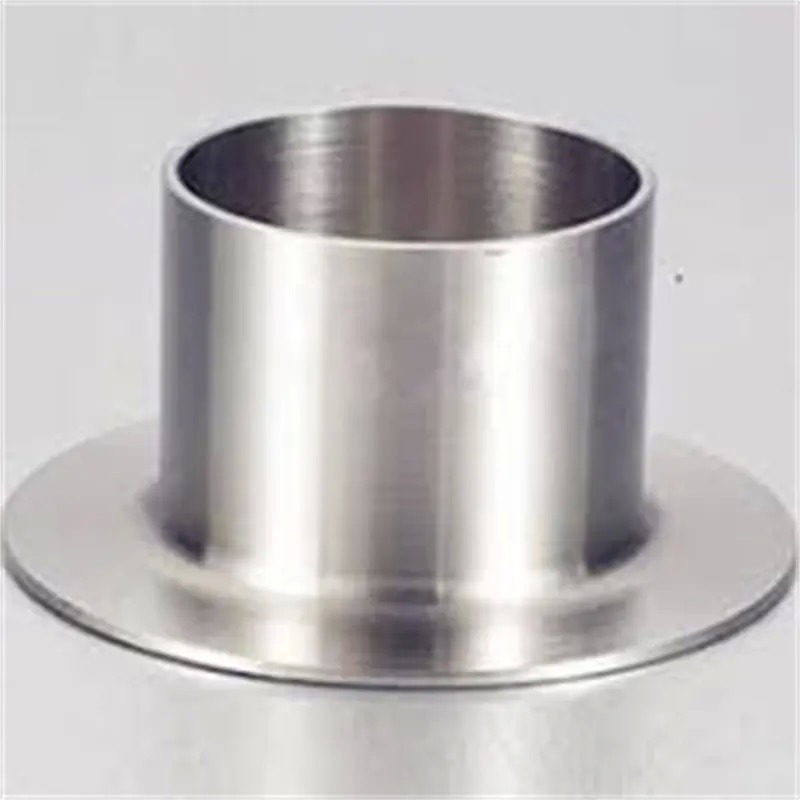

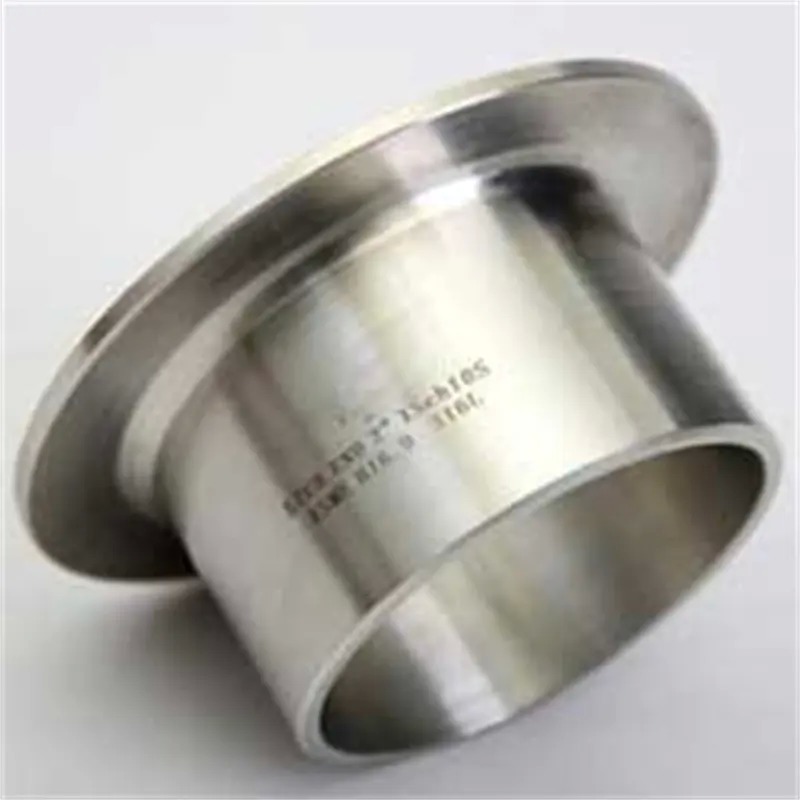

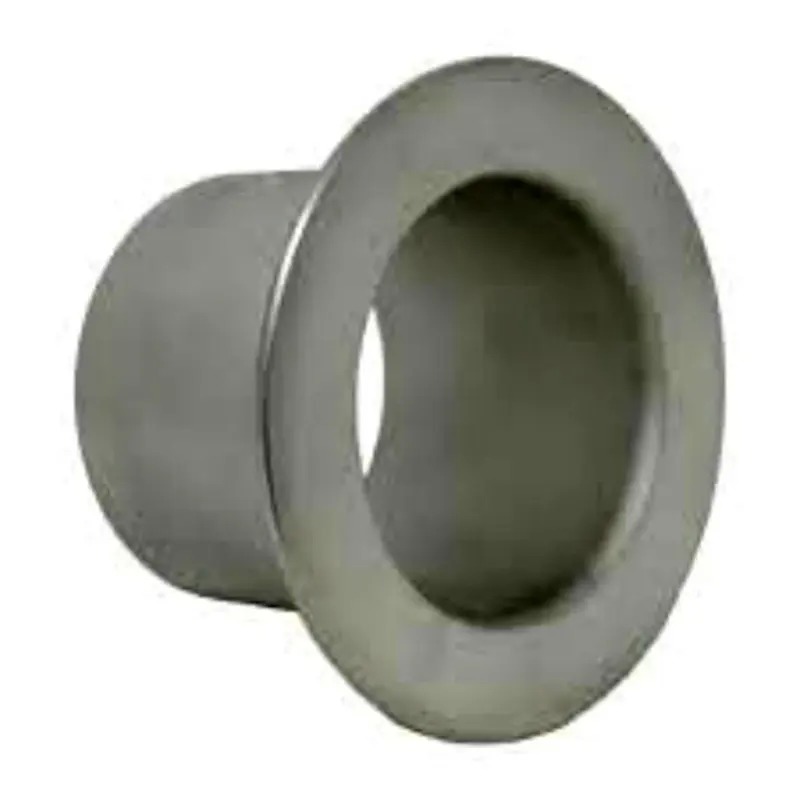

MSS SP-43 스테인리스 스틸 숏 패턴 랩 조인트 스터브 엔드 316L
1. 제품 설명
스테인리스 스틸 스터브 엔드(랩 조인트 스터브 엔드라고도 함)는 파이프 끝단을 플랜지 연결면으로 변환하는 배관 피팅입니다. 직선 파이프 부분과 한쪽 끝에 플레어 처리된 랩으로 구성됩니다. 랩 면은 밀봉 표면 역할을 하며, 뒷면 숄더는 랩 조인트 플랜지의 고정 하중을 지지합니다. 이 제품에는 플랜지가 포함되어 있지 않으며 랩 조인트 플랜지와 함께 사용해야 합니다. 재질에는 304/304L, 316/316L, 듀플렉스 스테인리스 스틸 및 니켈 기반 합금이 포함됩니다. 뒷면 윤곽에 따라 타입 A(직선 목 전환), 타입 B(곡선 전환), 타입 C(단조 두께 증가)로 분류되며, 다양한 압력 등급 및 벽 두께 요구 사항에 적합합니다. 배관 시스템에 경제적이고 유연한 연결 솔루션을 제공합니다.
2.제품 응용 분야
-

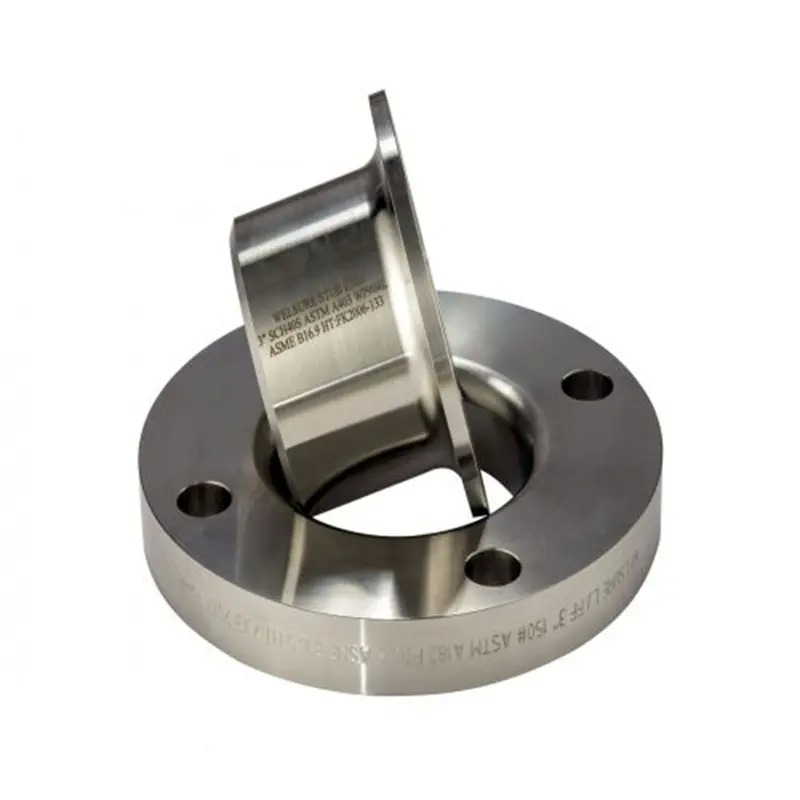

랩 조인트 플랜지와 함께 사용다양한 강철 배관 시스템에 대한 완전한 플랜지 연결 조립을 형성합니다.
-
부식성 유체 이송 라인: 스터브 엔드는 스테인리스 스틸로 유체와 접촉하며, 플랜지 링은 탄소강으로 되어 있어 구역별 재질 선택이 가능합니다.
-
대구경 배관 시스템: 독립적으로 회전하는 플랜지 링은 대구경 파이프 회전이 비실용적인 정렬 문제를 해결합니다.
-
정기적인 유지보수가 필요한 파이프 섹션: 펌프 흡입 라인, 열 교환기 채널, 반응기 배출 노즐 등 자주 청소가 필요한 부분에 사용됩니다.
-
진동 또는 열 변위가 발생하는 라인: 핏 간격이 진동을 완화하고 약간의 축 방향 열 팽창을 흡수합니다.
-
주요 하류 부문: 석유 정제, 해양 엔지니어링, 천연 가스 처리, 식품 가공, 반도체 및 공기 분리 장치.
3. 제품 장점
| 비교 치수 | SS 스터브 엔드 + 랩 조인트 플랜지 | 전통적인 용접 넥 플랜지(일체형) |
| 재질 비용 | 스터브 엔드만 SS 사용; 플랜지 링은 CS 가능, 상당한 비용 절감 | 전체 플랜지가 SS; 대구경에서는 매우 비쌈 |
| 설치 용이성 | 플랜지 링이 자유롭게 회전; 볼트 정렬 용이; 작업자 1명으로 가능 | 전체 플랜지 또는 파이프 회전 필요; 설치 어려움 |
| 유지보수/분해 | 볼트 풀어서 분리; 열 작업 불필요 | 용접된 플랜지 절단 필요; 어렵고 재사용 불가 |
| 용접 수 | 버트 용접 1회만 필요 | 2개의 필렛 용접 필요(플랜지 넥과 파이프) |
| 응력 분포 | 용접부가 밀봉면에서 멀리 떨어져 있음; 열 응력이 겹치지 않음 | 용접부가 플랜지 넥에 인접; 높은 응력 집중 위험 |
| 노즐 하중 | 굽힘 모멘트 전달 없음; 장비 노즐 보호 | 강성 연결; 파이프 굽힘 모멘트가 장비로 직접 전달됨 |
| 예비 부품 공통성 | 플랜지 링은 재질에 관계없이 상호 교환 가능; 예비 부품 종류 감소 | 각 재질 및 크기는 전용; 복잡한 예비 부품 재고 |
4. 주요 기술 사양
| 매개변수 | 사양 세부 정보 |
| 적용 표준 | ASME B16.9 / B16.28, MSS SP-43, DIN 2616 / EN 12560, JIS B2311, GB/T 12459 |
| 일반 재질 | 304/304L, 316/316L, 321, 347, 듀플렉스 S31803/S32205, 904L, 합금 625 등 |
| 크기 범위 | 심리스: DN15~DN600; 용접: DN15~DN1800 |
| 벽 두께 스케줄 | Sch 5S, Sch 10S, Sch 20S, Sch 40S, Sch 80S, Sch 160, STD, XS, XXS |
| 압력 등급 일치 | Class 150 ~ Class 2500 (짝이 되는 플랜지 등급에 따라 다름) |
| 랩 유형 선택 | 롱 패턴(긴 직선 목, Sch 40S 이상용); 숏 패턴(컴팩트, Sch 5S/10S 박벽용) |
| 랩 구조 유형 | 타입 A(직선 목 전환 포함), 타입 B(곡선 전환, 직선 목 없음), 타입 C(일체형 단조 두께 증가) |
| 밀봉면 마감 | 동심 또는 나선형 톱니, Ra ≤ 6.3μm; 정밀 등급 Ra ≤ 3.2μm |
| 베벨 형태 | ASME B16.25에 따른 버트 용접 끝단, V 또는 U 베벨, 각도 30°~37.5° |
| 권장 짝이 되는 플랜지 | 랩 조인트 플랜지, 탄소강, 아연 도금 탄소강 또는 스터브 엔드와 일치하는 SS로 제공 |
| 공장 검사 | 전체 치수 검사, 육안 검사; PT/MT 염료 침투; RT 샘플링(용접형); 입계 부식 시험(요구 시) |
FAQ
1. 귀사는 무역 회사입니까 아니면 제조업체입니까? 저희는 제조업체입니다. 인증서를 보실 수 있습니다.
2. 배송 시간은 얼마나 걸립니까? 일반적으로 상품이 재고에 있으면 5-10일입니다. 또는 상품이 재고에 없으면 15-20일이며, 수량에 따라 다릅니다.
3. 샘플을 제공합니까? 무료입니까 아니면 추가입니까? 네, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불해야 합니다.
4. 지불 조건은 무엇입니까? 결제=1000USD, 선불 50% T/T, 선적 전 잔금.
