스테인레스 스틸 긴 패턴 스텁 끝 맞대기 용접 ASME B16.9 피팅

스테인리스 스틸 롱 패턴 스터브 엔드 맞대기 용접 ASME B16.9 피팅

1. 제품 설명

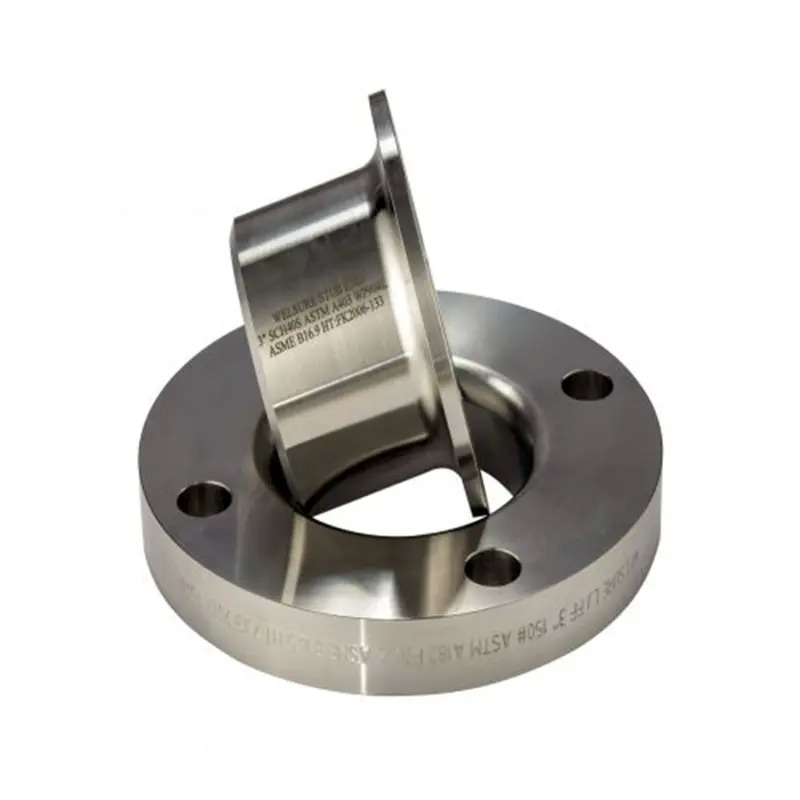

스테인리스 스틸 스터브 엔드는 현장에서 신속하게 조립하고 향후 유지보수를 편리하게 할 수 있도록 특별히 설계된 파이프 끝단 부품입니다. 짧은 파이프 본체와 플레어 처리된 랩 끝단으로 구성되어 있으며, 랩 조인트 플랜지와 함께 사용될 때 "분리 가능하고, 회전 가능하며, 교체 가능한" 플랜지 연결 쌍을 형성합니다. 제품은 랩이 이미 형성되고, 용액 열처리되었으며, 밀봉면이 정밀하게 마감된 상태로 공장을 출고됩니다. 현장에서는 단 한 번의 맞대기 용접만으로 배관 시스템과 통합할 수 있습니다. 전통적인 용접 넥 플랜지와 비교할 때, 대구경 파이프의 정밀 절단, 베벨링 및 고지대 정렬 용접의 현장 난이도를 크게 줄여주어, 촉박한 일정의 프로젝트, 좁은 설치 공간 또는 향후 잦은 분해 점검이 필요한 응용 분야에 특히 적합합니다.

2.제품 응용 분야

이 제품은 다음 네 가지 일반적인 엔지니어링 시나리오에 특히 적합합니다:

1. 고지대 및 밀폐 공간 작업: 파이프 랙 상단 또는 장비 메자닌과 같이 호이스트 작업이 어려운 곳에서는 가벼운 플랜지 링만 스터브 엔드 위로 밀어 넣고 볼트로 고정하면 됩니다. 무거운 일체형 플랜지 리프팅이 필요 없어 고소 작업과 관련된 안전 위험을 크게 줄여줍니다.

2. 스트레이너 및 열 교환기의 잦은 개방/청소: 화학 플랜트의 펌프 전 스트레이너 및 열 교환기 채널 연결부에서 이 제품을 사용하면 신속하게 분해할 수 있어, 코크스 침전물을 정기적으로 제거하거나 필터 요소를 교체해야 하는 운영 요구 사항을 충족합니다.

3. 파이프 랙 끝단 및 장비 노즐의 유연한 전환 섹션: 대형 압축기 및 터빈 입/출구 라인 연결에 사용됩니다. 랩 조인트 플랜지의 약간의 간격은 장비 작동 중 미세한 진동 변위를 흡수하여, 단단한 연결로 인한 인터페이스 손상을 방지합니다.

4. 임시 배관 및 시운전 라인의 신속한 조립: 프로젝트 시운전 단계에서 스터브 엔드와 랩 조인트 플랜지를 사용하여 자주 변경되는 임시 라인을 신속하게 조립 및 분해할 수 있습니다. 피팅은 여러 위치에서 재사용할 수 있어 일회성 자본 지출을 줄입니다.

​3. 제품 장점

4.제품 기능

1. 현장 조립 허용 오차 및 미세 조정 기능: 스터브 엔드의 직선 파이프 섹션에는 일정 길이의 허용 오차가 있습니다. 현장 조립 시 약간의 트리밍을 통해 파이프 사전 제작으로 인한 누적 길이 오차를 흡수하여, 플랜지 면과 장비 노즐 간의 응력 없는 정렬을 보장합니다.

2. 균일한 볼트 체결력 전달 및 쿠셔닝 기능: 랩 뒷면의 곡선 전환 표면은 볼트 사전 장력을 전체 밀봉 둘레에 균일하게 분산시켜, 국부적인 과도한 압축 및 개스킷 붕괴를 방지합니다. 한편, 백 숄더와 플랜지 보어 사이의 핏 간격은 미세 쿠셔닝을 제공하여, 충격 하중의 직접적인 충격을 용접에 덜 전달합니다.

3. 배관 시스템의 온라인 검사 창 기능: 랩 조인트 플랜지를 분리한 후, 스터브 엔드 내부와 파이프 벽을 직접 노출시켜 검사할 수 있습니다. 이는 "임시 검사 포트" 역할을 하여, 내부 부식 또는 스케일링 상태를 내시경으로 검사할 수 있습니다.신속한 배관 격리 및 블라인드 플레이트 삽입 기능: 파이프 섹션의 임시 격리가 필요한 경우, 스터브 엔드 랩 면과 랩 조인트 플랜지 사이에 패들 블라인드를 직접 삽입하여 추가적인 파이프 절단 없이 신속하게 공정을 격리할 수 있습니다.

4. 자주 묻는 질문1. 귀사는 무역 회사입니까, 아니면 제조업체입니까? 저희는 제조업체입니다. 인증서를 보실 수 있습니다.

2. 배송 시간은 얼마나 걸립니까? 일반적으로 상품이 재고에 있으면 5-10일입니다. 또는 상품이 재고에 없으면 15-20일이며, 수량에 따라 다릅니다.

3. 샘플을 제공합니까? 무료입니까, 아니면 추가입니까? 네, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불해야 합니다.

4. 지불 조건은 무엇입니까? 지불

=1000USD, 선불 50% T/T, 선적 전 잔금.
