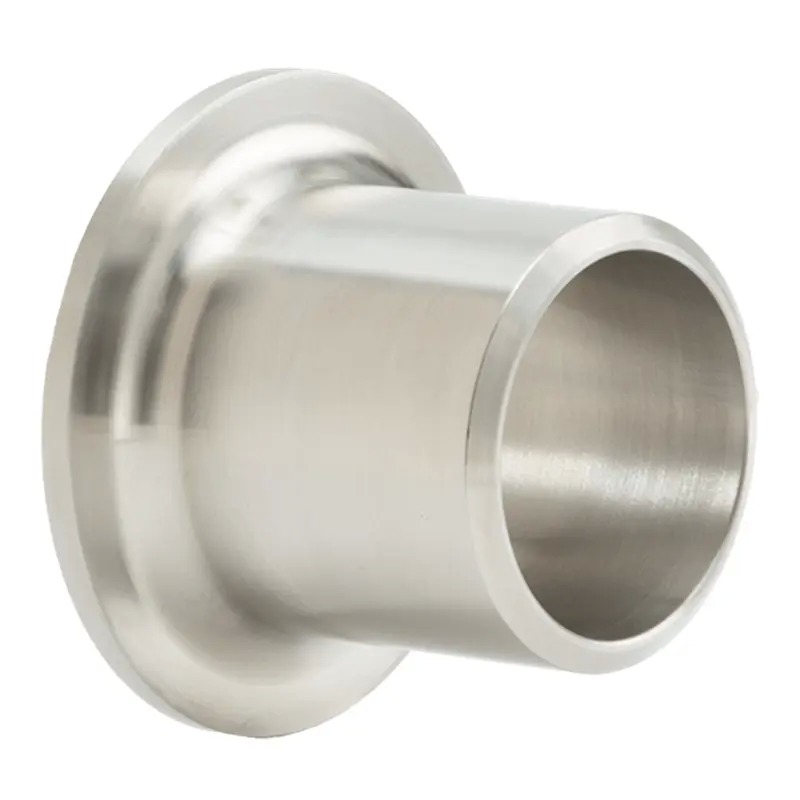

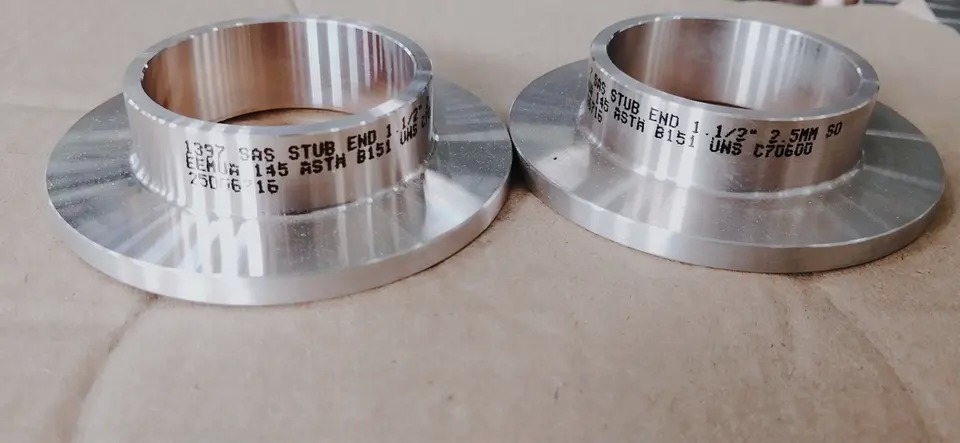

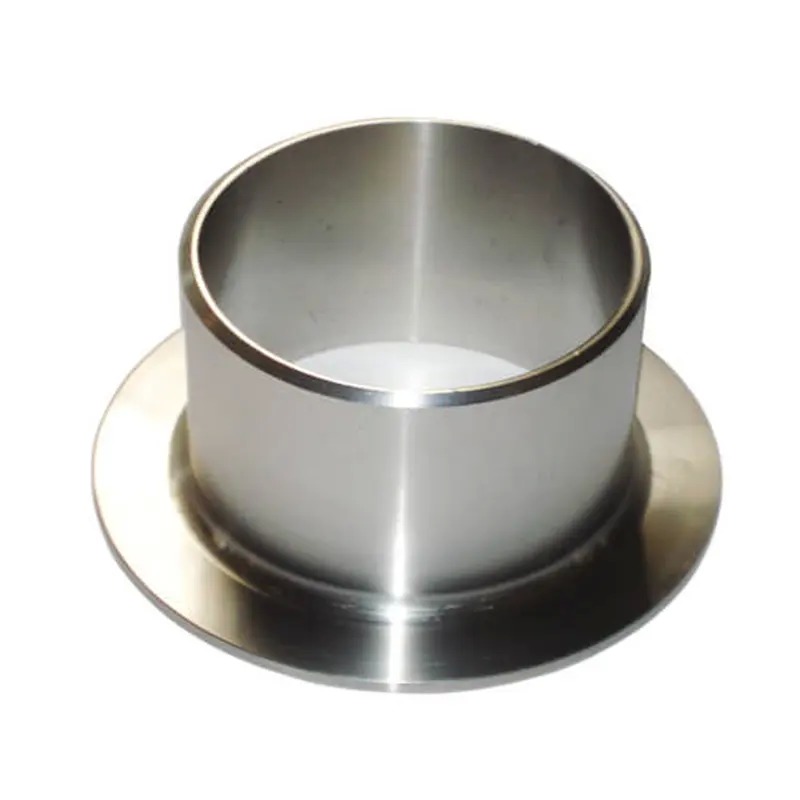

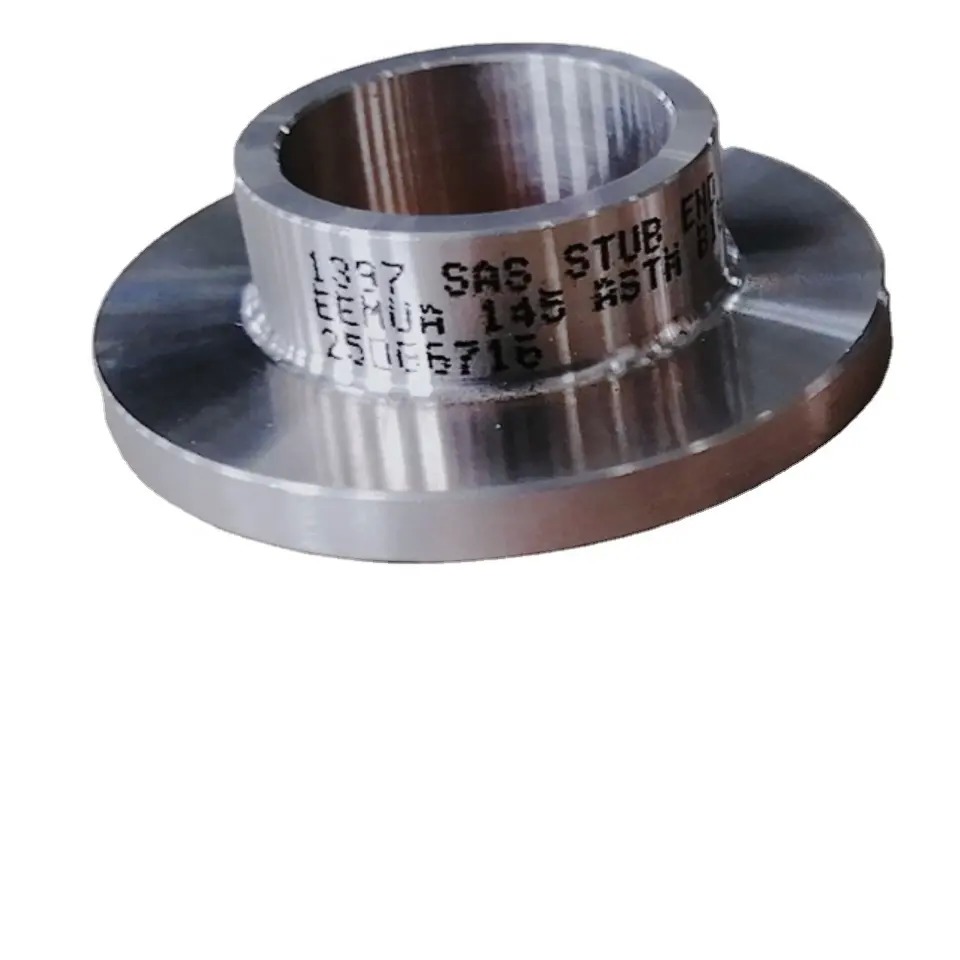

ASTM A403 316L 스테인레스 스틸 스텁 끝 ASME B16.9 랩 조인트
제품 상세 정보
| 제품명 | ASTM A403 316L 스테인레스 스틸 스텁 끝 ASME B16.9 랩 조인트 | 공예 | 주조 |
|---|---|---|---|
| 처리방법 | 냉간압연 및 어닐링 | 유형 | 스텁엔드 |
| 유형 | 원활한 | 두께 | 슈 5s, 슈 10대, 슈 40대, 슈 80대 |
| 마치다 | 절인, 광택 | 제조공정 | 밀고, 누르기, 위조, 캐스트 등 |
| 끝 유형 | 짧은 패턴, 긴 패턴 | 벽 두께 | SCH5S ~ XXS |
| 압력 | 3000LB, 6000LB, 9000LB | 표면 처리 | 피클링, 연마, 샌드블라스팅 |
| 재료 | 스테인레스 스틸(일반적으로 SS304, SS316) | 엔드타입 | 맞대기 용접 끝 |
| 이메일 | andyhuang@cnjdgy.com | 압력 등급 | 3000/6000/9000 PSI |
| 강조하다 | ASTM A403 스테인리스 스틸 스터브 엔드,316L 랩 조인트 스터브 엔드,ASME B16.9 스테인리스강 피팅 |
||
제품 설명
ASTM A403 316L 스테인리스 스틸 스터브 엔드 ASME B16.9 랩 조인트
1. 제품 설명
엔지니어링에서 "랩 조인트 스터브 엔드" 또는 "본 롤 타입 플랜지 파이프 엔드"로도 알려진 스테인리스 스틸 스터브 엔드는 본질적으로 응력 분리형 배관 연결 요소입니다. 구조적으로 "압력 유지 밀봉 기능"과 "볼트 체결 기능"을 분리합니다. 스터브 엔드는 매체 압력, 부식 및 침식을 견디고, 랩 조인트 플랜지 링은 볼트 체결 하중만을 제공합니다. 이 설계는 배관 시스템이 극심한 온도 차이 또는 기계적 진동을 경험할 때 용접 응력과 플랜지 밀봉 응력이 서로 중첩되거나 간섭하지 않도록 보장합니다. 이 제품은 세 가지 주요 글로벌 표준 시스템인 미국(ASME B16.9 / MSS SP-43), 독일(DIN EN 1092-1 / DIN 2673), 일본(JIS B2311 / B2220)에 따라 제조되어 다양한 수출 및 국내 엔지니어링 프로젝트에 원활하게 통합될 수 있습니다. 포인트.
2.제품 응용 분야
이 제품은 다음 네 가지 일반적인 극한 서비스 조건 및 특수 시나리오를 위해 특별히 설계되었습니다.
-
극저온 및 초저온 파이프라인 (-196°C for LN₂/LNG): LNG 인수 터미널 및 공기 분리 장치 액체 질소 이송 라인에 사용됩니다. 오스테나이트계 스테인리스 스틸 스터브 엔드는 저온에서 우수한 충격 인성을 유지합니다. 랩 조인트 플랜지와 함께 사용하면 냉간 수축으로 인한 막대한 축 방향 수축을 효과적으로 보상하여 취성 파괴를 방지합니다.
-
고온 중유 및 증기 추적 라인 (≥400°C): 정유소 대기/진공 증류 장치 및 촉매 분해 고온 탄화수소 가스 라인에 사용됩니다. 장형 스터브 엔드는 버트 용접을 고온 랩 응력 영역에서 멀리 떨어뜨려 고온 크리프로 인한 플랜지 밀봉면 파손을 방지합니다.
-
고침식 및 고형물 함유 슬러리 파이프라인: 광업 및 야금 슬러리 운송 및 탈황 석회석 슬러리 순환 라인에 사용됩니다. 스터브 엔드의 매끄러운 내부 보어에는 용접 돌출부가 없어 슬러리 침전 및 국부적인 와류 침식을 제거합니다. 마모 후에는 값비싼 대구경 플랜지가 아닌 스터브 엔드만 교체하면 됩니다.
-
초고진공 시스템 (≤10⁻⁵ Pa): 반도체 및 태양광 산업 진공 챔버 배기 라인에 사용됩니다. 랩 밀봉면은 초마감 처리되어 산소 없는 구리 개스킷 또는 금속 C-링과 함께 사용되어 초고진공에서 매우 낮은 탈기율 및 누설률을 달성합니다.
3. 제품 장점
| 엔지니어링 포인트 | 이 제품 솔루션 |
| 이종 금속 용접 문제 | SS 파이프를 CS 플랜지에 직접 용접할 필요가 없습니다. 단순히 두 재료를 별도로 구매하고 볼트를 통해 기계적으로 연결하여 이종 금속 용접 이음매에서의 갈바닉 부식 및 취성 위험을 완전히 피할 수 있습니다. |
| 대구경 플랜지는 현장에서 열간 벤딩할 수 없음 | 랩 조인트 플랜지는 파이프와 독립적으로 회전합니다. 설치 시 가열하거나 대구경 파이프 전체를 들어 올리거나 회전할 필요가 없습니다. 플랜지 링을 회전하여 볼트를 중앙에 맞추기만 하면 설치 작업 시간이 크게 단축됩니다. |
| 불충분한 축 방향 열 보상 | 예약된 끼워맞춤 간극(일반적으로 1~2mm)은 파이프가 축 방향으로 자유롭게 미끄러지도록 하여 단순화된 "축 팽창 조인트" 역할을 하여 팽창 루프 또는 금속 벨로우즈 보상기에 대한 의존도를 줄입니다.과도한 장비 노즐 하중굽힘 모멘트가 전달되지 않으므로(랩 조인트 플랜지는 용접되지 않음), 파이프 자체 중량 또는 열팽창으로 인한 막대한 굽힘 모멘트가 장비 노즐로 직접 전달되지 않아 펌프 및 압축기 입출력 노즐을 과부하 파손으로부터 효과적으로 보호합니다. |
| 낮은 재고 회전율 | 하나의 플랜지 링 크기(예: PN16/Class 150)로 표준화하고 다양한 재료(304/316L/Duplex)의 스터브 엔드만 재고로 보유합니다. 이를 통해 "하나의 링으로 여러 재료에 적용" 가능한 유연한 출시 전략을 달성할 수 있습니다. |
| 4. 주요 제품 사양 | 매개변수 치수 |
미국 표준 (ASME)
| 독일/유럽 (DIN/EN) | 일본 (JIS) | 당사 공장 선택 권장 사항 | 치수 표준 | ASME B16.9 / B16.28 |
| DIN 2616 / EN 12560-3 | JIS B2311 / B2312 | 미주 수출 시 ASME 우선; 유럽 프로젝트 시 DIN 우선 | 랩 외경 (A) 허용 오차 | ±1.6mm (NPS ½~48) |
| ±2.0mm (DN15~1200) | ±2.0mm (15A~600A) | 혼합 시 "DN/PN" 라벨링으로 일치 우선 | 벽 두께 시스템 | Sch 5S / 10S / 40S / 80S시리즈 1 / 시리즈 2 (PN 기반)STD / XS / XXS |
| 도면 Sch 또는 mm 벽 두께로 엄격하게 구매; 시스템 혼합 금지 | 압력-온도 등급 | 짝 플랜지에 의해 제한됨, Class 150~2500 | 짝 플랜지에 의해 제한됨, PN 6 ~ PN 400 | 짝 플랜지에 의해 제한됨, 10K ~ 40K |
| 고온 (>350°C) 시 등급 강하; ASME B16.5 부록 참조 | 랩 루트 필렛 반경 (중요) | R ≥ 3.0mm (부드러운 전환) | R ≥ 3.0mm (ASME와 동일) | R ≥ 2.5mm (약간 더 날카로움) |
| 너무 작은 R | 응력 집중 유발; 주문 전 공구 확인 | 짝 플랜지 내경 간극 | 스터브 외경보다 약 1.6mm 큼 | 스터브 외경보다 약 2.0mm 큼스터브 외경보다 약 1.5mm 큼 |
| 간극 부족 시 고온 고착 유발; 과도할 시 편심 유발 | 비파괴 검사 (NDE) 수준 | 선택적 PT/MT; 필요 시 RT | 필수 PT/MT (DIN EN 1092-1 3.1 인증) | PT 필수 |
| 중요한 경우 "랩 두께 100% UT 검사" 추가 | 랩 얇아짐 확인 | 재료 충격 시험 온도 | -29°C (필수 아님, 권장) | -20°C / -40°C (EN 13445 필수)-10°C / -20°CLNG 프로젝트는 -196°C 저온 충격 시험 보고서 필수 요구 |
| FAQ | 1. 귀사는 무역 회사입니까, 제조업체입니까? 저희는 제조업체입니다. 인증서를 보실 수 있습니다. | 2. 배송 시간은 얼마나 걸립니까? 일반적으로 상품이 재고에 있으면 5-10일입니다. 또는 상품이 재고에 없으면 15-20일이며, 수량에 따라 다릅니다. | 3. 샘플을 제공합니까? 무료입니까, 아니면 추가입니까? 네, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불해야 합니다. | 4. 지불 조건은 무엇입니까? 결제 |
=1000USD, 선불 50% T/T, 선적 전 잔금.
