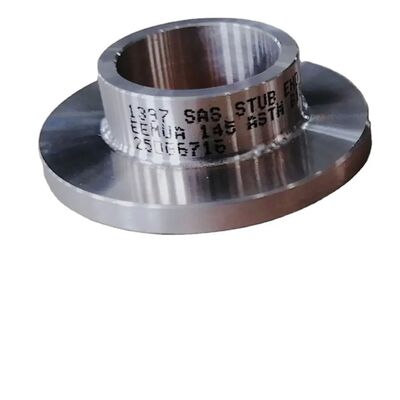

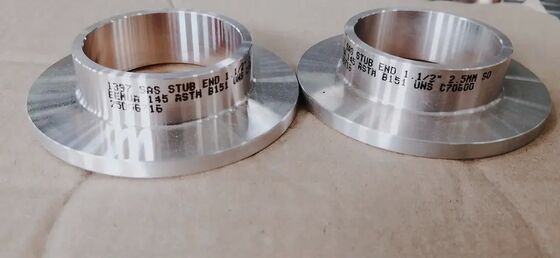

스테인레스 스틸 맞대기 용접 스터브 끝이 길고 짧은 랩 조인트 단조 파이프 피팅 ASME

스테인리스 스틸 맞대기 용접 스터브 엔드 롱 숏 랩 조인트 단조 파이프 피팅 ASME

1. 제품 설명

스테인리스 스틸 스터브 엔드는 본질적으로 비일체형 플랜지 연결 어댑터입니다. 짧은 직선 파이프 섹션과 콜드 익스트루드 또는 핫 스펀으로 플레어 립(랩)으로 만들어진 한쪽 끝으로 구성됩니다. 이 제품은 독립적으로 사용되지 않으며 랩 조인트 플랜지와 함께 사용해야 합니다. ASME B16.9 및 MSS SP-43에 따라 일반적으로 롱 패턴과 숏 패턴으로 분류됩니다. 롱 패턴은 산업 표준이며, 숏 패턴은 주로 공간이 제한된 환경이나 얇은 벽 파이프 시스템(예: Sch 5S/10S)에 사용됩니다. 랩의 뒷면 윤곽에 따라 타입 A(직선 목), 타입 B(곡선 전환), 타입 C(일체형 단조 두께 타입)로 세분화됩니다.

2.제품 응용 분야

1. 부식성 유체 이송 파이프라인: 강산, 알칼리 또는 해수 환경에서는 스터브 엔드만 고등급 스테인리스 스틸(예: 316L, 904L)로 제작하면 되고, 짝을 이루는 플랜지는 아연 도금 탄소강으로 할 수 있어 구역별 재료 선택이 가능합니다(유체 측은 부식 방지, 구조 측은 표준).

2. 대형 수직 장비의 입출구: 타워 반응기, 열 교환기 및 저장 탱크 노즐에 널리 사용되며, 볼트 구멍 정렬을 위해 대형 플랜지를 회전시키는 상당한 설치 문제를 해결합니다.

3. 정기적인 분해 및 청소가 필요한 공정 섹션: 식품, 제약 및 정밀 화학 산업의 반응기 배출 라인에 적용되어 신속한 분해가 가능하여 내부 잔류물을 씻어내고 위생적인 청결을 보장합니다.

4. 열에 민감한 파이프라인: 큰 온도 차이가 있는 증기 또는 고온 열 오일 시스템에 적합합니다. 스터브 엔드와 플랜지 사이의 약간의 간격은 축 방향 열팽창 변위 응력의 일부를 흡수합니다.

​3. 제품 장점

1. 상당한 구매 비용 절감: Class 300 이상 및 대구경(DN≥200) 응용 분야에서 "SS 스터브 엔드 + 탄소강 플랜지"를 "전체 SS 용접 넥 플랜지" 대신 사용하면 재료 비용을 30%~50% 절감할 수 있습니다.

2. 용접 응력 및 입계 부식 제거: 랩은 냉간 성형되며, 유체에 노출되는 하중 지지 용접 이음매가 없어 전통적인 맞대기 용접 플랜지에서 발생하는 입계 부식 및 응력 부식 균열의 위험을 완전히 피할 수 있습니다.

3. 제로 토크 전달 보호: 볼트를 조일 때 토크는 랩 조인트 플랜지에 작용하여 스터브 엔드의 뒷면으로 전달되며, 파이프를 직접 당기지 않습니다. 이는 과도한 토크로 인한 변형으로부터 얇은 벽 파이프(예: Sch 5S, Sch 10S)를 효과적으로 보호합니다.

4. 유연한 유지 보수 액세스: 분해 후 랩 조인트 플랜지는 파이프를 따라 자유롭게 미끄러질 수 있어, 나중에 핫 워크나 재절단 없이 밸브, 계측기 또는 파이프 섹션을 교체하는 데 매우 편리합니다.

5. 고정밀 랩 씰링면: 랩 표면은 Ra 3.2~6.3μm 마감으로 정밀 가공될 수 있으며, 동심 톱니 모양이 장착되어 나선형 와운드 개스킷 또는 PTFE 개스킷과 함께 사용 시 누설 없는 씰링을 보장합니다.

​

4. 주요 제품 사양

자주 묻는 질문

1. 귀사는 무역 회사입니까, 아니면 제조업체입니까? 저희는 제조업체입니다. 인증서를 보실 수 있습니다.

2. 배송 시간은 얼마나 걸립니까? 일반적으로 상품이 재고에 있으면 5-10일입니다. 또는 재고가 없으면 15-20일이며, 수량에 따라 다릅니다.

3. 샘플을 제공합니까? 무료입니까, 아니면 추가입니까? 네, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불해야 합니다.

4. 지불 조건은 무엇입니까? 결제=1000USD, 50% T/T 선불, 선적 전 잔금.
