ASME B16.9 304 스테인레스 스틸 맞대기 용접 90° 엘보 이음매 없는 파이프 피팅
제품 상세 정보
| 제품명 | ASME B16.9 304 스테인레스 스틸 맞대기 용접 90° 엘보 이음매 없는 파이프 피팅 | 연결 유형 | 맞대기 용접 / 소켓 용접 / 나사산 |
|---|---|---|---|
| 작동 온도 | 최고 120C | 온도 범위 | 1000년' Ｆ까지 |
| 스테인레스 스틸 | H 빔 | 열처리 | 단련하, 부드러워지는 것 정상화하기 |
| 이메일 | andyhuang@cnjdgy.com | 표면 | 모로 / 사틴 |
| 등급 | 300 시리즈 | 본체 재질 | SS304L/SS316L |
| 재료 | 스테인레스 스틸 | 애플리케이션 | 화학, 석유 및 가스, 식품 가공 분야의 배관 시스템 |
| 표준 명세서 | ASTM,JIS,BS,DIN,UNI 등 | 지불 | 티/티 |
| 온도 | 다양한 온도 | 포장재 | 목재 |
| 강조하다 | ASME B16.9 스테인레스 스틸 팔꿈치,304 스테인레스 스틸 파이프 피팅,톱니 없는 엉덩이 용접 팔꿈치 |
||
제품 설명

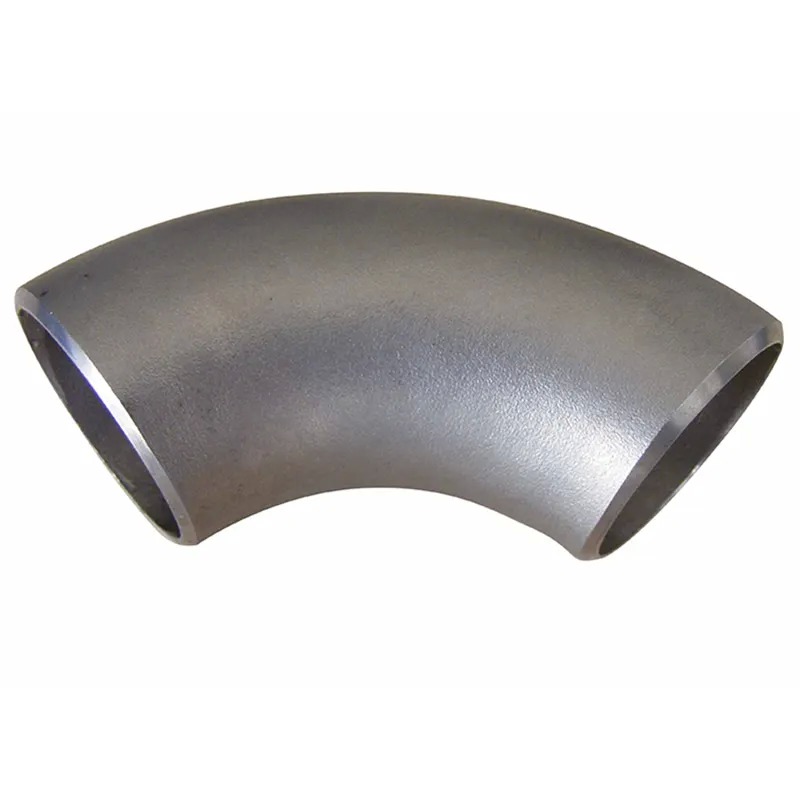

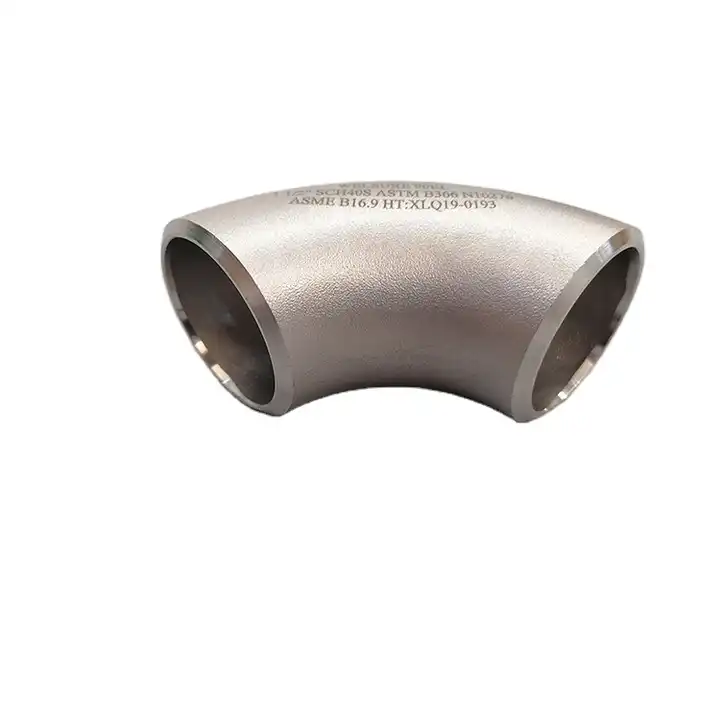

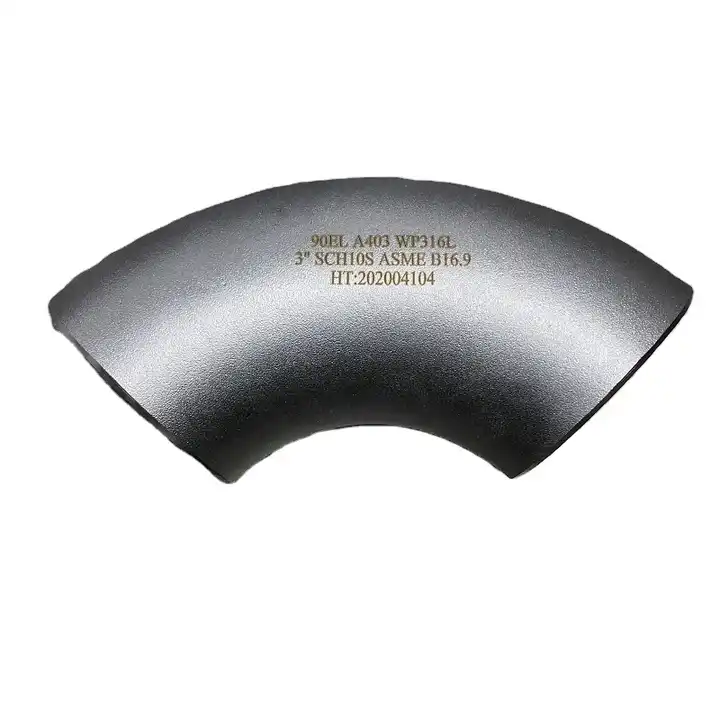

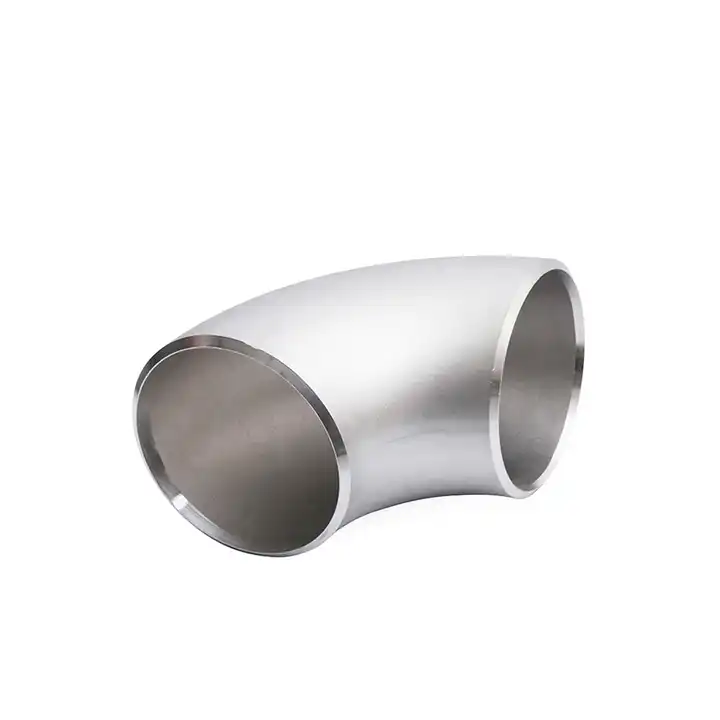

ASME B16.9 304 스테인레스 스틸 맞대기 용접 90° 엘보 이음매 없는 파이프 피팅
1. 제품 설명
스테인리스강 맞대기 용접 엘보는 고급 열간 성형 또는 냉간 단조 공정을 통해 생산된 무결성이 뛰어난 파이프 피팅입니다. 완전 관통형 맞대기 용접을 위해 설계된 경사진 끝이 특징으로, 모재 파이프 강도와 일치하거나 이를 초과하는 야금학적으로 건전한 접합을 보장합니다. 304/304L 및 316/316L과 같은 프리미엄 오스테나이트계 스테인리스강으로 제조된 이 제품은 일관된 화학적 조성, 미세한 입자 구조 및 탁월한 치수 안정성을 제공합니다. 모든 엘보우에는 등급, 크기, 일정 및 열 번호가 표시되어 용융부터 최종 배송까지 완전한 추적이 가능합니다.
2. 제품 응용
이 엘보는 다음을 포함하여 광범위한 산업 분야의 중요한 배관 시스템에서 필수적인 방향 변경 구성 요소 역할을 합니다.
-
석유 및 가스(육상 및 해상)– 유정 흐름선, 플랫폼 배관, 해저 매니폴드 및 정유소 이송 라인.
-
석유화학 및 화학– 반응기, 열교환기, 증류탑 및 산/용매 처리 시스템.
-
발전– 과열 증기 및 냉각수 회로를 포함한 원자력(1차 및 2차 루프), 화력 및 복합 사이클 플랜트.
-
제약 및 생명공학– 멸균 공정 라인, CIP/SIP 시스템 및 고순도 물 분배.
-
식품 및 유제품– 제품 이송, 저온살균 및 현장 청소 루프.
-
물 및 폐수– 담수화(역삼투 및 염수 라인), 도시 용수 공급 및 폐수 처리.
-
해양 및 조선– 평형수, 연료유 및 해수 냉각 시스템.
-
펄프 및 종이– 화학적 회수 및 표백 회로.
-
반도체 및 울트라클린– 고순도 가스 및 화학물질 유통.
3. 제품의 장점
-
완전한 추적성– 각 피팅에는 열 번호가 있으며 재료 테스트 인증서(EN 10204 3.1 또는 3.2), 화학 성분 보고서 및 기계적 특성 데이터가 함께 제공됩니다.
-
엄격한 품질 관리– 생산은 ISO 9001 및 PED 2014/68/EU(해당되는 경우)를 준수하며 공정 중 검사 및 최종 NDT를 통해 무결함을 보장합니다.
-
우수한 내식성– 저탄소 등급(L) 및 안정화 등급(321, 347)은 입계 부식 위험을 최소화합니다. 이중 등급은 염화물 응력 부식 균열에 저항합니다.
-
우수한 용접성– 정밀하게 가공된 베벨과 일정한 벽 두께로 장착이 용이하고 용접 시간과 소모품 비용이 절감됩니다.
-
준비된 재고와 빠른 배송– 표준 크기와 일정은 즉각적인 배송을 위해 재고로 보관됩니다. 맞춤 주문은 10~20일 이내에 처리됩니다.
-
비용 효율적인 솔루션– 설계 조건에 따라 최적화된 벽 두께와 재료 선택은 총 설치 비용을 낮추는 데 도움이 됩니다.
-
글로벌 인증– 제품은 전세계 프로젝트에 적합한 ASME, EN, JIS 및 GOST 요구 사항을 충족하도록 인증되었습니다.
4.주요 제품 매개변수
| 매개변수 | 사양 / 범위 |
| 재료 등급 | 304, 304L, 316, 316L, 321, 347, 310S, 듀플렉스 2205, 슈퍼 듀플렉스 2507 |
| 제조 표준 | ASME B16.9, MSS SP-43, GB/T 12459, GB/T 13401, EN 10253-2, DIN 2605, JIS B2313, GOST 17375 |
| 크기 범위 | 심리스: DN15 – DN600(NPS ½" – 24"); 용접: DN150 – DN1900(NPS 4" – 76") |
| 벽 두께 일람표 | SCH5S, SCH10S, SCH10, SCH20, SCH30, SCH40S, 성병, SCH40, SCH60, SCH80S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS |
| 굽힘 반경 | LR(R=1.5D), SR(R=1.0D), 3D, 5D 및 사용자 정의 반경 |
| 각도 옵션 | 30°, 45°, 60°, 90°, 180° 및 비표준 각도 |
| 용접 베벨 | 루트 페이스와 랜드가 있는 ASME B16.25에 따른 일반 베벨 또는 복합 베벨 |
| 표면 마감 | 밀 스케일이 제거되었습니다. 절인 및 부동태화; 또는 요청 시 기계적으로 연마됨 |
| 치수 공차 | OD: ±1.6mm(≤NPS 24); 벽 두께: ±12.5%; 각도: ±1°; 반경: ±2mm |
| 비파괴 검사(NDT) | 100% 육안 검사; 고객 사양에 따른 PT, MT, UT, RT 옵션 |
| 설계 압력/온도 | 최대 클래스 2500(PN 420); 재료에 따라 –196°C ~ +650°C의 온도 범위 |
FAQ
1. 당신은 무역 회사입니까 아니면 제조업체입니까? 우리는 제조자입니다, 당신은 증명서를 볼 수 있습니다.
2. 배송 시간은 얼마나 되나요? 일반적으로 상품의 재고가 있는 경우 5~10일 정도 소요됩니다. 또는 상품의 재고가 없는 경우 수량에 따라 15-20일이 소요됩니다.
3. 샘플을 제공합니까? 무료인가요 아니면 추가인가요? 그렇습니다, 우리는 무료로 표본을 제안할 수 있습니다 그러나 운임 비용을 지불할 필요가 있습니다.
4. 지불 조건은 무엇입니까? 지불<=1000USD, 100% 사전 지불. 지불>=1000USD, 사전 50% T/T, 선적 전 잔액.
