| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | TOBO |
| 인증: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| 모델 번호: | 31254 1.4547 254 SMO |
| 최소 주문 수량: | 1PC |
| 가격: | US $ 10 - 100 / Kilogram |
| 포장 세부 사항: | 강철 밴드로 묶거나 고객의 요구 사항에 따라 항해에 적합한 목재 케이스 또는 팔레트 |
| 배달 시간: | T/T 또는 LC로 30% 선불금을 받은 후 30일 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 50 미터톤 / 미터톤 |
| 종류: | 플레이트 플랜지 | OD: | 9.5~219mm |
|---|---|---|---|
| 등급 평가: | 150#~2500# | 직면: | RF(올려진 면);FF(평평한 면);RTJ(링 타입 조인트);RJ(링 조인트 면) TG(혀와 홈 면);MFM(암컷 면) |
| 제조 공정: | 푸시, 프레스, 포지, 캐스트 등 | 포장: | 목재 케이스, 팔레트, 나일론 가방 또는 고객의 요구 사항에 따라 |
| MOQ: | 1pcs | 배달 시간: | 양에 의존하는 10-100 일 |
| 지불 조건: | L/C,T/T | 운송: | FOB 천진/상하이, CFR, CIF 등 |
| 적용: | 파이프라인 및 밸브 연결 | 표면 처리: | 절임,2B,No.4,BA, 헤어라인, 거울 |
| 하이 라이트: | Raised Face Plate Ring Flange,Class 150 Plate Ring Flange,Asa B16.5 Plate Ring Flange |
||

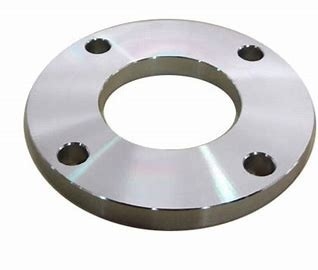

ANSI, ASME, ASA, B16.5 PLATE RING FLANGE RISEED FACE CLASS 150 / 300 / 600
크기:
소재:
표준:
원산지:
모델 번호:
표준 또는 비 표준:
제품 이름:
종류:
표면 처리:
기술:
적용:
거래 용어:
크기 범위:
MOQ:
표본:
포장에 대한 자세한 사항:
1목재 팔렛
2. 안티 빗 직물 가방
3필요에 따라
배달 세부 사항:
최종 양에 따라 7~10일
| 플랜지 크기와 대략적인 질량 |
| ANSI, ASME, ASA, B16.5 150pb/sq.in. 플레이트 링 플랜지 RF | |||||||||
| ø | D | b | g | m | J | k | 구멍 | 난 | 킬로그램 |
| 1/2인치 | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4인치 | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| 1" | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4" | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
| 1 1/2" | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1,400 |
| 2" | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| 2 1/2인치 | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3" | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
| 3 1/2인치 | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4인치 | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5인치 | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
| 6인치 | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8인치 | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
| 10인치 | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
| 12인치 | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
| 14인치 | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
| 16인치 | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
| 18인치 | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
| 20인치 | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
| 22인치 | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
| 24인치 | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
|
참고:
1150급 플랜지는 랩 융합을 제외한 0.06 (1.6mm) 높인 표면으로 장착되며, 이는 厚度 (C) 와 Hub (Y1), (Y3) 에 포함됩니다. 2슬리프 온, 스레드, 소켓 용접 및 랩 합동 플랜지의 경우, 허브는 밑에서 위로 세로적으로 또는 7도 범위 내에서 톱니 모양으로 만들어질 수 있습니다. 3. 블라인드 플랜지는 슬립 온 플랜지와 같은 허브를 사용하거나 허브가 없어도 만들 수 있습니다. 4. 가스켓 표면과 뒷면 (보틀링을 위한 베어링 표면) 은 1도 내 평행하게 만들어집니다. 평행성을 달성하기 위해 MSS SP-9에 따라 점 대면이 수행됩니다.두께를 줄이지 않고 (C). 5소켓 깊이 (D) 는 ANSI B 16.5에 의해 3 인치까지의 크기에만 적용되며, 3 인치 이상은 제조업체의 선택입니다. |
| ANSI, ASME, ASA, B16.5 300pb/sq.in. 플레이트 플랜지 RF | |||||||||
| ø | D | b | g | m | J | k | 구멍 | 난 | 킬로그램 |
| 1/2인치 | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,700 |
| 3/4인치 | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,100 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,400 |
| 1 1/4" | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1,800 |
| 1 1/2" | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2,600 |
| 2" | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,400 |
| 2 1/2인치 | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
| 3" | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
| 3 1/2인치 | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7,500 |
| 4인치 | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10,100 |
| 5인치 | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12,500 |
| 6인치 | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14,100 |
| 8인치 | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24,800 |
| 10인치 | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37,100 |
| 12인치 | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50,000 |
| 14인치 | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70,000 |
| 16인치 | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90,000 |
| 18인치 | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112,000 |
| 20인치 | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133,000 |
| 22인치 | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197,000 |
| 24인치 | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208,000 |
|
참고:
1300급의 플랜지는 랩 융합을 제외한 0.06 (1.6mm) 높인 표면으로 장착되며, 이 표면은 두께 (C) 와 길이가 허브 (Y1) (Y3) 에 포함됩니다. 2슬리프 온, 스레드, 소켓 용접 및 랩 합동 플랜지의 경우, 허브는 밑에서 위로 세로적으로 또는 7도 범위 내에서 톱니 모양으로 만들어질 수 있습니다. 3. 블라인드 플랜지는 슬립 온 플랜지와 같은 허브를 사용하거나 허브가 없어도 만들 수 있습니다. 4. 가스켓 표면과 뒷면 (보틀링을 위한 베어링 표면) 은 1도 내 평행하게 만들어집니다. 평행성을 달성하기 위해 MSS SP-9에 따라 점 대면이 수행됩니다.두께를 줄이지 않고 (C). 5소켓 깊이 (D) 는 ANSI B 16.5에 의해 3 인치까지의 크기에만 적용되며, 3 인치 이상은 제조업체의 선택입니다. |
| ANSI, ASME, ASA, B16.5 600lb/sq.in. 플레이트 플랜지 RF | |||||||||
| ø | D | b | g | m | J | k | 구멍 | 난 | 킬로그램 |
| 1/2인치 | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4인치 | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,400 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,600 |
| 1 1/4" | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2,100 |
| 1 1/2" | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
| 2" | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,700 |
| 2 1/2인치 | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
| 3" | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
| 3 1/2인치 | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
| 4인치 | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11,800 |
| 5인치 | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24,500 |
| 6인치 | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
| 8인치 | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43,000 |
| 10인치 | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
| 12인치 | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86,000 |
| 14인치 | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100,000 |
| 16인치 | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
| 18인치 | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
| 20인치 | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
| 22인치 | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292,000 |
| 24인치 | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
|
참고:
1600급 플랜지는 랩 융합을 제외한 0.25 (6.35mm) 높인 표면으로 장착되며, 이 표면은 두께 (C) 및 길이를 통해 허브 (Y1) (Y3) 에 포함되지 않습니다. 2슬리프 온, 스레드, 소켓 용접 및 랩 합동 플랜지의 경우, 허브는 밑에서 위로 세로적으로 또는 7도 범위 내에서 톱니 모양으로 만들어질 수 있습니다. 3. 블라인드 플랜지는 슬립 온 플랜지와 같은 허브를 사용하거나 허브가 없어도 만들 수 있습니다. 4. 가스켓 표면과 뒷면 (보틀링을 위한 베어링 표면) 은 1도 내 평행하게 만들어집니다. 평행성을 달성하기 위해 MSS SP-9에 따라 점 대면이 수행됩니다.두께를 줄이지 않고 (C). 5크기 1/2에서 3 1/2의 크기는 400급 플랜지와 동일합니다. 6소켓 깊이 (D) 는 ANSI B 16.5에 의해 3 인치까지의 크기에만 적용되며, 3 인치 이상은 제조업체의 선택입니다. |
| 생산 용량 및 구매 세부 정보 | ||
| 1. | 공급 플랜지 크기 DN15 - DN2000 (1/2 " - 80"), 도장 플랜지. | |
| 2. | 재료 탄소강: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20Mn 등 | |
| 3. | 소재: ASTM A182 F304, F304L, F316, F316L, F321 등 | |
| 4. | 플랜지 반강성: 반강성 오일, 검은 색 페인트, 노란색 페인트 코팅, 핫 디프 galvanized, 냉각 galvanized 등 | |
| 5. | 월간 생산량: 월 3000 톤 | |
| 6. | 배송 조건: CIF, CFR, FOB, EXW | |
| 7. | 결제 조건: 송금 (T/T), 볼 때 취소 할 수 없는 L/C 등 | |
| 8. | 최소 주문량: 1톤 또는 100pcs | |
| 9. | 품질 보증: EN10204 3.1 인증서, 공장 인증서, 제3자 검사, 무료 교체 서비스. | |
