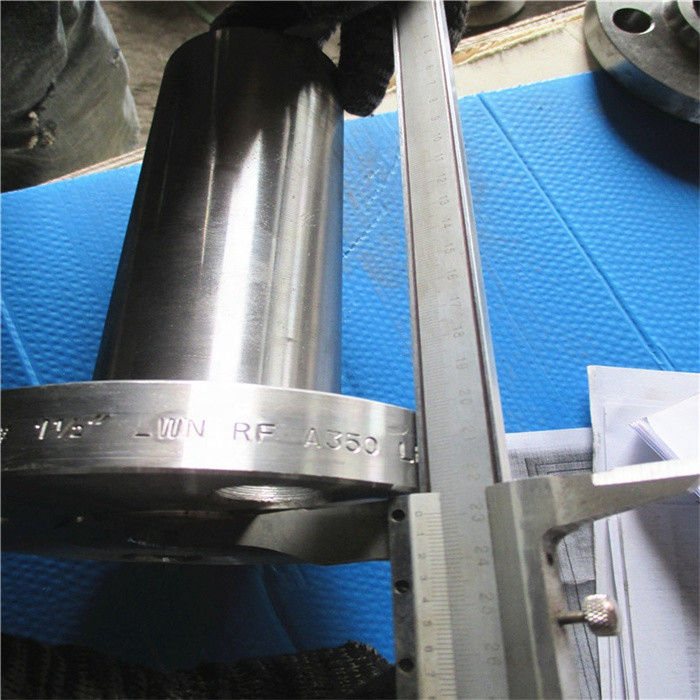

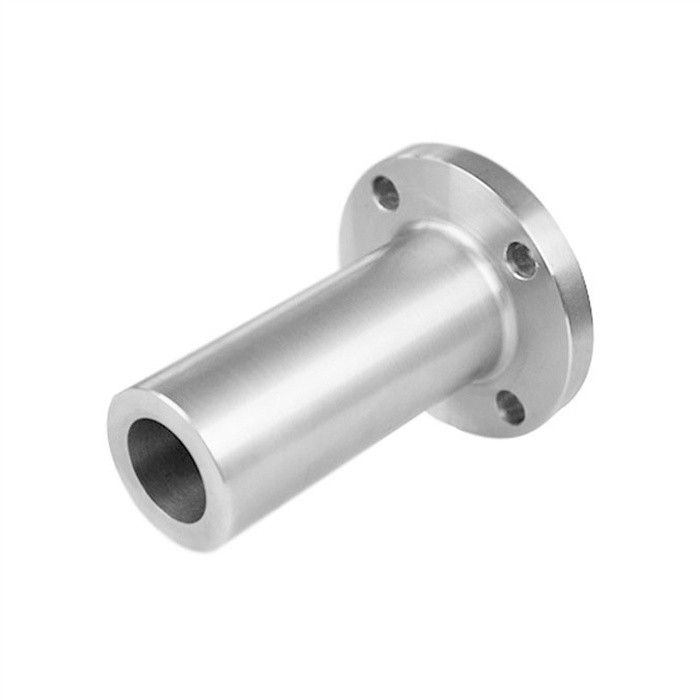

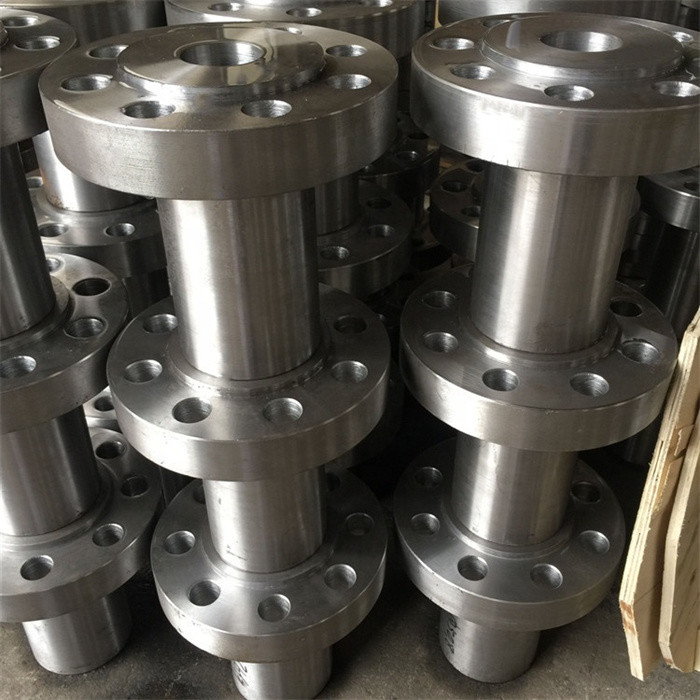

14 " LWN 플랜지 FF, 두께 10대 ASTM A105 사이즈 : 5 " - 2500#, SCH.80, CS, ASTM A182 F1

기본 정보

원래 장소:	중국
브랜드 이름:	TOBO
인증:	BV/ABS/LR/TUV/DNV/BIS/API/PED
모델 번호:	ASTM A403 등급 WPS31254

최소 주문 수량:	0.5-1 톤
가격:	협상 가능
포장 세부 사항:	그리고 나서 번들에서 플라스틱 백에서
배달 시간:	수량에 따르면
지불 조건:	L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력:	매년마다 7500 톤

최고의 가격 지금 연락

두께:	기준 일정	압력:	Class150/300/600/9001500/2500,Class150,150#-2500#
사이즈:	주문 제작된 사이즈	포장:	고객의 레케먼트를 부합시키는 안쪽 폴리 백, 플라스틱 Bag+Carton, 합판 상자 또는 팔레트
이름:	플랜지	색:	고객의 요구조건
타입:	실이 꿰이는 블라인드, 웰드 네크 플렌지, 관 플랜지, 소켓 융착	서피스:	고객의 요구조건으로서

14"LWN 플랜지 FF, 두께 10S ASTM A105 크기: 5"- 2500#, SCH.80, CS, ASTM A182 F1

ASTM A182 Gr F1 블라인드 플랜지파이프라인을 차단하거나 정지를 생성하는 데 사용되는 솔리드 디스크입니다.일반 플랜지와 유사하며 주변에 장착 구멍이 있으며 개스킷 씰링 링이 결합 표면으로 가공됩니다.

A182 Gr F1 스레드 플랜지널리 요구되고 나사식 플랜지로도 알려져 있으며 파이프에 일치하는 수나사와 함께 파이프에 맞는 플랜지 보어 내부에 나사산이 있습니다.

A182 등급 F1 소켓 용접 플랜지소형 고압 배관용으로 처음 개발되었습니다.정적 강도는 Slip On 플랜지와 동일하지만 피로 강도는 이중 용접 Slip On 플랜지보다 50% 더 큽니다.

플랜지에 SA 182 Gr F1 슬립SO 플랜지라고도 합니다.파이프보다 약간 큰 내부 디자인으로 파이프 위로 미끄러지는 플랜지입니다.

등급	씨	미네소타	시	피	에스	크롬	모
합금강 F1	최대 0.15	0.3-0.6	0.5	0.03	0.03	4-6	0.44-0.65

기준	UNS	DIN WERKSTOFF NR.	소음
합금 F1	K12822	1.5415	15M03

인장 강도	항복 강도(0.2%오프셋)	연장
275	485	20%

명세서	ASTM A182 / ASME SA182
크기	1/2″(15NB) ~ 48″(1200NB)
표준	ANSI/ASME B16.5, B 16.47 시리즈 A & B, B16.48, BS4504, BS 10, EN-1092, DIN 등
등급 / 압력	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 등
기준	ANSI 플랜지, ASME 플랜지, BS 플랜지, DIN 플랜지, EN 플랜지 등

파이프 일반 직경.		외경 플랜지	감사합니다.플랜지 분의	디암.허브의	올려진 얼굴의 직경	길이 Hub.Y	스레드 길이	디암.볼트 서클의	디암.볼트 구멍의	볼트 수	디암.볼트(인치)	킬로그램	LB
인치	DN	영형	씨	엑스	G	와이	티	기원전	BH	비엔	BD
1/2"	15	89.00	11.20	30.20	35.10	15.70	15.70	60.50	15.80	4	1/2"	0.4	0.9
3/4"	20	98.50	12.70	38.10	42.90	15.70	15.70	69.90	15.80	4	1/2"	0.7	1.5
1"	25	108.00	14.20	49.30	50.80	17.50	17.50	79.30	15.80	4	1/2"	0.8	1.8
1-1/4"	32	117.50	15.70	58.70	63.50	20.60	20.60	88.90	15.80	4	1/2"	1.2	2.6
1-1/2"	40	127.00	17.50	65.00	73.20	22.40	22.40	98.60	15.80	4	1/2"	1.5	3.3
2"	50	152.50	19.10	77.70	91.90	25.40	25.40	120.70	19.10	4	5/8"	2.3	5.1
2-1/2"	65	178.00	22.40	90.40	104.60	28.40	28.40	139.70	19.10	4	5/8"	3.7	8.1
삼"	80	190.50	23.90	108.00	127.00	30.20	30.20	152.40	19.10	4	5/8"	4.1	9
3-1/2"	90	216.00	23.90	122.20	139.70	31.80	31.80	177.80	19.10	8	5/8"	5.1	11.2
4"	100	228.50	23.90	134.90	157.20	33.30	33.30	190.50	19.10	8	5/8"	5.9	13
5"	125	254.00	23.90	163.60	185.70	36.60	36.60	215.90	22.40	8	3/4"	7	15.4
6"	150	279.50	25.40	192.00	215.90	39.60	39.60	241.30	22.40	8	3/4"	8.4	18.5
8"	200	343.00	28.40	246.10	269.70	44.50	44.50	298.50	22.40	8	3/4"	13	28.6
10"	250	406.50	30.20	304.80	323.90	49.30	49.30	362.00	25.40	12	7/8"	18	39.5
12"	300	482.50	31.80	365.30	381.00	55.60	55.60	431.80	25.40	12	7/8"	29	64
14"	350	533.50	35.10	400.10	412.80	57.20	57.20	476.30	28.50	12	1"	39	86
16"	400	597.00	36.60	457.20	469.90	63.50	63.50	539.80	28.50	16	1"	47	103
18"	450	635.00	39.60	505.00	533.40	68.30	68.30	577.90	31.80	16	1 1/8"	57	126
20"	500	698.50	42.90	558.80	584.20	73.20	73.20	635.00	31.80	20	1 1/8"	76	167
24"	600	813.00	47.80	663.40	692.20	82.60	82.60	749.30	35.10	20	1 1/4"	97	214
