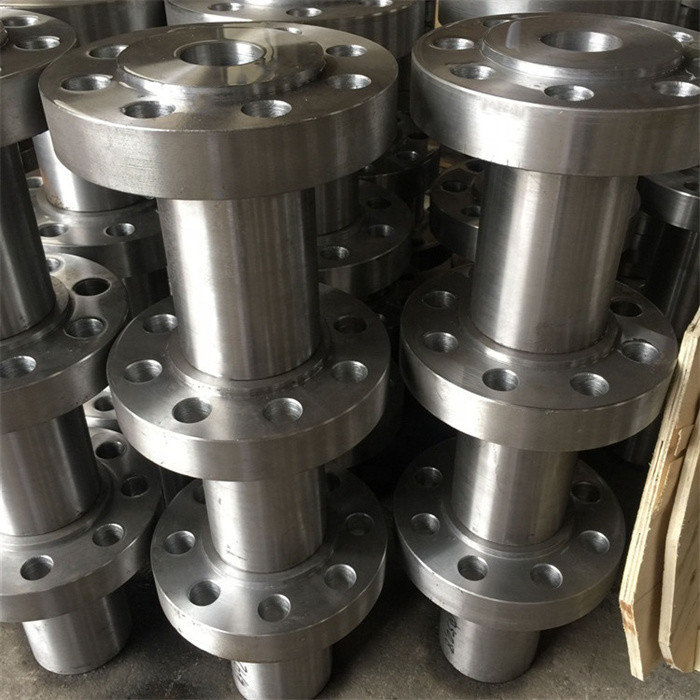

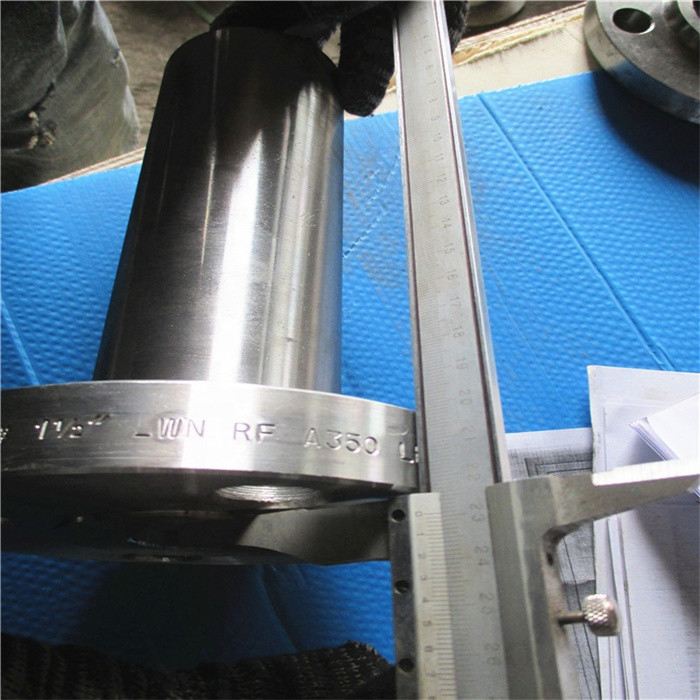

플랜지, LWN, 무선주파수, 사이즈 : 4 " - 600#, SCH.20, 무선주파수, CS, ASTM A105 ASTM A182 F1

F1 A182 합금강 플랜지단조 제품으로 1 차 성형을 위해 공식화 된 합금강입니다.지정된 속성은 어닐링된 조건에 적합합니다.F1은 이 재료에 대한 ASTM 지정이며 UNS 번호는 K12822입니다.

A182 F1 Cl2 파이프 플랜지동급 합금강 중 전기전도도가 매우 낮습니다.또한 내재 에너지와 기본 비용이 적당히 낮습니다.
A182 F1 소재F1 등급의 단조 재료 사양입니다.합금강및 고온 서비스를 포함하는 응용 프로그램을 위한 베어 단조 또는 단조 및 기계 제품 제조에 사용됩니다.
F1 강판 플랜지융기된 면과 허브가 필요하지 않고 주변 온도에서 압력이 없거나 낮은 응용 분야에 종종 비용 효율적인 솔루션입니다.

ASTM A182 F1 랩 조인트 플랜지는 웰드넥 플랜지와 비슷하지만 느슨한 슬립온 플랜지와 같은 2피스 장치입니다.스텁 끝과 파이프 라이닝 주위를 회전 할 수있는 이점이 있습니다.


A182 F1 Cl2 블라인드 플랜지 화학 성분 차트

등급	씨	미네소타	시	피	에스	크롬	모
합금강 F1	최대 0.15	0.3-0.6	0.5	0.03	0.03	4-6	0.44-0.65

ASTM A182 Gr F1 플랜지와 동등

기준	UNS	DIN WERKSTOFF NR.	소음
합금 F1	K12822	1.5415	15M03

플랜지 기계적 특성 분석에 SA 182 Gr F1 슬립

인장 강도	항복 강도(0.2%오프셋)	연장
275	485	20%

ASTM A182 Gr F1 플랜지 압력 등급

온도 °F	클래스 900	클래스 150	클래스 600	클래스 400	클래스 1500	클래스 300	클래스 2500
-20 ~ 100	2085	265	1390	925	3470	695	5785
200	2035년	260	1360	905	3395	680	5660
300	1955년	230	1305	870	3260	655	5435
400	1920년	200	1280	855	3200	640	5330
500	1865년	170	1245	830	3105	620	5180
600	1815년	140	1210	805	3025	605	5040
650	1765년	125	1175	785	2940	590	4905
700	1705년	110	1135	755	2840	570	4730
750	1595년	95	1065	710	2660	530	4430
800	1525	80	1015	675	2540	510	4230
850	1460	65	975	650	2435	485	4060
900	1350	50	900	600	2245	450	3745
950	845	35	560	375	1405	280	2345
1000	495	20	330	220	825	165	1370



ASTM A182 Gr F1 플랜지 재료 사양 차트

명세서	ASTM A182 / ASME SA182
크기	1/2″(15NB) ~ 48″(1200NB)
표준	ANSI/ASME B16.5, B 16.47 시리즈 A & B, B16.48, BS4504, BS 10, EN-1092, DIN 등
등급 / 압력	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 등
기준	ANSI 플랜지, ASME 플랜지, BS 플랜지, DIN 플랜지, EN 플랜지 등



ASME SA182 F1 Cl2 플랜지 유형

F1 A182 플랜지



A182 F1 Cl2 블라인드 플랜지



ASTM A182 F1 플랜지에 슬립



ASTM A182 Gr F1 플랜지

A182 등급 F1 플레이트 플랜지



SA 182 Gr F1 플랜지
