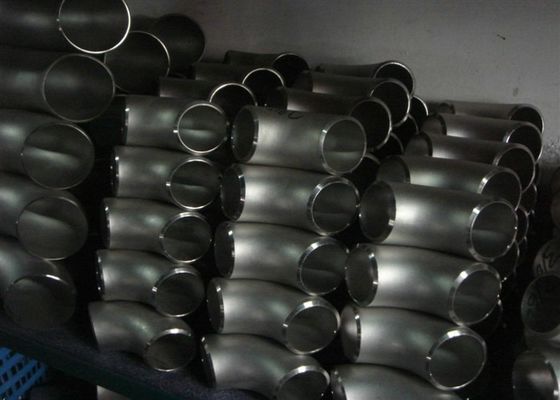

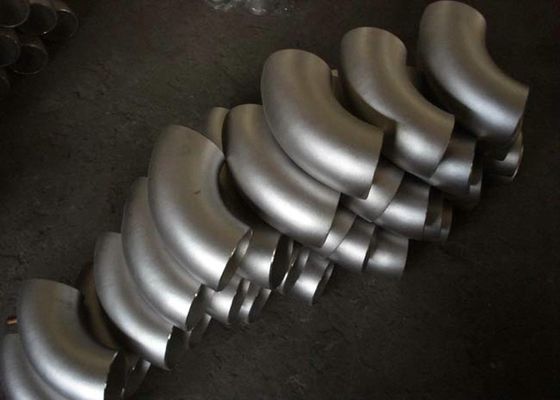

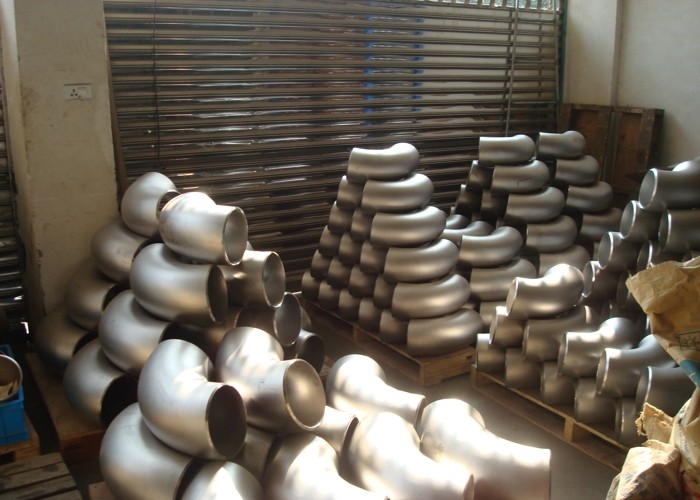

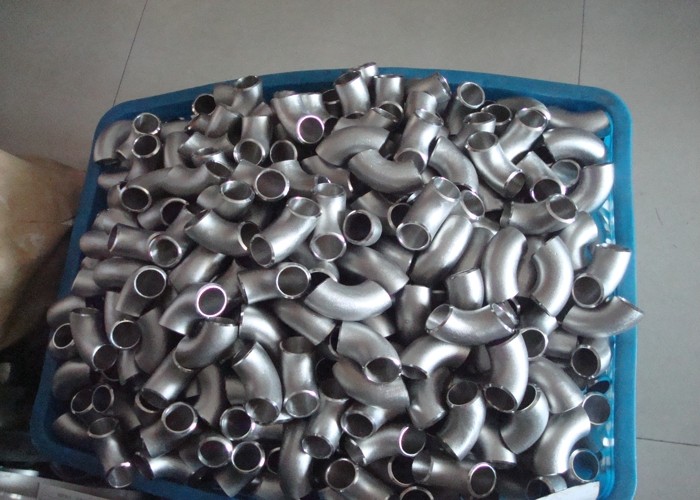

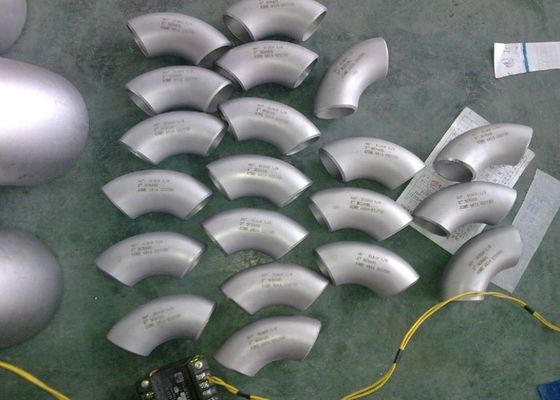

개머리판쇠 용접 이음쇠 스테인리스 용접은 SS 관 팔꿈치 SCH5S-SCHXXS를 팔꿈치로 밉니다

팔꿈치 유형

스테인리스 팔꿈치, 45/90/180는 용접하고/이음새가 없는 팔꿈치; 반환 팔꿈치

표준

ASME/ANSI B16.9

크기

1/2' ‘~48" ‘(이음새가 없는); 16" ‘~72" ‘(용접해)

벽 간격

Sch5~Sch160XXS

제조공정

, 등 미십시오, 누르고십시오, 위조하고십시오, 던지십시오.

물자

탄소 강철, 스테인리스, 합금 강철, 이중 스테인리스의 니켈 합금 강철

탄소 강철

ASTM A234 WPB, WPC;

스테인리스

304/SUS304/UNS S30400/1.4301

304L/UNS S30403/1.4306;

304H/UNS S30409/1.4948;

309S/UNS S30908/1.4833

309H/UNS S30909;

310S/UNS S31008/1.4845;

310H/UNS S31009;

316/UNS S31600/1.4401;

316Ti/UNS S31635/1.4571;

316H/UNS S31609/1.4436;

316L/UNS S31603/1.4404;

316LN/UNS S31653;

317/UNS S31700;

317L/UNS S31703/1.4438;

321/UNS S32100/1.4541;

321H/UNS S32109;

347/UNS S34700/1.4550;

347H/UNS S34709/1.4912;

348/UNS S34800;

합금 강철

ASTM A234 WP5/WP9/WP11/WP12/WP22/WP91;

ASTM A860 WPHY42/WPHY52/WPHY60/WPHY65;

ASTM A420 WPL3/WPL6/WPL9;

이중 강철

ASTM A182 F51/S31803/1.4462;

ASTM A182 F53/S2507/S32750/1.4401;

ASTM A182 F55/S32760/1.4501/Zeron 100;

2205/F60/S32205;

ASTM A182 F44/S31254/254SMO/1.4547;

17-4PH/S17400/1.4542/SUS630/AISI630;

F904L/NO8904/1.4539;

725LN/310MoLN/S31050/1.4466

253MA/S30815/1.4835;

니켈 합금 강철

합금 200/Nickel 200/NO2200/2.4066/ASTM B366 WPN;

합금 201/Nickel 201/NO2201/2.4068/ASTM B366 WPNL;

합금 400/Monel 400/NO4400/NS111/2.4360/ASTM B366 WPNC;

합금 K-500/Monel K-500/NO5500/2.475;

합금 600/Inconel 600/NO6600/NS333/2.4816;

합금 601/Inconel 601/NO6001/2.4851;

합금 625/Inconel 625/NO6625/NS336/2.4856;

합금 718/Inconel 718/NO7718/GH169/GH4169/2.4668;

합금 800/Incoloy 800/NO8800/1.4876;

합금 800H/Incoloy 800H/NO8810/1.4958;

합금 800HT/Incoloy 800HT/NO8811/1.4959;

합금 825/Incoloy 825/NO8825/2.4858/NS142;

합금 925/Incoloy 925/NO9925;

Hastelloy C/Alloy C/NO6003/2.4869/NS333;

합금 C-276/Hastelloy C-276/N10276/2.4819;

합금 C-4/Hastelloy C-4/NO6455/NS335/2.4610;

합금 C-22/Hastelloy C-22/NO6022/2.4602;

합금 C-2000/Hastelloy C-2000/NO6200/2.4675;

합금 B/Hastelloy B/NS321/N10001;

합금 B-2/Hastelloy B-2/N10665/NS322/2.4617;

합금 B-3/Hastelloy B-3/N10675/2.4600;

합금 X/Hastelloy X/NO6002/2.4665;

합금 G-30/Hastelloy G-30/NO6030/2.4603;

합금 X-750/Inconel X-750/NO7750/GH145/2.4669;

합금 20/Carpenter 20Cb3/NO8020/NS312/2.4660;

합금 31/NO8031/1.4562;

합금 901/NO9901/1.4898;

Incoloy 25-6Mo/NO8926/1.4529/Incoloy 926/Alloy 926;

Inconel 783/UNS R30783;

NAS 254NM/NO8367;

Monel 30C

Nimonic 80A/Nickel 합금 80a/UNS N07080/NA20/2.4631/2.4952

Nimonic 263/NO7263

Nimonic 90/UNS NO7090;

Incoloy 907/GH907;

Nitronic 60/Alloy 218/UNS S21800

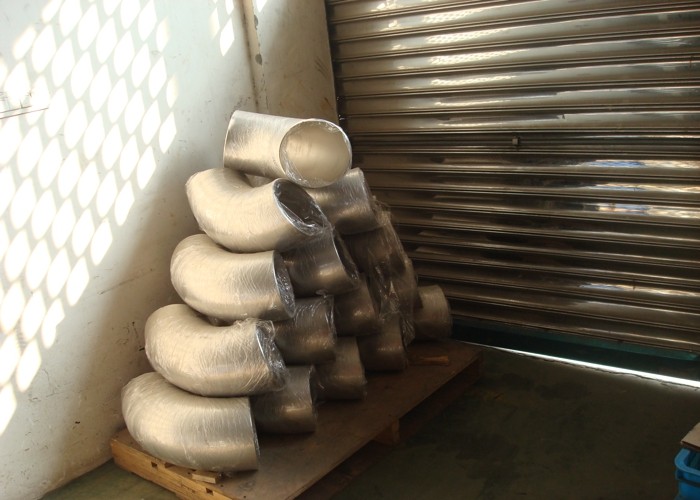

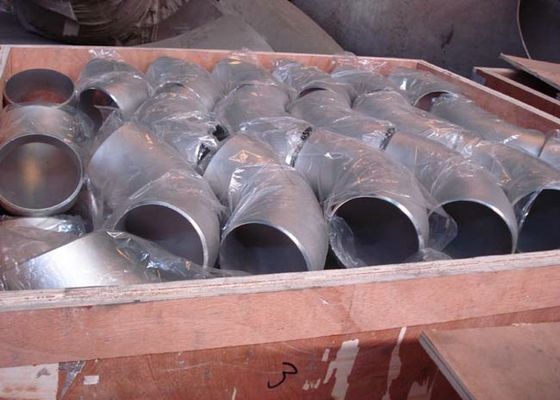

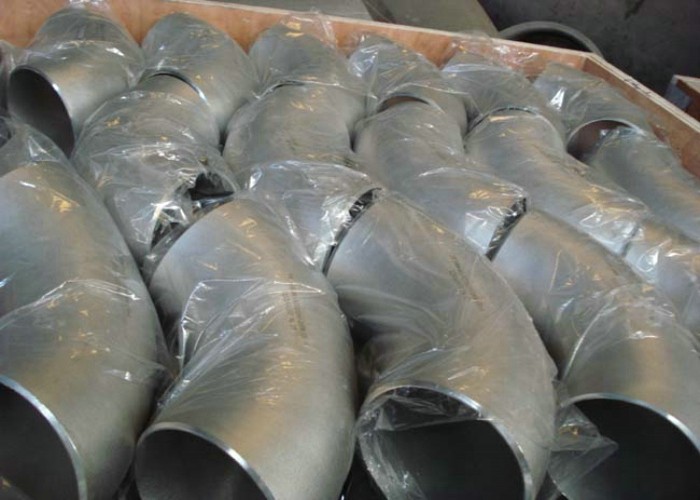

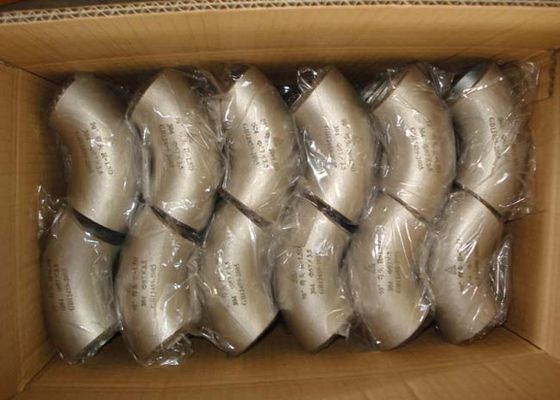

포장

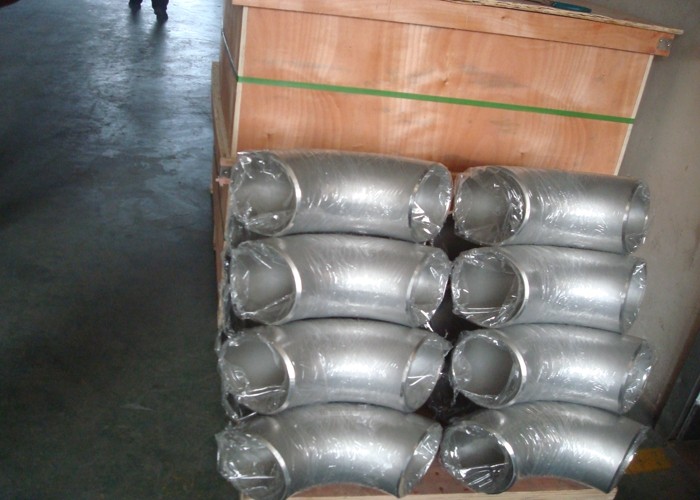

나무로 되는 케이스, 깔판, 고객 요구에 따라 나일론 부대 또는

MOQ

1pcs

배달 시간

양에 따라서 10-100 일

지불 기간

T/T 또는 서부 동맹 또는 LC

선적

FOB 톈진/상해, CFR, CIF, 등

신청

석유/힘/화학물질/건축/가스/야금술/조선 등

말

다른 물자 및 그림은 유효합니다.

저희에게 연락하는 환영.

90o 긴 반경
팔꿈치

45o 긴 반경
팔꿈치

똑바른 티

모자

단위: 인치
명목상
관
크기

외부 Dia.
(OD)

벽 간격 (t)

90o L/R

팔꿈치

센터에

A를 끝내십시오

45o L/R 팔꿈치

B를 끝내는 센터

90o S/R 팔꿈치

A를 끝내는 센터

Sch.5S

Sch.10S

Sch.40S

Sch.80S

1/2

0.840

0.065

0.083

0.109

0.147

1.50

0.625

3/4

1.050

0.065

0.083

0.113

0.154

1.12

0.438

1

1.315

0.065

0.109

0.133

0.179

1.50

0.875

1.00

1-1/4

1.660

0.065

0.109

0.140

0.191

1.88

1.00

1.25

1-1/2

1.900

0.065

0.109

0.145

0.200

2.25

1.12

1.50

2

2.375

0.065

0.109

0.154

0.218

3.00

1.38

2.00

2-1/2

2.875

0.083

0.120

0.203

0.276

3.75

1.75

2.50

3

3.500

0.083

0.120

0.216

0.300

4.50

2.00

3.00

4

4.500

0.083

0.120

0.237

0.337

6.00

2.50

4.00

5

5.563

0.109

0.134

0.258

0.375

7.50

3.12

5.00

6

6.625

0.109

0.134

0.280

0.432

9.00

3.75

6.00

8

8.625

0.109

0.148

0.322

0.500

12.00

5.00

8.00

10

10.750

0.134

0.165

0.375

0.500

15.00

6.25

10.00

12

12.750

0.156

0.180

0.375

0.500

18.00

7.50

12.00

14

14.000

0.156

0.250

0.375

0.500

21.00

8.75

14.00

16

16.000

0.165

0.250

0.375

0.500

24.00

10.00

16.00

18

18.000

0.165

0.250

0.375

0.500

27.00

11.25

18.00

20

20.000

0.188

0.250

0.375

0.500

30.00

12.50

20.00

24

24.000

0.218

0.250

0.375

0.500

36.00

13.50

24.00
