원래 장소: | 중국 |
---|---|
브랜드 이름: | TOBO |
인증: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
모델 번호: | 31254 1.4547 254 SMO |
최소 주문 수량: | 1PC |
가격: | US $ 10 - 100 / Kilogram |
포장 세부 사항: | 강철 밴드에 의해 또는 클라이언트의 필요조건에 의하여 묶이는 항해에 적당한 나무로 되는 상자 또는 깔판 |
배달 시간: | T/T LC에 의하여 30% 선금을 받기 후에 30 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 50 메트릭 톤/톤 달 당 |
유형: | 플레이트 플랜지 | 외경: | 9.5 ~ 219mm |
---|---|---|---|
클래스 등급: | 150#~2500# | 면함: | RF(상승면), FF(평면), RTJ(링형 조인트), RJ(링 조인트면) TG(혀 및 홈면), MFM(남녀 면) |
제조공정: | 푸시, 프레스, 포지, 캐스트 등 | 포장: | 나무 케이스, 팔레트, 나일론 가방 또는 고객의 요구 사항에 따라 |
MOQ: | 1개 | 배달 시간: | 수량에 따라 10-100일 |
지불 조건: | L/C,T/T | 선적: | FOB 천진/상해, CFR, CIF 등 |
애플리케이션: | 파이프라인 및 밸브 연결 | 표면 처리: | 절임,2B,4호,BA, 헤어라인,거울 |
하이 라이트: | 위조 플랜지와 이음쇠,맞댄 용접 플랜지 |

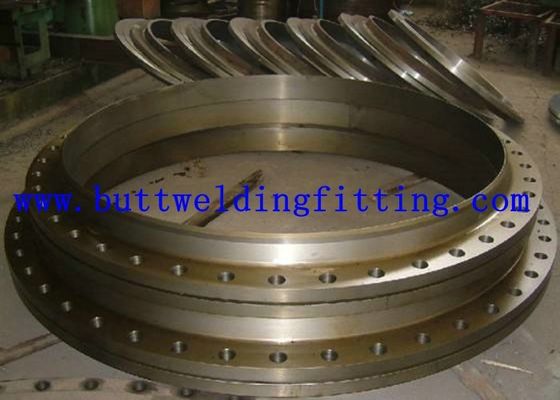

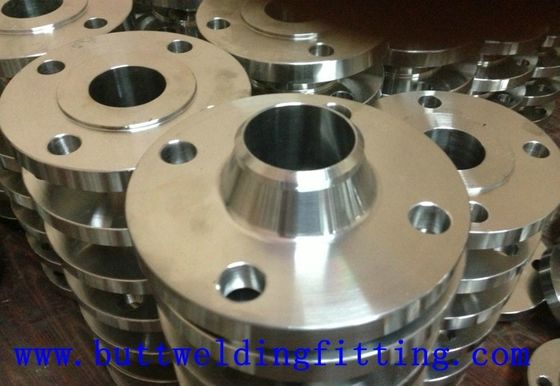

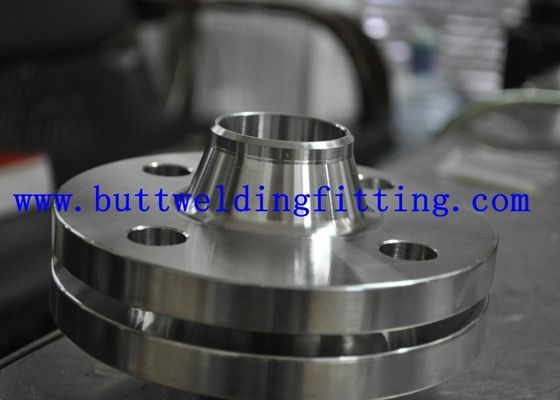

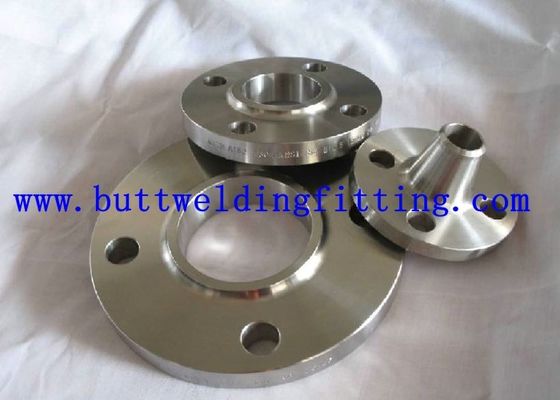

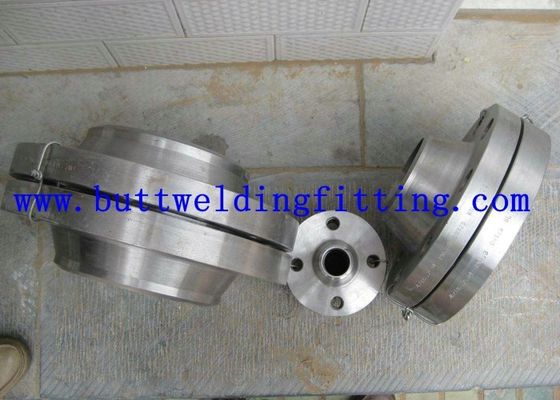

ANSI, ASME, ASA의 B16.5 판 반지 플랜지는 얼굴 종류를 150/300/600 올렸습니다
크기:
물자:
기준:
원래 장소:
모델 번호:
표준 비표준:
제품 이름:
유형:
지상 처리:
기술:
신청:
무역 기간:
크기 범위:
MOQ:
표본:
포장 세부사항:
1. 나무로 되는 깔판
2. 반대로 젖은 길쌈된 부대
3. 필요에 따라
납품 세부사항:
마지막 양에 따라 7-10 일,
플랜지 차원 & 대략 질량 |
ANSI, ASME, ASA, B16.5 150lb/sq.in. 판 반지 플랜지 RF | |||||||||
ø | D | b | g | m | J | k | 구멍 | l | Kg. |
1/2” | 88,9 | 11,1년 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9년 | 0,400 |
3/4" | 98,4 | 12,7년 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9년 | 0,700 |
1" | 107,9 | 14,3년 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9년 | 0,800 |
1 1/4" | 117,5 | 15,9년 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9년 | 1,100 |
1 1/2” | 127,0 | 17,5년 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9년 | 1,400 |
2" | 152,4 | 19,0년 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0년 | 2,200 |
2 1/2” | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0년 | 3,600 |
3" | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0년 | 4,100 |
3 1/2” | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0년 | 5,200 |
4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0년 | 5,600 |
5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
10" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
16" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
주:
1. Lap Joint ‘간격’ (c)와 ‘허브를 통해서 길이’에서 포함되는 0.06 (1.6mm) 들어올려진 얼굴로 (Y1), (Y3) 비치할 것이다를 제외하고 종류 150 플랜지. 2. 미끄러짐 에를 위해, 실을 꿴, 소켓 용접은 및 플랜지를 겹으로 접합합니다, 허브는 꼭대기에 오를 것이다 기초에서 어느 것이든 수직이라고 형성되거나 7개 도의 범위내에서 가늘게 할 수 있습니다. 3. 눈 먼 플랜지는 플랜지미끄러짐 에에 또는 허브 없이 사용된 그것과 동일한 허브로 할지도 모릅니다. 4. 틈막이 표면 및 후부 (도망을 위한 베어링 표면)는 1개도 안에서 평행한 합니다. 평행을 달성하기 위하여는, 반점 직면은 MSS SP-9에 따라 간격 (c)를 감소시키기 없이, 실행됩니다. 5. 소켓 (d)의 깊이는 제조자의 선택권에 3 인치 이상 3 인치를 통해 크기에서서만 ANSI B 16.5에 의해, 있습니다 포함됩니다. |
ANSI, ASME, ASA, B16.5 300lb/sq.in. 판 플랜지 RF | |||||||||
ø | D | b | g | m | J | k | 구멍 | l | Kg. |
1/2” | 95,6 | 14,3년 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9년 | 0,700 |
3/4" | 117,5 | 15,9년 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0년 | 1,100 |
1" | 123,8 | 17,5년 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0년 | 1,400 |
1 1/4" | 133,3 | 19,0년 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0년 | 1,800 |
1 1/2” | 155,6 | 20,6년 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2,600 |
2" | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0년 | 3,400 |
2 1/2” | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
3개 | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
3 1/2” | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7,500 |
4" | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10,100 |
5" | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12,500 |
6" | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14,100 |
8" | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24,800 |
10" | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37,100 |
12" | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50,000 |
14" | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70,000 |
16" | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90,000 |
18" | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112,000 |
20" | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133,000 |
22" | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197,000 |
24" | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208,000 |
주:
1. Lap Joint ‘간격’ (c)와 ‘허브를 통해서 길이’에서 포함되는 0.06 (1.6mm) 들어올려진 얼굴로 (Y1), (Y3) 비치할 것이다를 제외하고 종류 300 플랜지. 2. 미끄러짐 에를 위해, 실을 꿴, 소켓 용접은 및 플랜지를 겹으로 접합합니다, 허브는 꼭대기에 오를 것이다 기초에서 어느 것이든 수직이라고 형성되거나 7개 도의 범위내에서 가늘게 할 수 있습니다. 3. 눈 먼 플랜지는 플랜지미끄러짐 에에 또는 허브 없이 사용된 그것과 동일한 허브로 할지도 모릅니다. 4. 틈막이 표면 및 후부 (도망을 위한 베어링 표면)는 1개도 안에서 평행한 합니다. 평행을 달성하기 위하여는, 반점 직면은 MSS SP-9에 따라 간격 (c)를 감소시키기 없이, 실행됩니다. 5. 소켓 (d)의 깊이는 제조자의 선택권에 3 인치 이상 3 인치를 통해 크기에서서만 ANSI B 16.5에 의해, 있습니다 포함됩니다. |
ANSI, ASME, ASA, B16.5 600lb/sq.in. 판 플랜지 RF | |||||||||
ø | D | b | g | m | J | k | 구멍 | l | Kg. |
1/2” | 95,2 | 14,3년 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9년 | 0,800 |
3/4" | 117,5 | 15,9년 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0년 | 1,400 |
1" | 123,8 | 17,5년 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0년 | 1,600 |
1 1/4" | 133,3 | 20,6년 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0년 | 2,100 |
1 1/2” | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
2" | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0년 | 3,700 |
2 1/2” | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
3개 | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
3 1/2” | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
4" | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11,800 |
5" | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24,500 |
6" | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
8" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43,000 |
10" | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
12" | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86,000 |
14" | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100,000 |
16" | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
18" | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
20" | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
22" | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292,000 |
24" | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
주:
1. Lap Joint ‘간격’ (c)와 ‘허브를 통해서 길이’에서 포함되지 않는 0.25 (6.35mm) 들어올려진 얼굴로 (Y1), (Y3) 비치할 것이다를 제외하고 종류 600 플랜지. 2. 미끄러짐 에를 위해, 실을 꿴, 소켓 용접은 및 플랜지를 겹으로 접합합니다, 허브는 꼭대기에 오를 것이다 기초에서 어느 것이든 수직이라고 형성되거나 7개 도의 범위내에서 가늘게 할 수 있습니다. 3. 눈 먼 플랜지는 플랜지미끄러짐 에에 또는 허브 없이 사용된 그것과 동일한 허브로 할지도 모릅니다. 4. 틈막이 표면 및 후부 (도망을 위한 베어링 표면)는 1개도 안에서 평행한 합니다. 평행을 달성하기 위하여는, 반점 직면은 MSS SP-9에 따라 간격 (c)를 감소시키기 없이, 실행됩니다. 5. 크기의 차원은 1/2에서 3 1/2 종류 400까지 플랜지를 위해와 동일입니다. 6. 소켓 (d)의 깊이는 제조자의 선택권에 3 인치 이상 3 인치를 통해 크기에서서만 ANSI B 16.5에 의해, 있습니다 포함됩니다. |
생산 능력 & 구입 세부사항 | ||
1. | 공급 플랜지 차원 DN15 - DN2000 (1/2” - 80"), 위조된 플랜지. | |
2. | 물자 탄소 강철: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20Mn 등. | |
3. | 물자 스테인리스: ASTM A182 F304, F304L, F316, F316L, F321 등. | |
4. | 플랜지 반대로 녹: 담궈지는 반대로 녹 기름, 까만 페인트, 노란 페인트 코팅, 뜨거운 직류 전기를 통하곤, 감기에 의하여 직류 전기를 통하는 등. | |
5. | 매달 산출: 달 당 3000 톤. | |
6. | 납품 조건: CIF, CFR, FOB, EXW. | |
7. | 지불 기간: 전신 송금 (T/T), 결정적인 L/C 보자마자 등. | |
8. | 최소 주문량: 1Ton. | |
9. | 품질 보장: EN10204 3.1 증명서, 선반 증명서, 제3자 검사, 자유로운 보충 서비스. |
